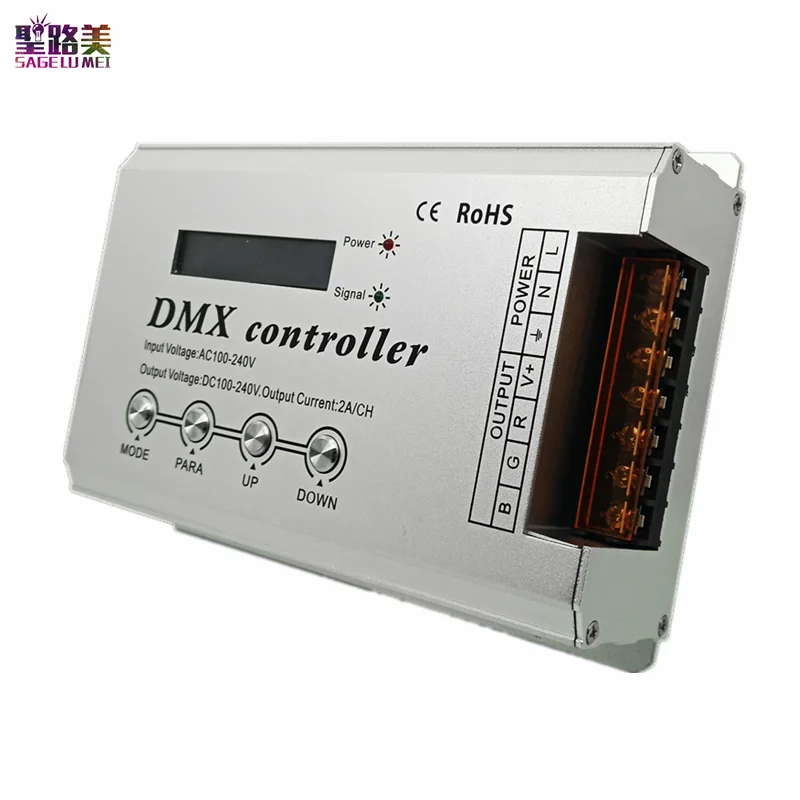

DMX300 AC110V 220 в RGB Светодиодный DMX светодиодный декодер консоль контроллер Диммер для

DMX300 AC110V 220 в RGB Светодиодный DMX светодиодный декодер консоль контроллер Диммер для

Высоковольтный DMX контроллер с ЖК-дисплеем-это своего рода контроллер с ЖК-цифровым дисплеем, используемый для управления изменением цвета RGB 4 линий 3 каналов (общий анод) светодиодный светильник, до 34 видов программ изменения на выбор, в то же время может принять DMX-512 международного стандарта цифрового управления. Контроллер может работать отдельно, автоматически онлайн, принимать Стандартный DMX512 пульт управления и т. д. метод работы. В соответствии с фактическим спросом клиента, может достичь подвижных изменений, постепенных изменений, стробоскопических таких изменений эффекта.

II. Технические параметры

● Рабочая температура: -20-60 ℃

● Напряжение источника питания: 100 ~ 240 В переменного тока 50/60 Гц

● Выходное напряжение: 100 ~ 240 В постоянного тока

● Выход способ подключения: общий анод 4 линии 3 канала

● Внешние размеры: L203 & Chi;W134 & Chi;H50 мм

● Размер упаковки: L310 & Chi;W170 & Chi;H60 мм

● Вес нетто: 0,77 кг

● Вес брутто: 1,22 кг

● Статическое энергопотребление: <3,96 Вт

● Максимальный выходной ток: 3*2A

● Частота затемнения: 800 Гц

● Максимальная выходная мощность: 660 Вт (входное напряжение 110 В), 1320 Вт (входное напряжение 220 В)

Спецификация интерфейса

Интерфейс источника питания: Вход AC100240V

Страховой блок: когда короткое замыкание, может защитить всю цепь

Переключатель: Управление полным контроллером питания ВКЛ./ВЫКЛ.

Интерфейс ввода/вывода сигнала DMX512: последовательность интерфейса и детальное изображение см. Ниже

Выходной интерфейс нагрузки: выход нагрузки, подробная инструкция по интерфейсу см. Ниже изображение.

+Общий положительный полюс нагрузки

RКрасный выходной полюс нагрузки

GЗеленый выходной полюс нагрузки

BНагрузка синий выходной Полюс

Схема упаковки продукта

Направление для использования

1. Сначала Подключите провод нагрузки, следуя проводу питания; Пожалуйста, убедитесь, что короткое замыкание может

Не происходит между соединительным проводом перед включением питания.

Контроллер имеет 4 кнопки настройки функции: режим, пара, вверх, вниз.

2. Кнопка MODE Выберите в свою очередь или нажмите вверх, вниз, чтобы выбрать:

Нет.

Содержимое дисплея

Инструкция

1

Черный

Статический Черный

2

Статический красный

Статический красный

3

Статический зеленый

Статический зеленый

4

Статический синий

Статический синий

5

Статический желтый

Статический желтый

6

Статический фиолетовый

Статический фиолетовый

7

Статический циан

Статический циан

8

Статический белый

Статический белый

9

Изменение цвета

Изменение семи цветов

10

Изменение цвета 2

Изменение Jumpy (мерцание)

11

6 цветов

Шесть цветов меняются

12

6 цветов CHANGE2

Изменение Jumpy (мерцание)

13

Изменение RGB

Три цвета меняются

14

RGB CHANGE2

Изменение Jumpy (мерцание)

15

Изменение RG

RG jumpy изменение

16

Изменение RB

RB jumpy изменение

17

Замена GB

GB jumpy changing

18

Белое изменение

Белый стробоскоп

19

7 цветов Гладкий

Семь цветов, постепенное изменение

20

4 цвета гладкие

Четыре цвета, постепенное изменение

21

RG Гладкий

RG постепенное изменение

22

RB Гладкий

RB постепенное изменение

23

ГБ Гладкий

ГБ постепенное изменение

24

Цвет постепенный

Семь цветов выцветают и выцветают

25

RGB постепенное

Три цвета выцветают и выцветают

26

Белый постепенный

Белый выцветает и выцветает

27

RG постепенное

RG выцветает и выцветает

28

RB постепенное

RB выцветает и выцветает

29

ГБ постепенное

ГБ выцветает и выцветает

30

R постепенное

R выцветает и выцветает

31

G постепенное

G выцветает и выцветает

32

B постепенное

B выцветает и выцветает

33

Режим регулировки

0-255 ровный Регулируемый цвет

34

Автоматическая программа

Изменение цвета 2

Автоматическое управление выбор результата изменения

35

Режим DMX512

DMX512 контрольный заказ

36

Декодер DMX512

Декодер DMX512

3.Нажмите PARA, чтобы настроить в свою очередь: (18-статическое состояние, не имеет функции регулировки)

Нет.

Отображение параметров

Инструкция

Максимум

Минимальный

1

Скорость работы

100

0

2

Время работы

100

0

3

Загрузка по умолчанию

Восстановление заводского параметра

4. Вверх: увеличение ключа параметра/предустановленный параметр.

5. Вниз: уменьшение параметров/предустановленный параметр.

6. Режим автоматической программы-это многократная цикл работы или все 6-31 шаблоны запуска, вы можете установить, участвуете ли вы в многократном цикле работы или нет во время работы.

7. Время работы: компилирование времени работы шаблона под 33 автоматической программой, если время работы 0, вы можете пропустить шаблон, это означает, что шаблон не работает.

8. Предустановленный параметр: каждая форма имеет независимый заводской предустановленный параметр, который хранится в контроллере отдельно. По умолчанию можно восстановить заводской параметр формы. Если в режиме автоматической программы, использование нагрузки по умолчанию может унифицировать восстановление параметров всех форм к заводским параметрам.

9. 32 режима регулировки ручного затемнения, он может регулировать яркость RGB 0-256 уровня соответственно.

10. Режим 34 DMX512 контролирует все шаблоны (первый адрес) и скорость второго адреса).

11. 35 DMX512 декодер-это DMX декодер, полностью принимающий внешний сигнал DMX512 для работы. 4 адреса, R (первый адрес), G (Второй адрес), B (третий адрес), резервный канал (четвертый канал), В необходимости установки адресата, нажав пункт).

Типичное применение

Типичное применение 1 --- не имеет функции DMX:

Типичное применение 2 --- с функцией DMX
