Набор шпинделей с ЧПУ 300 Вт 60000 кВт об/мин шпиндель водяным охлаждением двигатель

0.3KW дизельный двигатель с водяным охлаждением двигателя шпинделя 60000 об/мин 300 Вт GDZ48-300 & 1.5KW частотно-регулируемым приводом инвертор кронштейн насоса охлаждения/трубы ЧПУ комплект гравировка фрезерный станок

GDZ48-300 & FC300-1.5G кронштейн насоса охлаждения & 5 м трубы

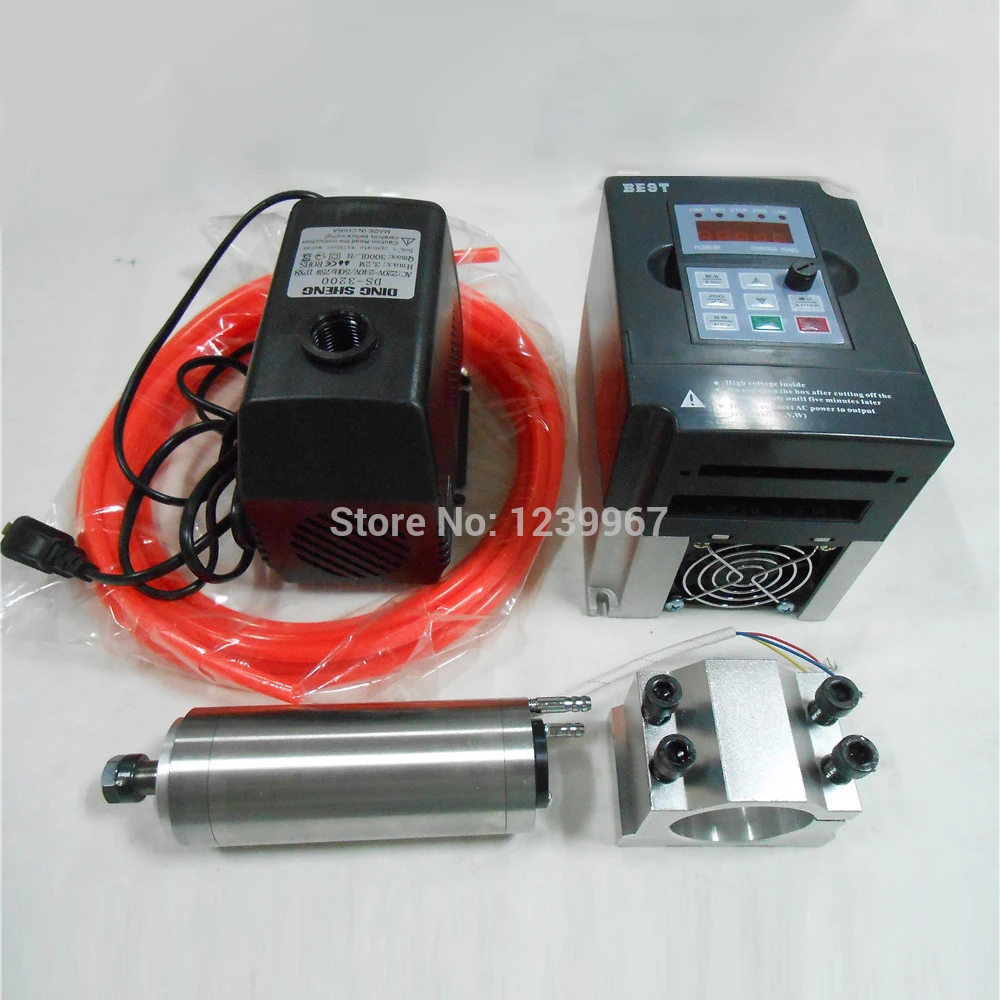

Посылка Содержание:

1*0,3 кВт Мотор шпинделя

1*1500 Вт VFD Частотный привод с переменной частотой

1 * литой алюминиевый кронштейн

1 * охлаждающий насос и труба

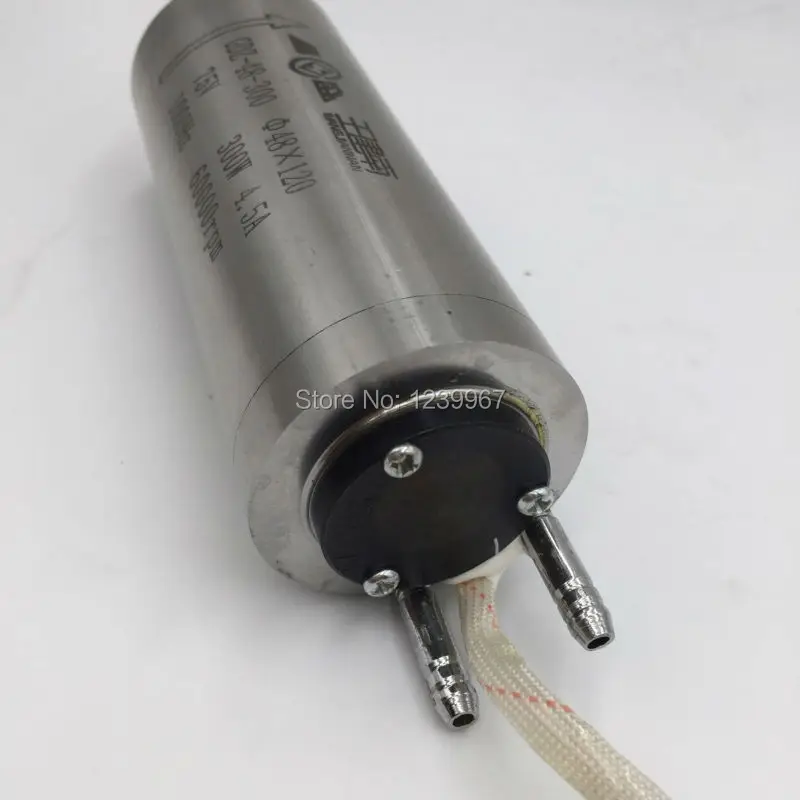

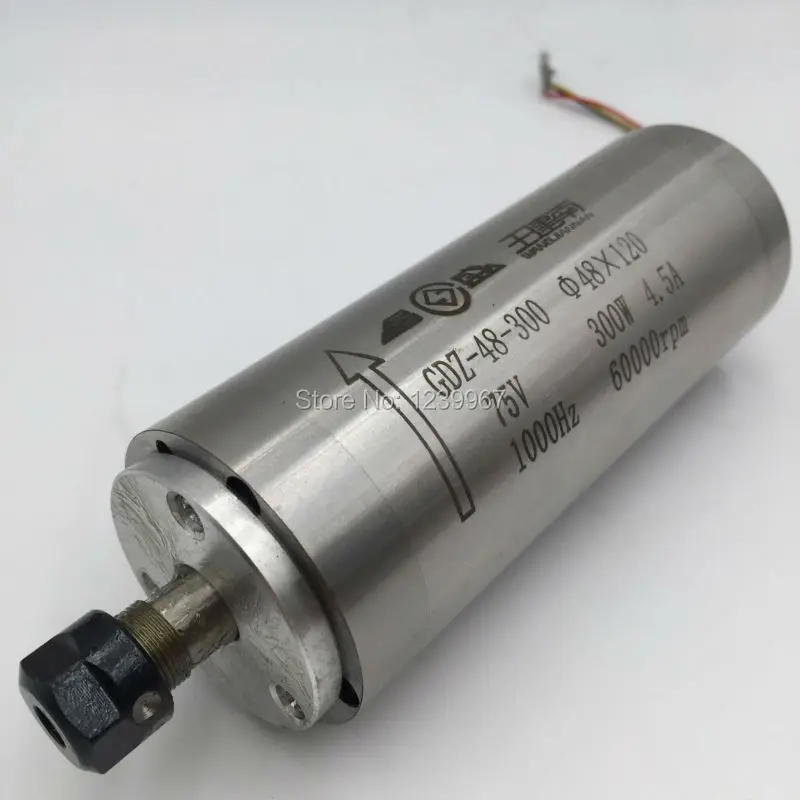

Характеристики двигателя шпинделя:

Предоставление гаек ER8 по умолчанию и Коллет 3,175 мм, если нет, пожалуйста, свяжитесь с нами для лучшего решения.

Мотор шпинделя модель

GDZ48-300

Бренд

Чанг Шэн (Сделано в Китае)

Сертификация

ISO9001-2000

Тип продукта

Высокоскоростной двигатель шпинделя с постоянным крутящим моментом для гравировальных машин с ЧПУ

Приложений

Для гравировального станка с ЧПУ

Номер полюса

2

Номинальная мощность (кВт)

0.3KW

Номинальное напряжение (В)

75В

Номинальная скорость (об/мин)

60000 об/мин

Ток (А)

4.5A

Частота (Гц)

1000 Гц

Вентилятор охлаждения

Дизельный двигатель с водяным охлаждением

Тип подшипника

1 × C136101 + 1 × C136018

Смазывать

Смазка

Коллет (мм)

ER8 3,175 мм (по умолчанию)

Ремонт времени

Подшипник (полугод), шпиндель (один год)

Диаметр D (мм)

48 мм

Полная длина L (мм)

120 мм

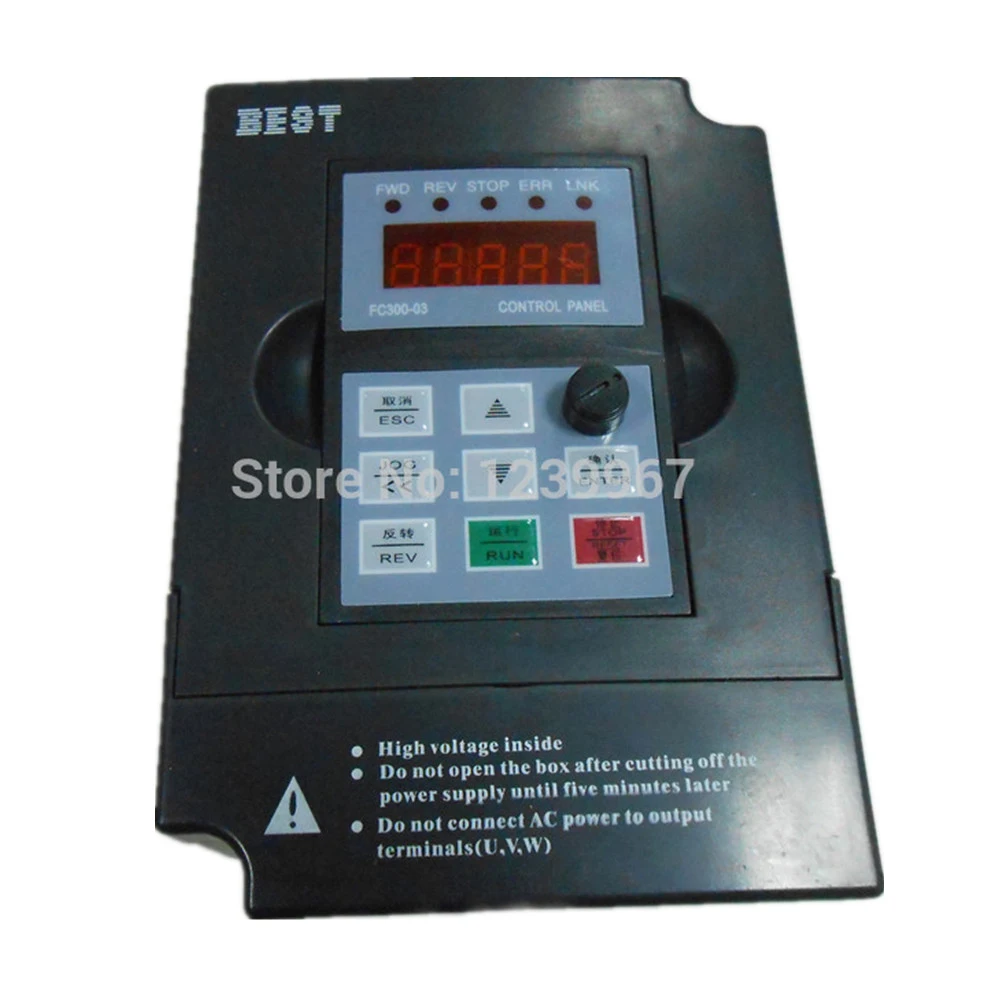

Спецификация инвертора VFD:

Модель

FC300-1.5G-S2

Мощность (кВт)

1.5KW

Входное напряжение (В)

Вход 1ph 220V 50/60Hz

Выходное напряжение (В)

Выход 3ph 0 ~ 220V

Выходной ток (А)

5A

Выходная частота (Гц)

0 ~ 1000 Гц

Размеры крепления (мм)

Ш * В * Д 100*180*157 мм

Происхождение и гарантия

Китай и один год

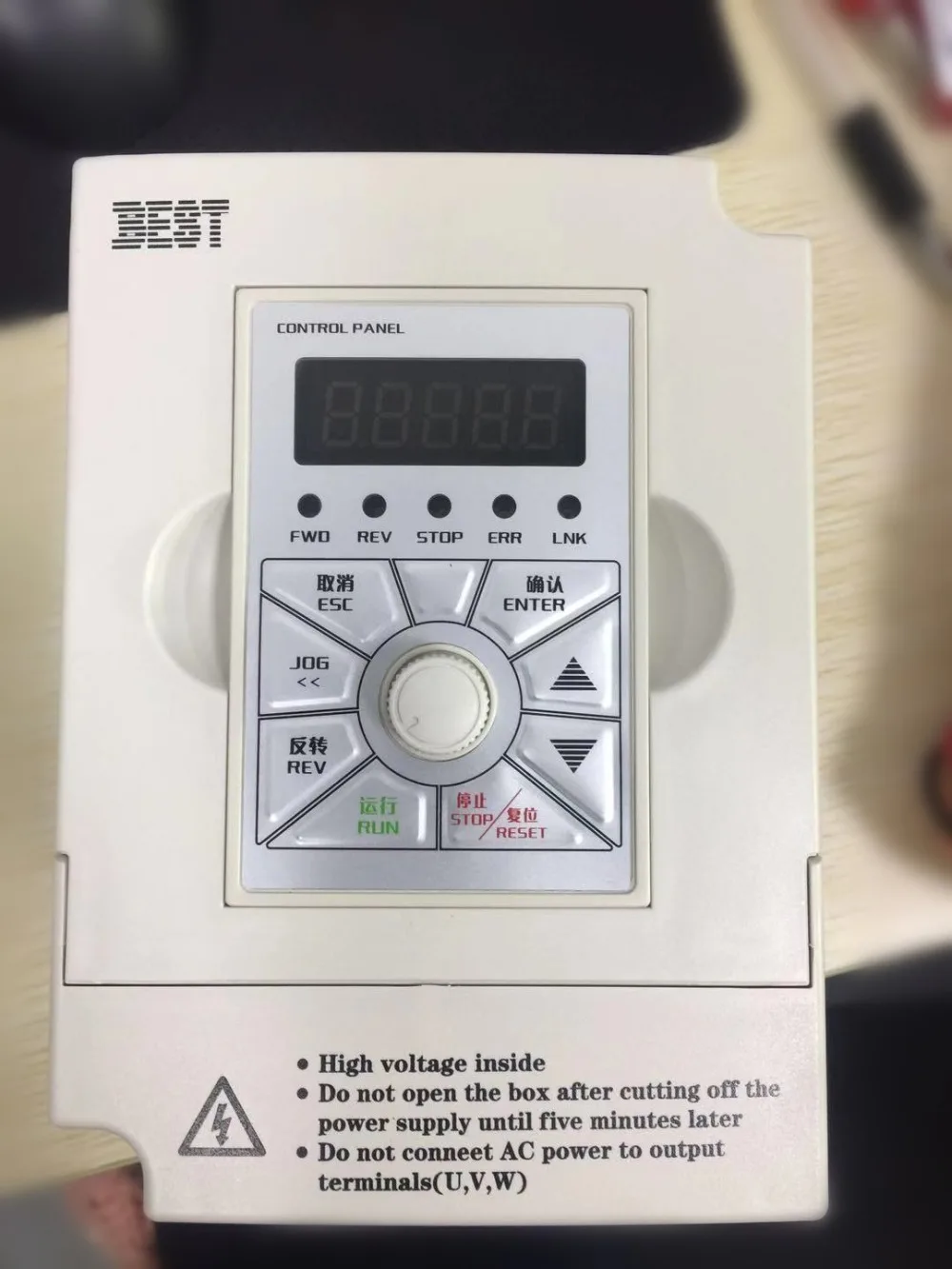

Примечание: инвертор, обновление, внешний вид и изменение панели,Черный и белый, Случайная Доставка. (Другие параметры не изменяются, только внешний вид и панель)

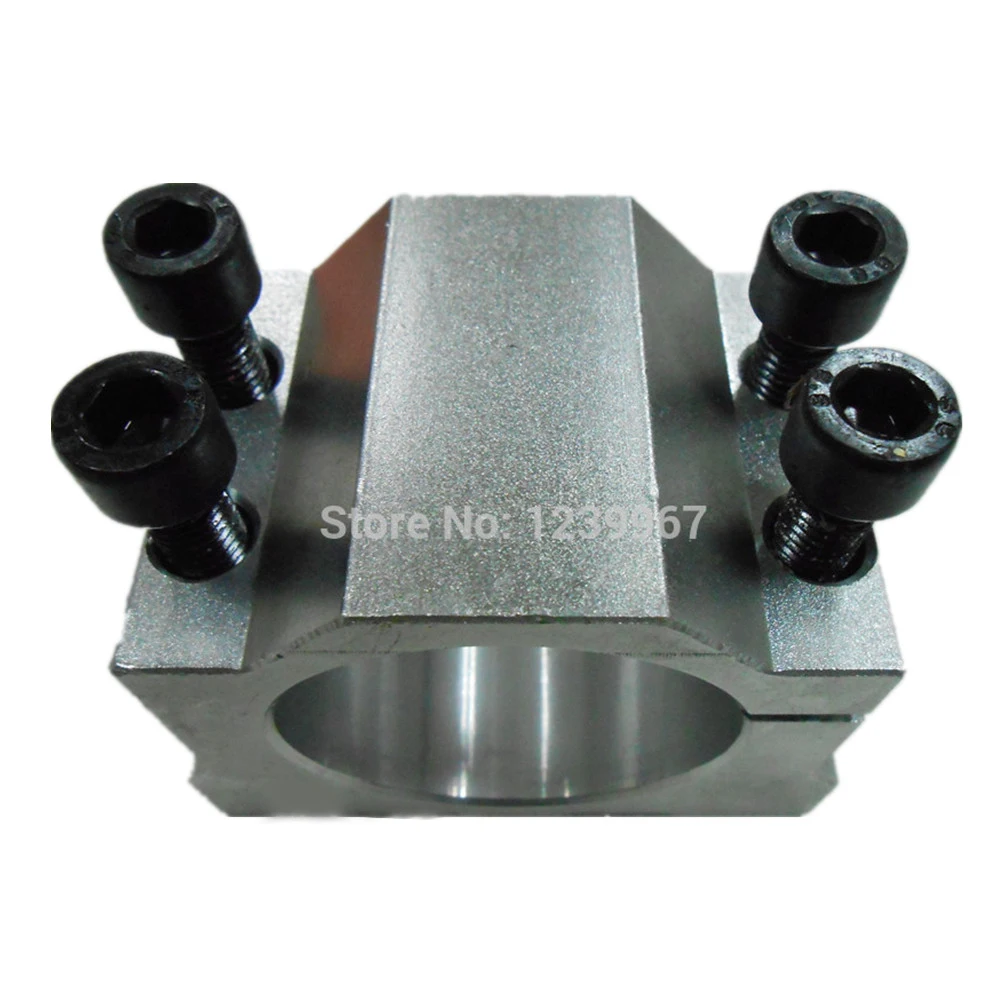

Кронштейн Технические характеристики

Тип

& Icirc;& brvbar; Кронштейн 48 мм

Материал & происхождения

Литой алюминий и Китай

Охлаждающий насос и технические характеристики трубы 5 м

Модель

Охлаждающий насос

Мощность

75 Вт

Напряжение (В)

220 ~ 240 В переменного тока 50 Гц

Hmax

3,2 м

Qmax

3000L/ч

Труба

5 м

Пожалуйста, обратите внимание:

Прежде чем установить инвертор, необходимо установить Базовую частоту, его Базовая частота базируется на высочайшей частоте моторизованного двигателя шпинделя, если не установить Базовую частоту (заводская установка 50 Гц), моторизованный мотор шпинделя будет выгорать после запуска Бег; Максимальная частота, частота поломки и соответствующее напряжение также должны быть установлены в соответствии с кривой на операционной Инструкции; Настройка тока инверторов также базируется на номинальном токе моторизованного двигателя шпинделя; От перегрузок по току составляет 120% от номинального тока; Перегрузки защитного отключения составляет 100%, время 5s; Частота несущей устанавливается мощностью двигателя шпинделя, 8 кГц для моторизованного двигателя шпинделя менее 10 кВт, 5 кГц-для двигателя шпинделя более 10 кВт; Время ускорения и время торможения-10 С и 20 с, если начальный ток превышает номинальный ток и требуется защита, это должно увеличить время ускорения. Фазовая защита I/O также должна быть установлена выше функции защиты инверторов и моторизованных двигателей шпинделя. Подключение инвертора и трехфазного двигателя шпинделя, припой инвертора, трехфазного шнура питания на штепсельной вилке 1(U1),2(V1),3(W1), 4 штекера-это Заземленный провод. Затем инвертор соединен с внешним блоком питания и начинает работу, а затем проверить, соответствует ли направление вращения двигателя шпинделя его направление индикации, если несовместимо, сразу же отключите и замените два провода на трехфазный источник питания соединительного инвертора и моторизованный Шпиндельный двигатель. Моторизованный шпиндель, работающий в неправильном направлении вращения, запрещен. Линии электропередачи должны быть водонепроницаемы, и необходимо принять меры защиты. Связь между моторизованным шпиндельным двигателем и инвертором не должна превышать 25 м. Когда шнур питания двигателя шпинделя с водяным охлаждением соединяет Клеммную колодку, его необходимо согнуть в u-образную форму и закрепить в нижней части клеммной колодки, а затем подключить, таким образом, чтобы защитить сгущенную воду шнура питания в клеммном блоке. Другой, используйте защитные линии электропередачи, чтобы предотвратить ее помехи инвертеру
