Двигатель шпинделя с ЧПУ 380 В воздушным охлаждением 18000 кВт ER32 об/мин + VFD инвертор

Двигатель шпинделя с ЧПУ 380 В воздушным охлаждением 18000 кВт ER32 об/мин + VFD инвертор

Двигатель шпинделя с ЧПУ с воздушным охлаждением, 4.5KW ER32 380V + 5.5KW 380V VFD инвертор, контроллер скорости двигателя шпинделя для фрезерного станка с ЧПУ

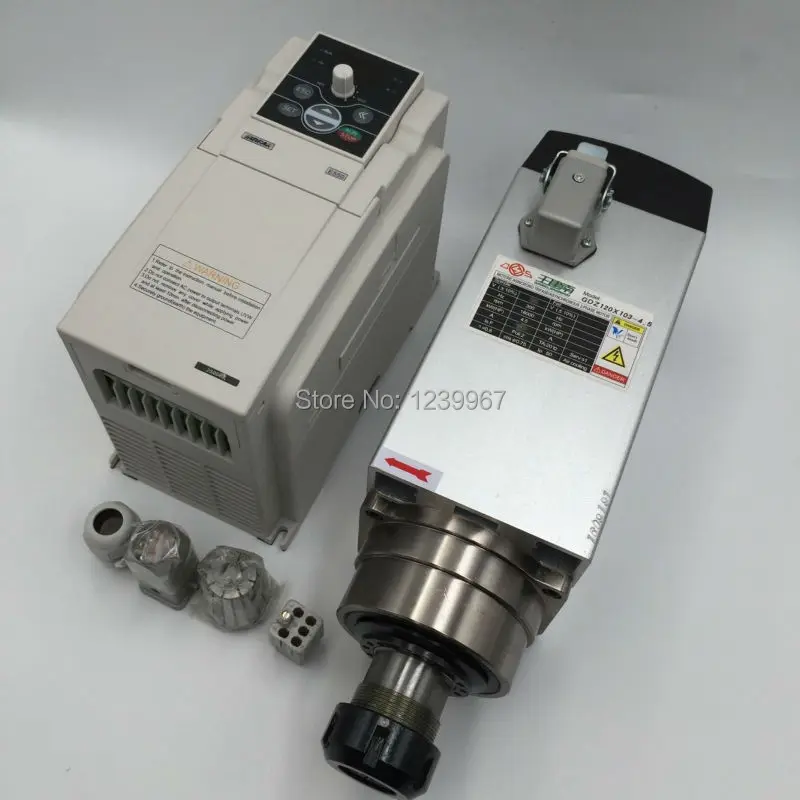

Посылка Содержание:

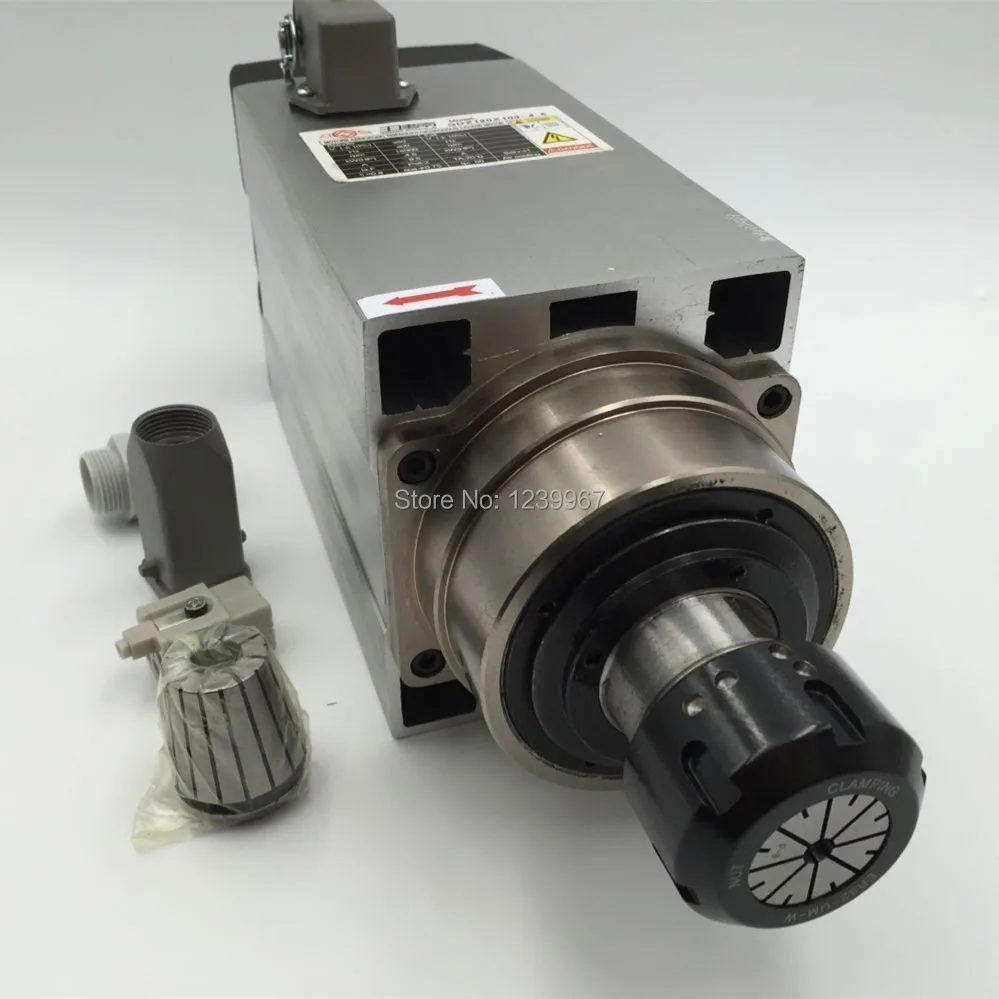

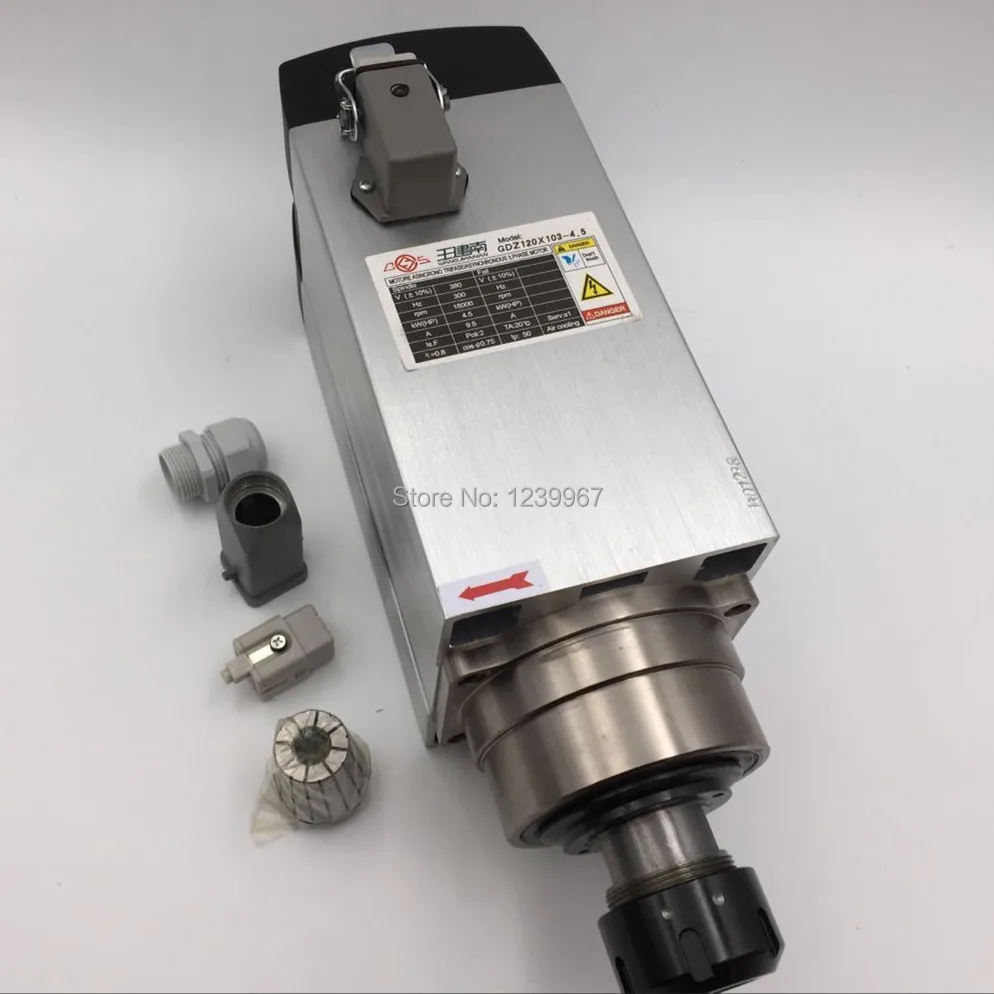

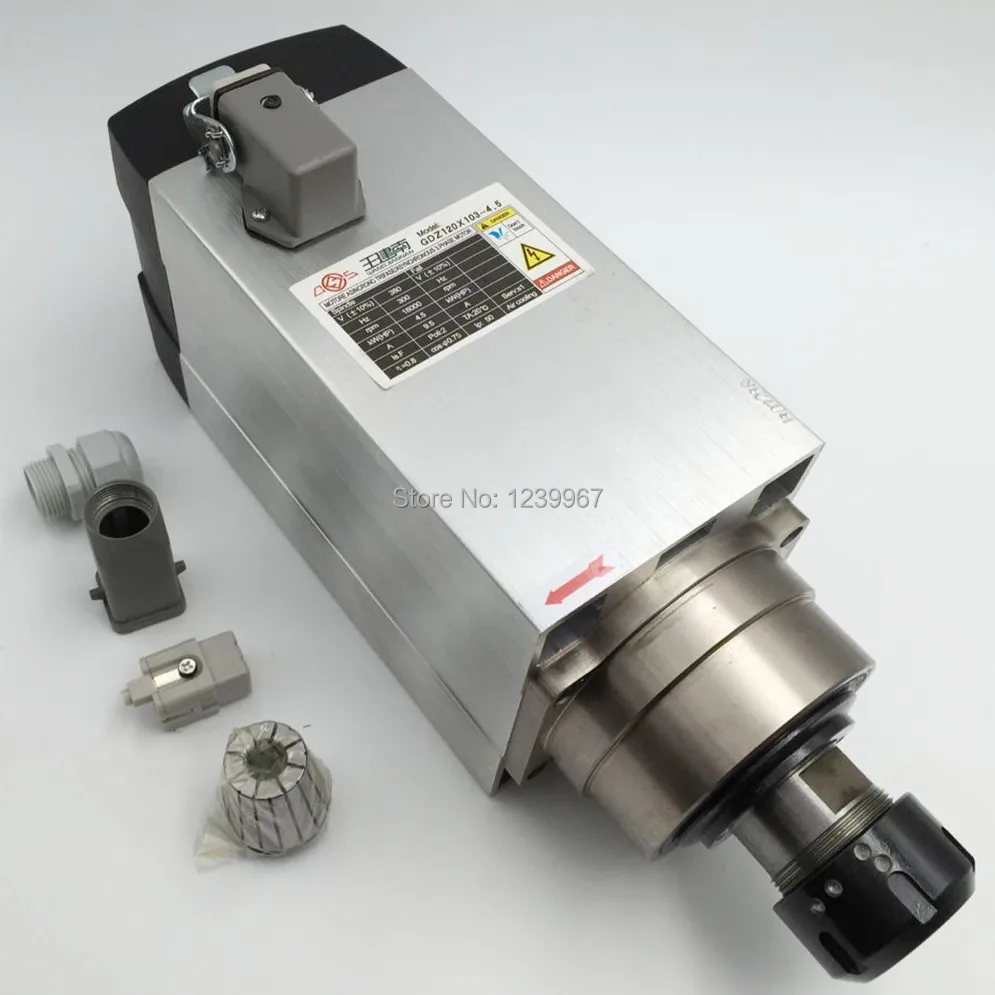

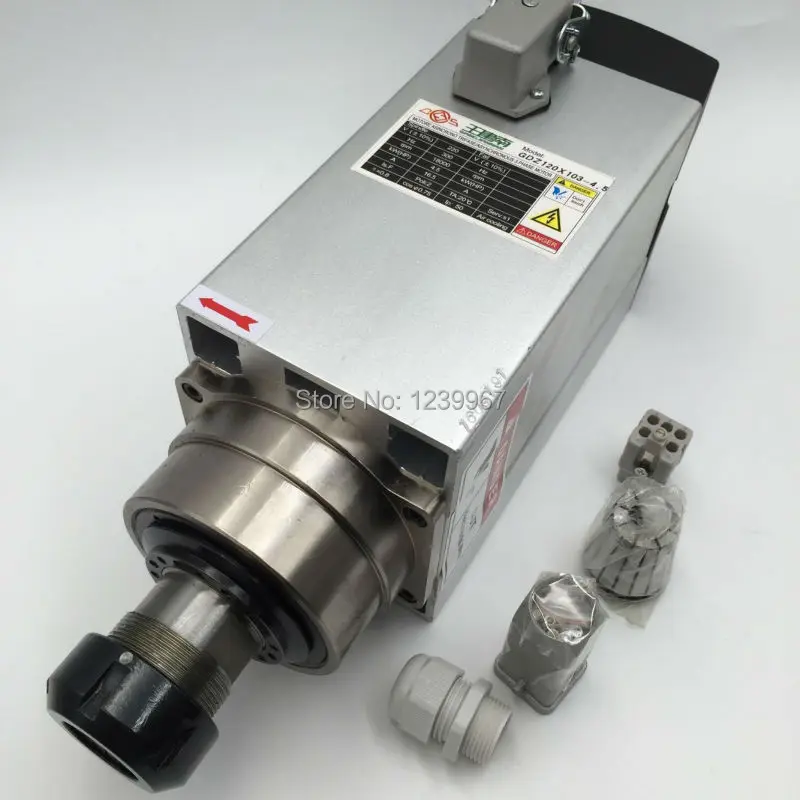

1x4,5 кВт Мотор шпинделя 380V

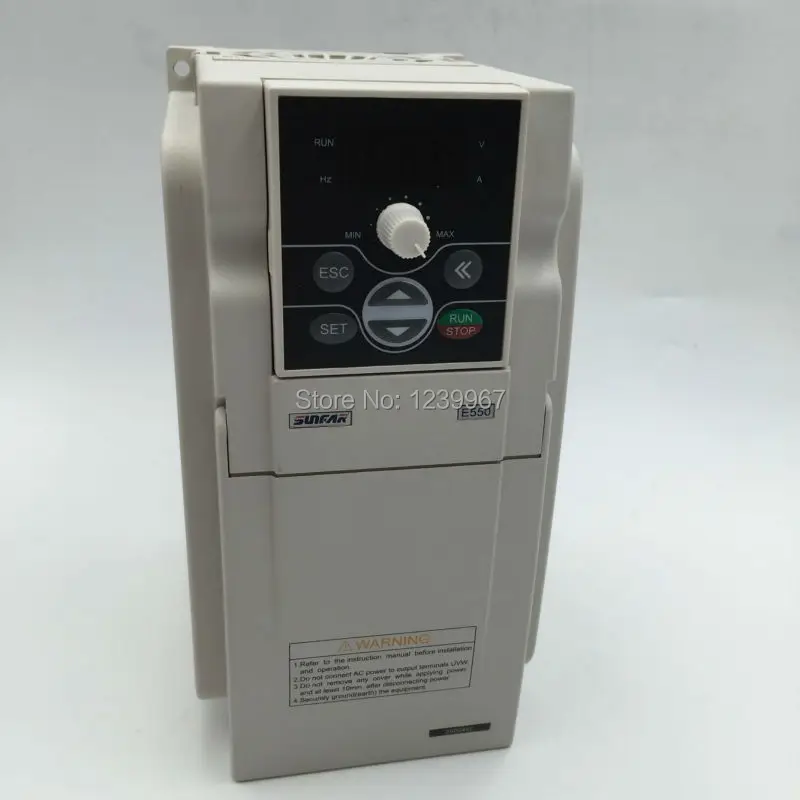

1x5,5 кВт sunfar VFD частотно-регулируемый драйвер

Характеристики двигателя шпинделя:

Предоставление по умолчанию цанговый ER32 12,7 мм, если не с нами можно связаться следующими способами, свяжитесь с нами для получения мы смогли найти лучшее решение.

Модель

GDZ120 * 103-4,5

Тип продукта

Ботинки на высоком квадратном-Скорость моторизованный мотор шпинделя для деревообработки

Бренд

Чаншэн (Сделано в Китае)

Скорость

18000 об/мин

Мощность

4.5KW

Напряжение

380V

В настоящее время

9.5A

Частота

300 Гц

Цанга

ER32 12,7 мм по умолчанию

Смазка

Смазка

Тип охлаждения

Ассорти

Подшипники

2x7008c P4

2x7004c P4

Частотно-регулируемым приводом Параметры:

Модель

E550-4t0055L

Мощность (кВт)

5.5KW

Входное напряжение (В)

3 фазы переменного тока 380V ± 20% 50/60 Гц

Выходное напряжение (В)

0 ~ 380V

Выходной ток (А)

13A

Выходная частота (Гц)

0 ~ 1000 Гц

Производство, гарантия, бренд

Китай, один год, sunfar

1. Практики электрического шпинделя

Электрический шпиндель-это высокоскоростные высокоточные компоненты, жесткость, мы должны строго выполнять практики, используемые шпиндельным двигателем, в противном случае это увеличит повреждения оборудования, сократит срок службы оборудования. Пожалуйста, используйте следующие правила:

(1) перед загрузкой убедитесь, что система охлаждения шпинделя работает надлежащим образом, а затем поверните шпиндель питания. Не используйте шпиндель без условий охлаждения, перед использованием необходимо проверить, правильно ли работает вентилятор и насос. Если шпиндель с водяным охлаждением, проверьте, содержит ли Охлаждающая вода примеси, чтобы вода была гладкой.

(2) при использовании электрического шпинделя шпиндель с низкой скоростью, в соответствии с принципом высокой скорости, постепенно увеличивая скорость до прогревания, когда шпиндель загружен до скорости и плавная работа в состоянии после требуемой обработки, может лучше защитить шпиндель, чтобы уменьшить износ.

(3) во время использования строго запрещен удар, резьбовой зажим шпинделя и торцевой ротор, чтобы не уменьшить срок службы детали, влияет на результаты работы шпинделей.

(4) во время работы инструмент должен быть заменен надлежащим образом. Когда нож, фокус должен быть равномерным, инструмент должен быть выровнен с резьбовым наконечником винтового ротора, зажим может быть. Во время работы инструмент необходимо заменить перед заменой, чтобы дождаться охлаждения шпинделя, избегайте изменения инструмента в состоянии горячей температуры.

(5) во время работы, если карта крепления торцевого ротора, Небьющийся способ удаления джиг. Только при условии, что нити вала ротора не будут повреждены плоскогубцами и другими инструментами для удаления патрона и очистки конического отверстия ротора и зажима шпинделя, чтобы избежать сокращения срока службы фильмов, влияет на качество заготовки. Если приспособление полностью утеряло точность, его необходимо заменить немедленно.

2. Спецификация обслуживания шпинделя:

(1) для управления шпинделем, фактическое время работы. Теоретически запретить Веретено 24 часа непрерывной работы, время работы 12 часов на шпиндель дать отдохнуть не менее 2 часов, для того, чтобы предотвратить образование укороченного из-за механической усталости жизни шпинделя.

(2) чтобы понять условия, температуру окружающей среды и контроль температуры шпинделя. Температура окружающей среды шпинделя не выше, чем 35 градусов по Цельсию, когда температура окружающей среды выше 35 градусов, следует использовать кондиционеры или другие защитные меры для уменьшения комнатной температуры, тем самым уменьшая температуру шпинделя.

(3) Охлаждающая вода шпинделя должна храниться в чистоте и не иметь примесей, рекомендации по очистке после конца вала шпинделя, водных путей, накипи и отверстий в воде, чтобы избежать засорения из-за ржавчины. Кроме того, всегда обратите внимание на температуру циркулирующей воды в баке, поэтому температура воды слишком высока, эффект охлаждения не может быть достигнута.

(4) Всегда проверяйте разъем питания, чтобы избежать повреждения соединителя, свободного или старения, доставляющего к шпинделю и приводу.

(5) если время простоя использовать снова, вы должны трансировать от низкой скорости до высокоскоростной шпиндель, запуск в шаги в соответствии с работой шпинделя, для того, чтобы использовать в пробежке.

(6) во время загрузки и разгрузки ножа, нож, должен инструмент, гайка патрона, чистая.

3. Будьте внимательны

(1) должно совпадать с шпинделем привода, выбранным правильно, в соответствии с табличкой с электрическим шпинделем, хорошей мощностью, напряжением и частотой.

(2) Установите Частотный конвертер, который необходимо задать, и затем установите канал отображения и, наконец, Установите параметры. В тех случаях, когда настройка параметров, быть уверенными в том, что частота, частота трех самых высоких Номинальная частота и последовательности.

(3) шпиндель, как правило, вращается по часовой стрелке в неправильном направлении, диск может менять настройки или заменять любой из двух вращающихся проводов, инвертор выводит терминал UVW on.

(4) в целом, температура поверхности шпинделя с водяным охлаждением и температура окружающей среды выше 20 градусов, тепло может рассматриваться как шпиндель; когда температура поверхности шпинделя с воздушным охлаждением выше, чем температура окружающей среды 30 градусов, можно определить как основной нагрев, сразу же выключить охлаждение, проверить

4. Предупреждение об обслуживании

(1) Шпиндель обнаруживает ненормальный звук, следует немедленно прекратить проверку. Если вы не можете решить эту проблему, то товар должен быть отправлен производителю или отремонтирован профессионалам.

(2) при использовании аномального запаха горения, немедленно прекратите контроль. Если вы не можете решить эту проблему, то товар должен быть отправлен производителю или отремонтирован профессионалам.

(3) Если шпиндель не запускает загрузку, не запускайте сначала, вам следует тщательно проверить следующие связанные с этим вопросы: сначала проверьте параметры привода, чтобы определить Входное и выходное напряжение, шпинделя параметр настройки указаны верно. Во-вторых, проверьте, подключен ли шнур питания и Соединительный разъем, и определите, возникли ли проблемы с контактным соединителем.

(4) так как электрический шпиндель является высокой скоростью, прецизионные компоненты высокой жесткости и поэтому должны быть отправлены мне профессионалами или для ремонта.
