Обновленный блок питания зарядное устройство монтажная плата двухсторонняя

Множественная защита: защита от перегрузки по току, перегрузки, перенапряжения, защита от перегрева машины
Индикатор питания: 4 светодиода
Размер доски: 7,2*1,8 см
Вход: разъем micro-usb
Входное напряжение: 5 В пост 1A/5В 2.1A

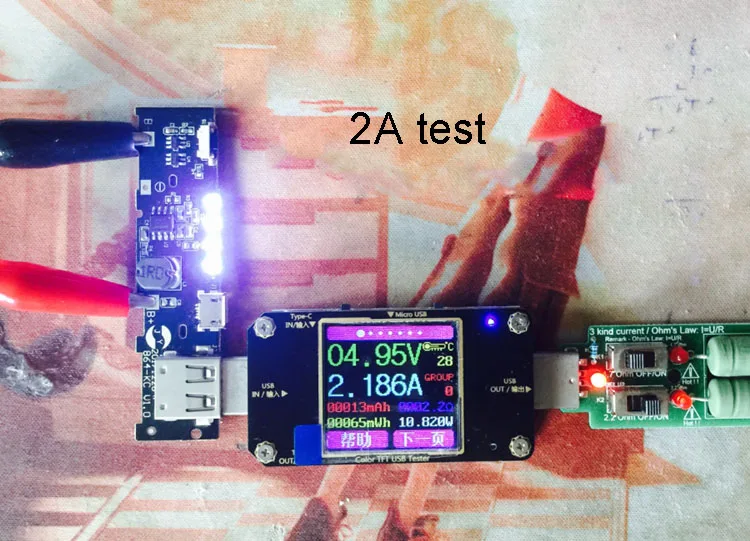

Ток на выходе: 5 В пост 1A/5В 2.1A

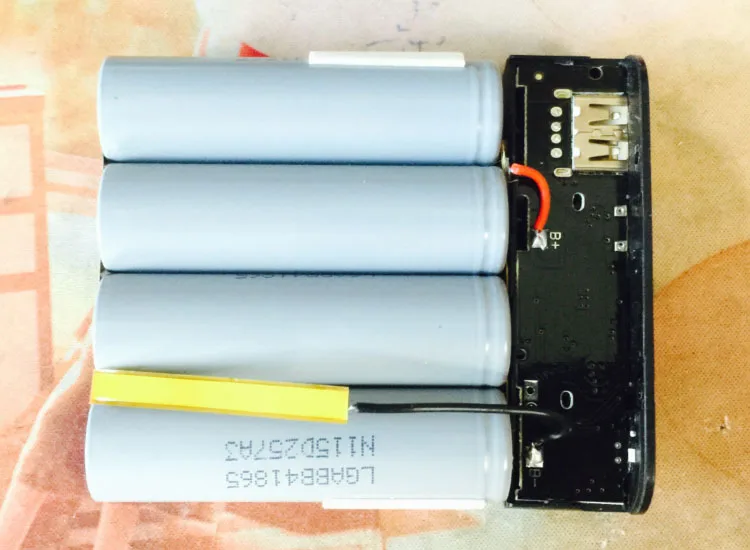

Примечание: Этот продукт не inlcude батареи

Только печатная плата: только печатная плата, без корпуса/корпуса

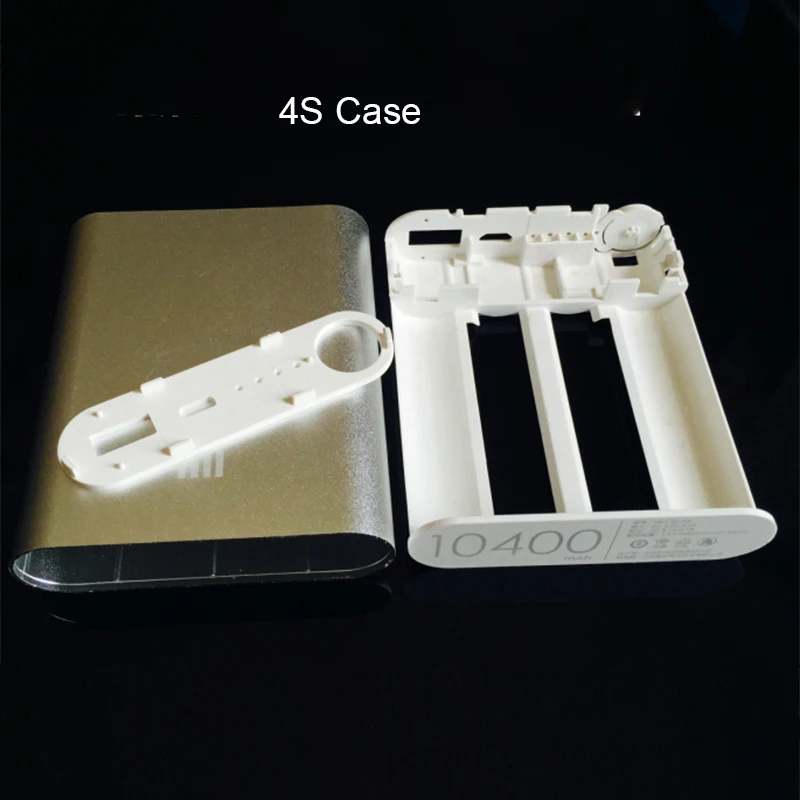

4S корпус и схема:Монтажная плата + для 4 шт корпус/Чехол

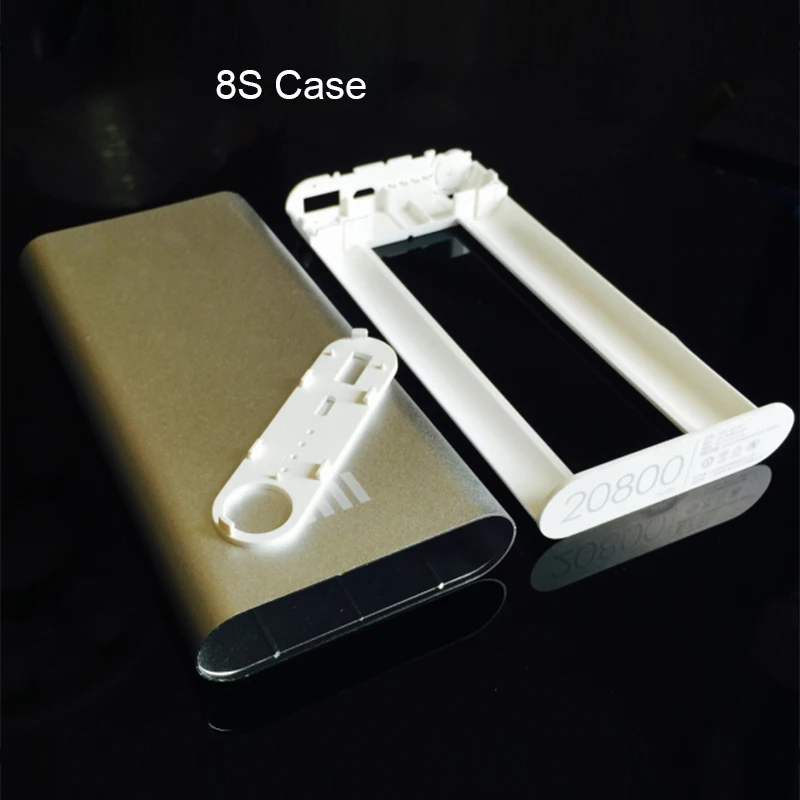

8S корпус и схема:Монтажная плата + для 8 шт корпус/Чехол



PB0059 является полным одночиповым мобильным силовым решением с 2.1A переключателем заряда и разряда. Базовым периферийным компонентам нужно всего 3 для завершения работы системы.

  Из-за патента на один порт зарядки и разрядки, стандартная литиевая батарея трехступенчатая зарядка, постоянное напряжение-постоянный ток выходной функции, поэтому вся машина проста, высокая надежность, И индекс производительности очень красивый.   PB0059E является многофункциональным управлением питанием SOC со встроенным повышающим преобразователем, управлением зарядкой литиевой батареи и индикацией уровня заряда батареи, обеспечивая полное решение питания для мобильных устройств.   Высокая степень интеграции и богатые характеристики PB0059E позволяют ему требует очень мало периферийных компонентов в своем применении и эффективно уменьшает общий размер решения и стоимость спецификации.   Бак и буст делят индуктор, и преобразователь DC-DC работает на частоте 1000 кГц, что снижает затраты на индуктор и конденсатор.   Система синхронного увеличения поддерживает выходной ток 2,1 а с эффективностью преобразования до 96% и постоянным током на выходе. При отсутствии нагрузки он автоматически переходит в спящий режим через 8 секунд, а ток тишины снижается до 20uA.   Переключение технологии зарядки, зарядный ток 2.1A, эффективность зарядки до 94%, использование стандартной трехступенчатой (турбулентной/постоянной ток/Постоянное напряжение) зарядки, И встроенная IC температура и входное напряжение умно регулируют зарядный ток, совместим с различными токами адаптера.   PB0052E доступен в пакете ESOP8L и поддерживает 3/4 светодиодных индикаторов мощности.   Основные функции   A синхронный повышающий преобразователь, a синхронный переключатель зарядки   ♦ Повышение эффективности до 96%   ♦ Эффективность зарядки до 94%   ♦ Постоянное давление-стандартная кривая разряда постоянного тока   【Турбулентный-постоянный ток-постоянное напряжение стандартная кривая зарядки   ◆ Принять запатентованную двухтрубную архитектура для поддержки боковой загрузки   ♦ Адаптивная Регулировка тока зарядки, соответствие различных адаптеров тока ④ точность напряжения зарядки: 0.5%   ◆ Поддержка 4,2/4,3/4,35 V батарея   【Он имеет защиту OVP для зарядки. Когда он превышает 6 в, его можно выключить и выдерживать 10 в.   3/4 поддержка дисплея питания   ◆ Нажмите кнопку для включения, нажмите и удерживайте в течение 3 секунд, чтобы выключить, энергопотребление в режиме ожидания меньше 20uA   【Встроенный светодиодный драйвер освещения, максимальный предел тока 50 мА, нет ограничительного резистора тока   ④ Вставка нагрузки автоматически начинает повышаться, удаление нагрузки автоматически спит;   【Power MOS встроенный, один Индуктор для зарядки/разрядки   ♦ Множественная защита: Выходная защита от перегрузки по току, перенапряжения, короткого замыкания; Входное перенапряжение, перезарядка, переразрядка, защита от перегрузки по току; типичное применение защиты от перегрева 点击图标下载 приложение
