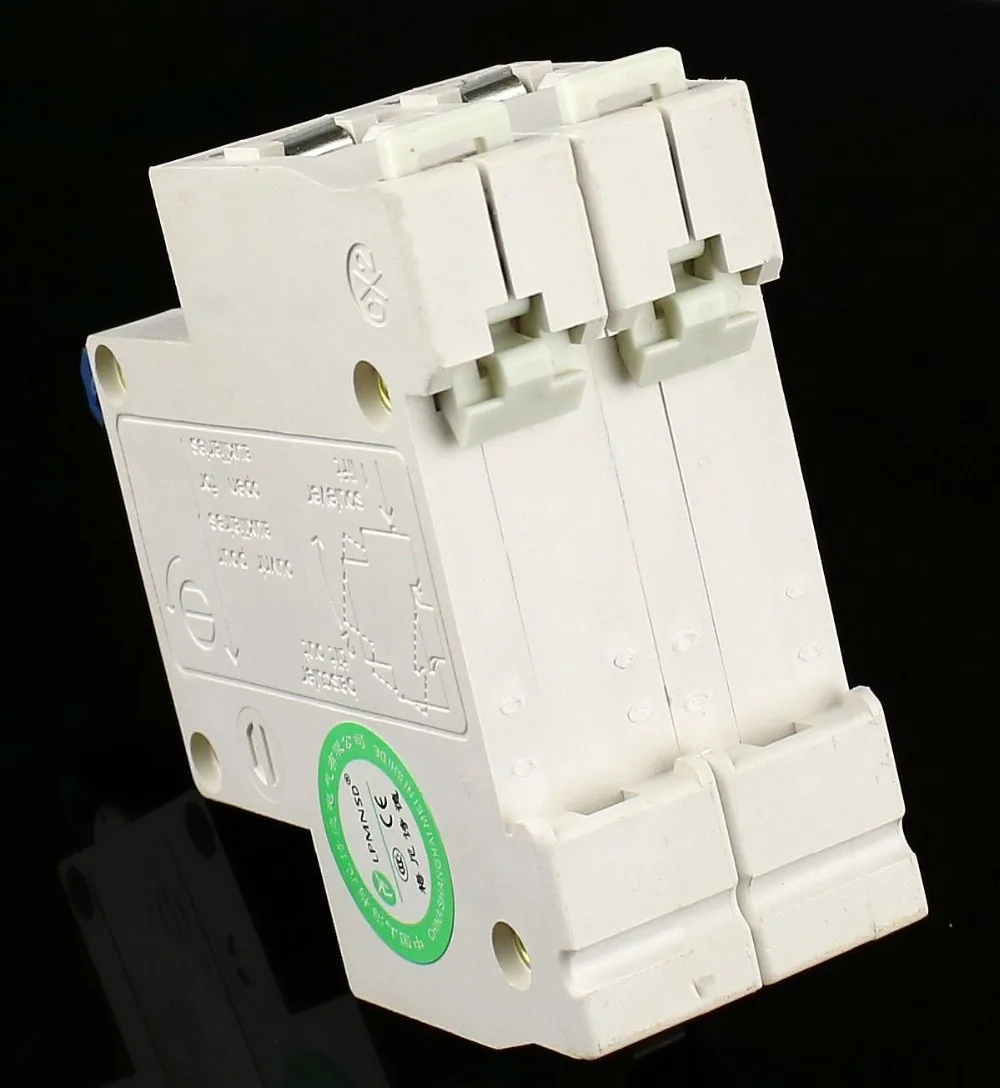

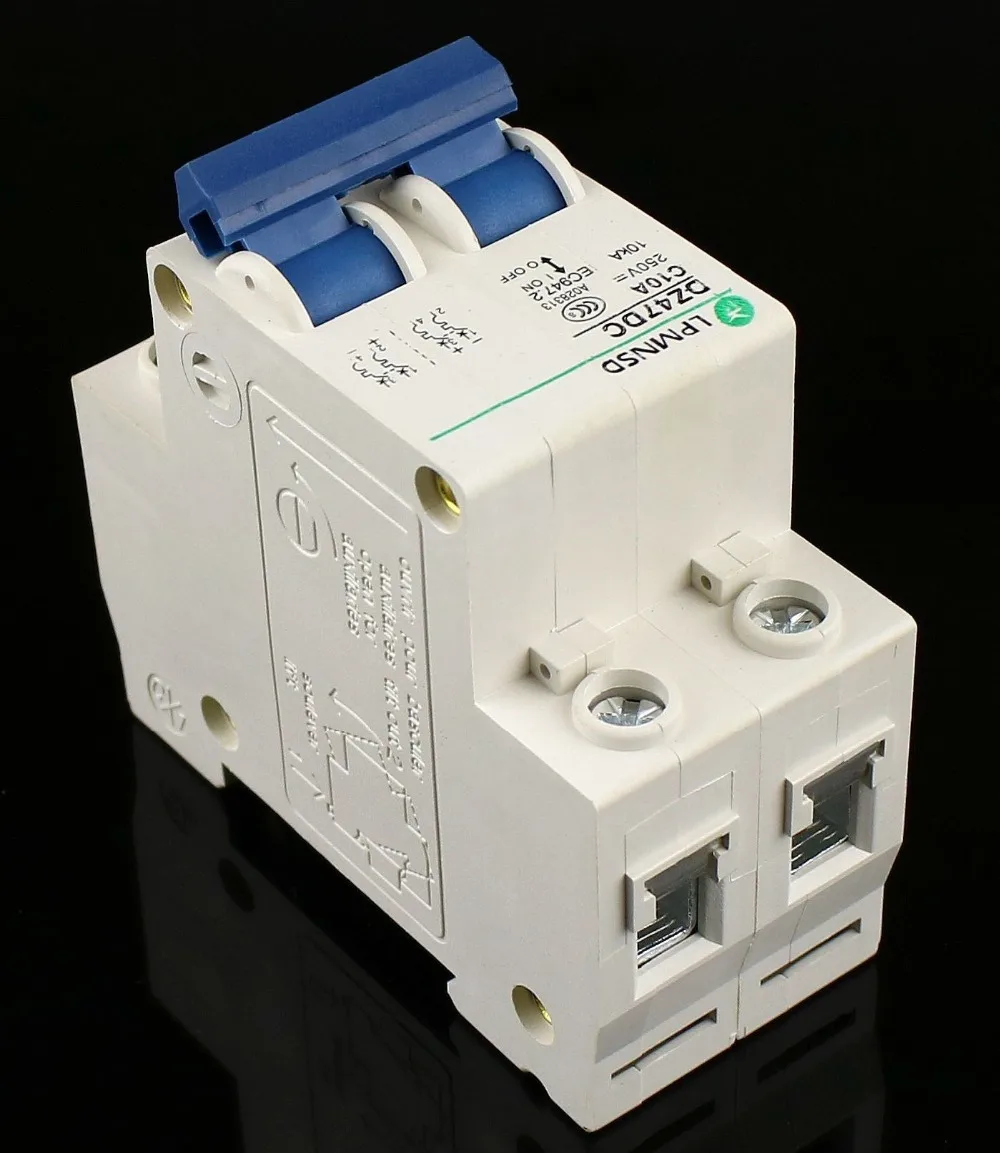

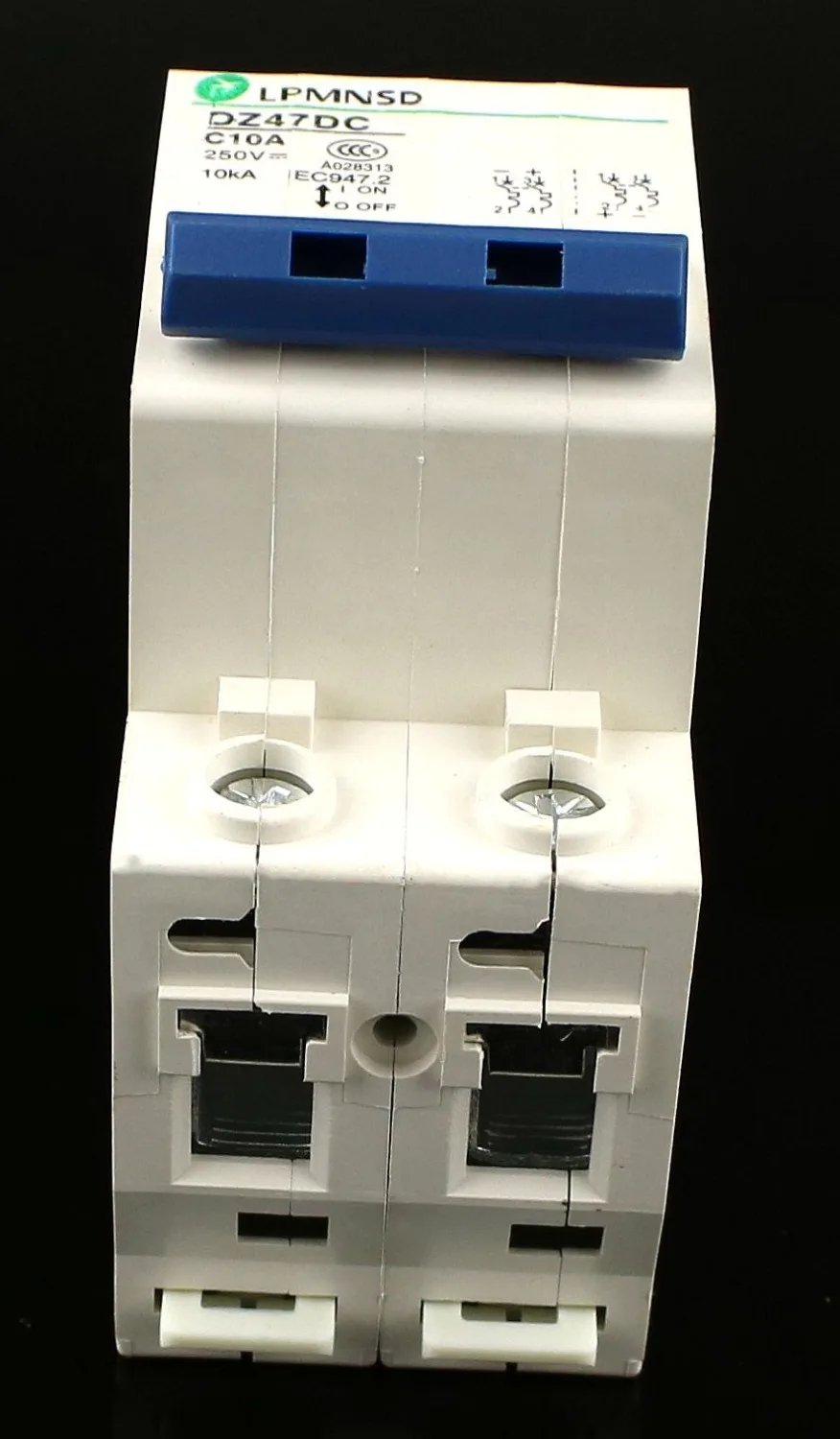

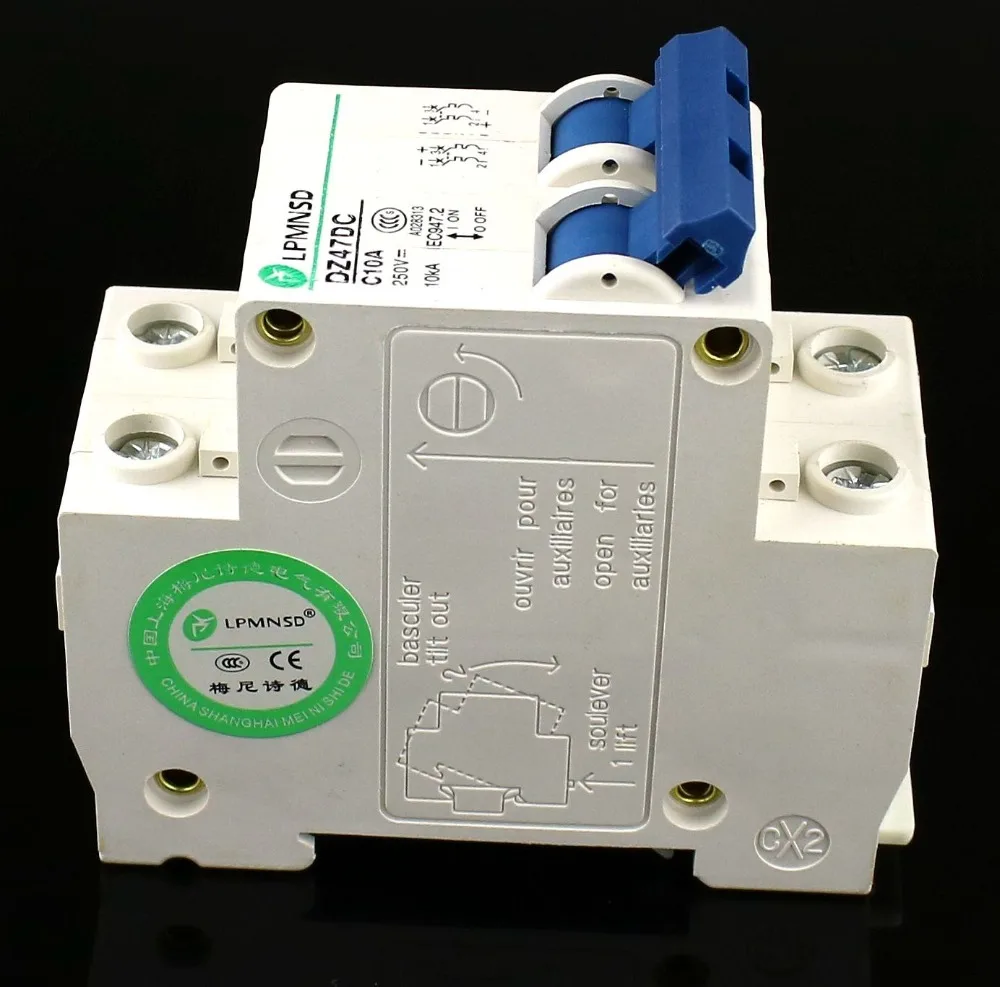

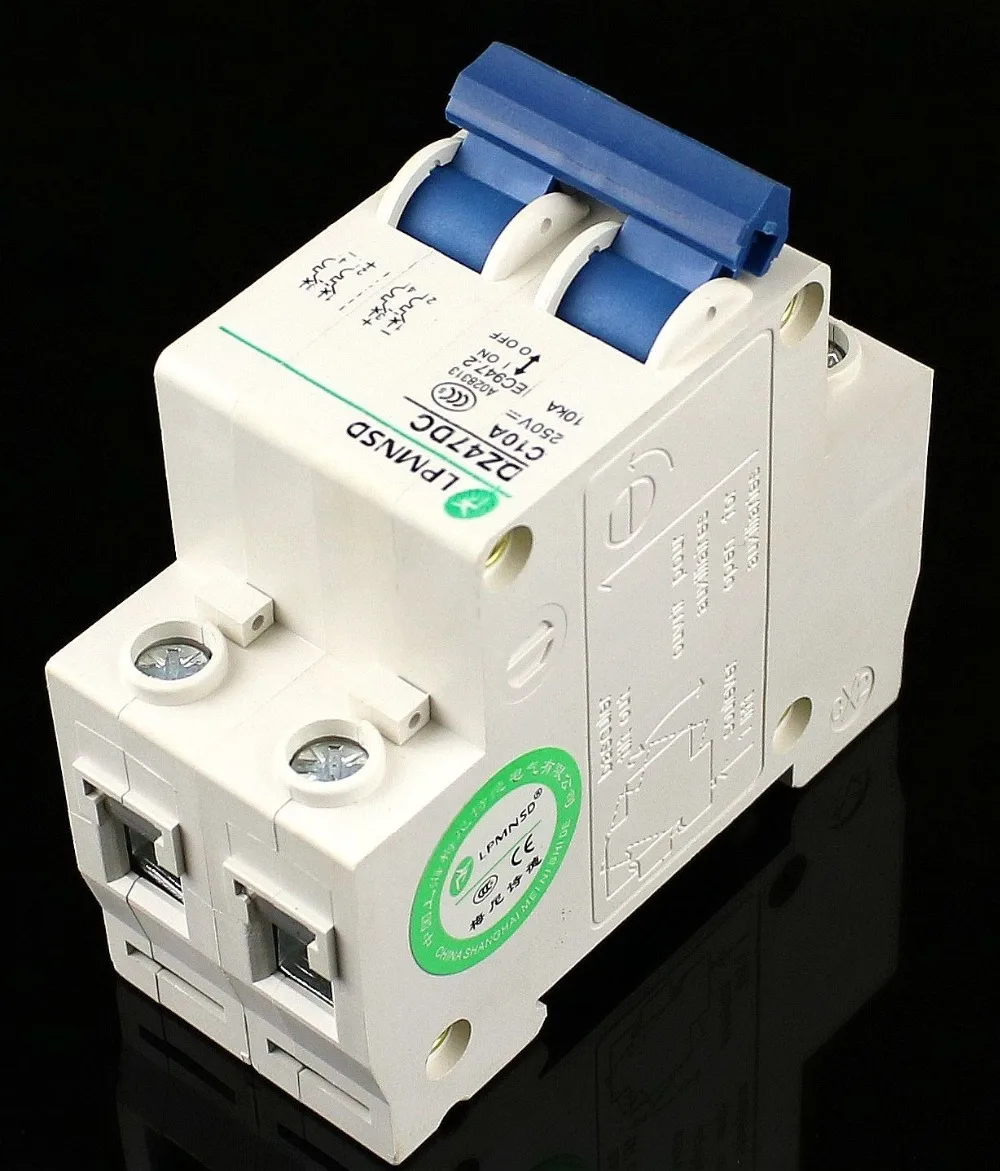

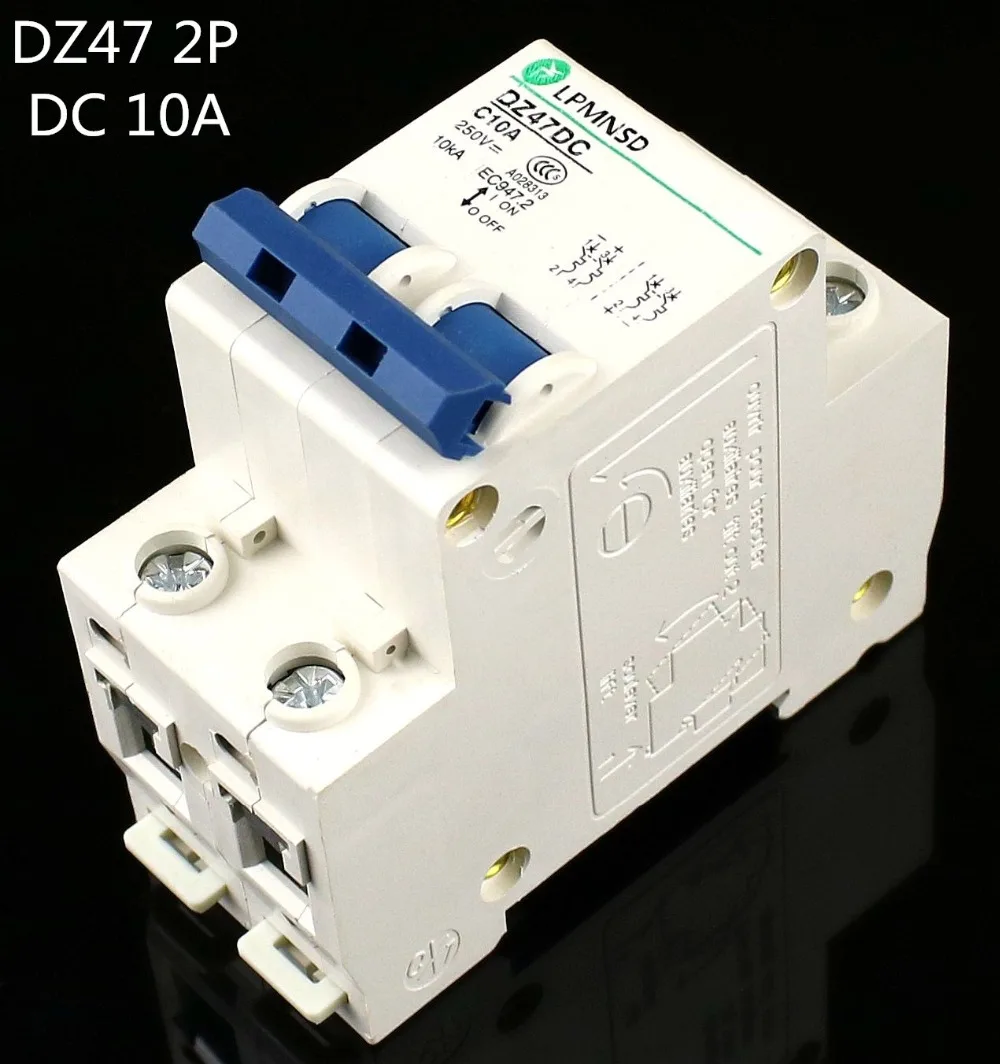

Автоматический выключатель постоянного тока 2 P 10 А MCB полюса Солнечная энергия

Автоматический выключатель постоянного тока 2 P 10 А MCB полюса Солнечная энергия

2P DC MCB применение

2P DC MCB, применяется к номинальному току 63A или меньше, номинальное напряжение прямого тока 250 В и 440 В. Он в основном используется для перегрузки и защиты от короткого замыкания в DC распределительной системе оборудования и электрического оборудования. Он может быть широко использован в электрических, почтовых, дорожных, горнодобывающих предприятий и различных видах полей. В настоящее время Китай, наша продукция в чехол Номинальное напряжение является самым высоким по сравнению с той же продукцией.

Продукция в соответствии со стандартом IEC60947,GB14048.2 ,IEC60898.2.

C32 Мини выключатель постоянного тока солнечной характеристики

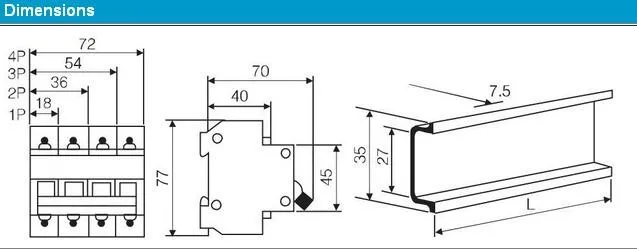

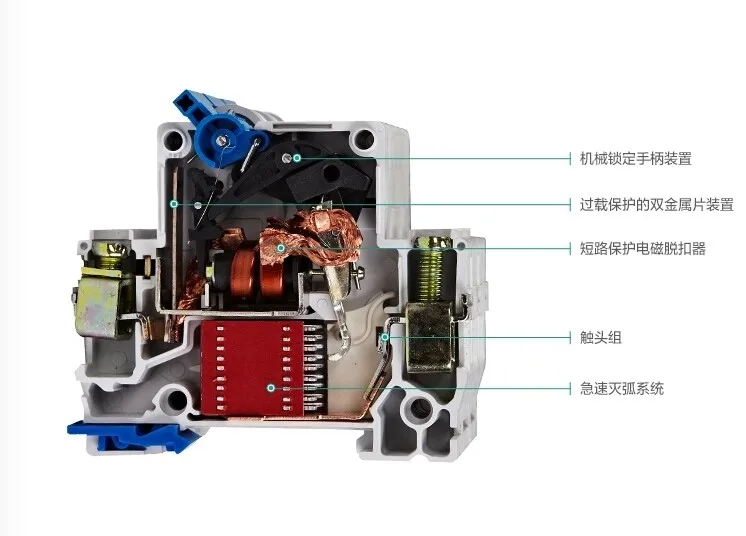

C32 Mini Circuit Breaker DC Solar состоит из чехол, операционного механизма, тепловой перегрузки, электромагнитной контактной системы, дуговой системы и т. Д. Он имеет перегрузку и защиту от короткого замыкания, уникальную конструкцию и сильную постоянную систему дуги магнетизма, что делает продукт 6KA возможность короткого замыкания. Длительный Механический срок службы более 20000 раз и красивая форма. Он может быть соединен с din-рейкой, именуемой TH35-7.5 стандартным нержавеющим типом и имеет следующую индивидуальность: ручка спроектирована сверху спереди, люди будут чувствовать себя в безопасности и комфортно при эксплуатации. При подключении обратите внимание на «+, -«полюсы; Мощность идет сверху и выходит из нижней части, которая применяется с символом входного сигнала. Удобно для установки и сохранения кабелей. Он используется для цепи 440V 3 полюса выключателя для подключения передней петли для двух полюсов последовательного соединения

2P DC MCB технические данные

Степень коры Номинальный ток Imm(A)

Столб

Номинальное напряжение (В)

Номинальный ток в (а)

Номинальная предельная возможность короткого замыкания

Мгновенное перемещение

Сила тока Icu(A)

Время (мс)

63A

1.

DC125V

1, 2, 3, 4, 5, 6, 10, 15, 16, 20, 25, 32, 40, 50, 63

6000

10

C, D

2.

DC250V/440V

3.

DC550V/800V

Тест

Тип

Тестовый ток

Исходное состояние

Тип отключения не отпускает ограничения по времени

Результат

Примечание

A

C, D

1,13 дюйма

Холодное состояние

T≥ 1 ч (In≤ 63A)

Без поездки

B

C, D

1,45 дюйма

После теста

T<1h (In≤ 63A)

Путешествие

Постоянный ток в 5

C

C

8 дюймов

Холодное состояние

T≥ 0,1 s

Без поездки

Выключите вспомогательный выключатель и подключите питание

12 дюймов

T <0,1 s

Путешествие

D

D

10 дюймов

Холодное состояние

T≥ 0,1 s

Без поездки

14 дюймов

T <0,1 s

Путешествие
