LoRa32u4 RA02 RA-02 Дальняя Связь 1 км модуль LiPo Atmega32U4 SX1278 для Arduino

Описание:

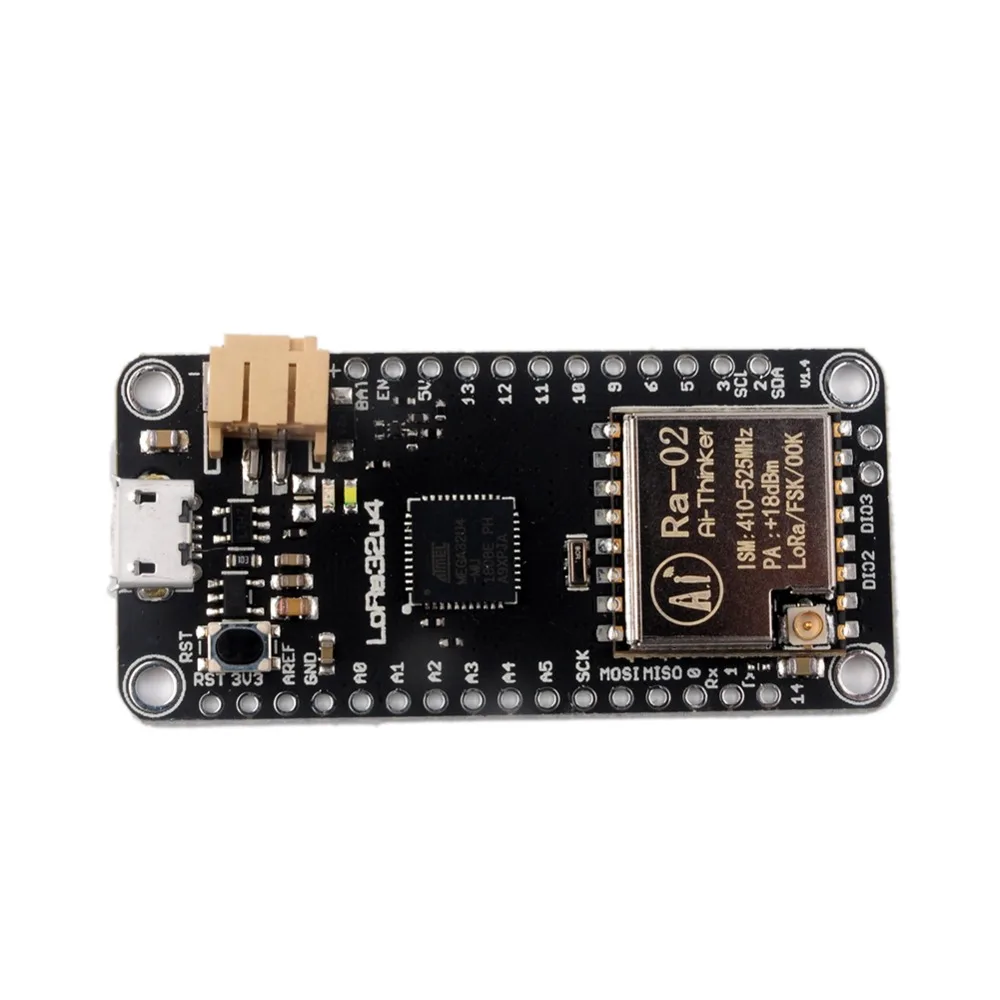

LoRa32u4-это плата освещения и низкого потребления, основанная на Atmega32u4 и 433 МГц LoRA module RA02 от AI-Thinker и зарядной цепи USB-аккумулятора. Идеально подходит для создания беспроводных сетей дальнего радиуса действия, которые может превысить 2,4 ГГц 802.15.4 и тому подобное, он является более гибким, чем Bluetooth LE, не требует высокой мощности в отличие от Wi-Fi и предлагает большой ассортимент.

Модуль RA02 LoRa оснащен внешним антенным разъемом U.FL (IPX).
В ATmega32u4 работает на частоте 8 МГц и 3,3 V. Этот чип имеет 32 K флэш-памяти, 2 K RAM и встроенный USB для последовательной связи, отладки и программирования без необходимости внешнего чипа FTDI, он также может работать как HID устройство (мышь, клавиатура, USB MIDI устройство и т. Д.).
Эта плата также оснащена Липо и лиионной зарядной схемой и стандартным интерфейсом батареи. Он полностью совместим с Arduino. Белый светодиод пользователя привязывается к контакту 13. Оранжевый светодиод используется для зарядки.

ATmega32u4 @ 8 МГц с 3,3 В логическая/мощность
3,3 V регулятор с 500mA пиковое значение тока выход
Поддержка USB, поставляется с usb-загрузчиком и последовательным портом
20 GPIO
Аппаратный серийный, аппаратный I2C, аппаратный SPI поддержка
Встроенный 100mA lipoly зарядное устройство с индикатором состояния зарядки LED
Мощность/включить pin-код
4 отверстия для крепления
Кнопка сброса
SX1278 RA02 LoRa® на основе модуля с SPI интерфейсом
8 x ШИМ-ов)
10 x аналоговые входные сигналы
Packet radio с готовыми к использованию библиотеками Arduino
ISM bands (ITU "Europe" @ 433 МГц) без лицензии
+ 5 до + 20 дБм до 100 мВт выходная мощность (выбирается в программном обеспечении)
~ 300uA во время полного сна
~ 120 мА пик во время + 20 дБм передачи
~ 40 мА во время активного прослушивания радио.
U.FL (IP) антенный разъем



Для того чтобы минимизировать iQ, схема мониторинга батареи в настоящее время активна, чтобы использовать его, вам нужно сначала включить цепь, установив pin PD5 high После включения, напряжение может быть измерено с помощью pin PB5, который является ADC12 (Arduino pin 9) FIY значения делителя напряжения 100K и 27K, 1%

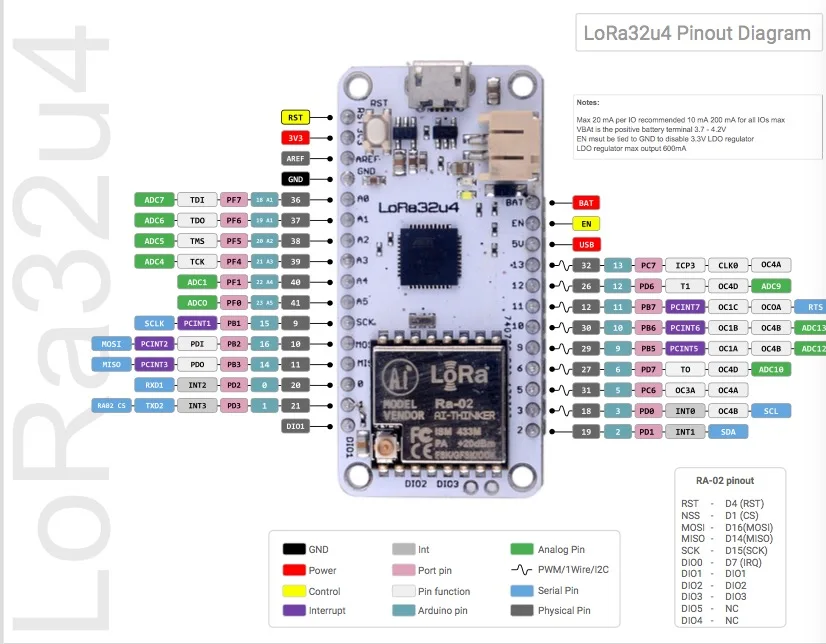

Разводки выводов схема:Http://www.diymalls.com/files/DIY0031-lora32u4.zip

Кода Arduino ссылка//github.com/hj91/nodemcu-esp8266/blob/master/lora_sender/lora_sender.ino


433 МГц-470 МГц FPC Антенна 5dbi IPEX интерфейс для Lora RA-02 модуль   Тип антенны: антенна для применения WiFi Тип разъема: IPEX Тип кабеля: 1,13 Сопротивление: 50Ω Поляризация: Linea Частота: 433-470 МГц КСВ: менее 2,0 Размер: 29x12mm Длина кабеля: 10 см

Пакет включает в себя:
1 X LoRa32U4
1 X FPC Антенна
