Драйвер шагового двигателя BIQU LV8729 4 слойная печатная плата Ультра тихий

Драйвер шагового двигателя BIQU LV8729 4 слойная печатная плата Ультра тихий

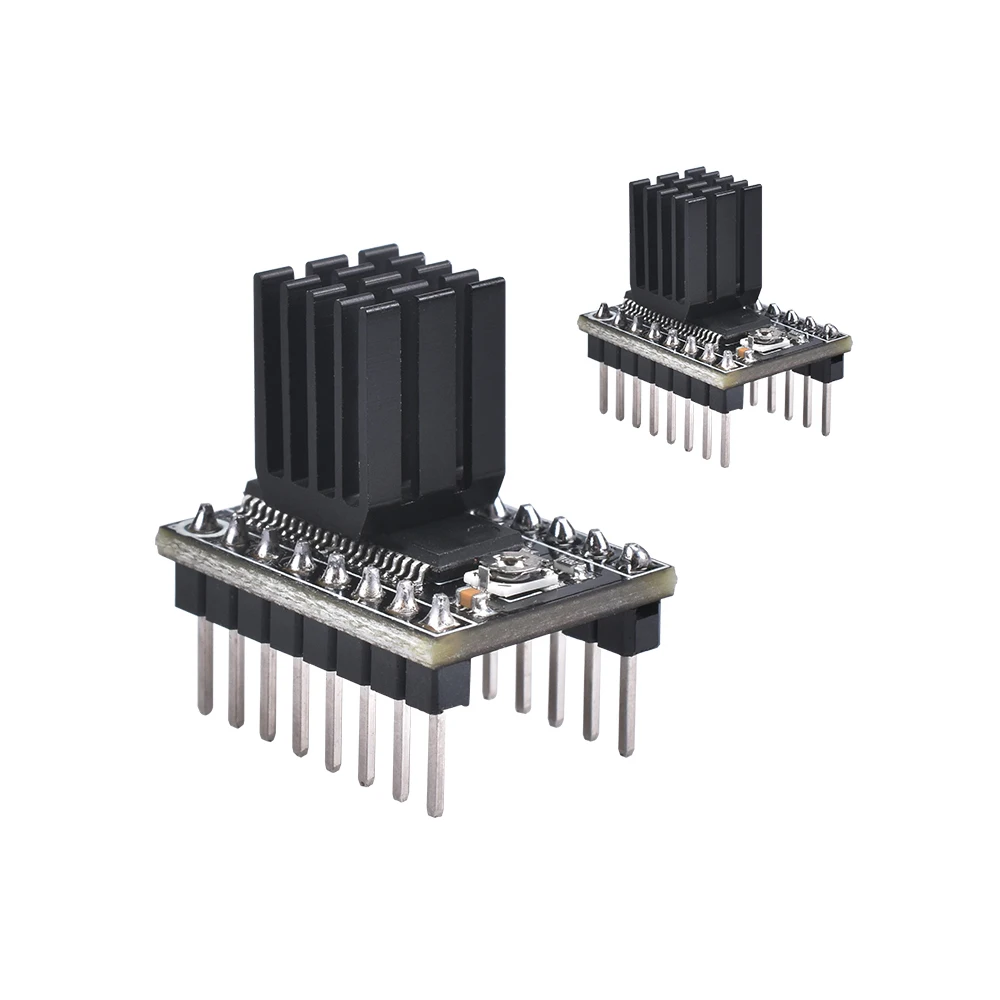

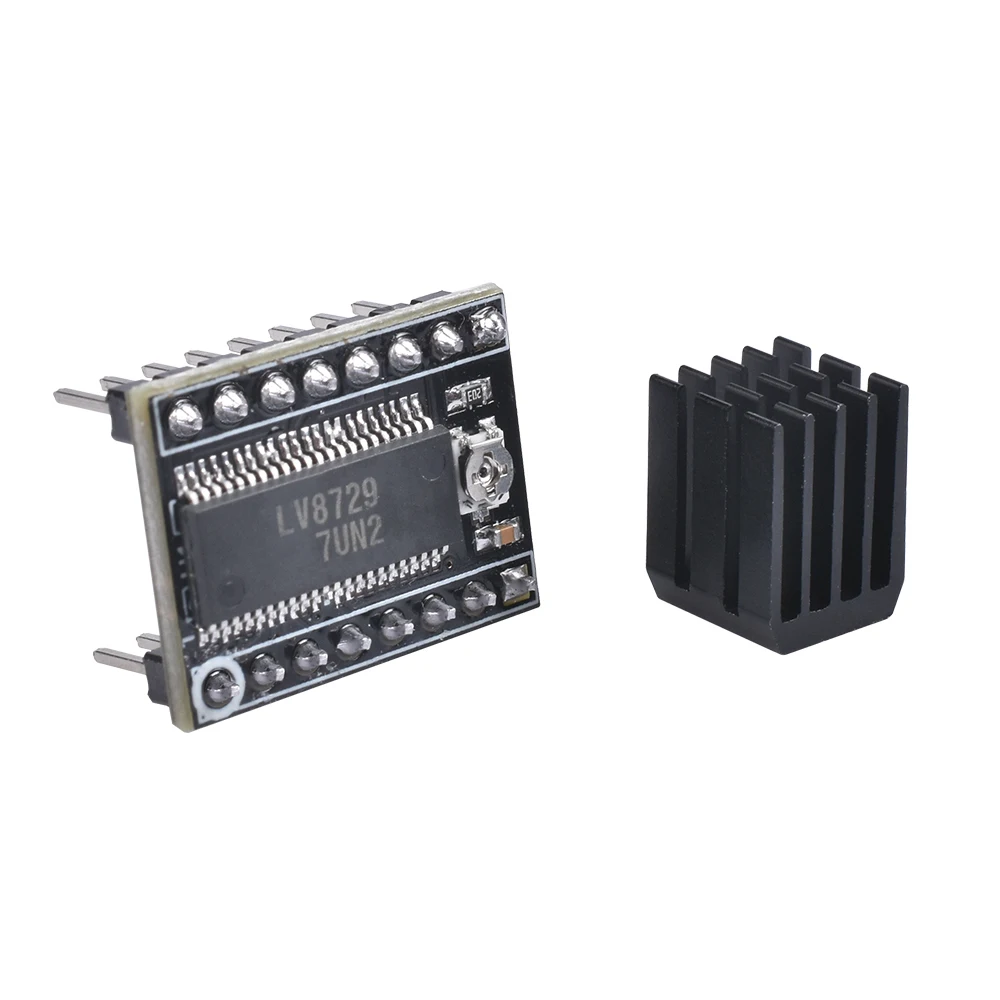

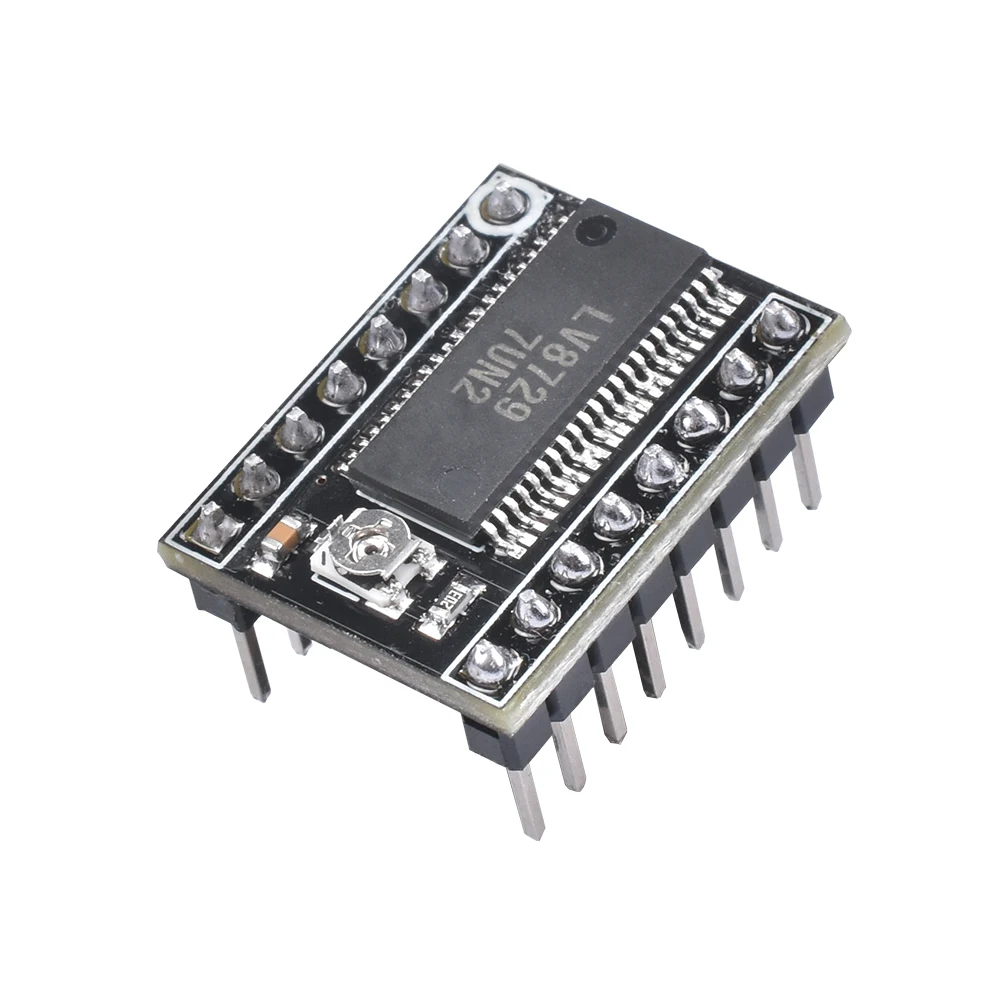

BIQU LV8729 Драйвер шагового двигателя 4-слойные PCB крайне низкий уровень шума, LV8729 модуль драйвера совместим с Lerdge

LV8729 модуль драйвера с 128 подразделениями-хороший выбор для шагового двигателя Nema, ток которого меньше 1,5a, что делает двигатель устойчивым, тихим и точным.

Характеристики:

Размеры: 1,5 мм * 2,0 мм (такой же, как на A4988 и DRV8825)

Максимальный ток drrive: 1.8A (по умолчанию 0.8A)

Рабочее напряжение: 6-36 в, предлагаемое напряжение 12 В

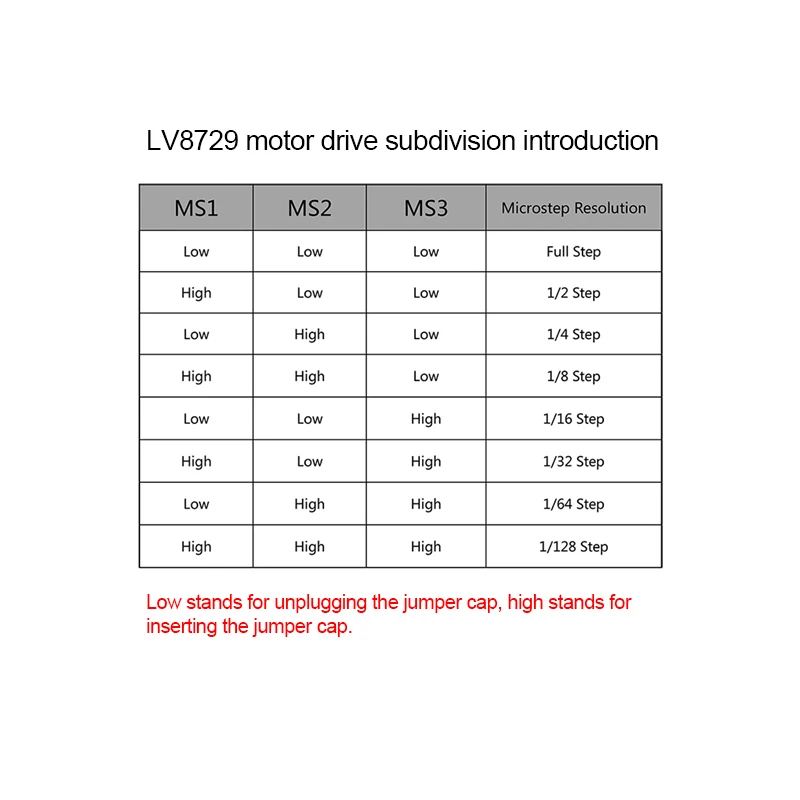

Вспомогательные Части: 1, 1/2, 1/4, 1/8, 1/16, 1/32, 1/64, 1/128

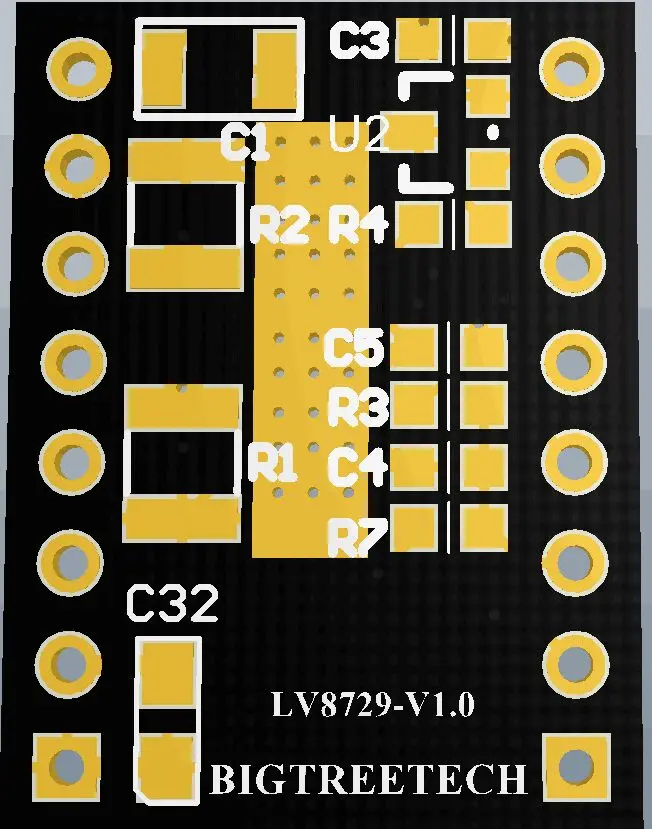

Процесс производства: четырехслойная печатная плата

В 64 подразделениях или 128 подразделениях контроллер обладает лучшим ультра-тихим эффектом.

Примечание: Пожалуйста, убедитесь, что направление соединения правильное, или это повредит чип и контроллер.

Алгоритм тока драйвера и его Настройка:

1.Формула тока драйвера: I = Vref/(Rs * 5), Rs = 0,22 Ом, Imax = 1.8A

2. Пожалуйста, не подключайте двигатели при измерении напряжения, иначе легко сжечь привод.

3. При измерении напряжения подключите источник питания и USB.

4. Небольшая регулировка для драйвера потенциометра. Отрегулируйте его снова после измерения, чтобы избежать сжигания драйвера чрезмерным током.

5. Чтобы увеличить ток, медленно вращая потенциометр по часовой стрелке и против часовой стрелки, чтобы уменьшить.

Примечание: Пожалуйста, убедитесь, что направление подключения правильное, или это, вероятно, сгорит чип драйвера и плата контроллера. Рекомендуется сделать хорошую работу по охлаждению модуля.

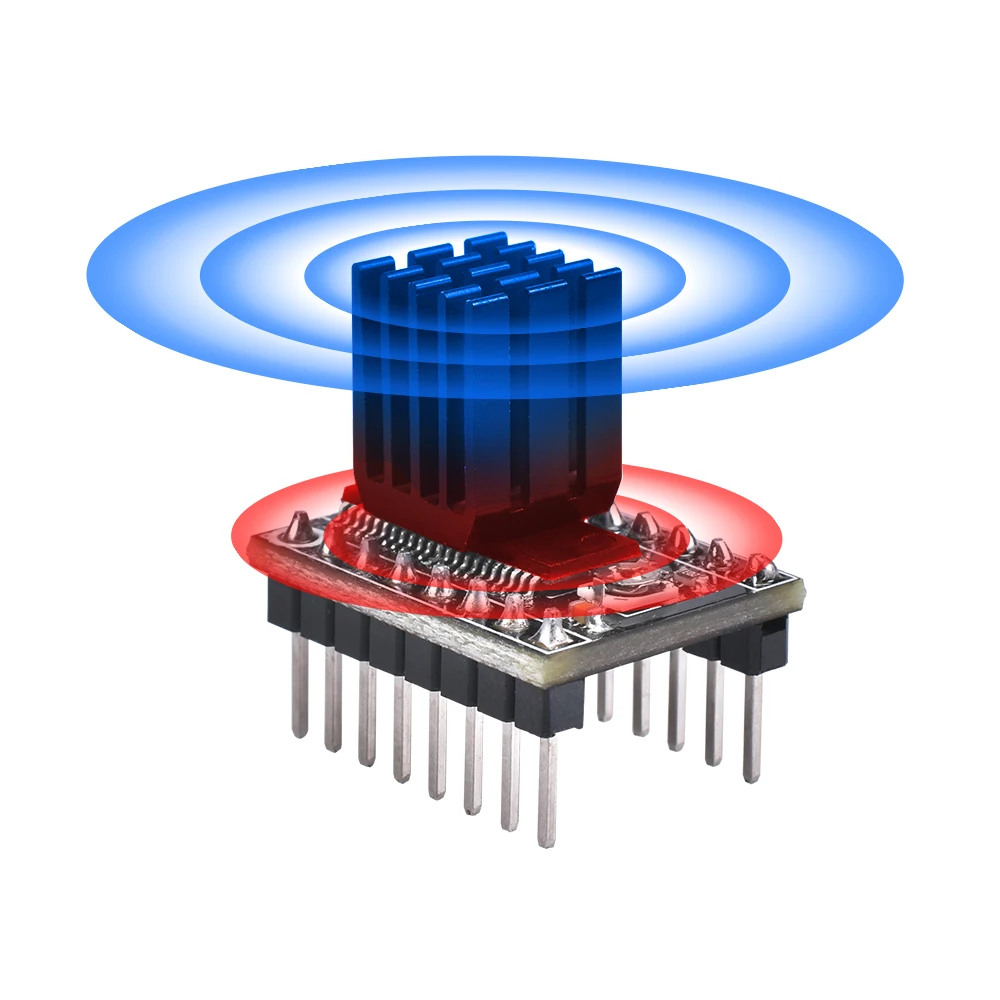

LV8729 увеличивает тепловыделение советы:

Чтобы рассмотреть тепло, LV8729 использует четыре слоя печатной платы для рассеивания тепла, тем временем чип крепится с радиатором, который по умолчанию 1A.SinceLV8729 Отдел привода двигателя относительно большой, для стабильной работы 3D-принтера, любой шаговый двигатель должен активно рассеивать тепло, например, с помощью вентилятора, Подвесная теплоотвод, или установка большого вентилятора для вашего контроллера.

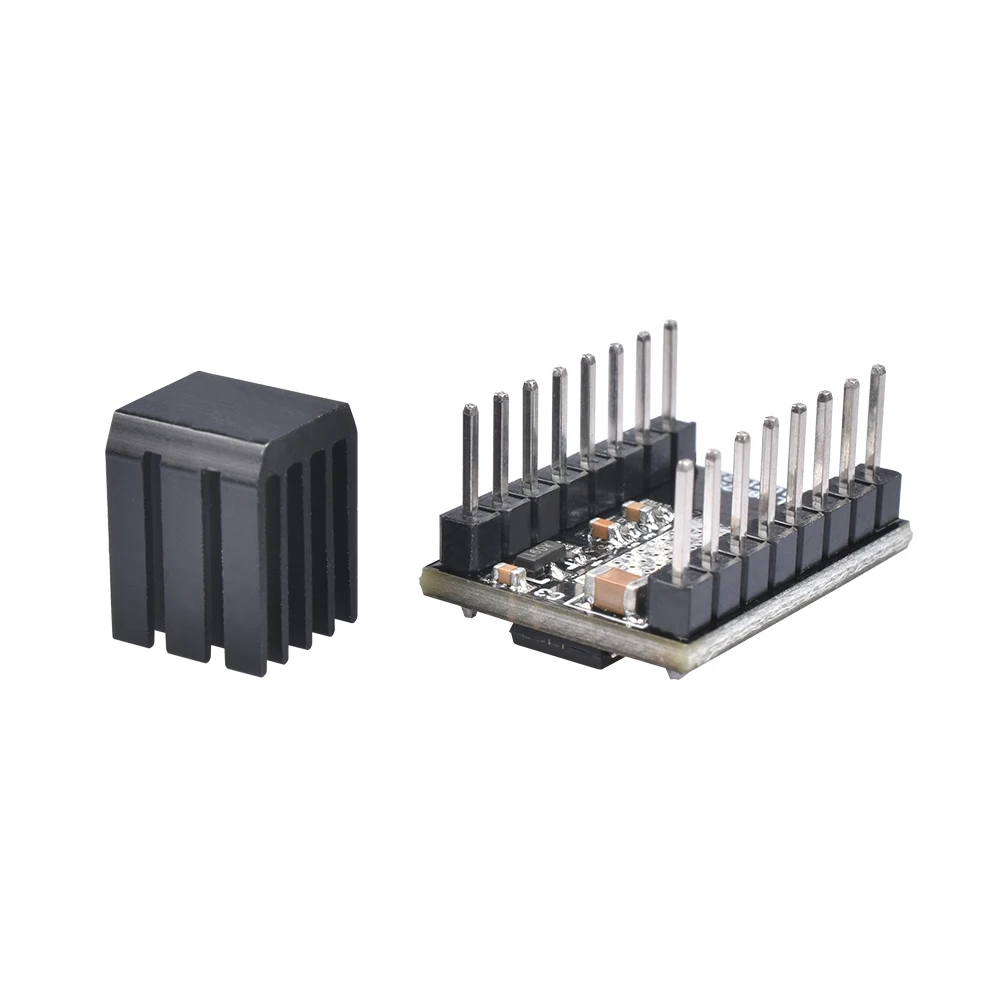

1 xLV8729 Драйвер шагового двигателя

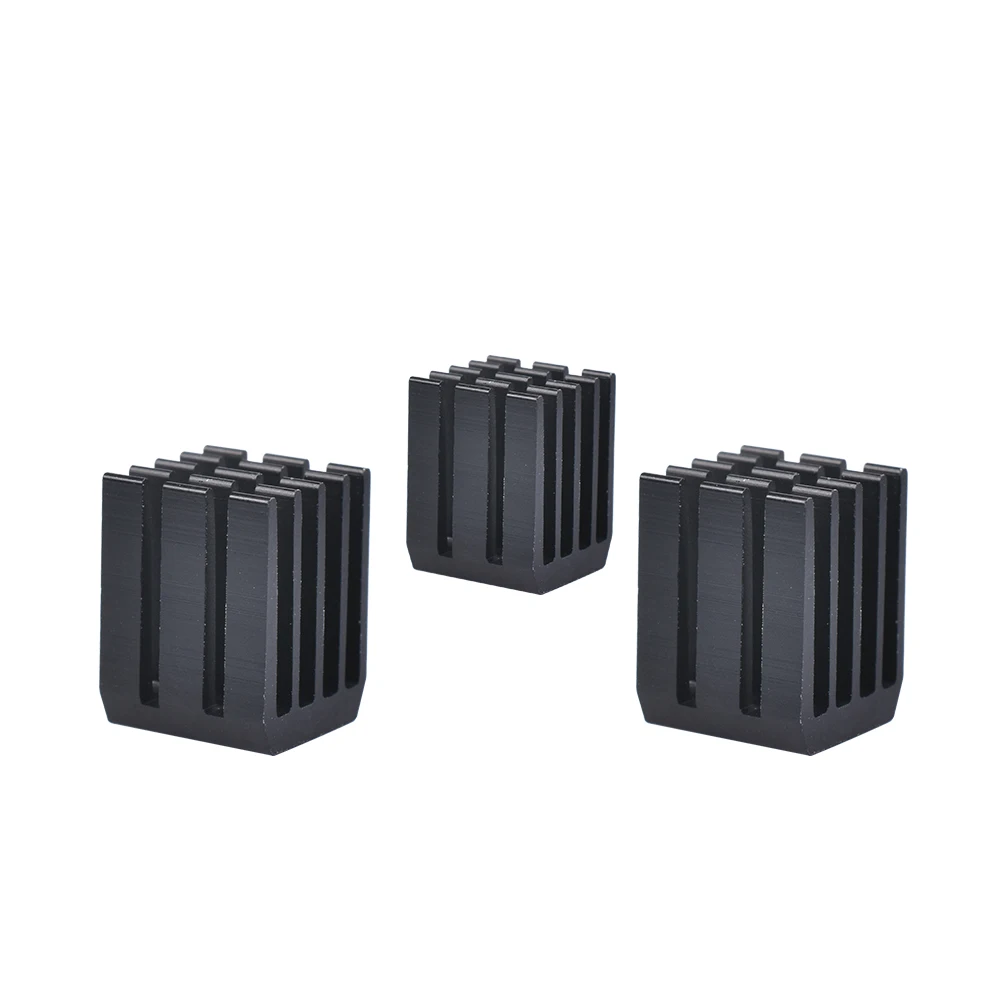

1 xТеплоотвод с наклейкой
