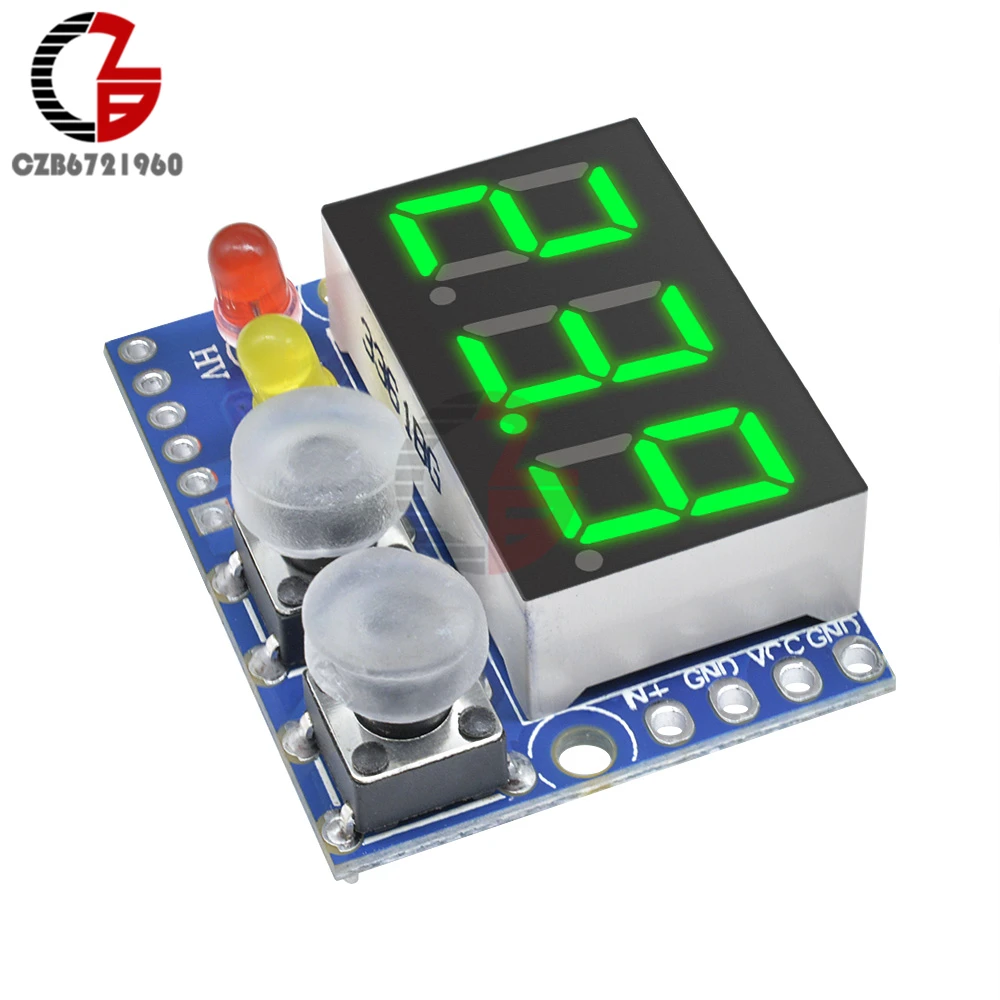

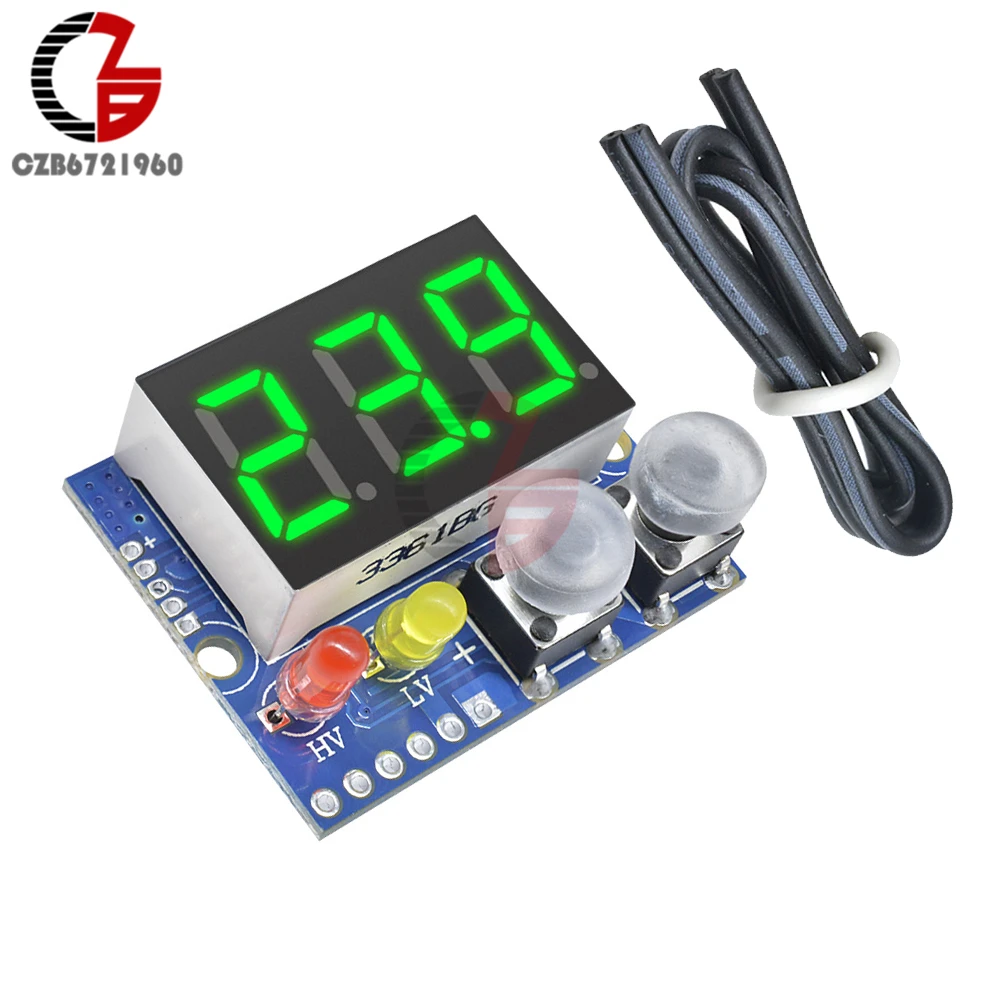

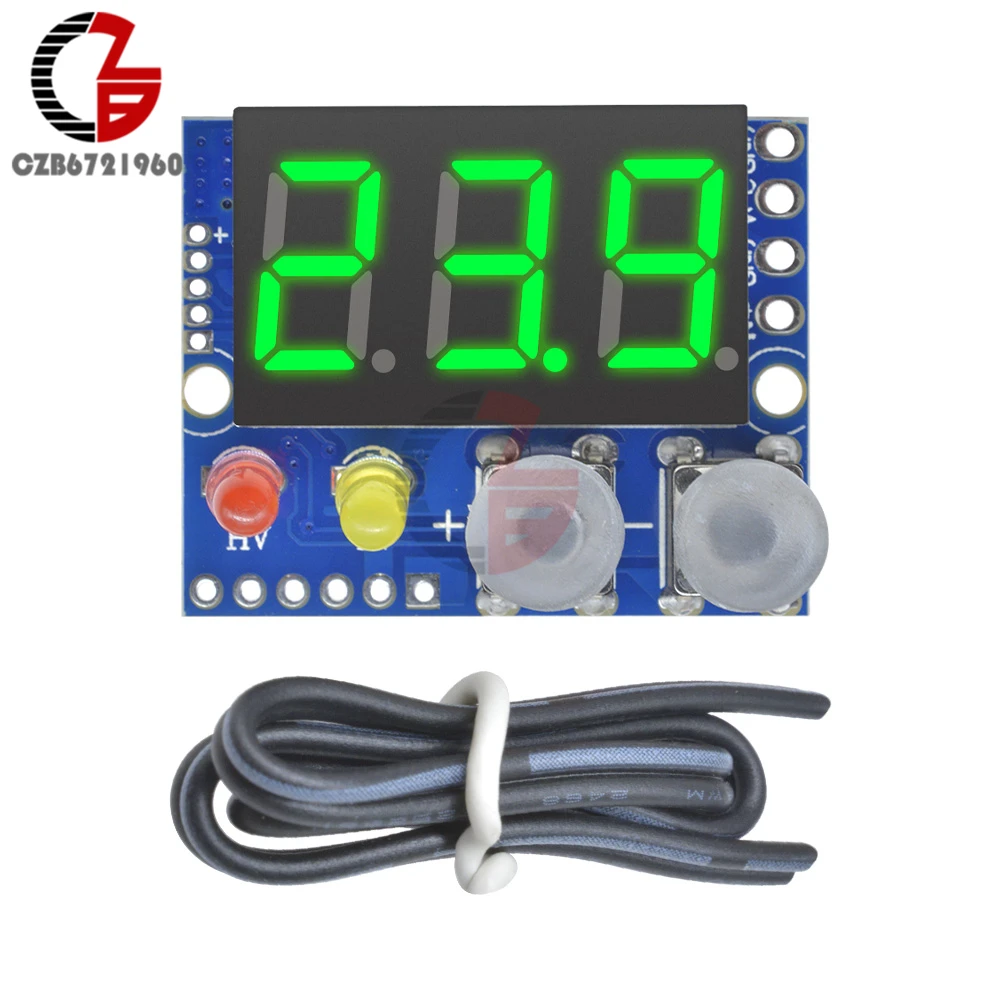

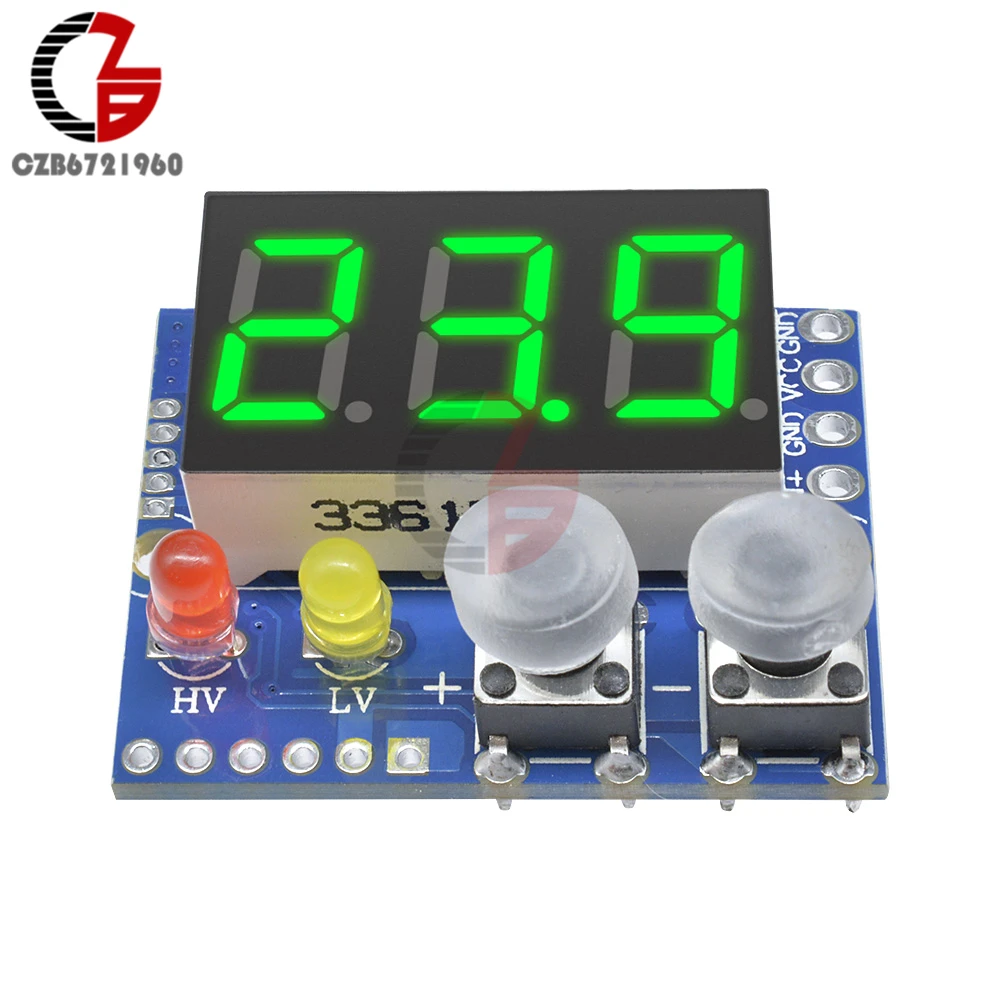

DC 0 100 в светодиодный цифровой вольтметр звуковой сигнал индикатор батареи 5 12 В 24

DC 0 100 в светодиодный цифровой вольтметр звуковой сигнал индикатор батареи 5 12 В 24

Описание:
1. Напряжение питания: 4-30 в
2. Диапазон измерения: 0-100 в
3. Верхний/нижний предел диапазон регулировки: 0,1-99,9 V
4. Верхний/нижний выходной режим: на заданном диапазоне будет выводить высокий уровень, в противном случае выход низкий уровень.
5. Дискретность: 0,1 V
6. Частота обновления: 300 мс/раз
7. Рабочая температура: от-40 до + 85 °
8. Защита от обратной полярности на входе: Да
9. Установка: 2 шт. 2 мм винты
10. Размер: 29x23x10 мм (ДхШхВ)

Применение:
1. DIY источник питания, как дисплей напряжения.
2. Контроль напряжения.
3. Защита устройства от перенапряжения или низкого напряжения, перенапряжения или низкого напряжения.
4. Защита от перегрузки батареи.
5. Чтобы быть более приложением, которое вы разрабатываете.


Инструкции по проводке:
1. В качестве двухпроводного измерительного приложения, пожалуйста, отправьте короткую печатную плату R1, подключенную к входам входного напряжения может быть отображена. (При использовании двухпроводного диапазона измерения не должно превышать 30 В)
2. В качестве трехлинейного заголовка с помощью пластины R1 от стола, Подключение напряжения заземления и источника питания 4-30 в источник питания для заголовка. Непрямое заземление, измеряемое и входное напряжение теста. (Два к плате колодки одинаковые, может в соответствии с фактической проводки один или два будет делать)
3. Настраиваемая панель потенциометра может отображать значение потенциального эффекта.

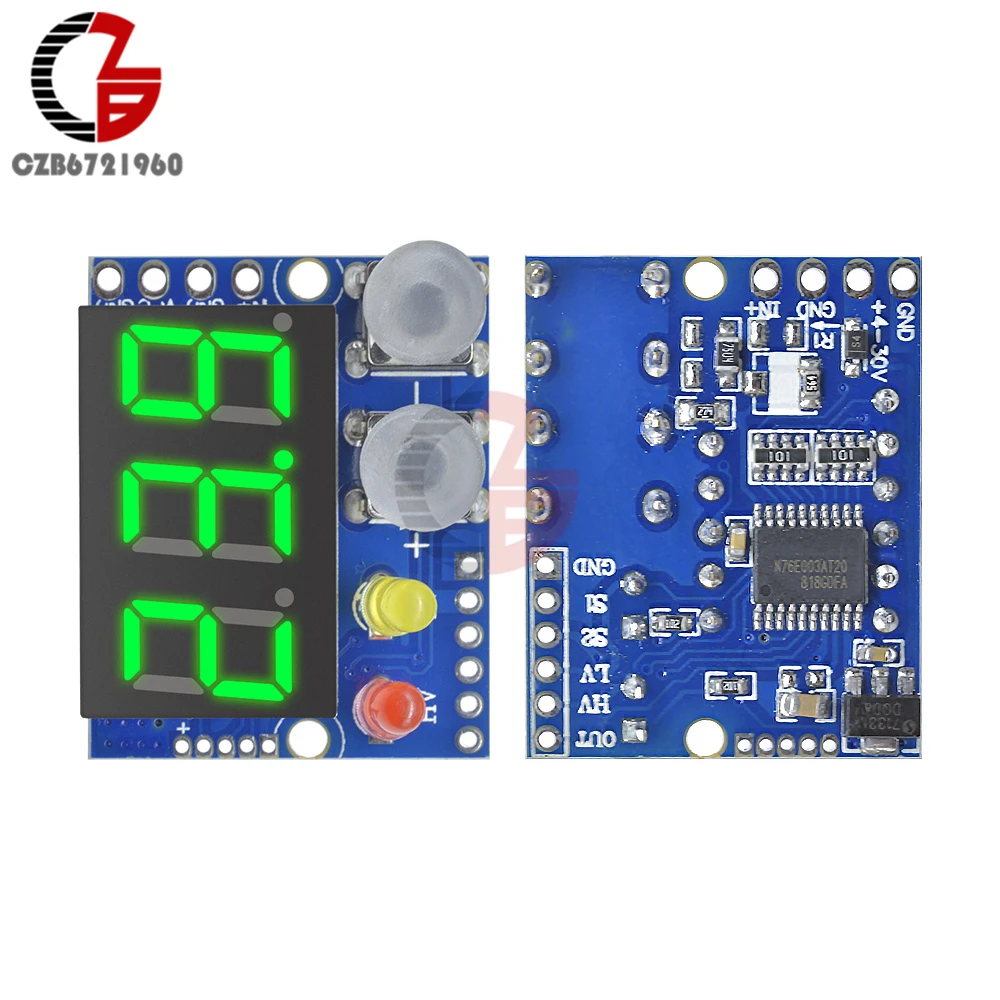

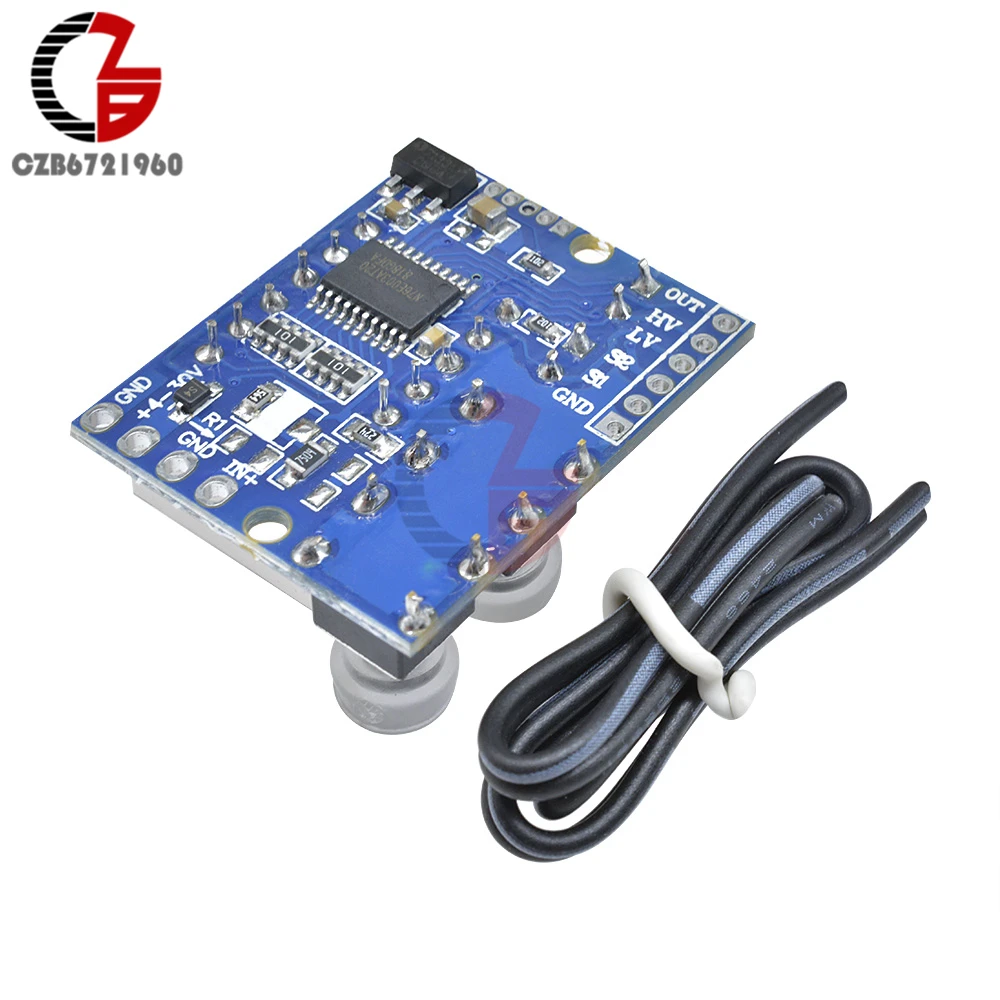

4. 5-контактный штырь для расширения выхода, K1, K2 для бортового внешнего ключа свинца, как и клавишная плата, два штыря через внешнюю кнопку, кнопка работает с той же функциональной панелью кнопок. LV как нижний предел сигнала тревоги, выход низкий, когда ниже установленного значения. HV верхний предел сигнала тревоги, выход выше, чем верхний предел, установленный на низком уровне. LV, HV выводит контрольный сигнал для вождения цепи драйвера, пожалуйста, добавьте свет или реле других нагрузок.
5. Метод установки верхнего и нижнего пределов: нажимаются две клавиши, горит красный светильник (HV), нажмите + или-ключ, чтобы установить желаемое значение напряжения сигнала тревоги. И затем нажмите обе кнопки одновременно, желтый (LV) горит, нажмите + или-ключ для установки нижнего предела напряжения тревоги. И затем нажмите обе кнопки одновременно, чтобы выйти из настройки.

Обратите внимание:
При нанесении двух проводов диапазон измерений и объем поставки одинаковые, поэтому не должны превышать 30 В. При измерении напряжения превышает 30 В, с тремя проводами!
