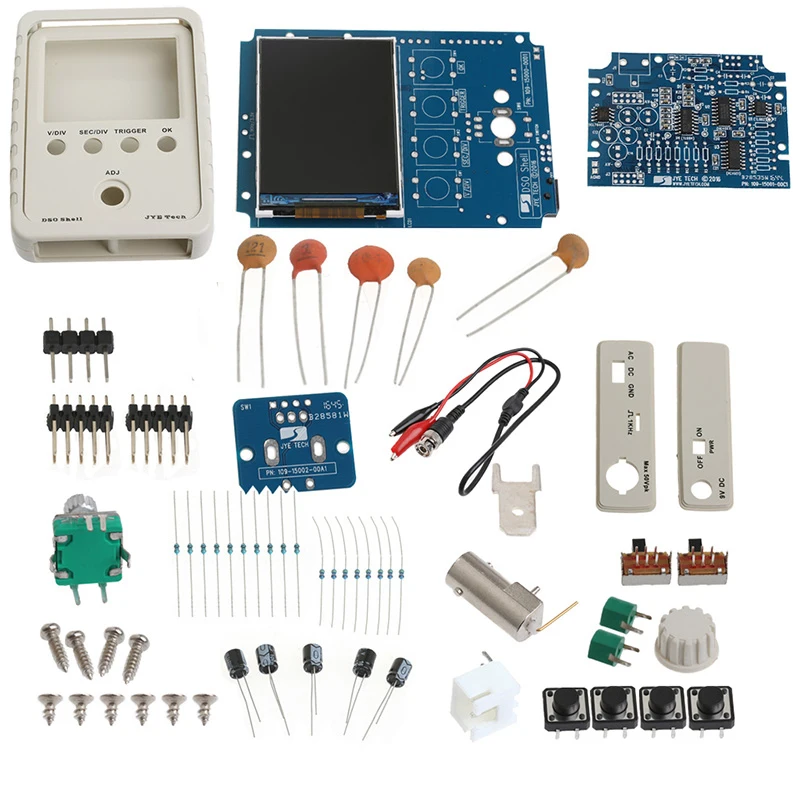

Сварные и не сварные комплекты с оболочкой!

Производственный комплект осциллографа "Shell" основан на популярном наборе осциллографа DSO138, который был улучшен за счет улучшения производительности цепи, печатной платы, механическая структура и режим работы (в основном более высокая чувствительность и диапазонШире), это идеальная замена для комплекта осциллографа dso138.

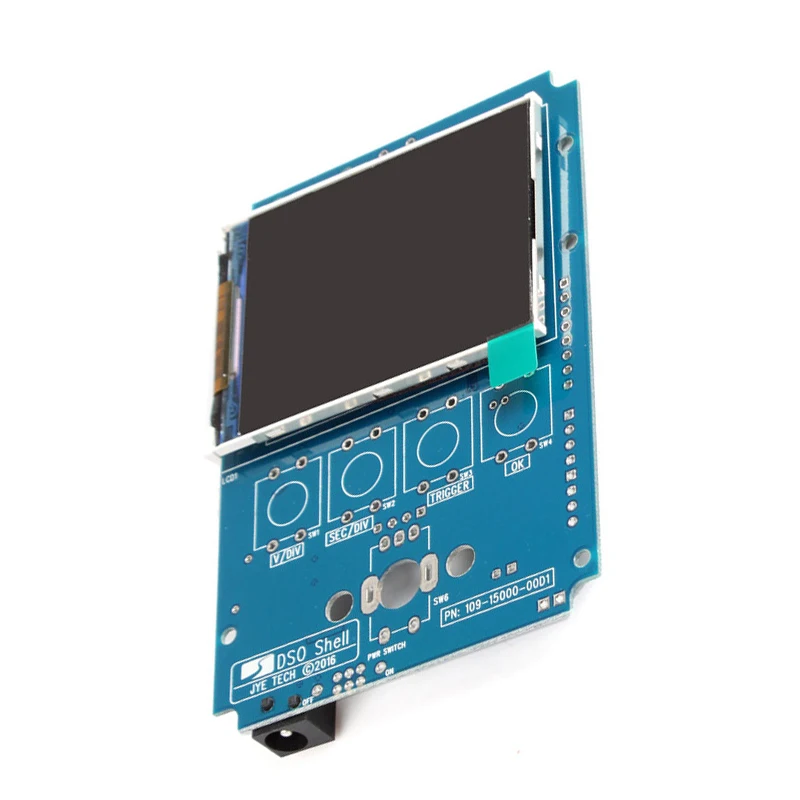

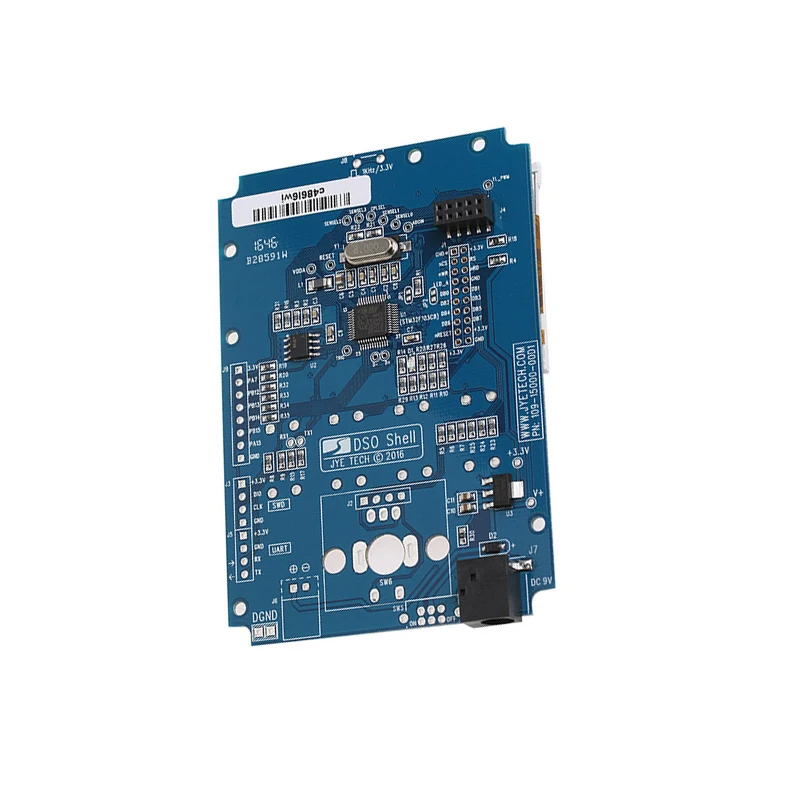

В конструкции схемы, цифровая часть (в основном MCU и lcd) и аналоговая часть разделена на две платы, чтобы избежать использования контактного соединения, и проблема сварки штифтов вызвана DSO138 посылка из-за сбоя производства основных причин.Аналоговая плата содержит компоненты, которые большинство пользователей устанавливают и паяют, а независимая аналоговая плата может быть лучше изолирована от цифровой части.Поскольку материнская плата не содержит аналоговых частей, материнская плата также может использоваться в качестве общей платы управления, с широким спектром приложений.Материнская плата в дополнение к небольшой части прямой части компонентов чипа в основном предварительно собрана и протестирована на заводе, и предварительно записанные процедуры в микроконтроллер.

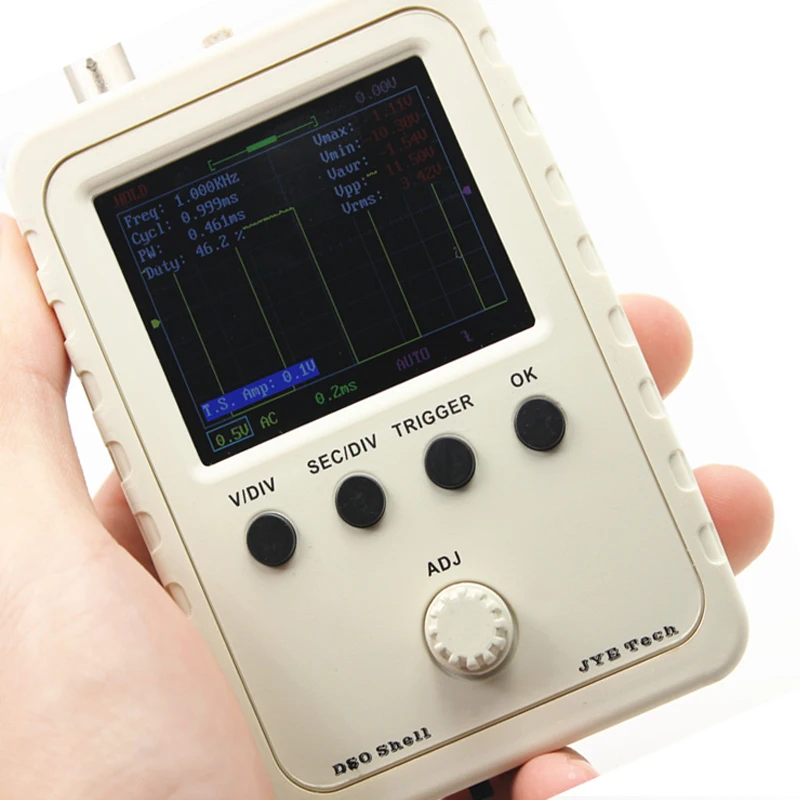

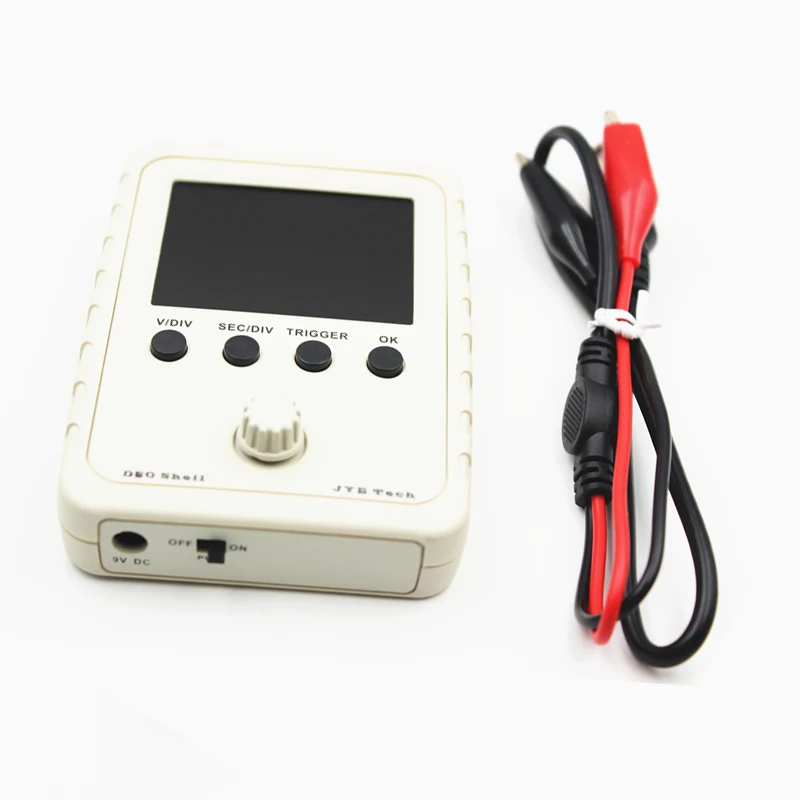

Оболочка осциллографа с полной оболочкой, которая отделяет панель и верхнюю и нижнюю перегородку для облегчения пользователя для изменения.

В качестве оболочки осциллографа используется поворотный переключатель кодировщика, что делает настройку параметров по сравнению с DSO138 значительно удобной.

Кроме того, диапазон чувствительности корпуса осциллографа к обоим концам расширения, high-end до 5 мВ/div, low-end до 20 в/div, DSO138 соответствующий диапазон чувствительности составляет 10 мВ/div-5 В/div.

Соответствующая информация (пожалуйста, скопируйте ссылку на браузер для загрузки)

Инструкция по применению ---

Www.jyetech.com/Products/LcdScope/DN150-04_AssemblyGuide_cn.pdf

Часто задаваемые вопросы, советы по сборке и устранение проблем

Http://www.jyetech.com/Products/LcdScope/DN150-10_Faq_Tips_Troubleshooting_cn.pdf


Особенности:

    Максимальная частота дискретизации в реальном времени: 1 Msps
    Точность: 12Bit
    Глубина буфера выборки: 1024 байт
    Ширина аналогового диапазона: 0-200 кГц
    Вертикальная чувствительность: 5 мВ/Div-20 в/Div (ход на 1-2-5)
    Вертикальное смещение регулируется с индикацией
    Вход сопротивление: 1mом
    Максимальное Входное напряжение: 50Vpp (1: 1 зонд), 400Vpp (10: 1 зонд)
    Метод соединения включает DC/AC/GND
    Горизонтальный временной диапазон: 10μs/Div-50 s/Div (прогрессивный на 1-2-5)
    С автоматическим, обычным и одиночным триггерным режимом, легко запечатлеть мгновенную форму волны
    Может срабатывать при подъеме или падении края
    Уровень срабатывания регулируется с индикацией
    Может быть замечен до триггерной формы волны (отрицательная задержка)
    Может быть заморожен в любое время отображения формы волны (функция удержания)

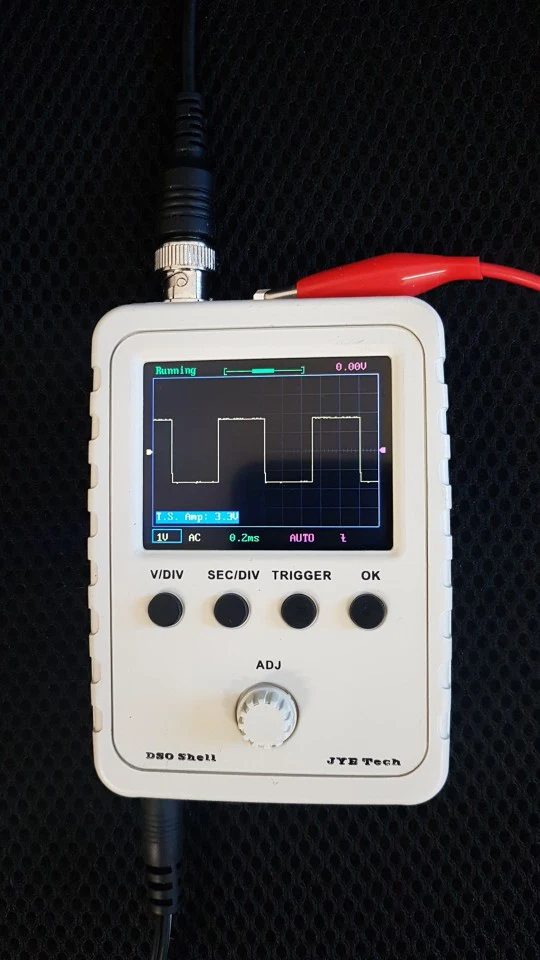

    Поставляется с 1 кГц/3,3 В квадратной волны тестовый источник сигнала

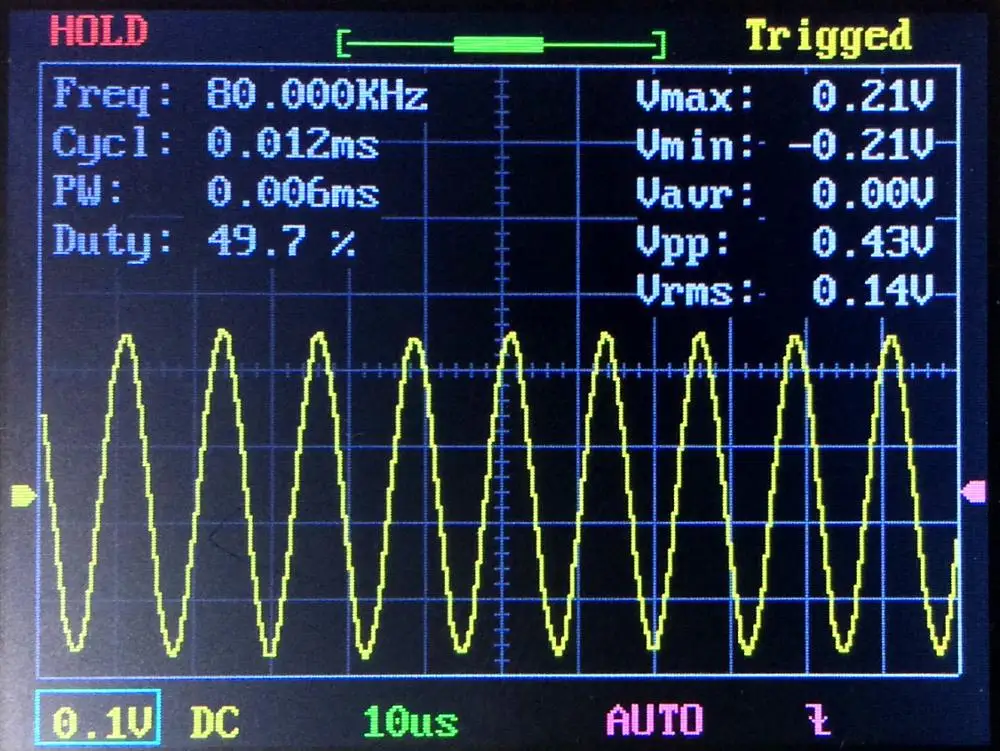

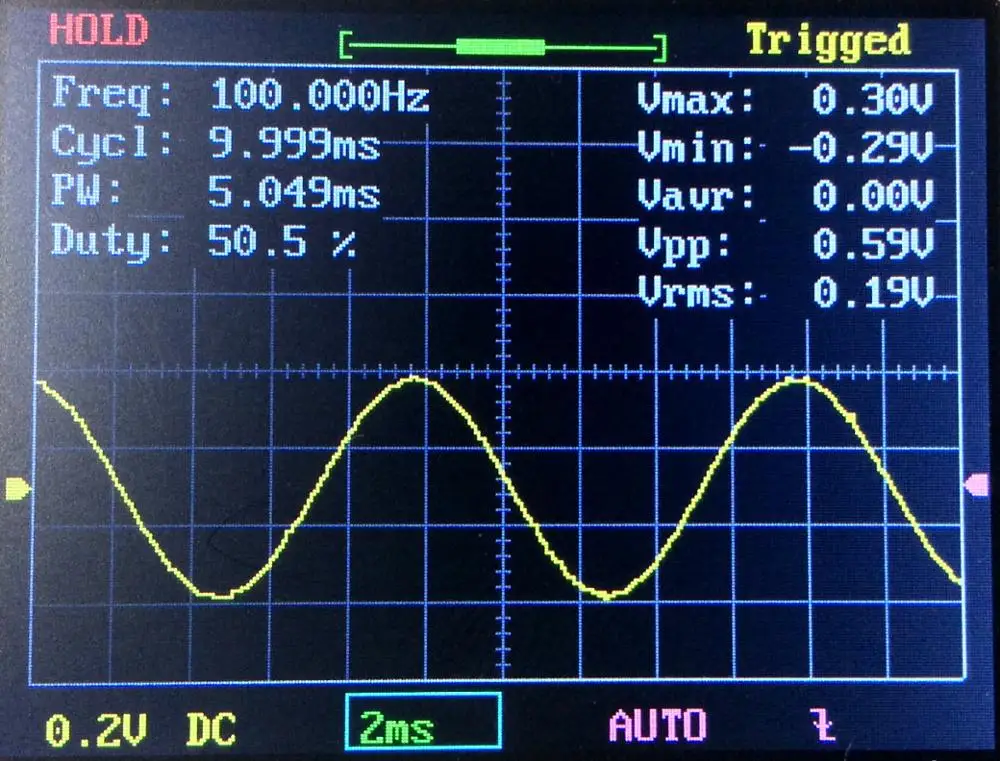

    С параметрами формы волны цифрового дисплея, может отображать параметры: частота, цикл, ширина импульса, рабочий цикл, максимум, минимум, среднее, пик и пик, RMS
    Сохраните/вспомните форму волны, выключите форму волны не исчезнет
