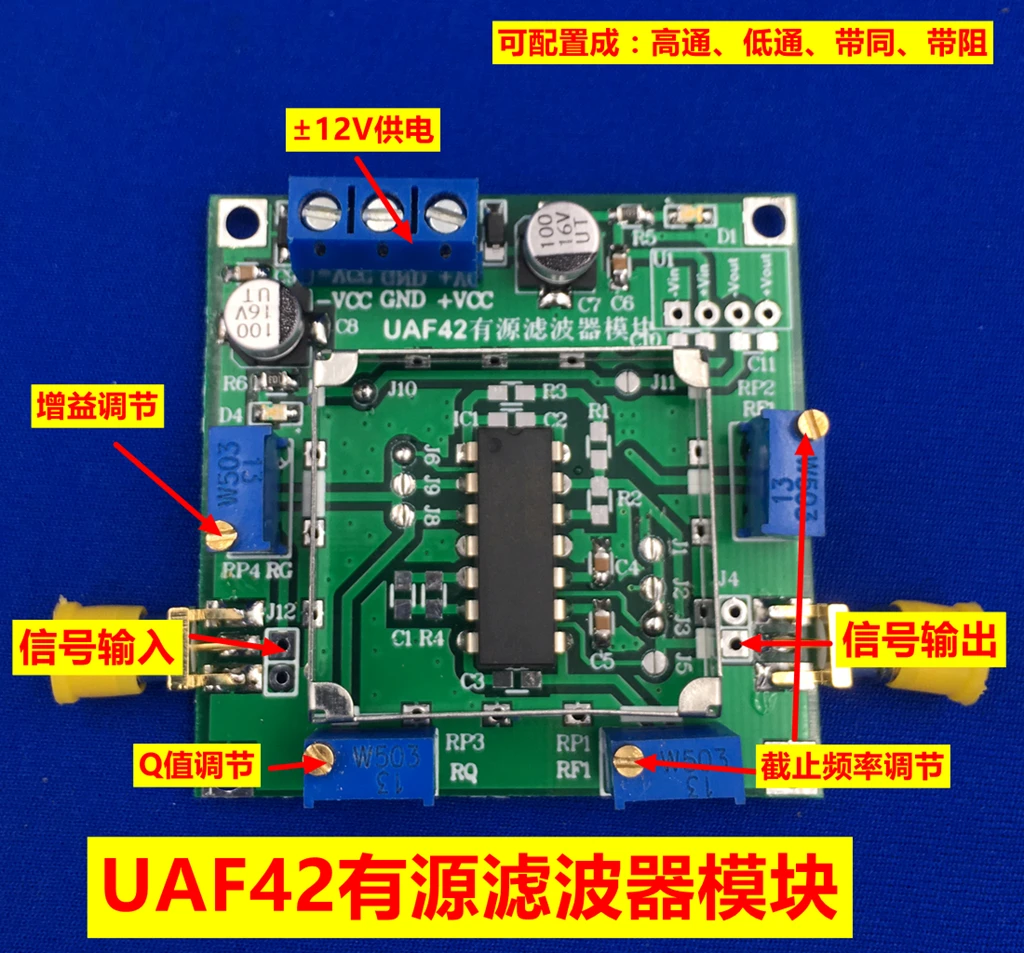

UAF42 высокопроходный фильтр для нижних частот активный модуль фильтра

Модуль активного фильтра (UAF42) I. Применение продукции:Фильтр-это электронное устройство, которое позволяет передавать полезный сигнал плавно, подавляя нежелательные (или разлагающиеся) Частотные сигналы. Он часто используется для обработки сигналов, передачи данных и подавления помех в инженерии. Основные Пассивные компоненты R, L и C, состоящие из аналогового фильтра, начиная с 60s, интегрированный операционный усилитель получил фильтр источника быстрого развития, состоящий из it и R, C, не имеет никаких преимуществ индуктивности, малый объем и вес светильник. Кроме того, из-за высокого коэффициента усиления напряжения и входного сопротивления интегрального операционного усилителя выходное сопротивление очень низкое, И активный фильтр, состоящий из него, имеет определенное усиление напряжения и эффект буферизации. Таким образом, активные фильтры на основе усилителей и R и C становятся все более широко используемыми. С развитием микро электроники, было возможно интегрировать некоторые резисторы и конденсаторы с OP AMP на чипе для формирования универсального активного фильтра (UAF). Чип очень интегрирован и интегрирует сопротивление и емкость, необходимые для проектирования фильтра. В приложении только несколько внешних устройств могут легко создать исходный фильтр. UAF42 BB (Burr-Brown) является представителем этого класса активных фильтров общего назначения. Он может быть широко использован в высокой проходной, низкой проходной и полосовой проходной конструкции фильтра. Он использует аналоговую структуру типичного состояния, регулируемую (state-variable), которая включает в себя реверсивный усилитель и два интегратора. Интегратор включает емкость 1000μ F (± 5%). Поэтому решается проблема получения конденсатора с низкой потерей (с низкой потерей) в конструкции преобразователя активной волны.   UAF42 имеет следующие характеристики:Универсальность сильна, может быть спроектирована как фильтр high pass, low pass, band pass и band stop в соответствии с потребностями;Простой дизайн. BB также разработала программное обеспечение для UAF42, которое может быть использовано для удобного и гибкого дизайна различных типов фильтров.Он имеет высокую точность частоты и высокое значение Q;В чипе 1000pF ± и 5% конденсаторов.   Два, физическая карта продукта:       Трех вариантах технические показатели 1 Напряжение питания: максимальное напряжение ± 18 в 2, может быть настроен как фильтр низких частот (Включите J6 \ J3), фильтр полосовых частот (J9 \ J2), фильтр высоких частот (J6 \ J1)) 3. Буферная конфигурация вывода 4, некоторые диаграммы эффекта фильтра Полосовой фильтр эффект Фильтр высоких частот эффект С фильтром нижних частот эффект
