Многоканальный последовательный старт времени Регулируемый цикл ВКЛ и ВЫКЛ

Многоканальный последовательный старт времени Регулируемый цикл ВКЛ и ВЫКЛ

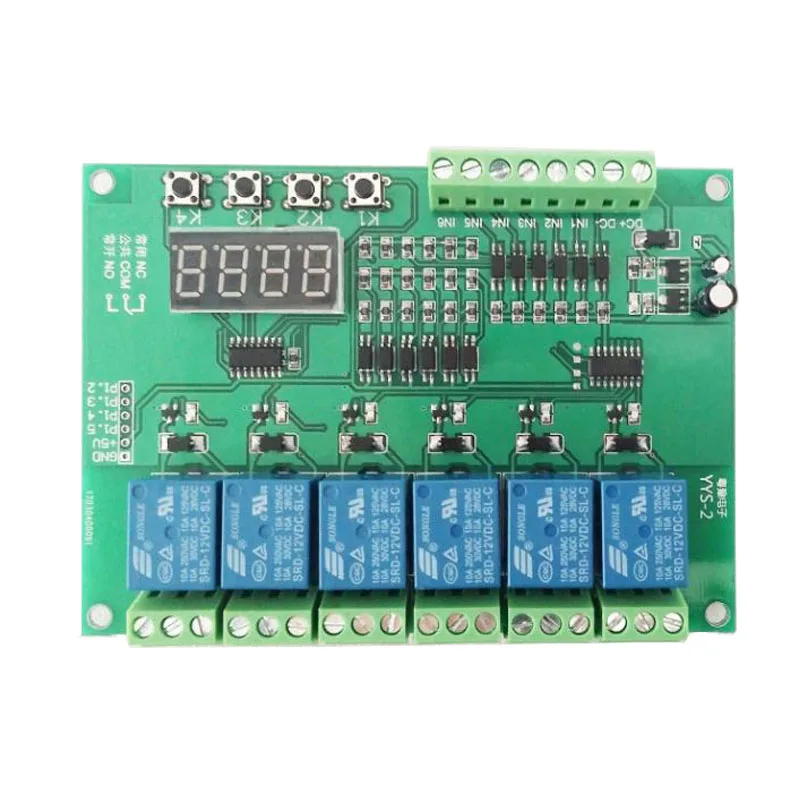

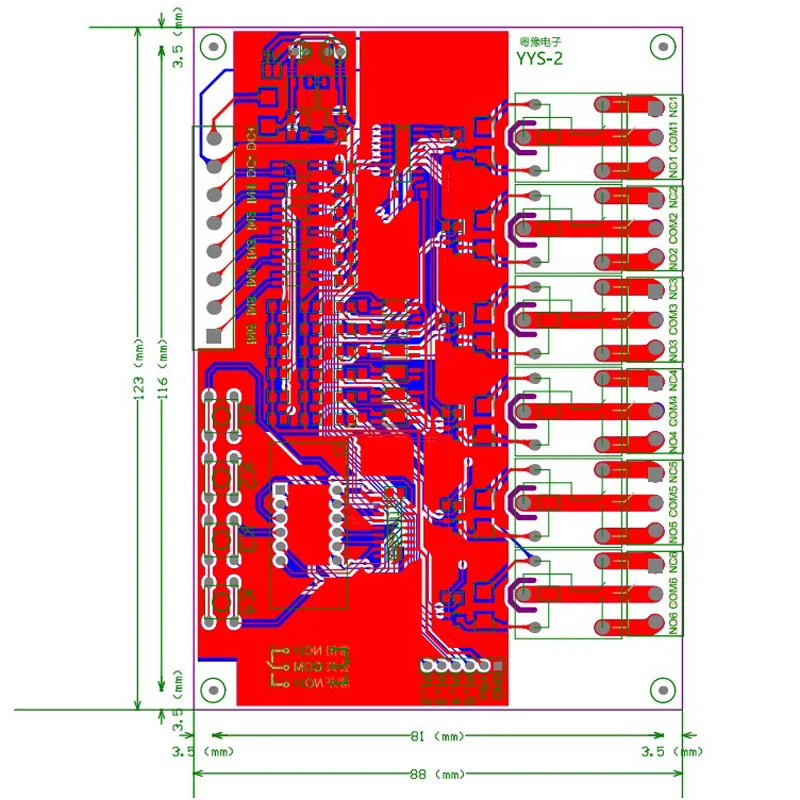

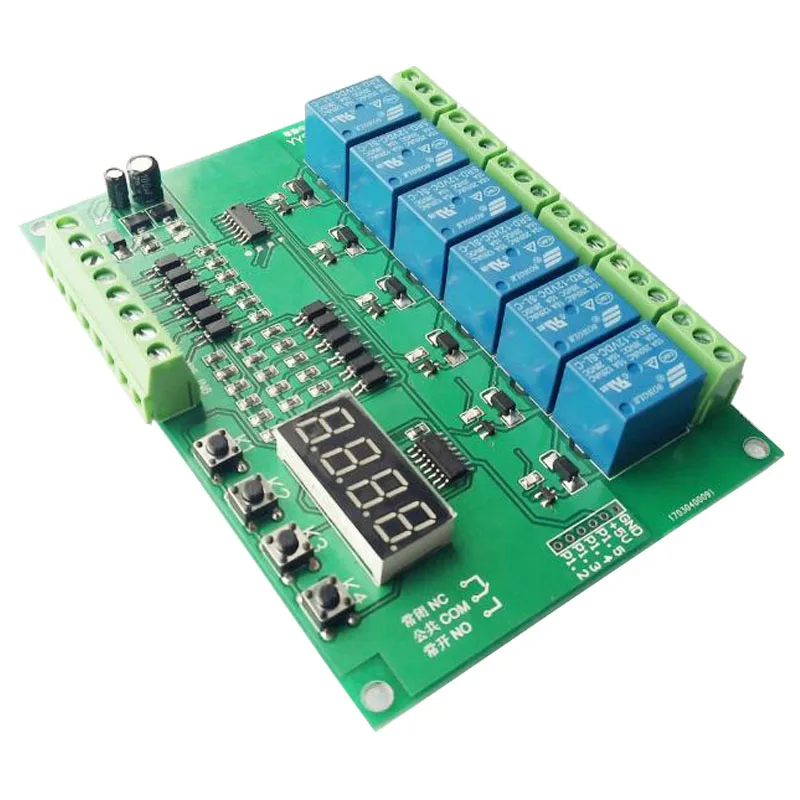

1. Модель: YYS-2 поставляется с несколькими часто используемыми функциями, вы можете управлять электромагнитным клапаном, насосами, двигателями, огнями и другими ходовыми

2. Входное напряжение: постоянный ток 5/12 / 24 В опционально

3. Выходная мощность: может управлять DC или 5A в пределах нагрузки переменного тока

4. Диапазон времени: от 0,1 до 999 минут в любое время регулируется

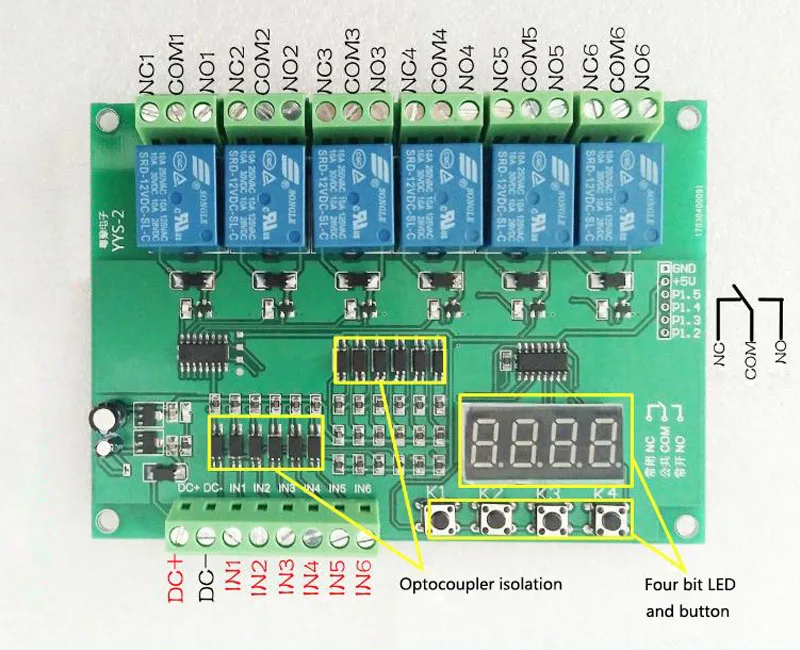

5. Описание порта проводки:

1. DC +: входное напряжение постоянного тока

2. DC-: вход постоянного тока питания отрицательный

3. 1 ~ IN6: вход сигнала (NPN, отрицательный триггер)

4. Нет: реле обычно открытый интерфейс, реле тянет перед подвеской, после соединения с COM коротко

5. COM: общий интерфейс реле

6. C: реле нормально закрытого интерфейса, реле перед подключением к COM коротко, потяните после подвески

6. Список функций:

P-11: самоблокировка: сигнал 1; Реле 1 старт; Снова сигнал 1; Реле 1 стоп (шесть независимых; Может быть срабатывает отдельно)

P-12: Блокировка: сигнал 1; Реле 1 старт, другое реле стоп; Сигнал 2; Реле 2 старт, другое реле стоп; (шесть блокировок; одновременно работает только одно реле)

P-13: пробежка: к сигналу 1, реле 1 запускается; Сигнал 1 исчезает, реле 1 останавливается; (шесть линий независимы друг от друга; Может срабатывать отдельно)

P-14: сигнал 1; Реле 1; Задержка выключения; Сигнал 2; Реле 2; Задержка выключения; (может быть установлен на 6 различных времени задержки, В то же время работает только одно реле) P -21: после включения питания; Запуск задержки реле (Может быть установлен в 6 различных времени задержки)

P-22: мощность после задержки реле выходной сигнал переключателя (10 мс) (может быть установлен в 6 различных времени задержки)

P-23: сигнал 1; Реле задержки запуска (может быть установлен в 6 различных времени задержки)

P-24: сигнал 1; Реле задержки вывода сигнала переключателя (10 мс) (может быть установлен в 6 различных времени задержки)

7. Описание параметров ключа: дисплей питания "----", который входит в режим ожидания;

1. Нажмите первый раз K1, (нужно более 1 секунды, чтобы быть эффективным, чтобы предотвратить ложный триггер) Дисплей: P-11: K2K3 Отрегулируйте основной режим, функция регулировки K4

2. Нажмите второй раз K1, на экране отображается: 1 001: K2 и K3 Отрегулируйте первый раз, K4 Отрегулируйте десятичную точку (единица времени)

3. Нажмите в третий раз K1, на экране отображается: 2 001: K2 и K3 Отрегулируйте во второй раз,

4. Нажмите на K1 в четвертый раз, на экране отображается: 3 001: K2 и K3 Отрегулируйте первый раз,

5. Нажмите на K1 в пятый раз, на экране отображается: 4 001: K2 и K3 Отрегулируйте во второй раз,

6. Нажмите первый раз K1, экран показывает: 5 001: K2 и K3 Отрегулируйте первый раз,

7. Нажмите на K1 в 7 раз, на экране отображается: 6 001: K2 и K3 Отрегулируйте во второй раз,

8. Нажмите восьмое время K1, покажите "- - -", чтобы войти в режим ожидания

8. Десятичное время описание единицы измерения:

1. X.X Десятичная точка в десять, диапазон времени: от 0,1 до 99,9 секунд

2. XXX нет десятичной точки, диапазон синхронизации: от 1 секунды до 999 секунд

3. XXX. Десятичные точки в бит, диапазон времени: от 1 минуты до 999 минут
