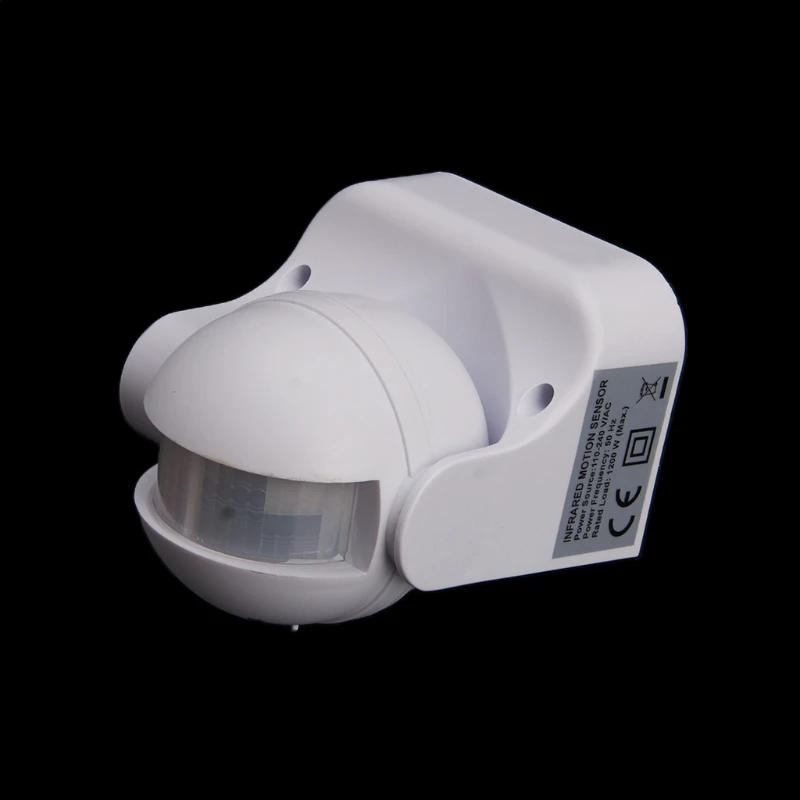

110 240 в 180 градусов Открытый IP44 Безопасности Инфракрасный датчик движения из pir

110 240 в 180 градусов Открытый IP44 Безопасности Инфракрасный датчик движения из pir

Описание:
Этот инфракрасный датчик движения-это новый тип энергосберегающего переключателя освещения, он принимает высокий детектор с настройкой чувствительности, интегральной схемой и SMT; он собирает автоматические, удобные, безопасные, энергосберегающие, практичные функции; он имеет широкий диапазон обнаружения, состоящий из вверх и вниз, влево и вправо области обслуживания; Он использует инфракрасные лучи человеческого движения в качестве источников сигнала управления, когда человек входит в Поле обнаружения, он начнет контролируемую нагрузку одновременно; он может автоматически идентифицировать день и ночь; он прост в установке и широко используется; он имеет функцию индикации мощности и индикации обнаружения

Установка:
1. Отключение питания
2. Ослабьте винт на нижней крышке, откройте отверстие для проводки, пропустите провод питания и загрузите его через нижнюю крышку.
3. Закрепите нижнюю крышку надутым винтом на выбранном положении.

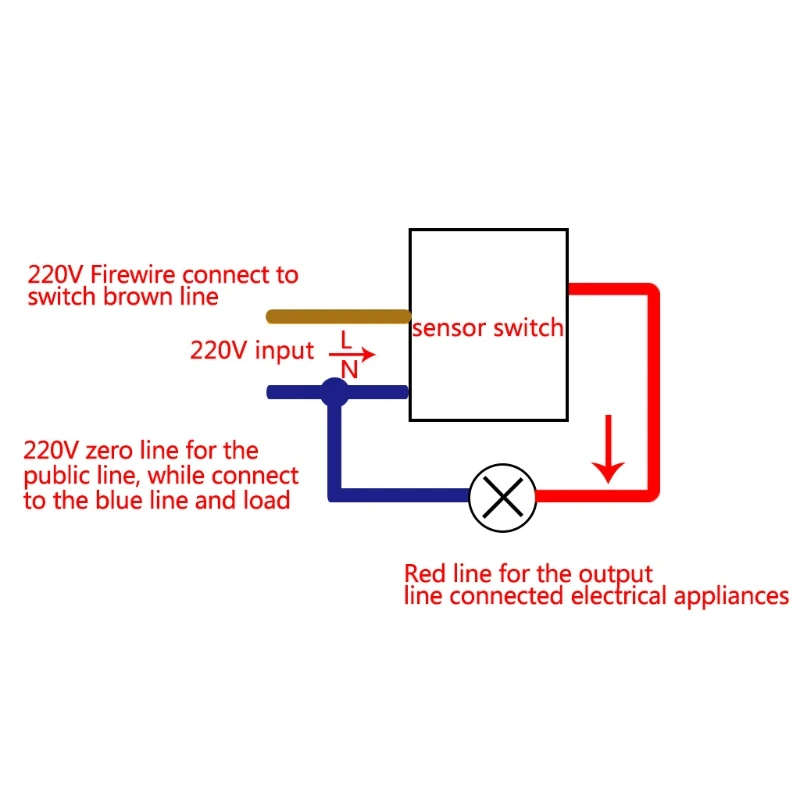

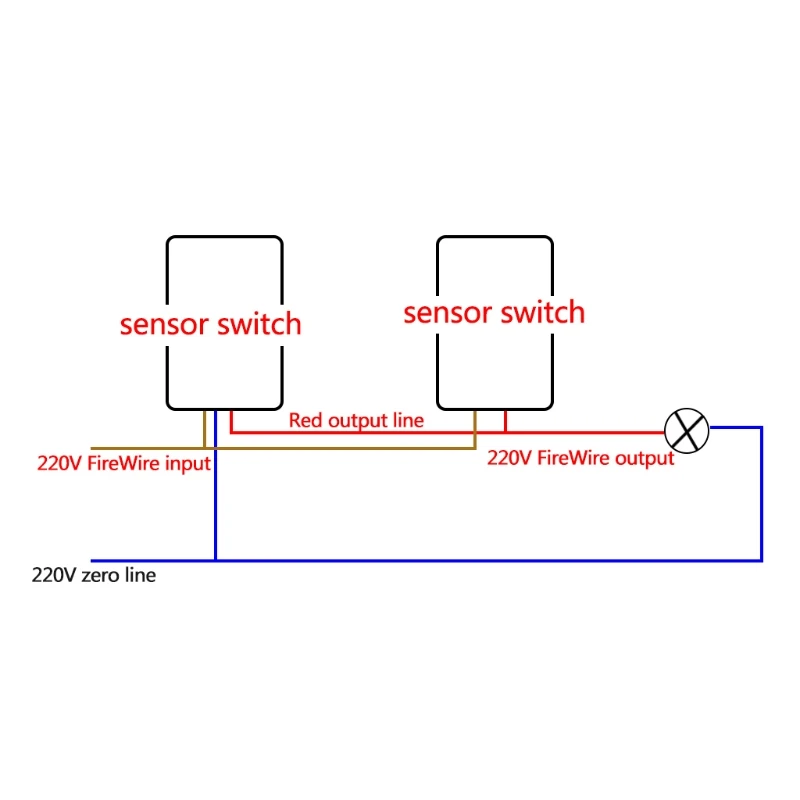

4. Подключите провод питания и нагрузки в колонку подключения в соответствии с таблицей подключения.
5. Поместите датчик на нижнюю крышку, плотно поверните винт, затем электрифицируйте его и проверьте

Функция:
1. область обнаружения: Широкий диапазон обнаружения состоит из вверх и вниз, влево и вправо (см. Следующую схему), диапазон обнаружения может быть скорректирован в соответствии с вашим желанием, но движущаяся ориентация в области обнаружения имеет большое отношение к чувствительности.
2. определение дня и ночи автоматически: окружающий свет ST09 может быть настроен в соответствии с Вашим желанием: когда поверните к солнцу (макс.), он будет работать днем и ночью, при включении в Луну (мин) он будет работать только при окружающем свете менее 3 люкс. Что касается регулировки, пожалуйста, обратитесь к способу тестирования.
3. время-задержка добавляется постоянно: когда он получает второй индукционный сигнал после первой индукции, он будет вычислять время еще раз на остальной части первого периода задержки (установленное время).
4. Время задержки регулируется: он может быть установлен в соответствии с Вашим желанием, минимум 10 сек ± 3 сек, максимум 7 мин ± 2 мин

Некоторые проблемы и способы решения:
1. Нагрузка не работает:
A. Пожалуйста, проверьте, правильно ли Подключено-проводка питания и нагрузки.
B. Пожалуйста, проверьте, хорошая ли нагрузка.
C. Пожалуйста, проверьте, соответствует ли рабочий свет внешнему свету.
2. Чувствительность плохая:
A. Пожалуйста, проверьте, есть ли препятствия перед окном обнаружения для получения
Сигнал.
B. Пожалуйста, проверьте, слишком ли высокая температура окружающей среды.
C. Проверьте, находится ли источник индукционного сигнала в полях обнаружения.
D. Проверьте, соответствует ли высота установки высоте, указанной в инструкции.
E. Пожалуйста, проверьте правильность перемещения.
3. Датчик не может выключить нагрузку автоматически:
A. Пожалуйста, проверьте, есть ли постоянный сигнал в поле обнаружения.
B. Пожалуйста, проверьте, является ли задержка времени самой длинной.
C. Пожалуйста, проверьте, соответствует ли мощность инструкции.
D. Пожалуйста, проверьте, изменяется ли температура рядом с датчиком, например, кондиционер или центральное отопление и т. д.

Тест:

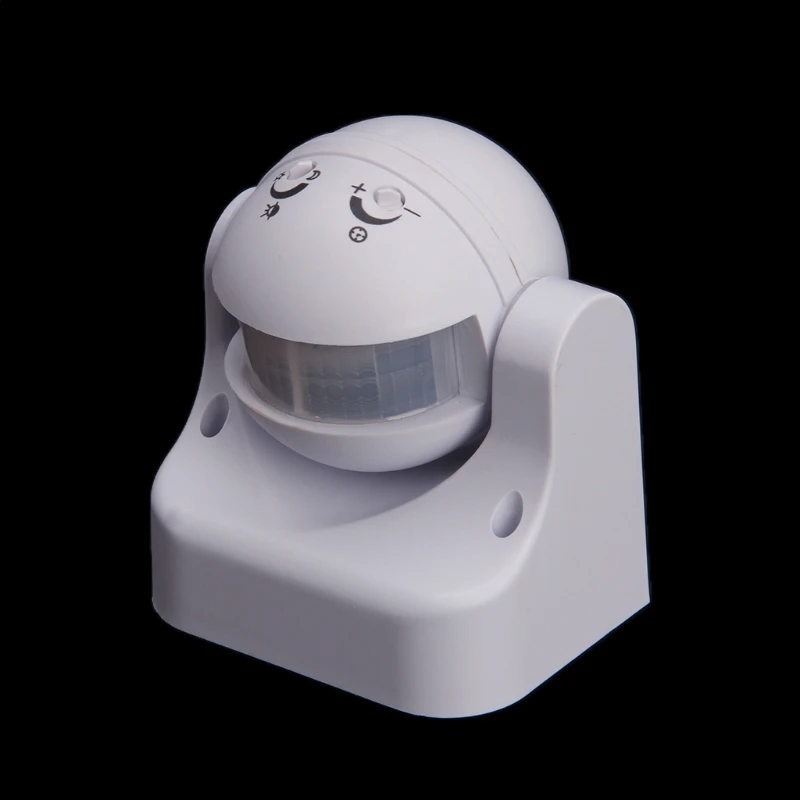

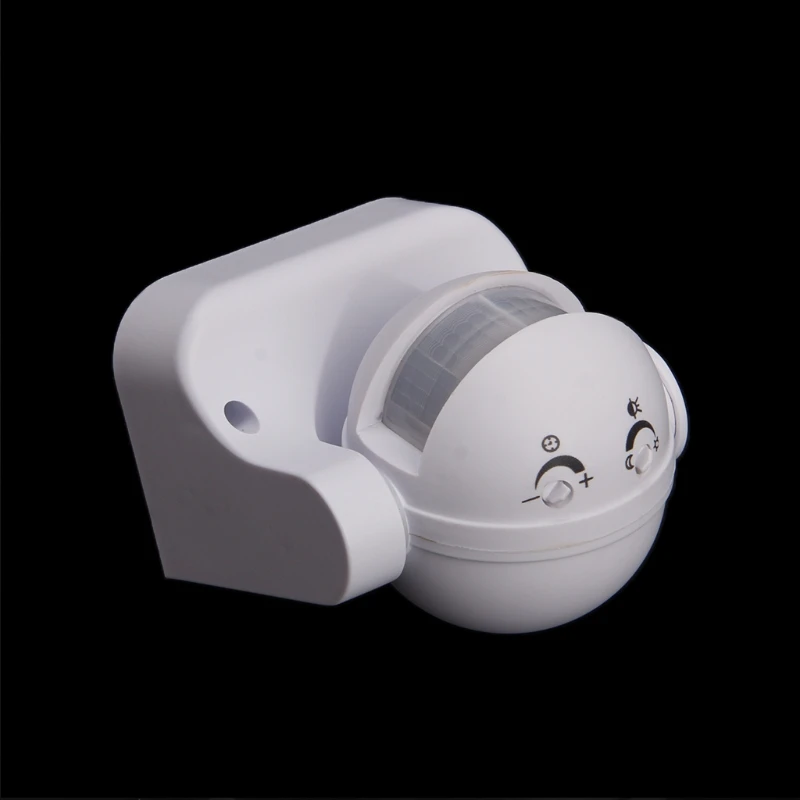

1. поверните ручку времени против часовой стрелки к минимуму; Поверните ручку люкса по часовой стрелке к максимуму (солнце), включите питание, контролируемая нагрузка не должна работать, требуя предварительного нагрева в течение 5-30 сек.
2. Датчик будет обнаружен снова через 5-10 сек после завершения первой индукции, нагрузка должна работать при получении сигнала датчика и прекращать работу в течение 7-13 сек без какого-либо датчика.
3. поверните ручку люкса до минимального значения против часовой стрелки, если вы проверяете его, когда окружающий свет превышает 3 люкс, Индукционная нагрузка не будет работать после того, как нагрузка перестанет работать; нагрузка должна работать, если вы закрываете окно обнаружения непрозрачным предметом (Полотенце и т. Д.), это будет регулярно, нагрузка останавливается, чтобы работать в течение 7-13 сек при отсутствии индукционного сигнала.
Примечание: При тестировании при дневном свете поверните ручку люкса в положение (солнце), в противном случае Сенсорная лампа не может работать!

Примечание:
1. Должен быть установлен электриком или опытным человеком.
2. Избегайте установки на предмет беспорядков.
3. Не должно быть препятствий и движущихся объектов перед окнами обнаружения для эффекта
Обнаружение.
4. Избегайте установки вблизи зон изменения температуры воздуха, таких как состояние воздуха, центральное отопление и т. д.
5. Учитывая вашу безопасность, пожалуйста, не открывайте крышку, когда вы обнаружите сцепку после установки.
6. Если есть разница между инструкцией и функцией, которую имеет продукт, пожалуйста, отдайте приоритет продукту и извините, Не сообщайте вам дополнительно

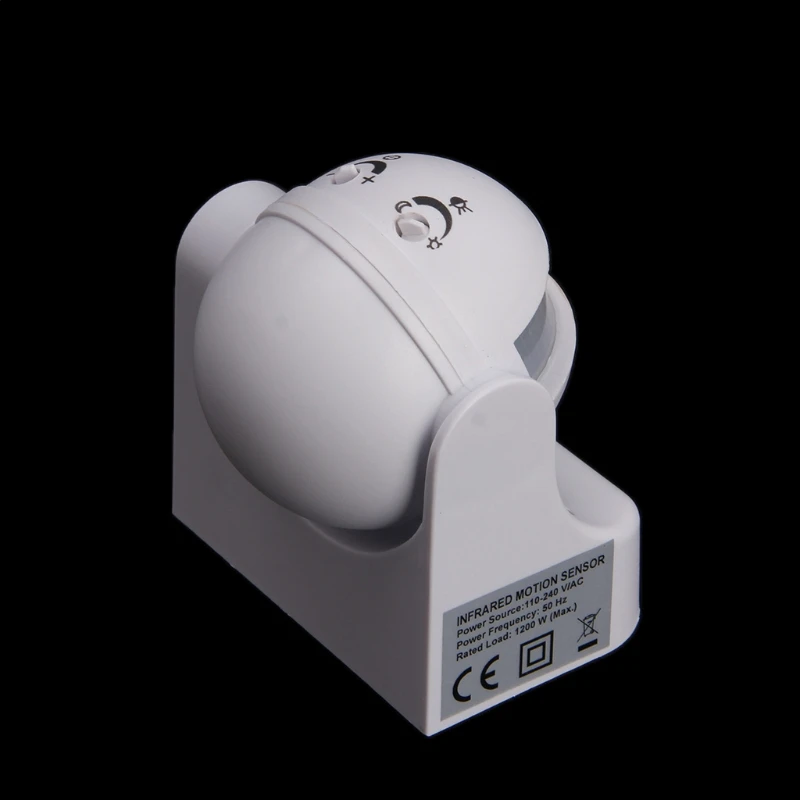

Характеристики:
Источник питания: 110-240 В переменного тока
Диапазон обнаружения: 180 °
Частота мощности: 50 Гц
Рабочая температура:-20 ~ + 40 °
Окружающий свет: 3-2000LUX (регулируемый)
Рабочая влажность: <93% RH
Время-задержка: Мин: 10 сек ± 3 сек Макс: 7 мин ± 2 мин
Высота установки: 1,8 м ~ 2,5 м
Потребляемая мощность: 0,45 Вт (рабочий) 0,1 Вт (статический)
Номинальная нагрузка: 1200 Вт (лампа накаливания) 300 Вт (Энергосберегающая лампа)
Номинальный ток: 10A
Скорость обнаружения: 0,6 ~ 1,5 м/с
Расстояние обнаружения: макс. 8 м (<24 см)
Количество: 1 комплект
Примечание:
1. Он должен быть установлен электриком или опытным человеком.
2. Избегайте установки на предметы беспорядков.

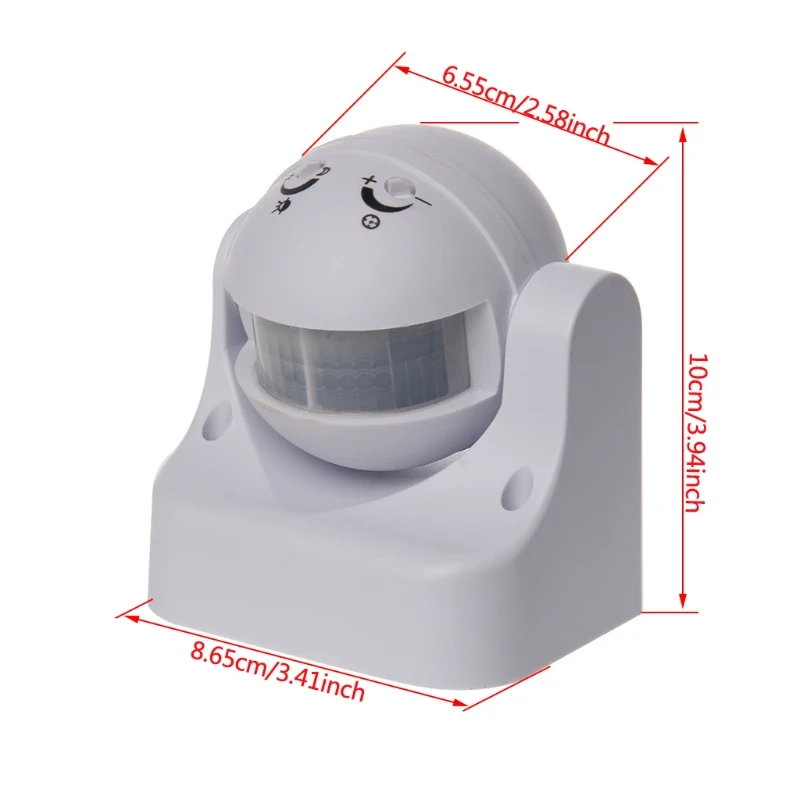

3. Допускается погрешность в 1-2 см из-за ручного измерения. Спасибо за понимание.
4. Мониторы не калибруются так же, цвет товара, отображаемый на фотографиях, может немного отличаться от реального объекта. Пожалуйста, выберите настоящий стандарт

В комплект входит:

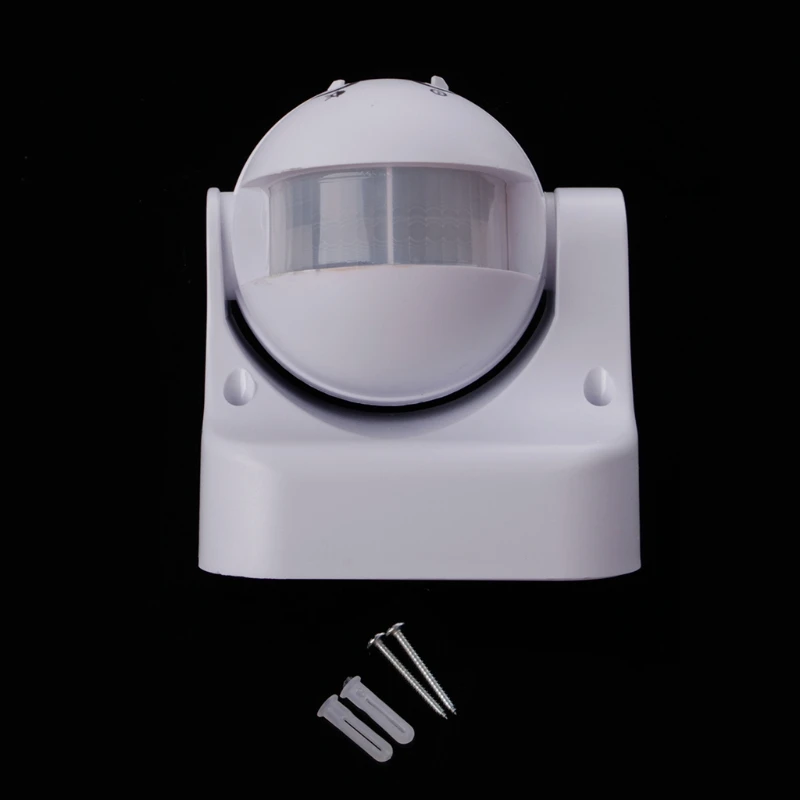

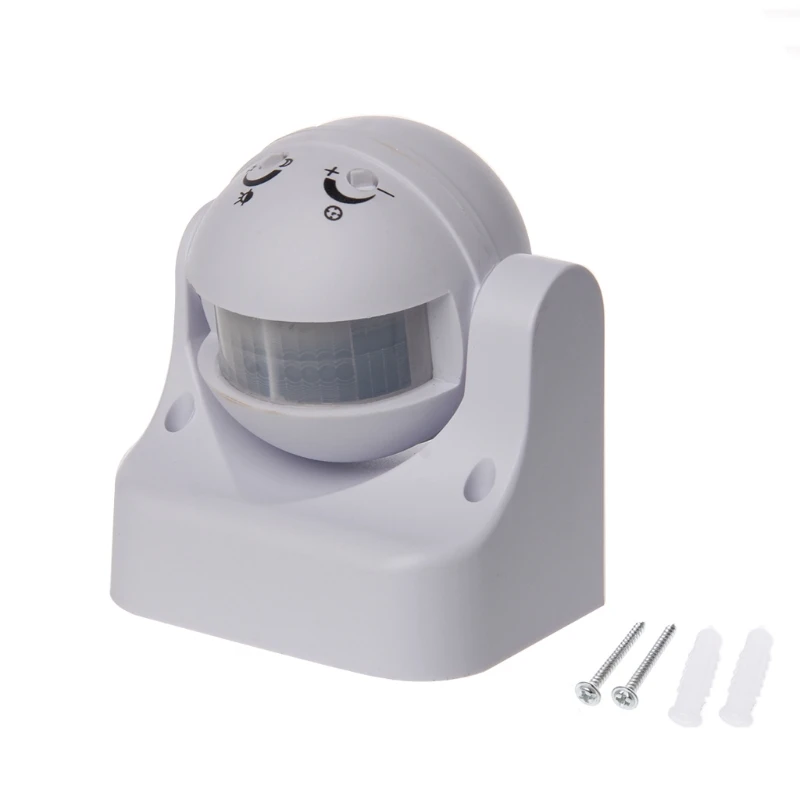

1 x инфракрасный датчик движения
1 комплект винтов для установки
1 шт. Руководство пользователя
