Модуль беспроводной RFID для чтения/записи 5 в постоянного тока 13 56 МГц 125 кГц 50 мА

Модуль беспроводной RFID для чтения/записи 5 в постоянного тока 13 56 МГц 125 кГц 50 мА

1. Описание:

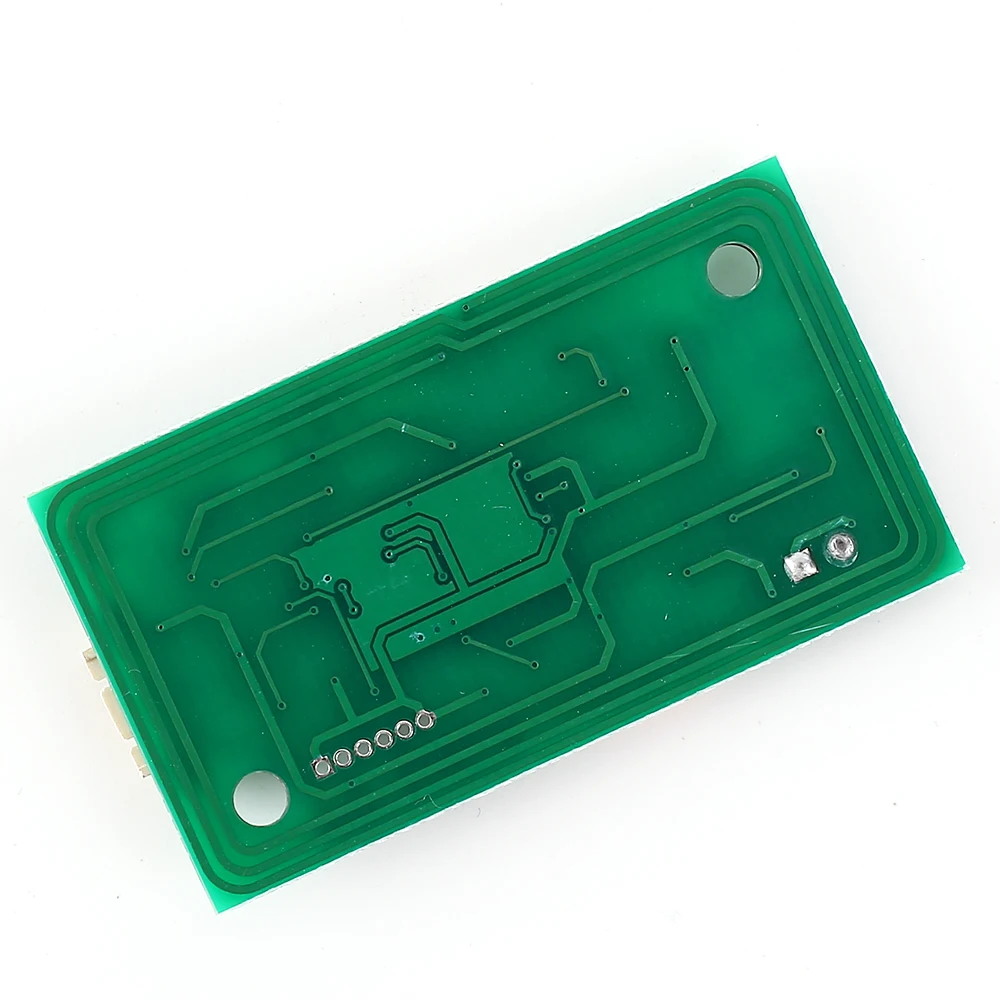

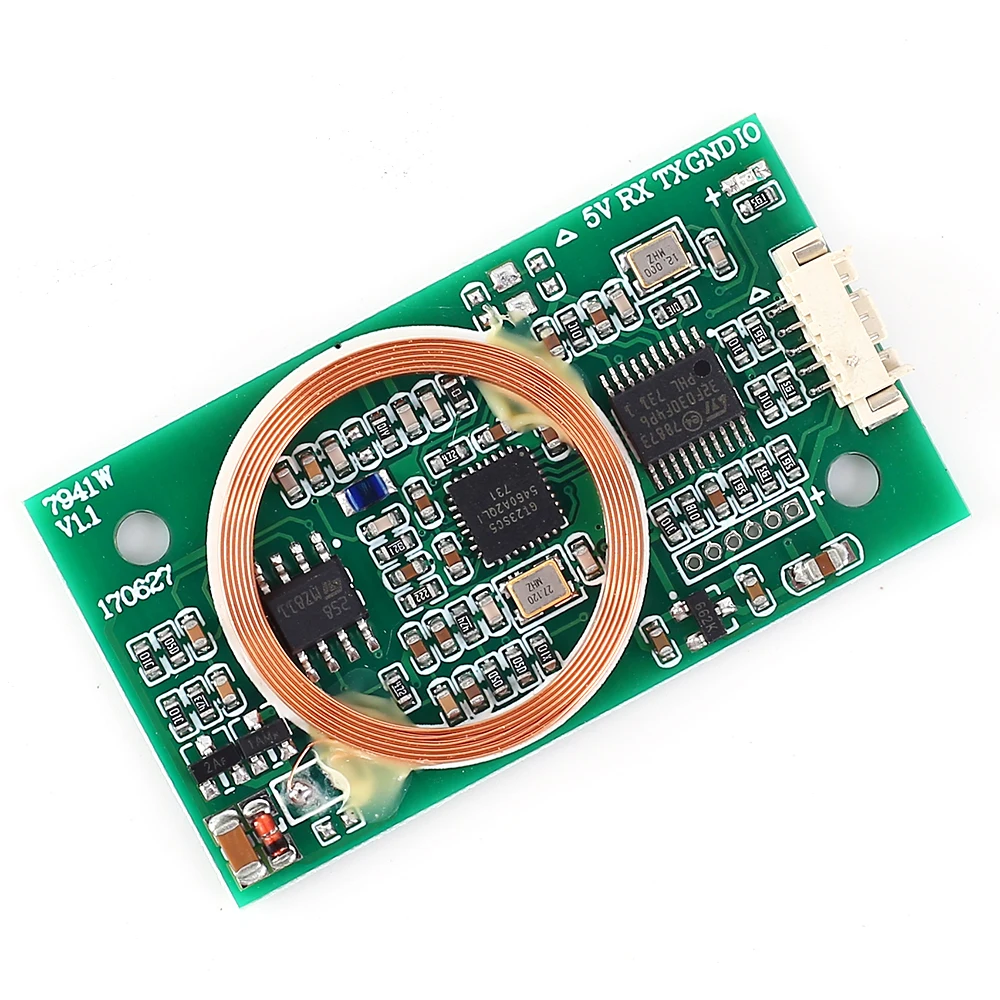

7941W является одним из нескольких протоколов двухдиапазонный чтения и записи. Еще раз, чтобы установить IC и ID чтения и записи. Он может читать различные IC отпечатков пальцев и удостоверения. Поддержка сменных маркеров UID карты, микросхемой чипом микропроцессорные карты, T5577 ID-карты.

2. Особенности:

1>. Напряжение: DC 5V

2>. Ток: 50mA

3>. Расстояние:> 5 см

4>. Размеры: 47mmX26mmX5mm

5>. Интерфейс: UART

6>. Поддержка чипов: ISO/IEC 14443 A/,NTAG, MF1xxS20, MF1xxS70, MF1xxS50

7>. EM4100, T5577 чтения и записи функция

8>. Операционная Температура: -25 ~ 85 градусов Цельсия

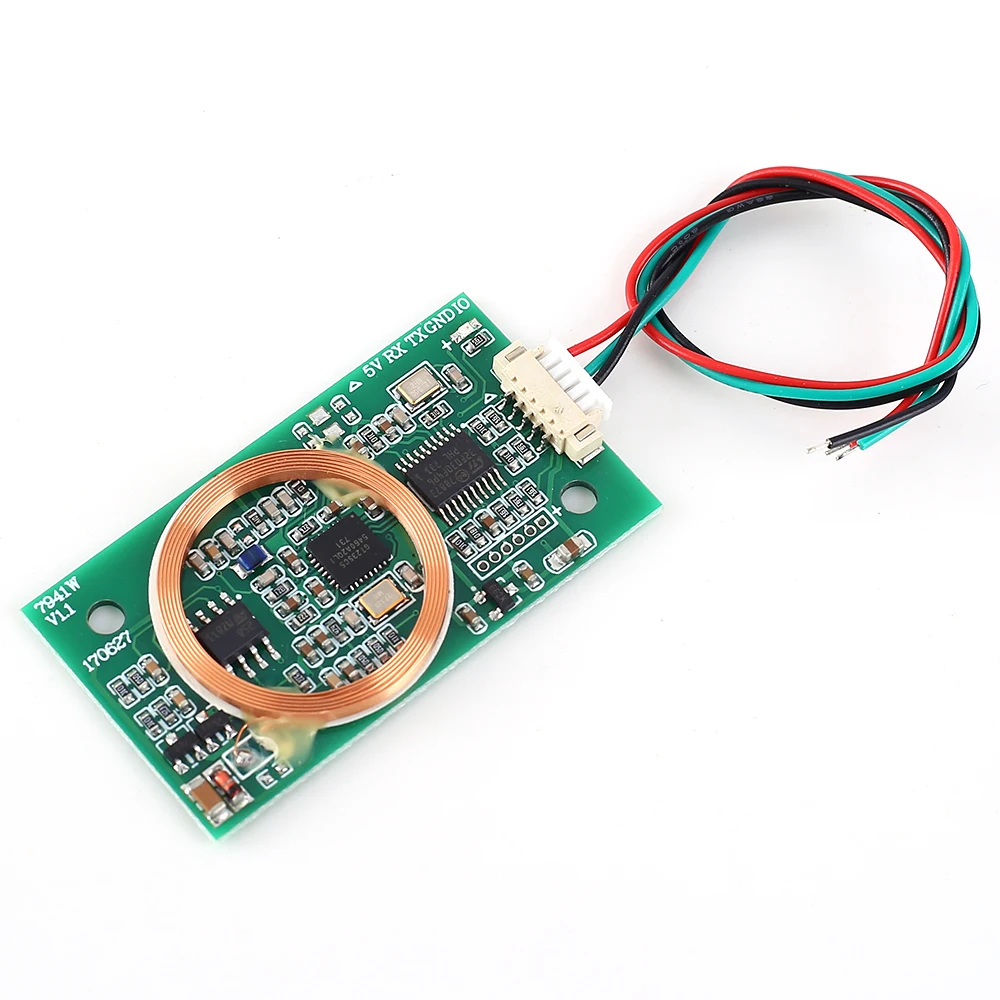

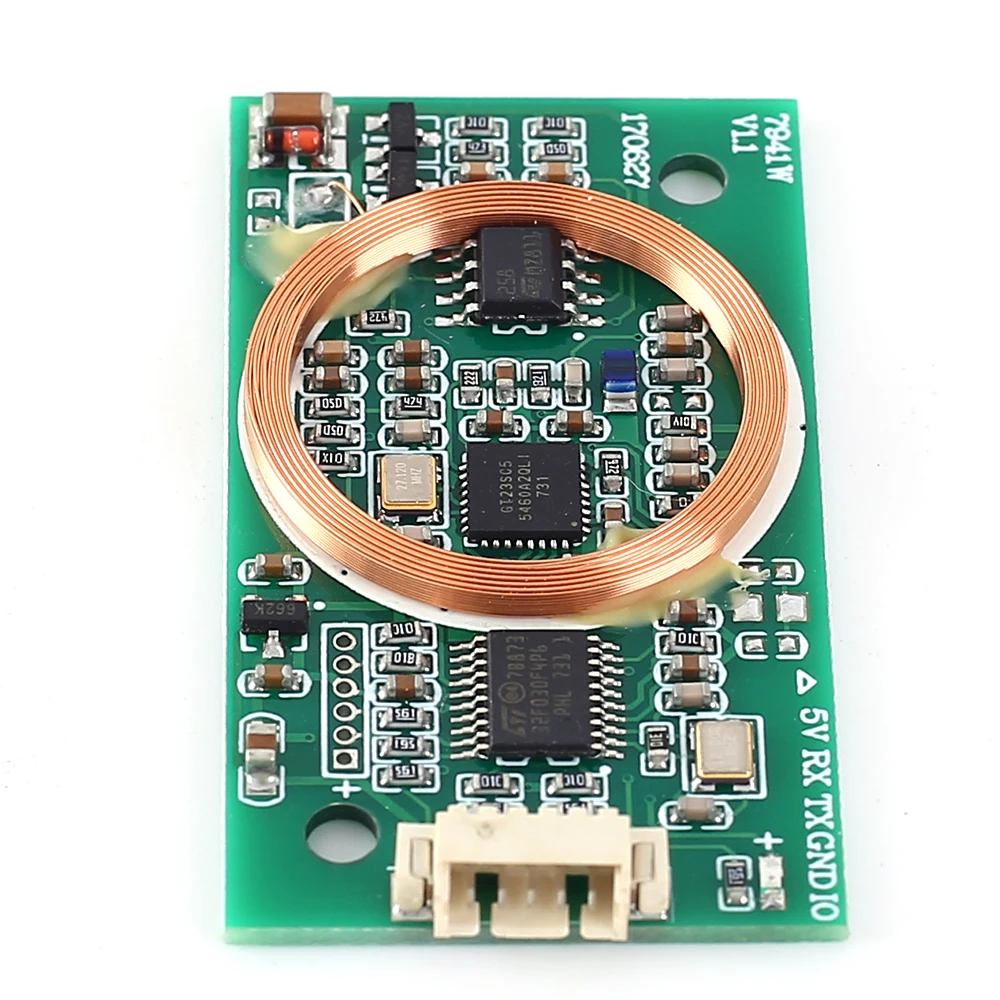

3. Подключение Введение:

1>.5V: DC 5V источника питания pin; В том случае, если вы используете линейность мощности, оно получает лучшие эффекты

2>.RX: Получение уведомлений о pin-код

3>.TX передачи pin-код

4>. Заземление: источника питания заземляющим контактом

5>. Ввод-вывод: определение

4. Протокол введение: (UART последовательный порт протокол передачи данных-как показано ниже)

Отправка протокол:

Протокол заголовка

Адрес

Команда

Данные Длина

Данных

Исключающее или проверить

AB BA

1 байт

1 байт

1 байт

1-255 байт

1 байт

Протокольной:

Протокол заголовка

Адрес

Команда

Данные Длина

Данных

Исключающее или проверить

CD-плеер постоянного тока

1 байт

1 байт

1 байт

1-255 байт

1 байт

1>. Протокол коллектора: отправьте письмо (0xAB 0xBA)

2>. Область применения: маленький (0xCD 0xDC)

3>. Адрес: по умолчанию 0x00

4>. Команда:

Отправка:

1). 0x10 читать сменных маркеров UID номер

2). 0x11 записи сменных маркеров UID номер (4 байт), используйте пароль по умолчанию ffffffffffff

3). 0x12 читать указанный сектор

4). 0x13 записи указано секторе

5). 0x14 изменения пароля группы A или группы B

6). 0x15 прочитайте идентификационный номер

7). 0x16 записи T5577 номер

8). 0x17 читать всех данных (M1-1K карты)

Возврат:

1).0x81 операции возврата успешно

2).0x80 возврат ошибка операции

5>. Данные Длина: означает, что должны быть указаны следующие данные Длина; Если itrsquos 0, затем следующие данные не произойдет

6>. Данные: чтение и запись данных

Передает данные:

1). Прочитайте указанный сектор: во-первых, байт данных представляет собой сектор; Второй байт означает, что некоторые блок отрасли; Третий байт означает или группы б пароль (0x 0A/0x0B); затем он поставляется с паролем 6 байт

2). Записи указано сектор: во-первых, байт данных представляет собой сектор; Второй байт означает, что некоторые блок отрасли; Третий байт означает или группы б пароль (0x 0A/0x0B); затем он поставляется с паролем 6 байт, а блок данные 16 байт

3). Изменить пароль: во-первых, байт означает, что некоторые отрасли; Второй байт означает или группы б пароль (0x 0A/0x0B); Затем он поставляется с текущий пароль 6 байт, а также новый пароль

Приема данных:

Прочитайте указанный сектор возврата формат данных, первый байт-это сектор; Второй байт-определенного блок сектор; Затем он поставляется с блоком данные 16 байт

7>. Исключающее или проверить: из-за другие байты в клетку, за исключением протокола заголовка

5. Например:

AB BA 00 10 00 10

AB BA 00 11 04 6D E9 5C 17 DA

AB BA 00 12 09 00 01 0A FF 10

AB BA 00 13 19 00 01 0A FF 00 01 02 03 04 05 06 07 08 09 01 02 03 04 05 06 07

AB BA 00 14 0E 00 0A FF 01 02 03 04 05 06 17

AB BA 00 15 00 15

AB BA 00 16 05 2E 00 B6 A3 02 2A

AB BA 17 07 0A FF 1A

6. Применение:

1>. Фингерпринта чтения и записи модуль

2>. Охраны входа переговорное устройство чтения и записи модуль

3>. Репликатора
