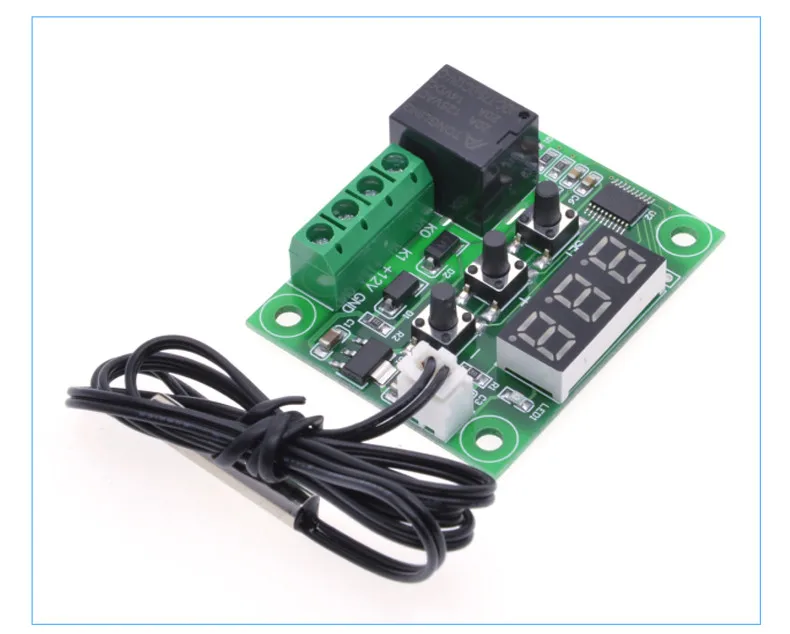

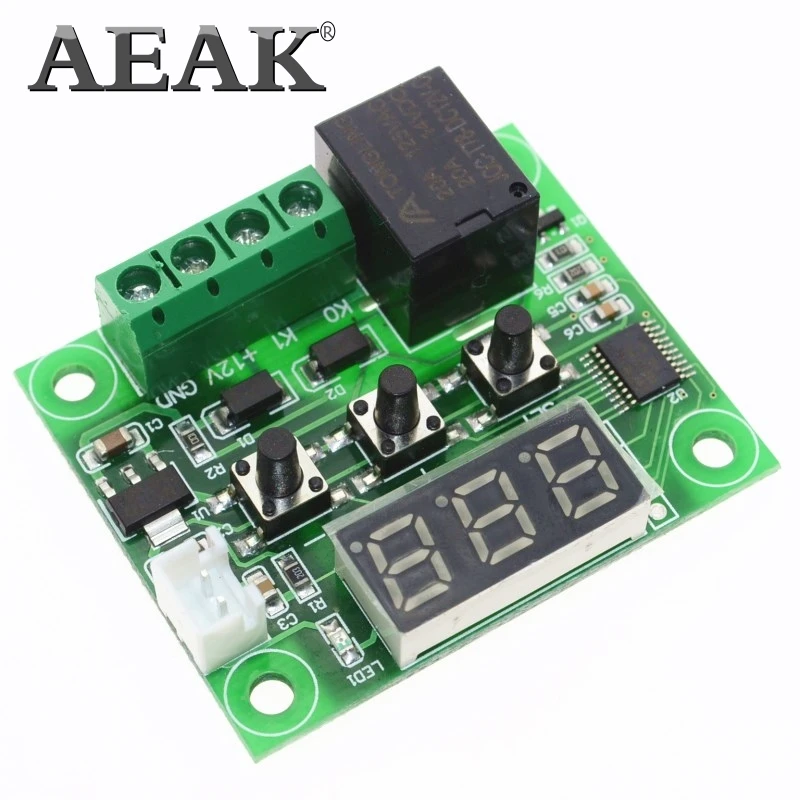

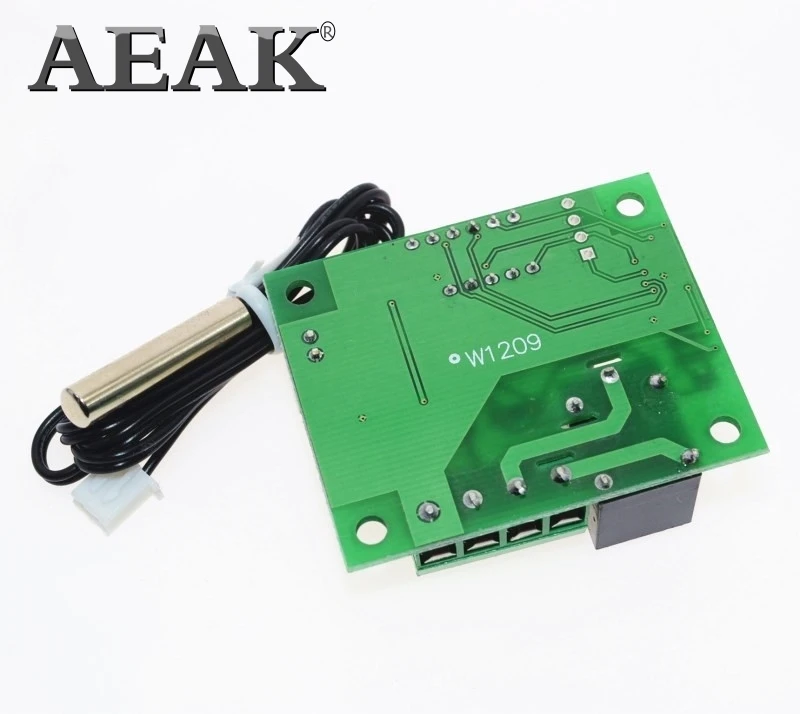

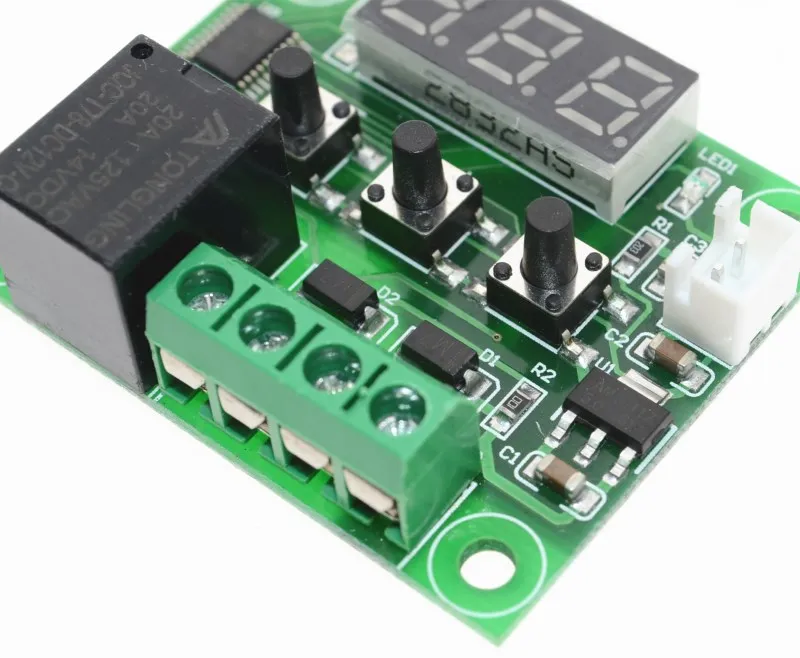

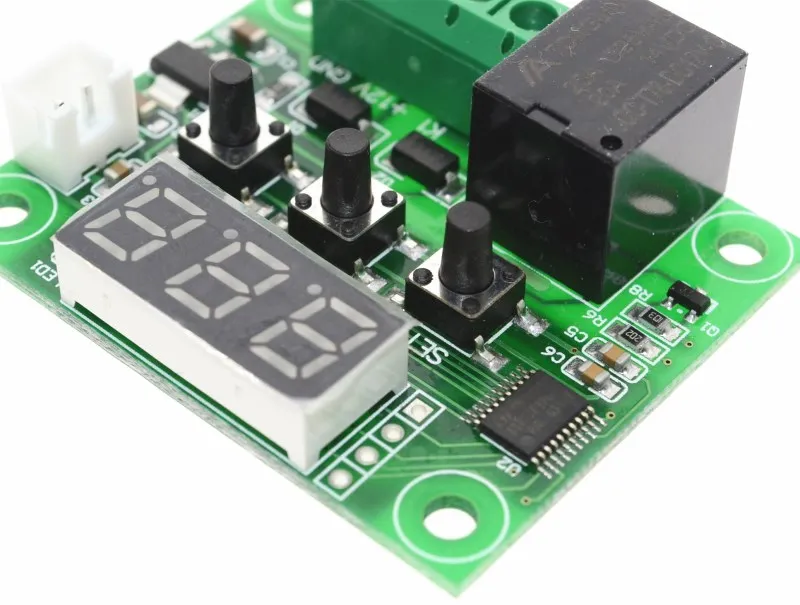

10 шт. W1209 температура отопления охлаждения термостат контроль температуры

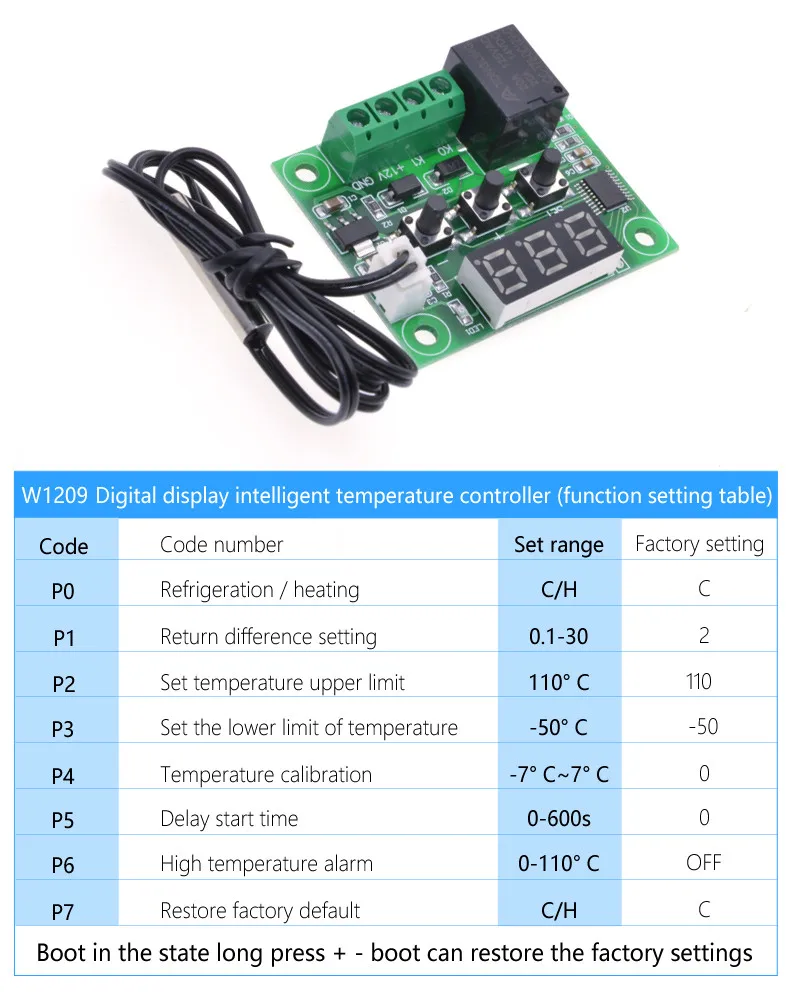

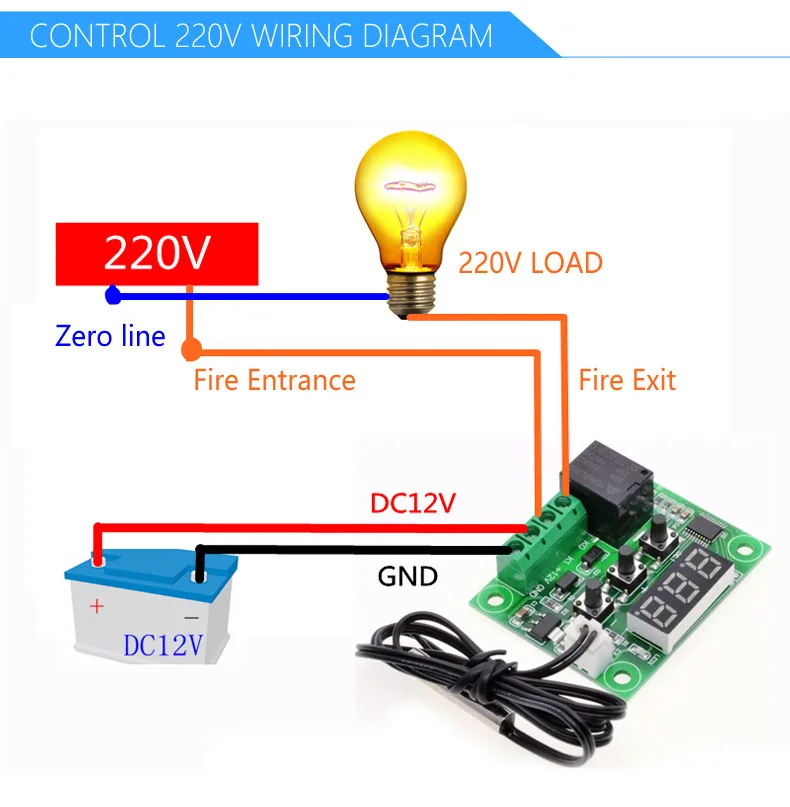

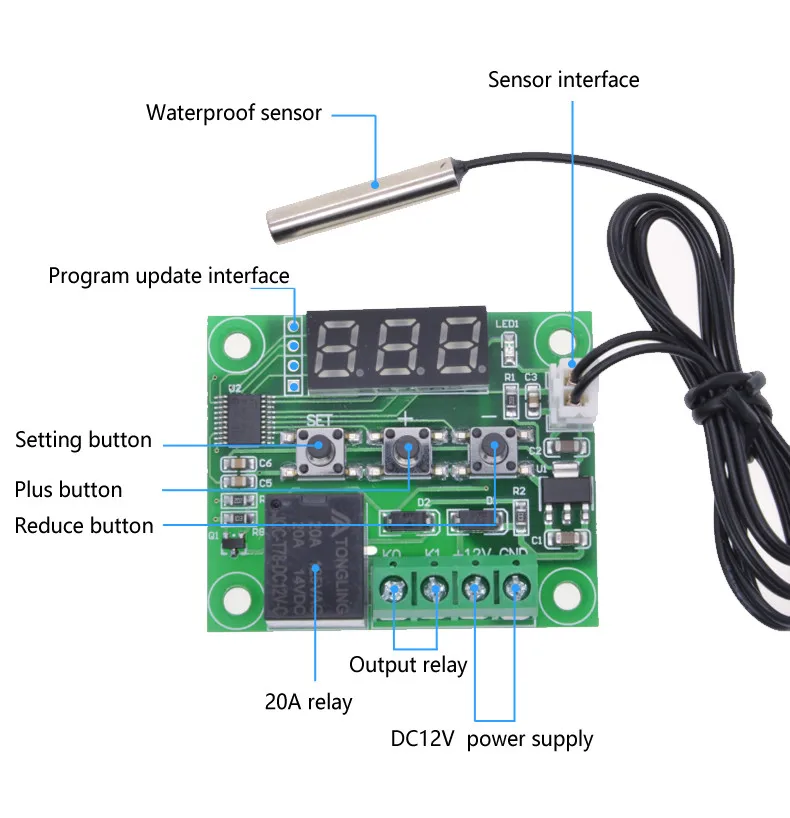

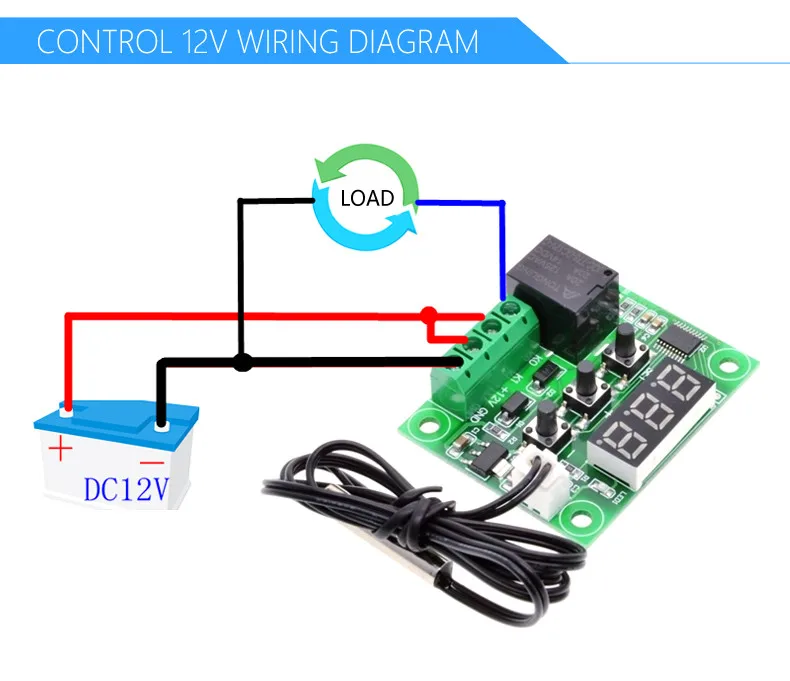

1. Применение Подключите блок питания и оборудование, к контроллеру питания, так как измеренная температура отображается, нажмите кнопку SET, температура дисплея мигает, нажмите "+" "-", чтобы установить нужную температуру (удерживайте кнопку на 5 секунд быстрее, поднимайте). После установки нажмите кнопку SET для подтверждения возврата, затем контроллер в соответствии с заданной температурой автоматически отключает реле!   2. Индикатор, описание состояния светодиодный Индикатор: показывает, что реле закрыто, выключено означает, что реле Отключено;   Цифровой: отображает датчик, 888 открытый, следуйте инструкциям для подключения датчика; Показать HHH для превышения максимальной температуры диапазона измерения, термостат будет вытеснен реле; Дисплей L диапазона измерения самой низкой температуры, термостат будет вытеснен реле; Дисплей --- Высокая температура сигнализации, термостат будет силой отключать реле;   3. Параметры Функция   Нажмите кнопку SET в течение 5 секунд для входа в основные настройки меню, нажмите кнопку «+»-«переключение P0-P8, нажмите и удерживайте кнопку, чтобы подтвердить, или автоматически через 10 секунд после того, как контроллер не будет работать с ключом, чтобы вернуть.     P0 охлаждение, режим нагрева: В интерфейсе главного меню P0 нажмите клавишу SET для входа в setup, нажмите "+" "-" для переключения в режим нагрева [H] [C] для режима охлаждения, нажмите кнопку SET, чтобы вернуть, нажмите кнопку SET или 10 секунд без кнопки управления автоматически подтвердите завершение.   [C] в режиме охлаждения: измеренное значение ≥ установочная точка + гистерезис, реле; Измеренное значение ≤ установочная точка, реле выключено; [H] в режиме нагрева: измеренное значение ≤ Заданная точка-гистерезис, реле; Измеренное значение ≥ Заданная точка, реле выключено;     P1 гистерезиса окружающая Обстановка: В интерфейсе главного меню P1 нажмите кнопку SET для входа в настройки гистерезиса, нажмите «+»-», чтобы установить гистерезис от 0,1 до 30, нажмите SET, чтобы вернуть после завершения длительного нажатия или 10 секунд без кнопки управления автоматически подтвердите завершение.   Режим охлаждения: когда измеренная температура ≥ заданное значение + возвратная разница, реле, охлаждение начинается; Когда измеренное значение температуры ≤ заданное значение, реле выключено, холодильник выключен. Например: среда 30 °C, 25 °C установлена, гистерезис установлен до 2 °C, после того, как реле питания закрыто, охлаждение начинается, когда охлаждение до 25 °C, реле выключено, на этот раз из-за отключения кулера температура начала повышаться, Когда установленное значение поднялось до 27 °C (точка установки + разница возврата) Реле закрывается, когда охладитель снова запускается, и т. Д. Контур между контрольной температурой 25-27 °C.   Режим нагрева: Когда измеренное значение температуры ≤ заданное значение-разница Назад, реле, Нагреватель начинается; Когда измеренное значение температуры ≥ заданное значение, реле отключается, обогреватель выключен. Например: среда 10 °C для настройки составляет 25 °C, гистерезис устанавливается на 2 °C, после того, как реле питания закрыло нагреватели, при нагревании до 25 °C, реле выключено нагревателем, на этот раз из-за отключения нагревателя температура начала падать, До точки установки тока 23 °C (разность точки установки-возврата), реле закрыто нагреватель начинается снова, и так далее цикл для контроля температуры в пределах 23-25 °C.     P2 предельный уровень максимальной температуры: Чтобы избежать неправильного использования других привело к заданной температуре слишком высок риск, самая высокая Настройка термостата укупорки определяет диапазон регулировки термостата Максимальная температура заданной точки. В интерфейсе главного меню P2 нажмите клавишу SET для входа в настройку, нажмите «+»-» для настройки заданной температуры (максимум 110), нажмите SET, чтобы вернуть после завершения длительного нажатия или 10 секунд без кнопки контроллер движения автоматически подтвердит завершение. Например: P2 устанавливается в 60 °C, самая высокая температура измеряется только 60 °C, когда температура поднимается до 60 °C, цифровая трубка отображает "H", реле силой отключено. Если вы хотите более высокую температуру для расширения области применения, вам необходимо отрегулировать Верхнее предельное значение.     P3 установить минимальный температурный предел: Во избежание неправильного использования других приводит к появлению температуры блокировки льда слишком низко, самая низкая из термостата установить более низкую функцию ограничения, определение области применения термостата регулирует минимальную температуру. В интерфейсе главного меню P3 нажмите клавишу SET, чтобы войти в настройку, нажмите «+»-«установить минимальную температуру (минимум-50), нажмите кнопку SET, чтобы вернуть после завершения долгого нажатия или 10 секунд без контроллера нажатия клавиш, автоматически подтвердит выполнение. Например: P3 установлен до-20 °C, самая низкая температура-20 °C может быть измерена, когда температура была понижена до-20 °C после светодиодный светодиодные дисплеи "L", реле силой отключено. Если вы хотите понизить температуру заданной точки, чтобы расширить область применения, вам нужно отрегулировать значение настройки нижнего лимита.     P4 изменением температуры: Когда измеренная температура и стандартное отклонение температуры или потому, что оборудование пользователя имеет особые потребности, вы можете использовать эту функцию для коррекции температуры перед коррекцией + = температурная коррекция эффективный диапазон от-7,0 до 7,0 (единица °C ). В интерфейсе главного меню P4 нажмите клавишу SET, чтобы войти в настройку, нажмите «+»-», чтобы установить значение коррекции, нажмите set, чтобы вернуть после завершения, длительное нажатие или 10 секунд без кнопки управления автоматически подтвердите завершение. Например: обычный дисплей 25 градусов; Коррекция температуры 0:00 показывает 25 градусов; Отображение коррекции температуры 26,5 1,5 градусов; Коррекция температуры-1,5 23,5 градусов при отображении.     Время запуска задержки P5 (единица измерения: секунды): При работе холодильника или обогревателя требуемая задержка может быть включена функция задержки для защиты срока службы оборудования. В интерфейсе главного меню P5 нажмите клавишу SET для входа в настройку, нажмите «+»-«установка времени задержки старта (единица: секунды), время задержки в диапазоне 0-600 секунд, Нажмите SET, чтобы вернуть после завершения длительного нажатия или 10 секунд без кнопки управления автоматически подтвердите завершение.   Режим охлаждения: первое включение питания, Если текущая температура ≥ заданное значение + возвратная разница, когда Охладитель не начинает охлаждение сразу после необходимости запуска заданного времени задержки для запуска. Режим нагрева: первое включение, Если текущая температура ≤ заданное значение-разница между временем назад, нагреватель не начинает нагреваться сразу после необходимости запуска заданного времени задержки.   Время простоя охладитель или нагреватель начинается между двумя прилегающими задержками время запуска больше, чем заданное значение, охлаждение начинается немедленно. Выключение охлаждения или нагревателя, прилегающий промежуток между двумя стартами меньше, чем установка времени запуска задержки, запуск снова после необходимости запуска охладителей полный комплект время задержки старта для запуска устройства. Время задержки отсчитывается мгновенно. Функция задержки старта равна нулю функции задержки выключения.   Например: режим охлаждения Установите задержку до 60 секунд, Если текущая температура ≥ Установите значение + разница возврата, когда термостат начинает задержку после включения, через 60 секунд поверните кулер. Когда вы достигаете желаемой температуры хладагента останавливается, затем время запуска, следующий раз, когда начинается охлаждение, если через некоторое время задержка, установленная кулером, работает немедленно или ждать окончания работы таймера.   P6 переключатель зуммера (эта функция является неправильной)   Функция сигнализации температуры P7: В интерфейсе главного меню P7 нажмите кнопку SET для входа в настройку, нажмите "+" "-", чтобы установить диапазон настройки температуры при высокой температуре 0-110 °C или выключить, чтобы выключить эту функцию (заводской по умолчанию 50 °C ). По завершению нажмите кнопку Установить для возврата, долгое нажатие установить или 10 секунд без кнопки управления автоматически подтвердите завершение. Когда температура достигает заданного значения сигнализации высокой температуры, цифровой дисплей --- одновременно выключает реле. При нажатии кнопки "-" значение настройки уменьшается до 0, затем нажмите кнопку "-" для отображения "OFF", в это время функция выключена, функция сигнализации при высокой температуре является неправильной.   P8 восстановление заводских настроек: Некоторые изготовленные человеком вызывают путаницу внутренней настройки термостата, один за другим, чтобы установить много времени, затем используйте эту функцию для восстановления заводских настроек.

В интерфейсе главного меню P8 нажмите кнопку SET, чтобы войти в настройку, нажмите «+», «-»-это [H], нажмите SET, чтобы вернуть после завершения длительного нажатия или 10 секунд без кнопки управления автоматически подтвердите полное восстановление заводских настроек. (Другой способ: в выключенном состоянии, Удерживая кнопку "+" и "-", затем ВКЛ, все вышеуказанные параметры возвращаются к заводским настройкам по умолчанию.)
