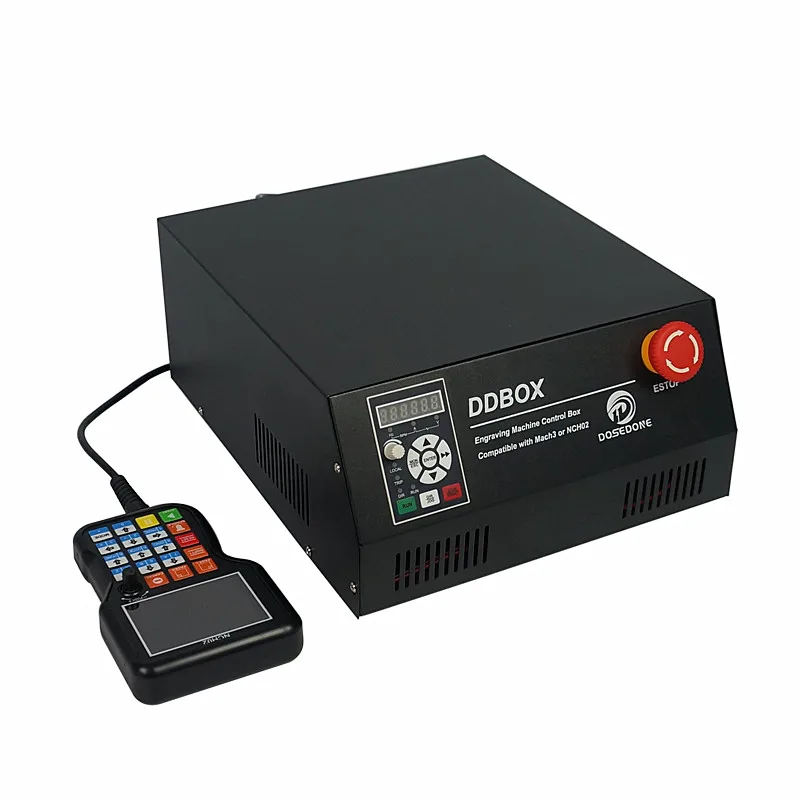

4-осевой независимый контроллер с ЧПУ

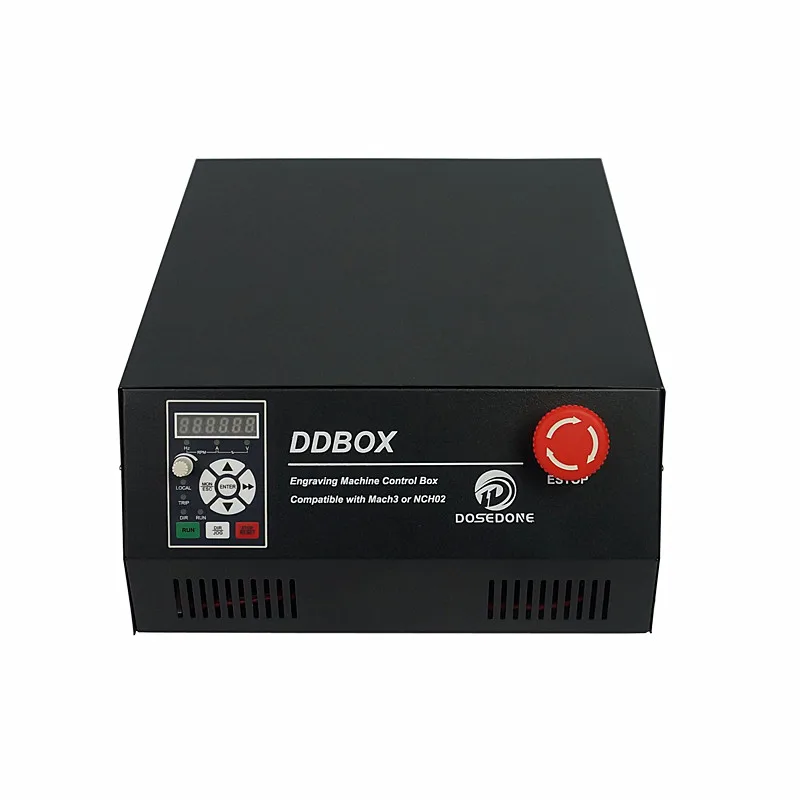

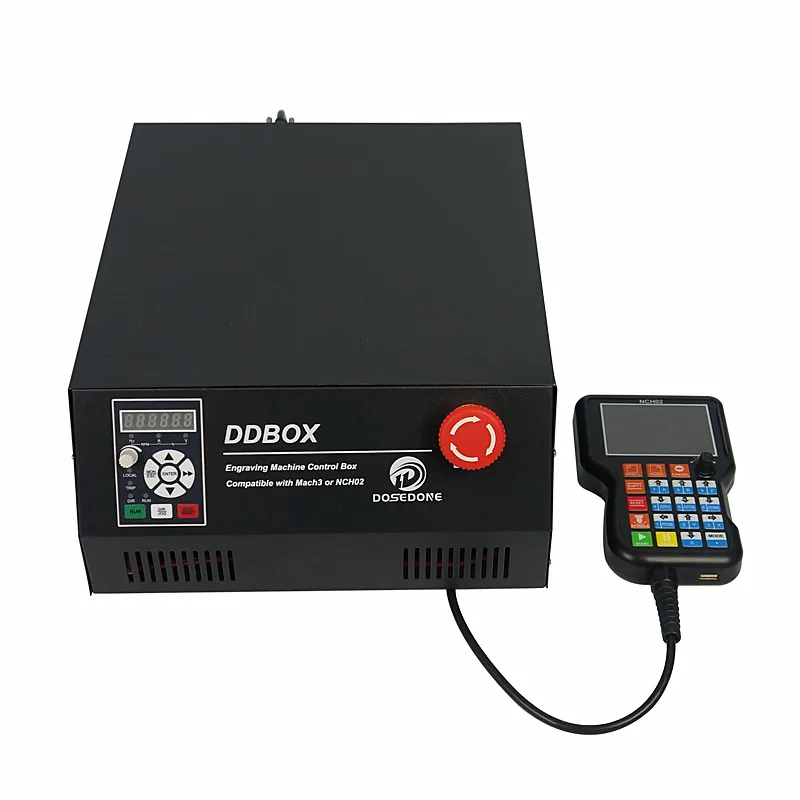

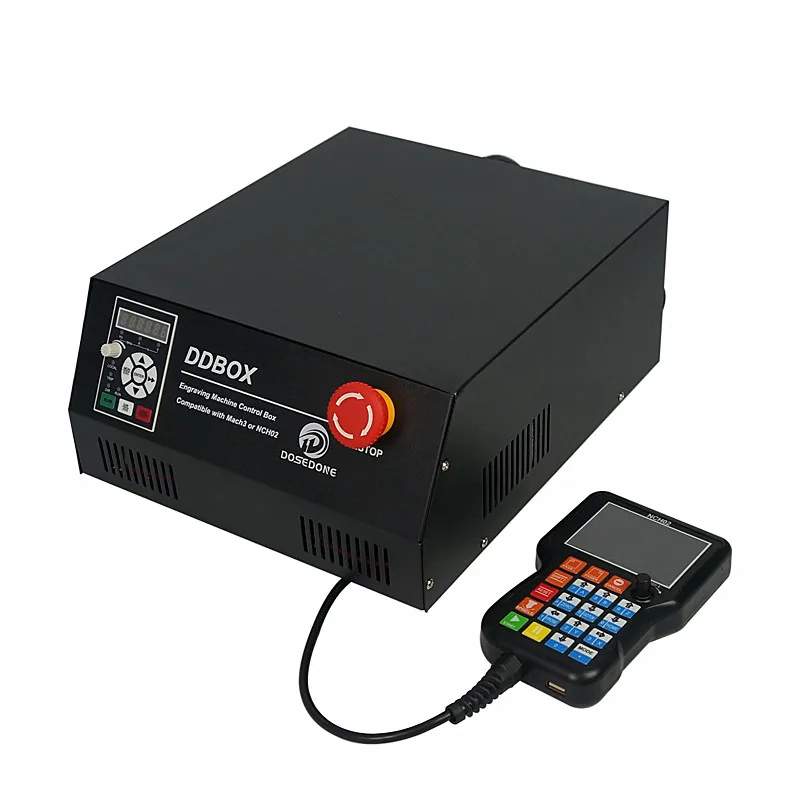

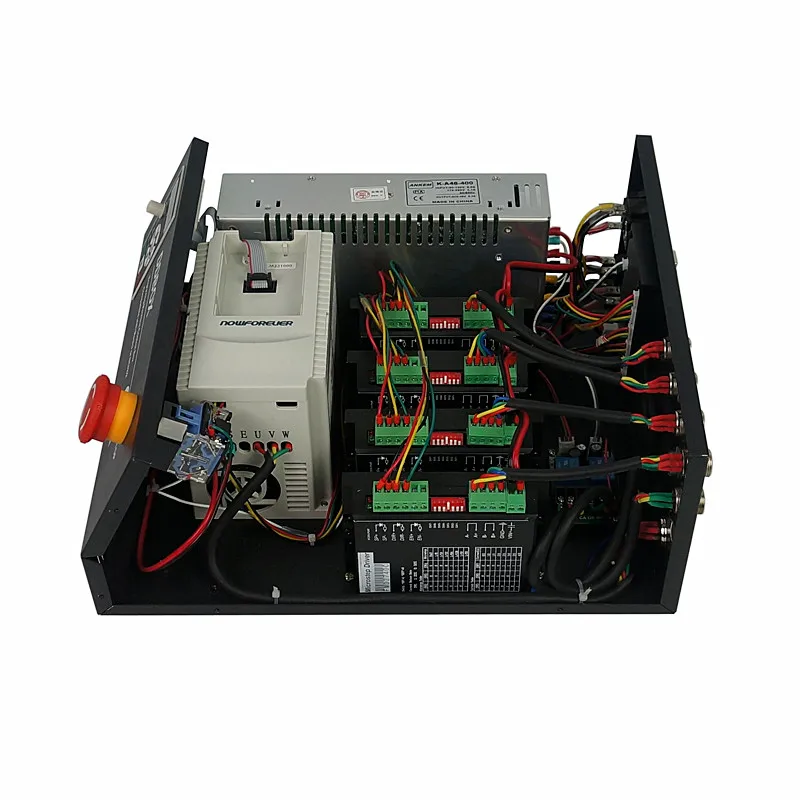

Блок управления гравировальным станком общее решение: 4-осевой шаговый привод двигателя, 1500 Вт привод шпинделя преобразования частоты, u-диск чтения G инструкции, технология чтения онлайн, размер файла G также может считывать секунды, одноосный Выход 500K.

Блок управления не требует компьютерного сотрудничества, u-диск должен только считывать код G, вы можете завершить управление гравировкой.

3 оси 3 рычажный контроллер движения. Цикл управления каждой позиции составляет всего 4 миллисекунды, точность управления высокая. Максимальная выходная частота одной оси составляет 500 кГц, ширина импульса регулируется, что поддерживает общий шаговый двигатель и серводвигатель.

Система ЧПУ DDCSV1 использует ARM + FPGA architecture, ARM интерфейс и анализ кода, алгоритм FPGA и базовую контрольную импульсную генерирующую часть. Разумный дизайн, надежный контроль, удобная эксплуатация.

Конструкция макета панели DDCSV1 является разумной, 17 клавиш для завершения общей автономной работы, для поддержки универсальности совместимого с FANUC набора инструкций G.

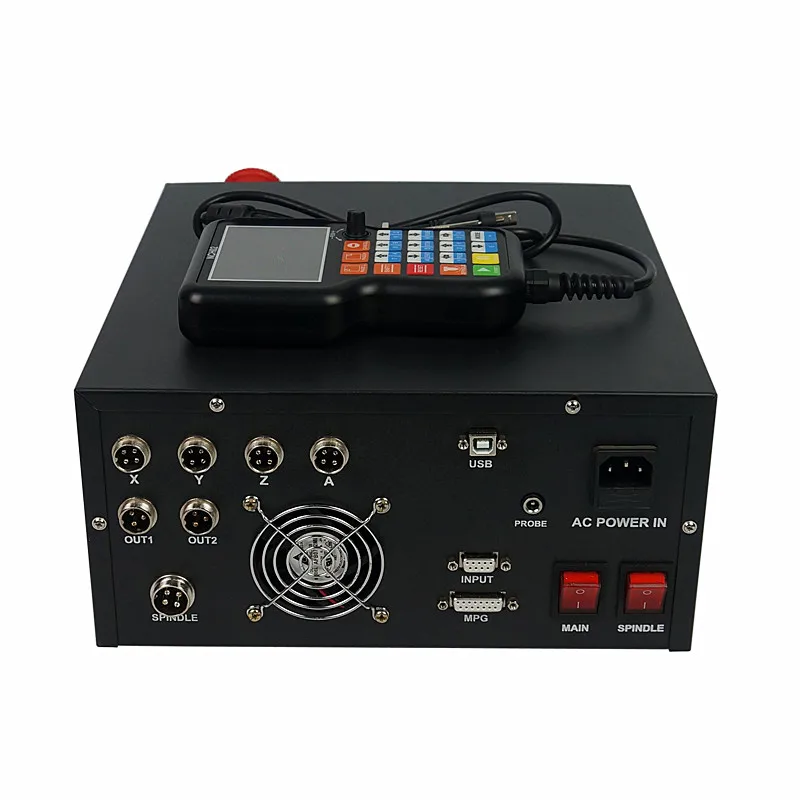

S 8 концевой входной сигнал интерфейса обычного цифрового оптоизолятора;

S 4-позиционный исходный сигнал оптически изолирован от общего цифрового входного интерфейса;

Преобразователь частоты S 1500 Вт, можно подключить 1500 Вт ниже преобразователя частоты переменного тока, запуск шпинделя, остановка и скорость можно контролировать с помощью панели шпинделя или контроллера;

S 4-канальный шаговый двигатель, одноканальный 500 кГц импульсный выходной контроль;

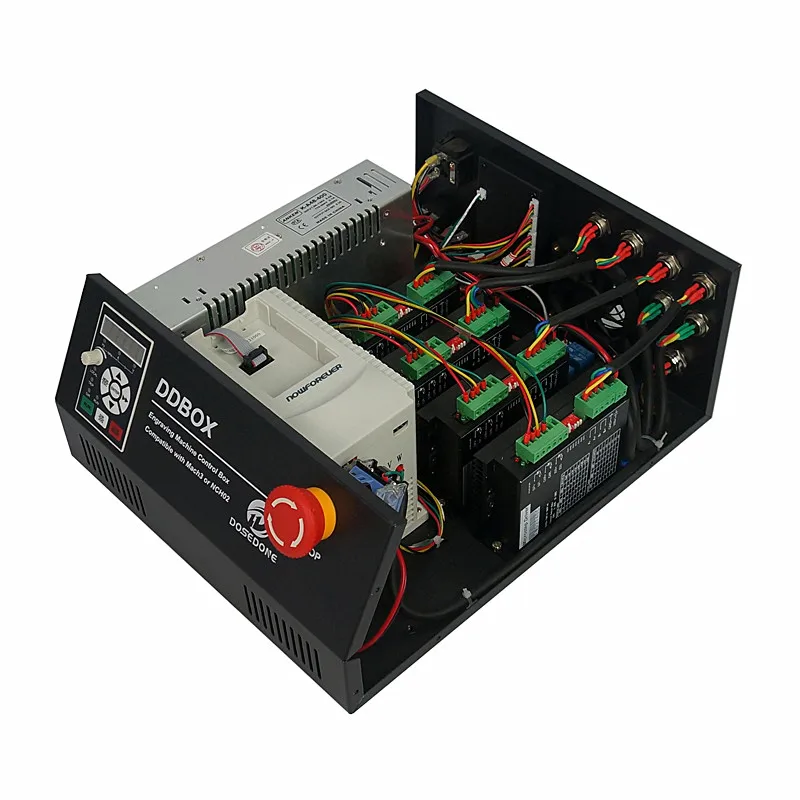

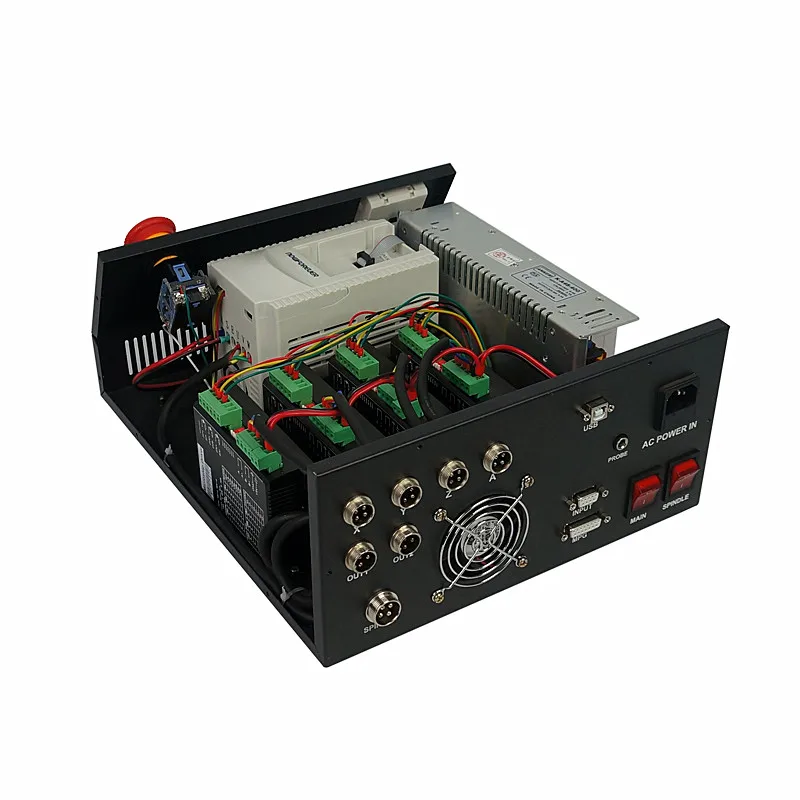

S Драйвер шагового двигателя с помощью SANYO 128 subdivision 4A выделенный чип драйвера, стабильная производительность, конфигурация по умолчанию-32 отделения;

S ARM9 мастер-чип;

S FPGA чип основного алгоритма;

S 4,3 дюйма TFT экран, разрешение 480*272;

S 17 операционные ключи;

S Главное контрольное устройство для 5 В входного питания, требования к емкости тока не менее 1 А, поставляется с адаптером питания от 220 В до 5V4A;

S поддерживает u-диск для чтения инструкции G, и размер файла инструкции G не требуется;

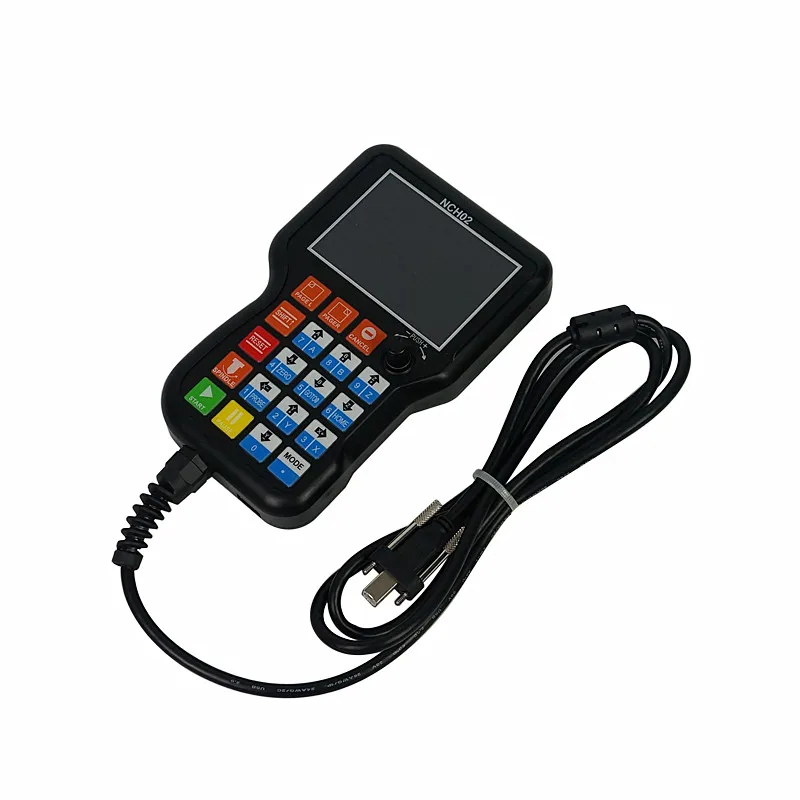

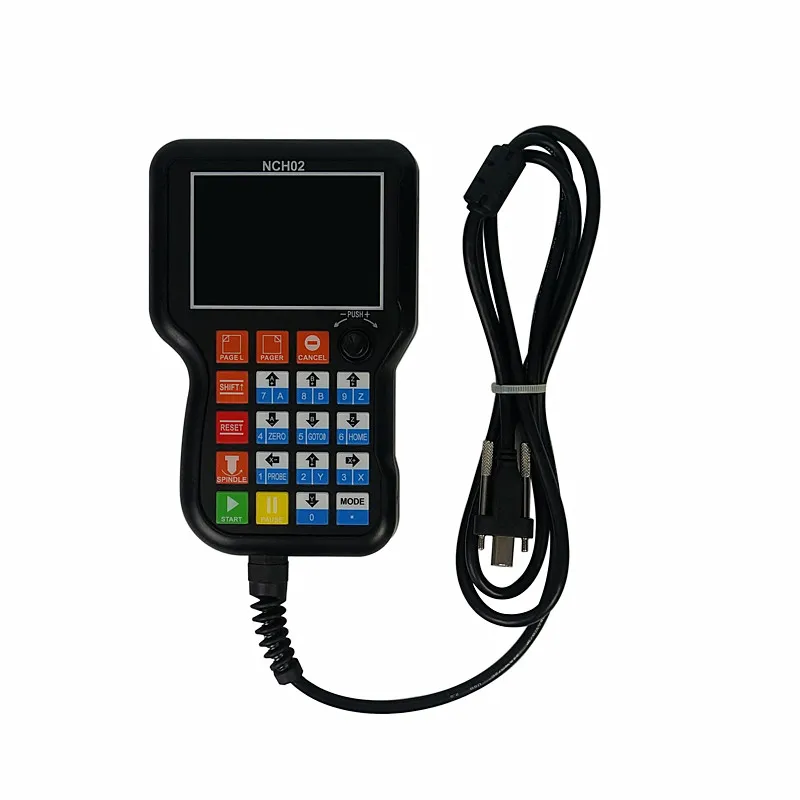

S оснащен интерфейсом ручной вены для поддержки цифрового ручного импульса компании, поддерживая общий рынок ручных вставок;

S поддержка кнопок панели, одной оси, ручное действие и управление связью;

Поддерживается быстрая работа;

Поддержка мульти-координатной системы;

S поддерживает функцию сохранения точки останова (сохранение мощности, сохранение точки останова, сохранение информации обработки в любой момент, больше не боится любого временного сбоя питания).
