Плата ЦАП AK4497EQ/комплект Официальный стандартный сбалансированный линейный

RM7970291076529962

AK4497EQ Официальный стандартный сбалансированный линейный декодер! Поддержка чистого DSD декодирования! . . . . .

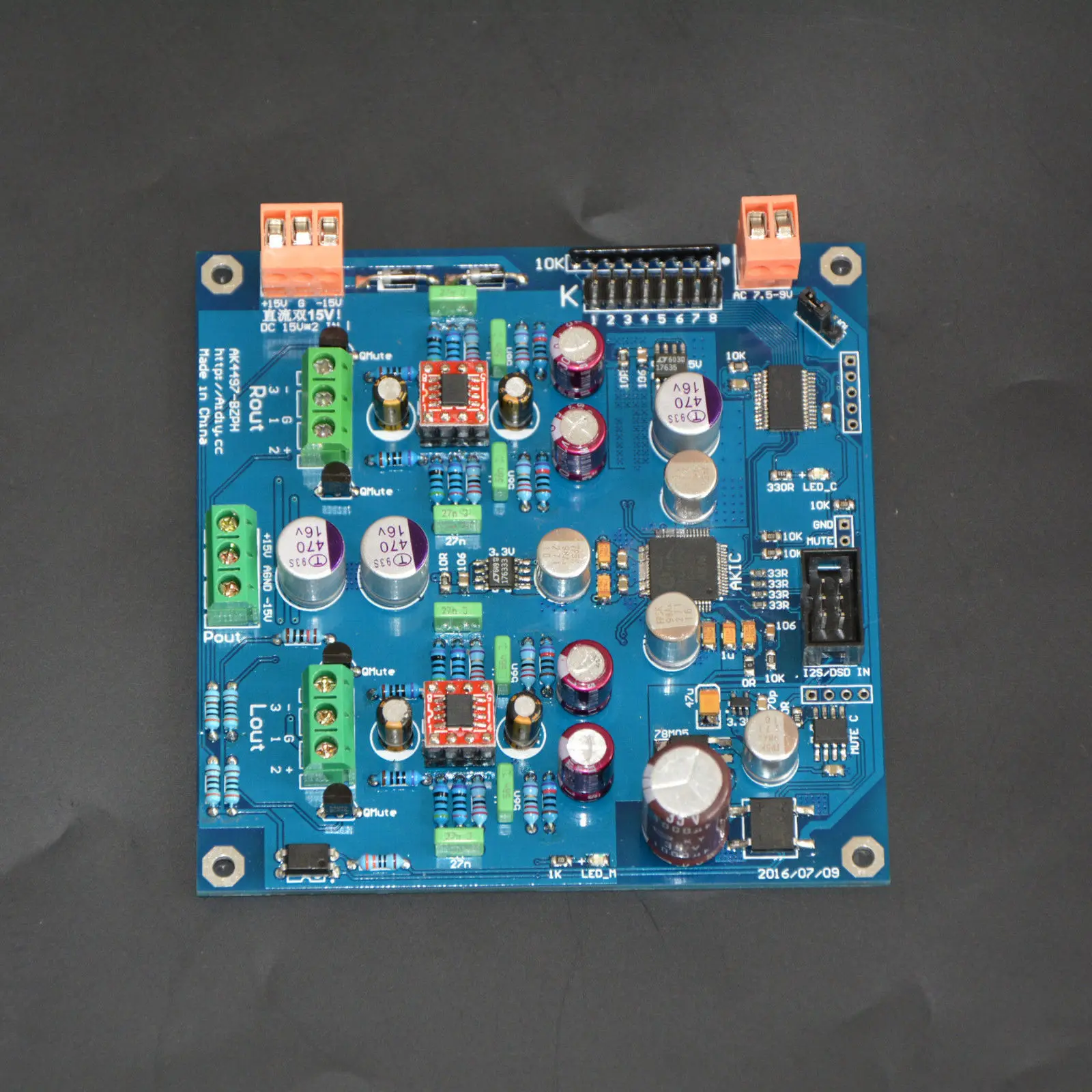

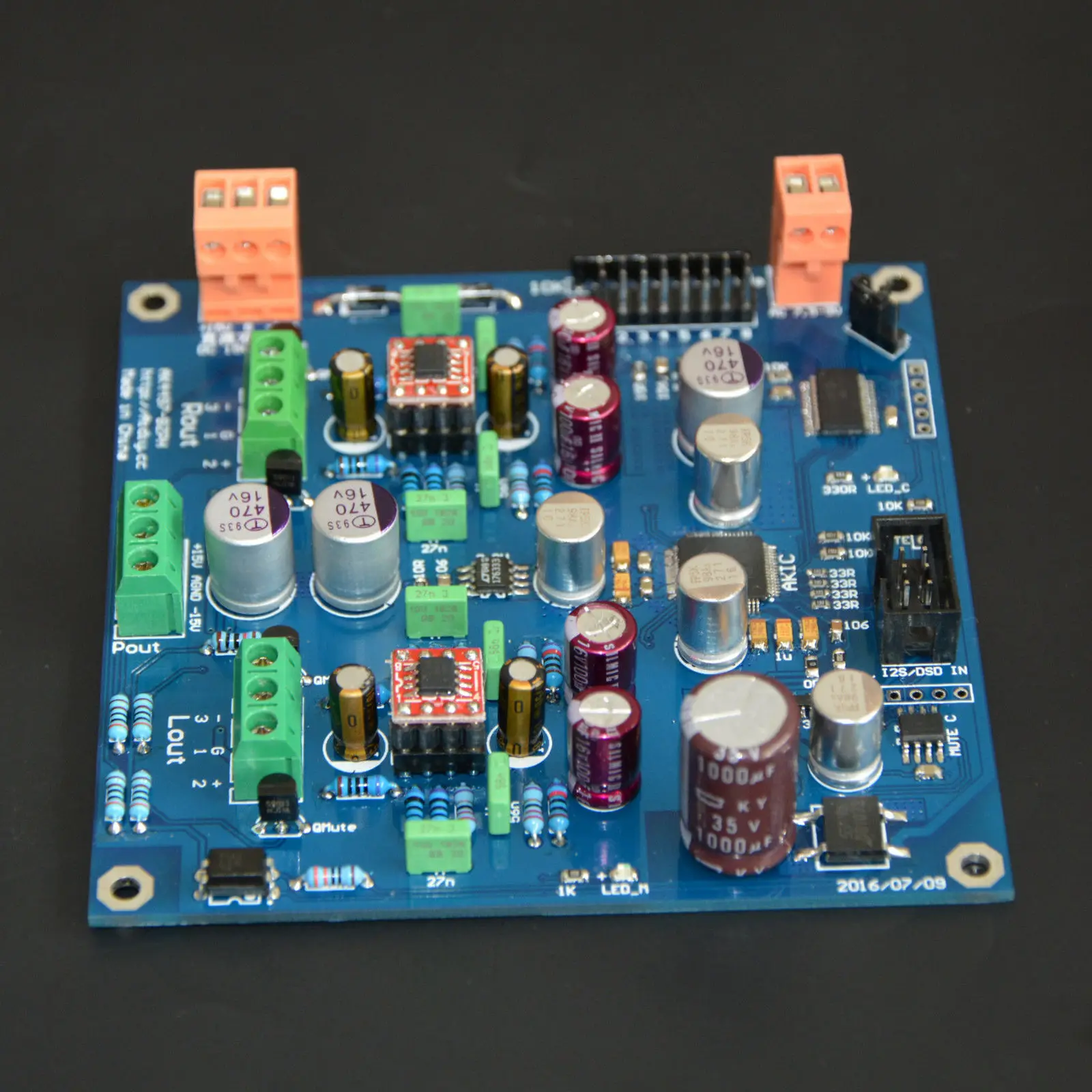

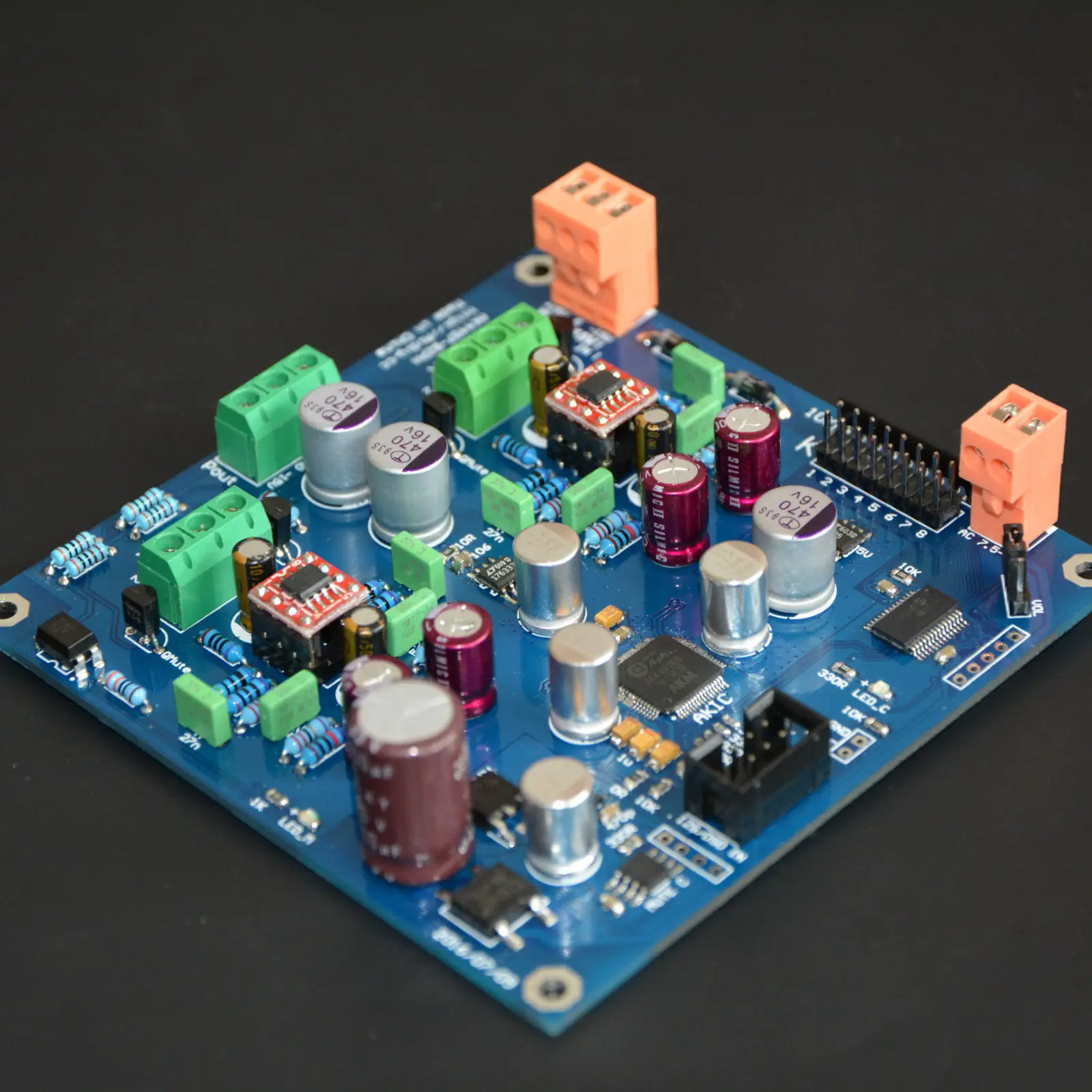

AK4497 Размер печатной платы: 10*10 см

Сбалансированный до одного размера платы: 4,8x4,8 см

Рабочее напряжение:

Аналоговый источник питания DC +/-15 в (Примечание: должен быть DC, не может подключаться AC)

 Цифровой источник питания переменного тока 9-12 В (это напряжение может быть переменного тока)

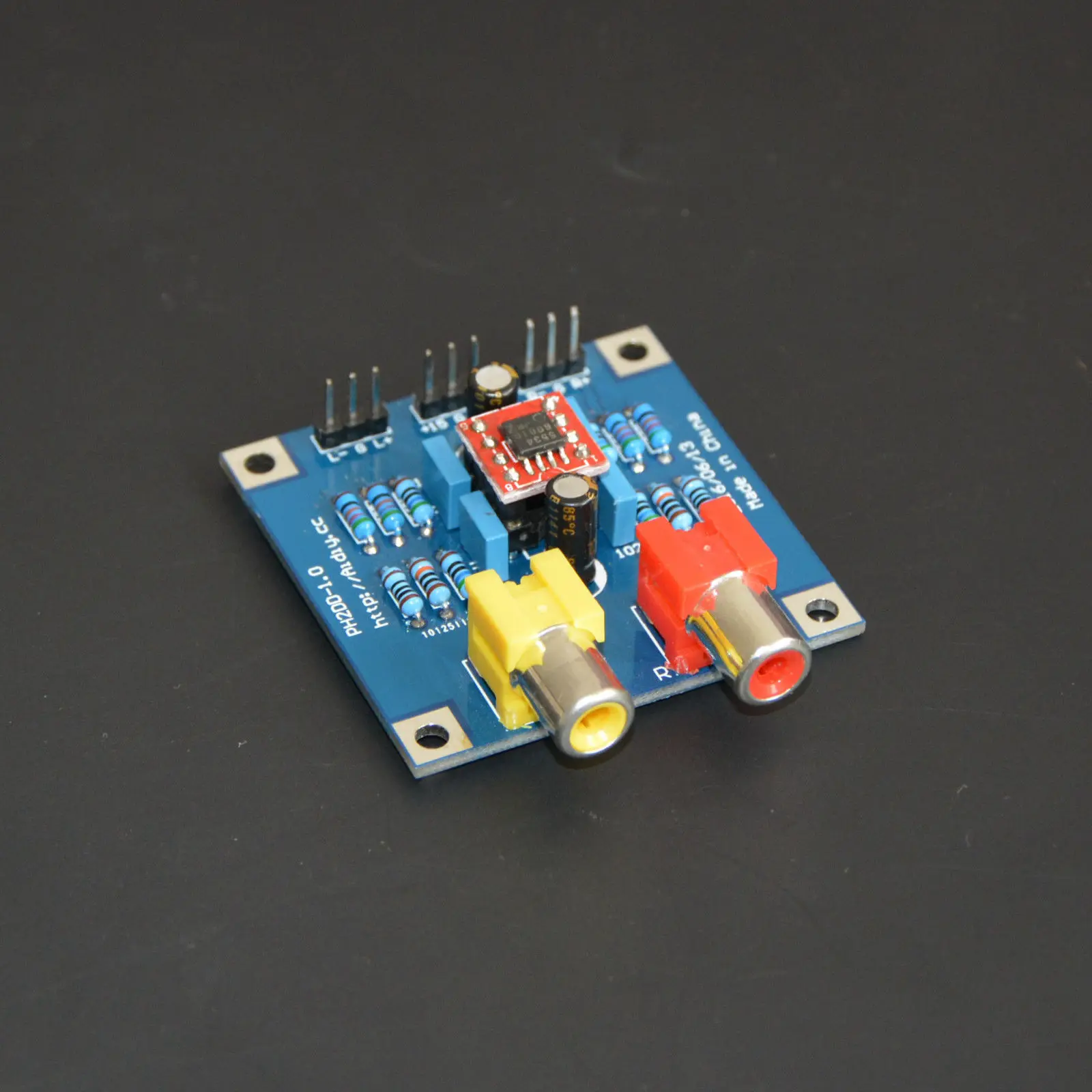

Сбалансированный к-одиночному преобразователю плата питания выход от 4497 Pout


. . . Прослушивание! . . AK4497 по сравнению с AKM предыдущего поколения 4495 повышение звука значительно (официальная стандартная сбалансированная линия + баланс для однократного тестирования конверсионной платы). Звук более четкий; Лучшее разрешение; Высокая частота более четко не имеет ни единого значения; Звуковой фон более тихий; Если плотность, высокая; Слушайте человеческий голос более реальным, как певцы на концерте; Звук многослойности лучше; Управление лучше, точно убирается; Три очень сбалансированы! Является редким хорошим декодированием!


Эта версия поддерживает декодирование I2S / DSD

Чистый мягкий контроль (бортовой MCU)! Независимый дизайн с использованием входного сигнала I2S / DSD!

I2S максимальная поддержка 32 бит данных 768 кГц частота дискретизации! Примечание: I2S требует данных формата I2S (формат Philips), не поддерживает левый или правый формат (правосторонний выровненный-формат Sony). Поддержка декодирования DSD (собственная поддержка декодирования DSD! Не DSD to PCM! Пожалуйста, не вводите в заблуждение!), поддержка 2,8 MHz, 5,6 MHz, 11,2 MHz, 22,4 MHz DSD частота дискретизации!

AK4497 плата с функцией отключения звука, с итальянским интерфейсом может быть достигнуто без шума для DSD!


Поддержка мягкого контроля громкости (VOL порт 10K одинарный потенциометр для достижения, по умолчанию потенциометр не подключен к короткому замыканию для максимального объема)!

4497 плата каждого канала двойной op amp OPA1612 звук очень хороший! Баланс на одноконцевой плате с 5534, предназначены для использования оригинального AKM op amp, чтобы обеспечить эффект!


Детальные Особенности:

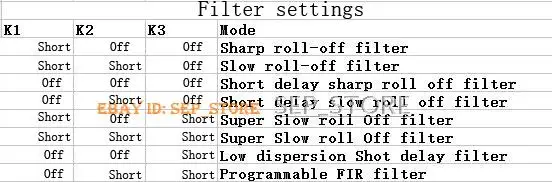

1: настройки цифрового фильтра
Всего 8 видов через набор K1 K2 K3, как показано ниже:





2:Настройка скорости дискретизации DSD

Четыре частоты выборки, соответствующие DSD64 DSD128 DSD256 DSD512 через настройки K4 K5, как показано ниже




3:Настройки фильтра DSD

Настройка via (K6):

K6 Установите частоту отключения DSD фильтра: низкая частота отключена, высокая частота коротка (K6 должен быть отключен, если коротко в режиме DSD или шум может возникнуть)

4:Настройка коэффициента усиления

Настройка via (K7):

K7 Установите коэффициент усиления: Отключение 2.8Vpp, короткое-3.75Vpp (K7 в режиме DSD при коротком отключении, пожалуйста, отключите K6, иначе это может вызвать шум)

PS: в режиме DSD K6 и K7 не могут быть сокращены одновременно. В противном случае может возникнуть шум. В режиме PCM нет эффекта.

5:Настройка режима DSD / PCM

С настройками K8:

K8 короткий для режима PCM, не подключается-это режим DSD! Также можно установить DSD / PCM через pin 1 интерфейса I2S. Интерфейсные входы I2S низкого уровня в режим PCM и интерфейсные входы I2S высокого уровня в режим DSD.

PS: при использовании интерфейса I2S 1 ножной переключатель PCM / DSD должен быть K порт 8 отключен, при использовании K8 переключатель PCM / DSD I2S интерфейс 1 фут должен быть отключен, В противном случае это может привести к повреждению внешнего источника сигнала! . .


6:Настройки отключения звука

MUTE: MUTE pin будет играть нормально, когда он низкий уровень, немой, когда он высокий уровень.

Бесшумный доступ к итальянскому интерфейсу, выходной сигнал может быть бесшумным режимом DSD для песни без шума! (На данный момент другие устройства не тестировали эту функцию)


Описание интерфейса I2S:

1 DSDON; 2 GND; 3 DATA / DSD; 4 BCK / DCLK; 5 MCLK; 6 LRCK / DSDR

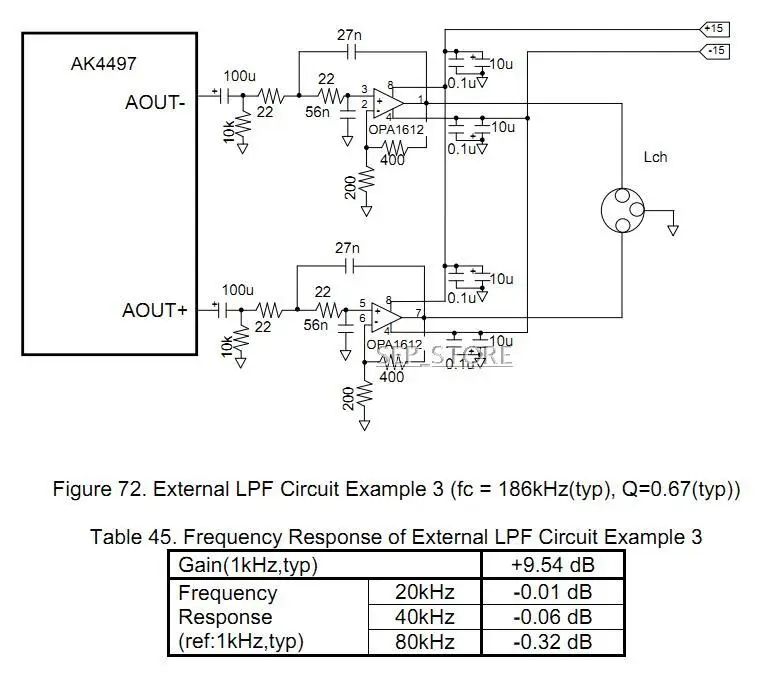

Аналоговая часть платы официальной оценочной версии IV LPF circuit. Следующим образом. . .

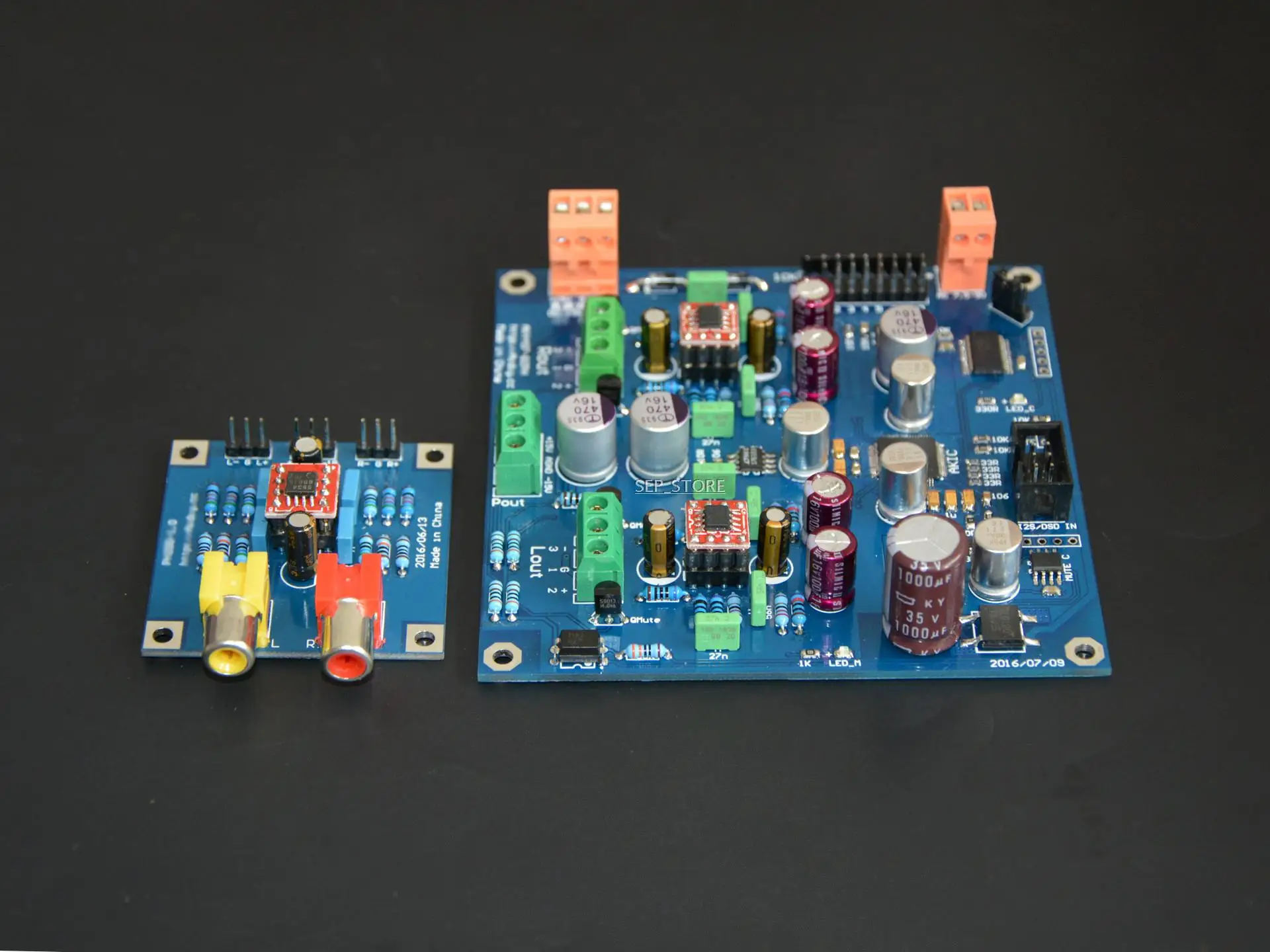

Посылка inlucde: Assembeld AK4497EQ DAC board X 1

Сбалансированная к одноконцевой конверсионной плате X1
