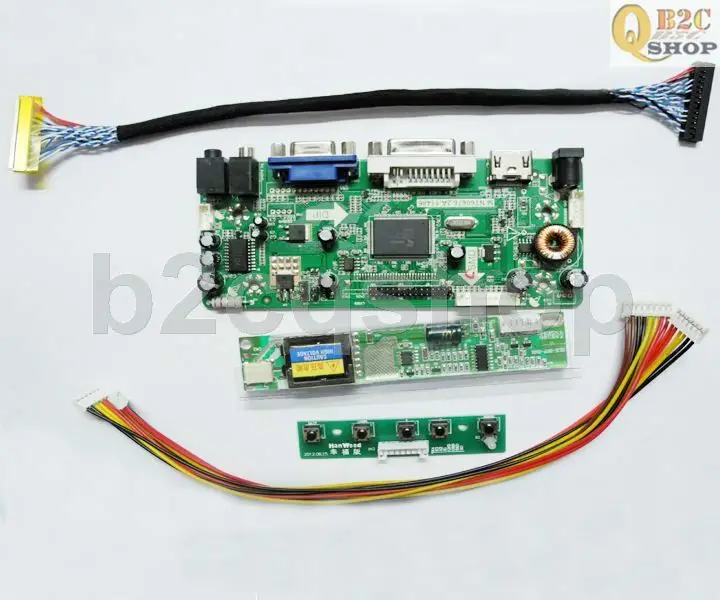

M.NT68676.2A(HDMI + DVI + VGA + аудио) ЖК/светодиодный экран плата контроллера Diy монитор комплект с адаптером питания

Это отличный набор простых в сборке ЖК-контроллеров, который используется для превращения голой ЖК-панели в Настольный/ПК-монитор. Это будет сюрпризом, что ваш голый ЖК-дисплей будет хорошим в использовании, и больше не будет пустой тратой. Или это очень запутанные вещи, которые мы успешно производим сами. Он поддерживает большинство ЖК-панелей от 12,1 "до 55" с интерфейсом LVDS и разрешением ниже 2048X1152, Plug & play kit, не требует пайки.

Пожалуйста, не забудьте оставить нам свой номер ЖК-модели при размещении заказа, это очень важно для нас, чтобы подготовить правильный комплект для вас.

Необходимые аксессуары для поворота голой LCD на настольный монитор:Плата ЖК-контроллера, инвертор, LVDS кабель, клавиатура, VGA кабель/DVI кабель/HDMI кабель, адаптер питания. В том случае, если вы имеете уже был VGA кабель/кабель DVI/HDMI кабель и адаптер питания (выход 12V,4A -- это для маленький размер ЖК-дисплея от 10,1 дюймов до 19 дюймов) этот комплект-отличный выбор для вас, в противном случае в нашем магазине есть другие наборы, нажмите здесь.

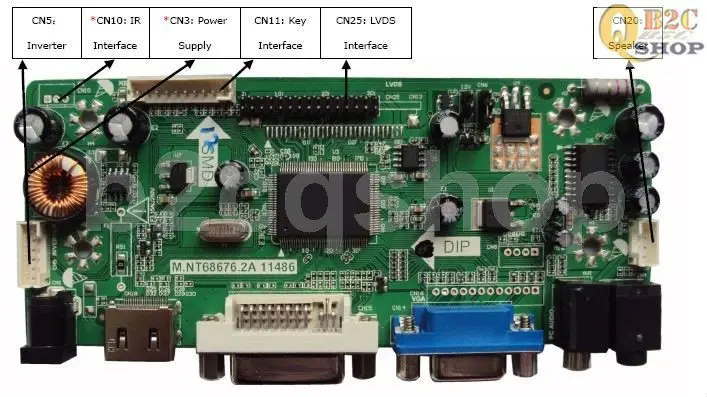

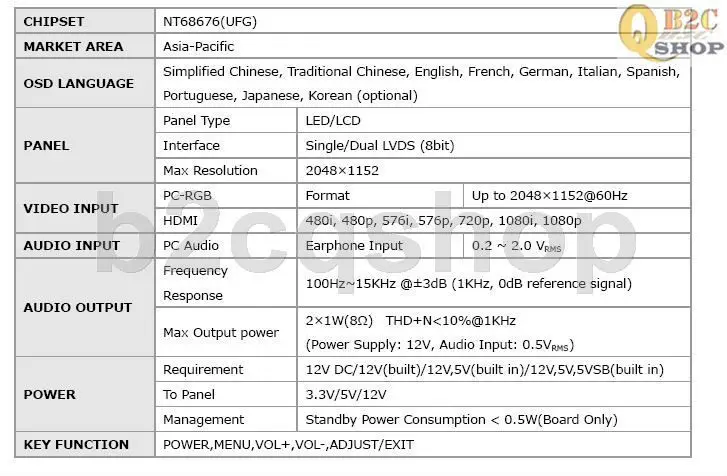

 Плата ЖК-контроллера M.NT68676.2A:

M.NT68676.2AЭто плата управления монитором, которая может поддерживать светодиодный/ЖК-панели. Он может поддерживать разрешение до 2048X1152.

M.NT68676.2AМожет синхронизироваться с компьютером автоматически. Синхронизация требует синхронного сигнала, горизонтальной и вертикальной синхронизации.

M.NT68676.2AМожет поддерживать динамическое контрастное управление, вход для наушников и цифровое управление громкостью одновременно.

Размер платы контроллера:139mmX58mmX17mm

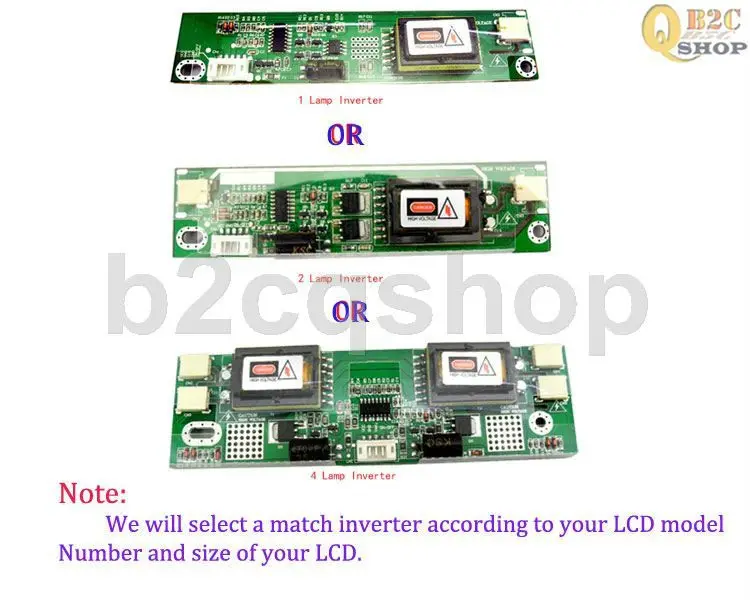

Инвертор:

Если инвертор для вашего ЖК-дисплея не входит в число этих трех инверторов, цена будет выше, надеемся на ваше понимание.

Попробуйте, и вы получите отличный сюрприз!

Тогда вы собираетесь получить этот комплект?

Важные шаги для обработки вашего заказа с помощью этого набора:

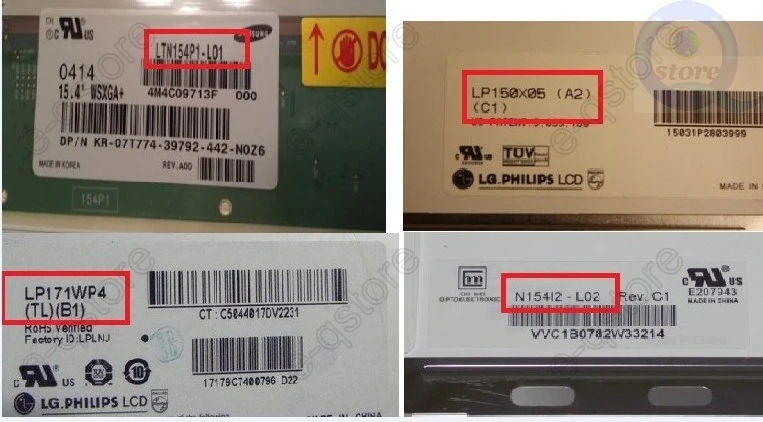

Шаг 1:Пожалуйста, предоставьте свой номер модели ЖК-панели, отправив нам сообщение ebay перед подачей заявки на этот товар, чтобы мы могли посоветовать правильный комплект для вашего ЖК-дисплея.  (Как правило, Модель no. Можно найти на наклейке на задней части жк-панели. При необходимости разбирайте пластиковый корпус, и вы найдете наклейку). Если возможно, пожалуйста, предоставьте нам как можно больше спецификаций вашего ЖК-дисплея. Затем дождитесь нашего ответа.

Шаг 2: Мы дадим вам ответ как можно скорее после тщательного выбора и тестирования комплекта нашей технической поддержкойИ затем вы можете разместить заказ и оплатить его. Мы отправим посылка через HongKong Post как можно скорее после подтверждения оплаты. (Если вы предпочитаете экспресс-доставку, пожалуйста, свяжитесь с нами, чтобы оплатить дополнительную стоимость доставки перед оплатой.)

Шаг 3:Жду посылка.

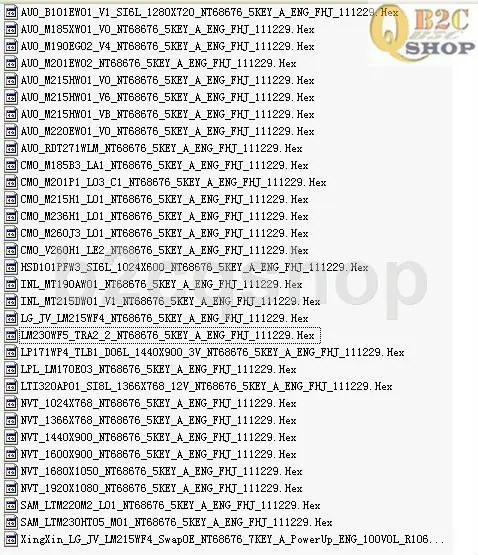

Мы запишем соответствующую программу в панель ЖК-контроллера, чтобы соответствовать вашему ЖК-дисплею, поэтому этот комплект будет соответствовать одной очень определенной ЖК-панели или другим, которые имеют точно такую же спецификацию. Тем не менее, программист может помочь на различных LCD s, то есть изменить прошивку платы ЖК-контроллера самостоятельно. Имейте в виду, что различные кабели LVDS и инверторы будут необходимы для соответствия различным LCDs.

Примечания:

   1. Пожалуйста, убедитесь, что ваш ЖК-дисплей в порядке перед подачей заявки на этот товар, иначе вы будете нести ответственность за несовместимость.

2. Если вы беспокоитесь о настройках разрешения, пожалуйста, подумайте перед подачей заявки!

3.Мы постараемся сделать все возможное, чтобы подготовить правильный комплект для вас, например, написание соответствующей программы на плате контроллера, выбор подходящего кабеля LVDS и подходящего инвертора. Но так как у нас нет ЖК-дисплеяТочно так же, как у вас под рукой, мы можем просто проверить контроллер с нашим собственным ЖК-дисплеем. Для вашего, вам нужно проверить его самостоятельно, чтобы проверить, работает ли он хорошо или нет. Как вы знаете, на рынке так много LCDs с большим количеством разновидностей, иногда мы не можем обещать точную совместимость. Пожалуйста, рассмотрите это перед подачей заявки! Однако мы достигли большого успеха в подготовке комплекта для наших клиентов в реальном магазине. Так почему бы не попробовать получить сюрприз!

4. Если вы не специализируетесь на электронике или сомневаетесь в работе, пожалуйста, свяжитесь с нами для получения инструкций, так как мы не можем нести ответственность за неправильную работу.

5. После завершения подключения, пожалуйста, не спешите включаться! Во-первых, используйте несколько метров для проверки, подключен ли GND ЖК-дисплея к GND платы контроллера. Если нет, пожалуйста, проверьте соединение еще раз. Если да, пожалуйста, проверьте, есть ли короткое замыкание между красными и черными проводами кабеля LVDS. Если есть короткое замыкание, это означает обратное соединение или другие ошибки. Если возникнут какие-либо проблемы, свяжитесь с нами. DIY нуждается в определенных профессиональных знаниях, пожалуйста, примите на себя ответственность за риск. Металлический контакт не допускается при включении платы контроллера, в противном случае может возникнуть короткое замыкание, что может привести к недоступности платы контроллера.

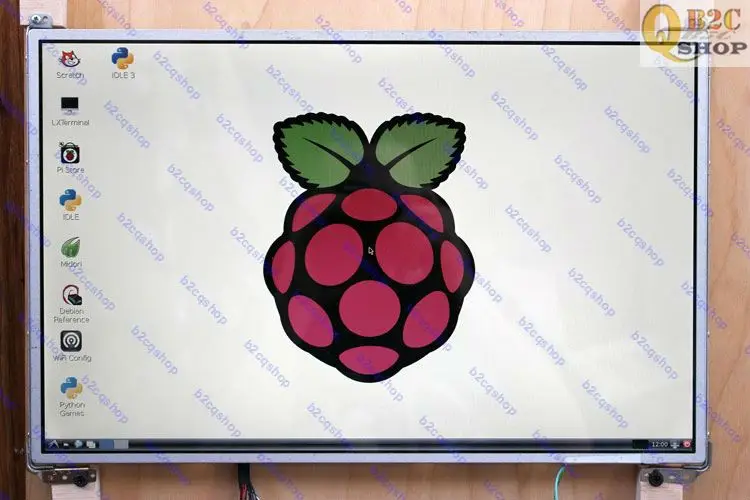

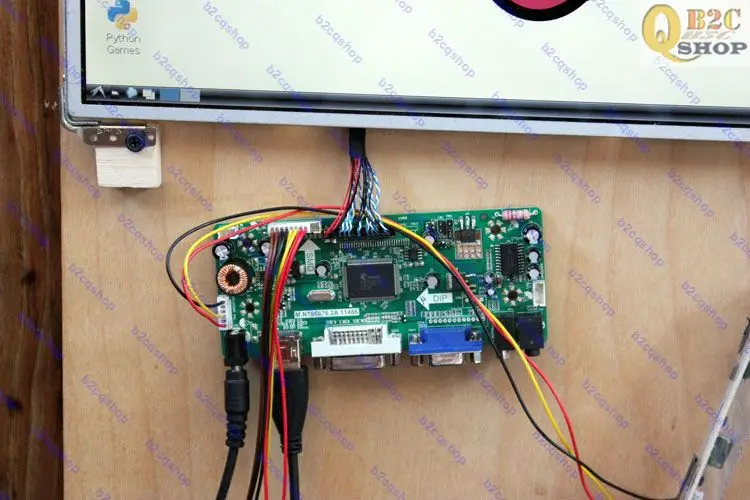

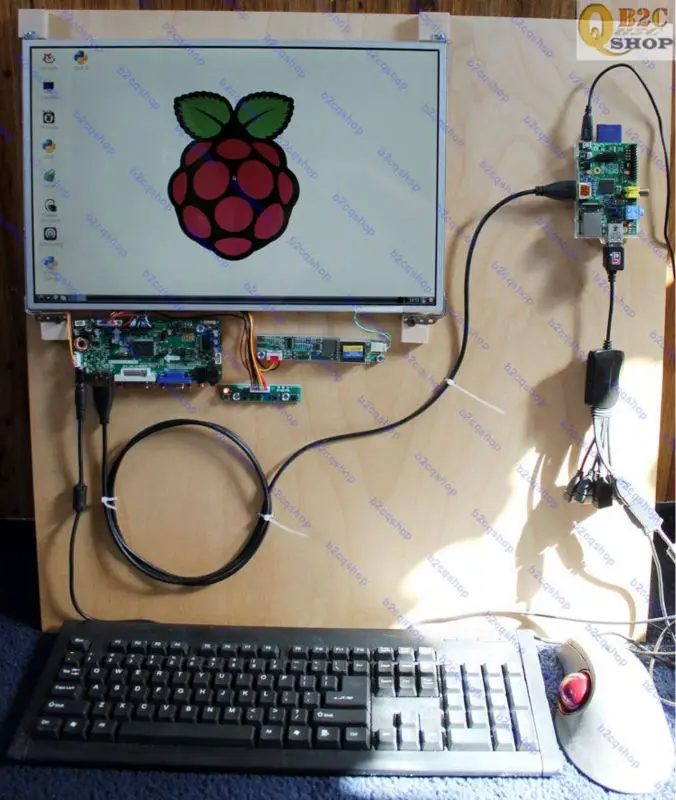

Компьютер Raspberry PI от американского друга криалита:

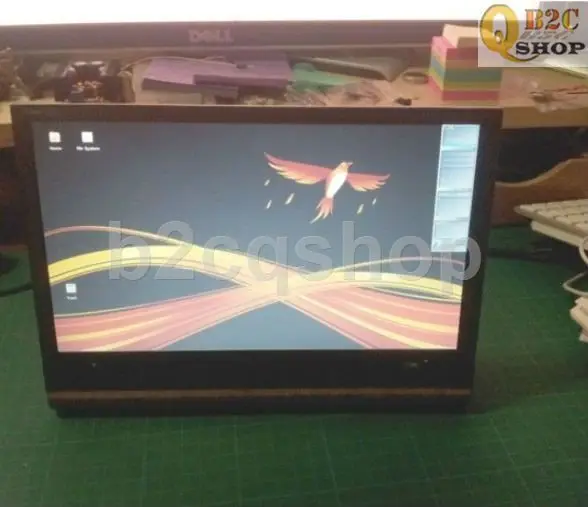

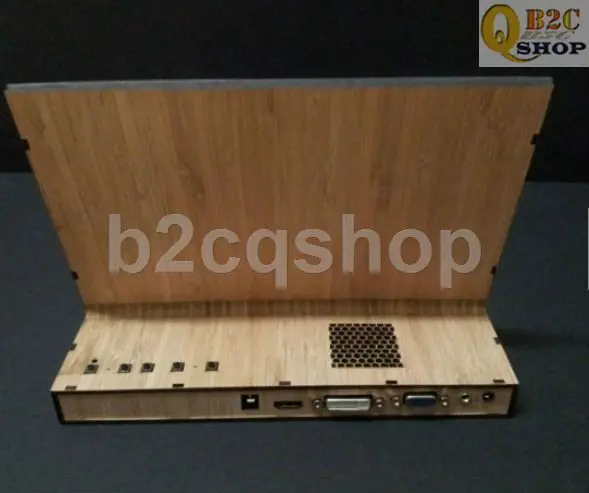

Проект австралийского друга бейельки:

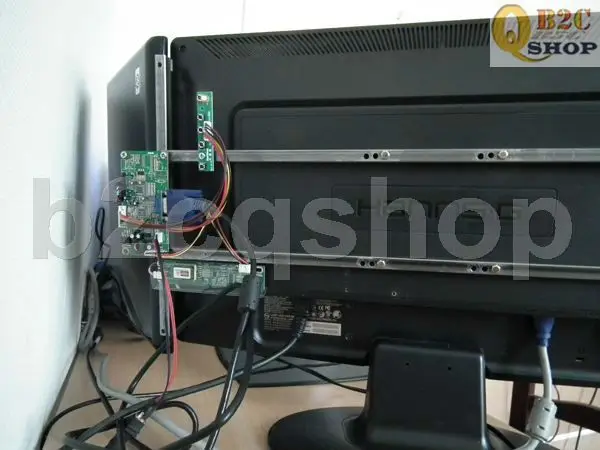

Успешный пример (radicalboy_fr -- проект французского друга):

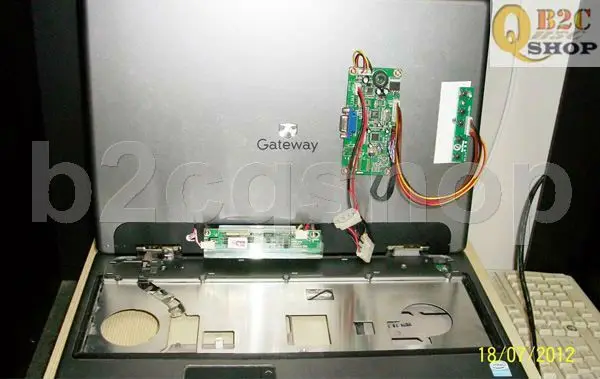

Успешный пример (docpot2008 -- проект канадского друга):

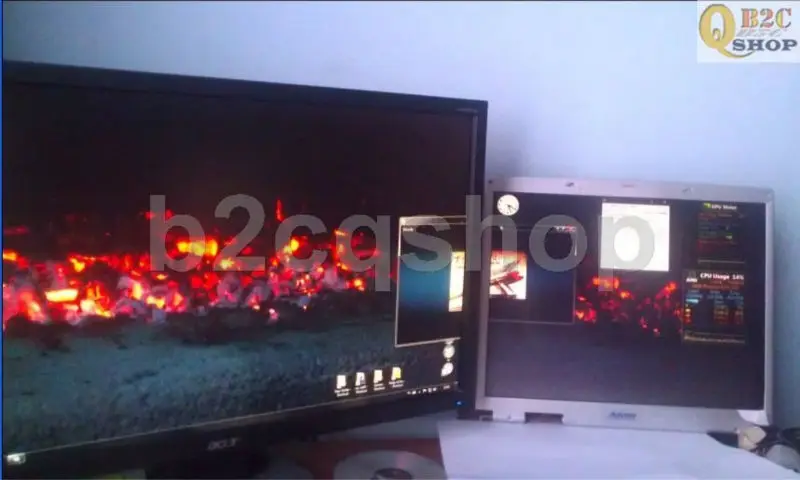

Проект Malta Friend drac1977's:

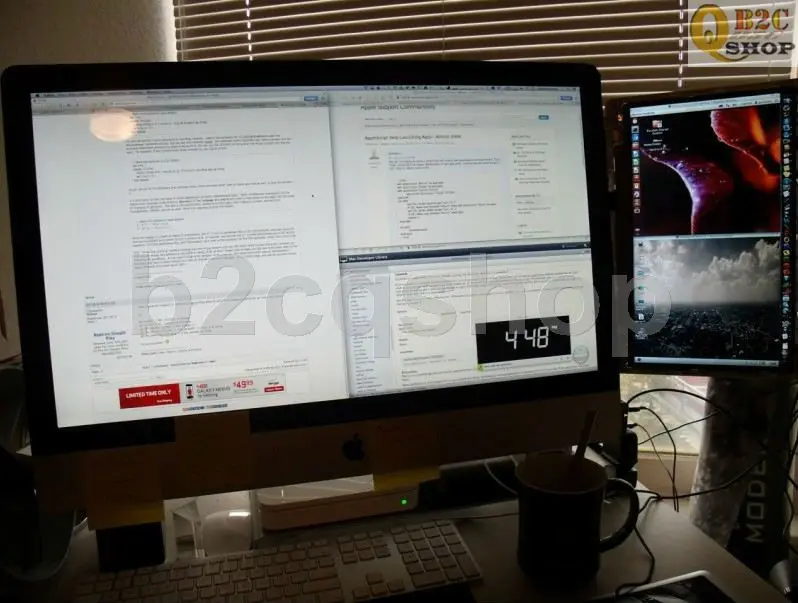

США друг loafer_tingo проект:

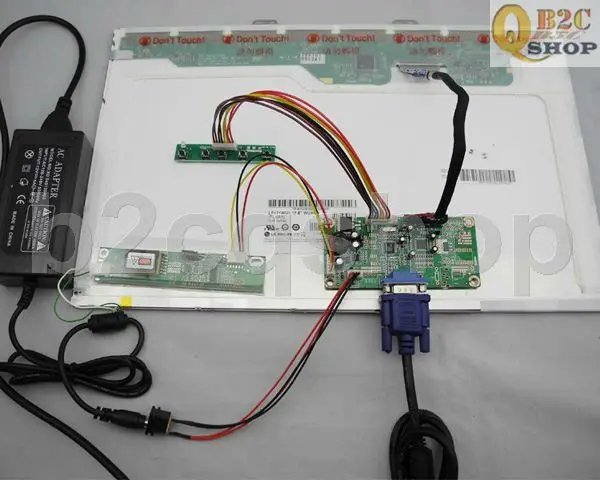

Инструкция для подключения платы контроллера к ЖК-дисплею:

1. Снимите старый инвертор и старый LVDS кабель с ЖК-панели.

2. Подключите новый инвертор и LVDS кабель к ЖК-панели.

3. Подключите плату контроллера к ПК с помощью кабеля VGA.

4. Вход мощностью 12V,4A.

WМы собрали несколько моделей no. В следующей таблице, которые мы достигли успеха для справки. Однако, независимо от вашей модели. Указан в таблице или нет, пожалуйста, свяжитесь с нами для получения более подробной информации, мы, вероятно, сможем найти решение для вас, так как мы находимся на большом электронном рынке в Шэньчжэне, китай (материк).

Посылка включает в себя:

Так как нам нужно выбрать правильный инвертор и lvds кабель, чтобы соответствовать вашему lcd для вас, а такжеПоставщик можетОбновление ЖК-контроллера может немного отличаться от того, что показано на картинке. Надеемся на ваше понимание.

Добро пожаловать, чтобы настроить свой собственный комплект!
