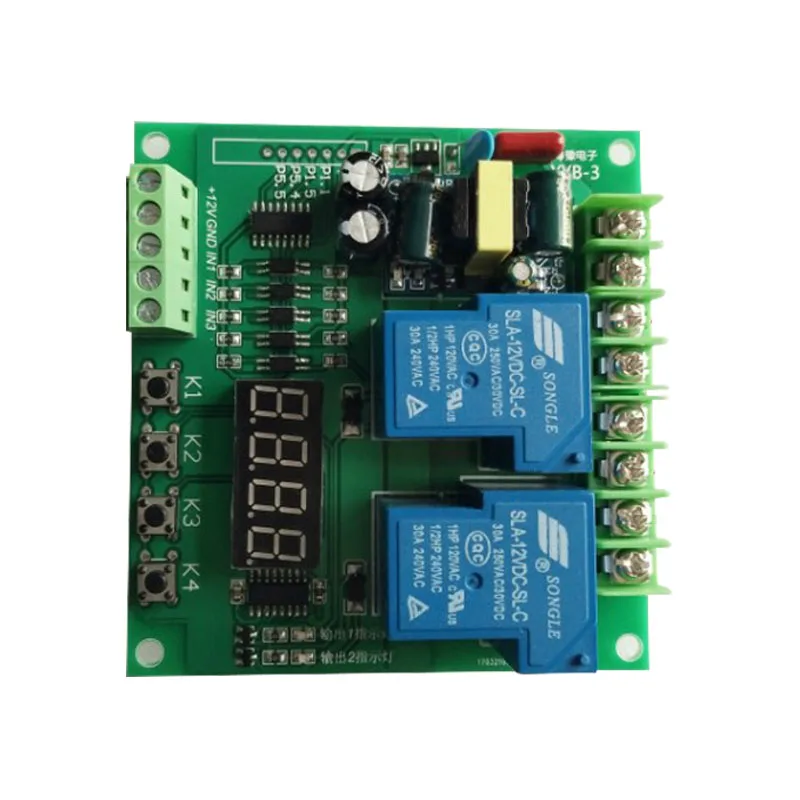

Двигатель 220 В вперед/обратное управление/плата/два релейных модуля времени

Двигатель 220 В вперед/обратное управление/плата/два релейных модуля времени

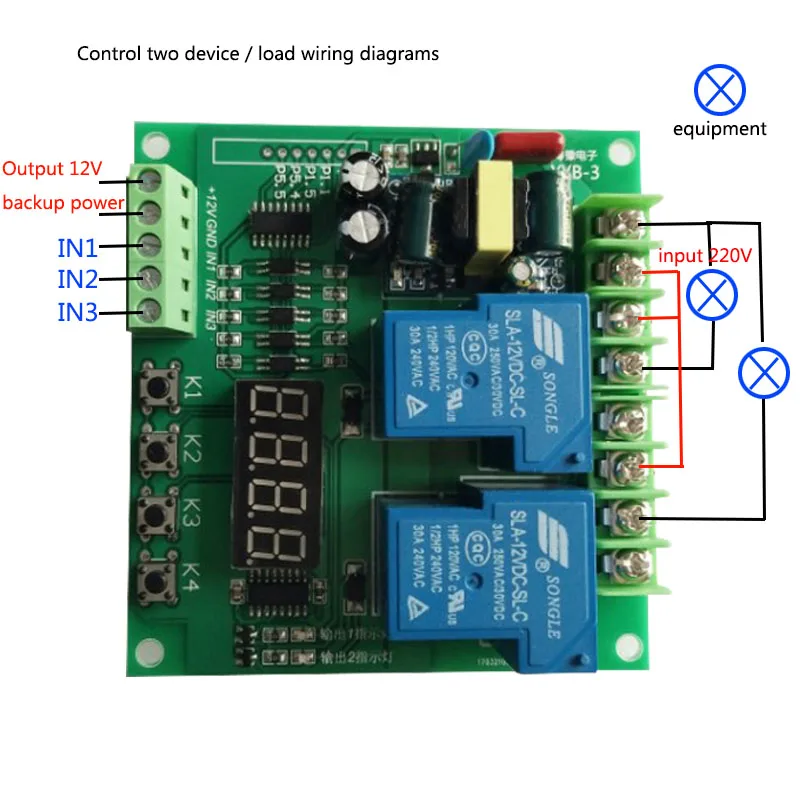

1. Тип продукта: YYB-3 6 видов часто используемым функциям, чтобы удовлетворить потребности большего количества приложений; Может управлять 2-трехходовых электромагнитных клапана, женские туфли-лодочки, двигатели постоянного тока, освещения и других свободно работающий

2. Входное напряжение: 110 В ~ 250 В переменного тока

3. Выходная мощность: может контролировать в пределах 30A DC или AC нагрузки

4. Диапазон времени: 0,1 секунд до 999 минут в любое время регулируется

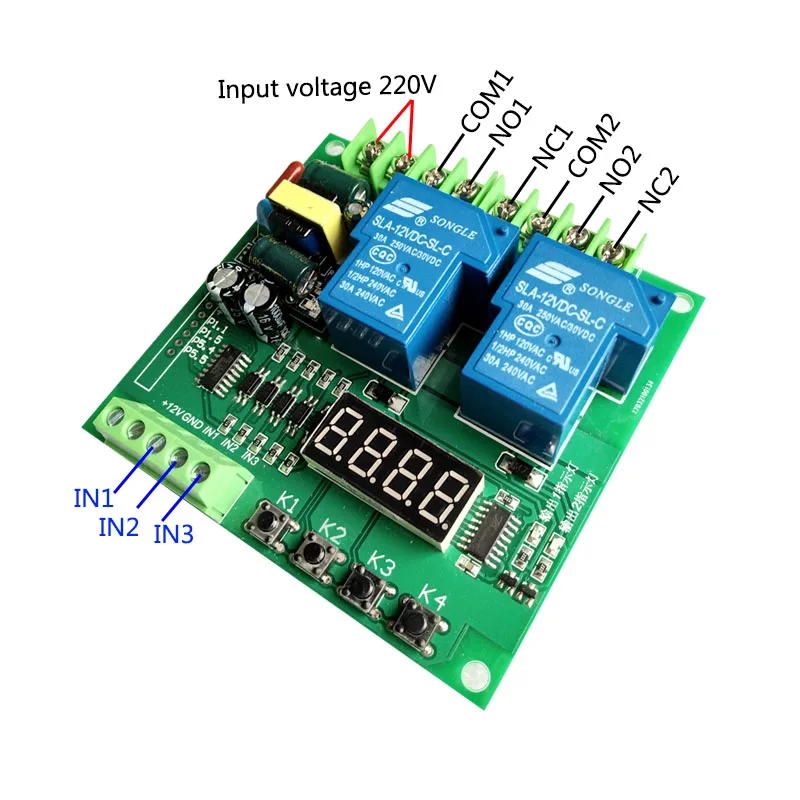

5. Описание порта проводки:

1. 220 В переменного тока: входная мощность

3. В 1: вход сигнала 1 (отрицательный триггер)

4. IN2: входной сигнал терминала 2 (отрицательный триггер)

2. IN3: вход сигнала 3 (отрицательный триггер)

5. Номер: реле, как правило, открытый интерфейс, реле тянет перед подвеской, после соединения с COM короткой

6. COM: общий интерфейс реле

7. NC: реле нормально закрытого интерфейса, реле перед подключением к COM коротко, тянуть после подвески

6. Список функций:

P - 1: к сигналу 1, реле 1 автоматически останавливается на время; К сигналу 2, реле 2 автоматически останавливается на время B; Сигнал 3-Сигнал аварийной остановки reset

P - 2: сигнал 1, реле 1 вытягивается до времени автоматически останавливается; реле 2 от сигнала для запуска задержки B время после всасывания до C время автоматически останавливается (этот блок времени функции должен быть последовательным)

P - 3: после активации, реле 1 вытягивает до релиза времени, ожидание времени C, реле 2 тянет до времени B, ждет времени C; реле 1,2 поворачивается бесконечная работа бесконечный цикл

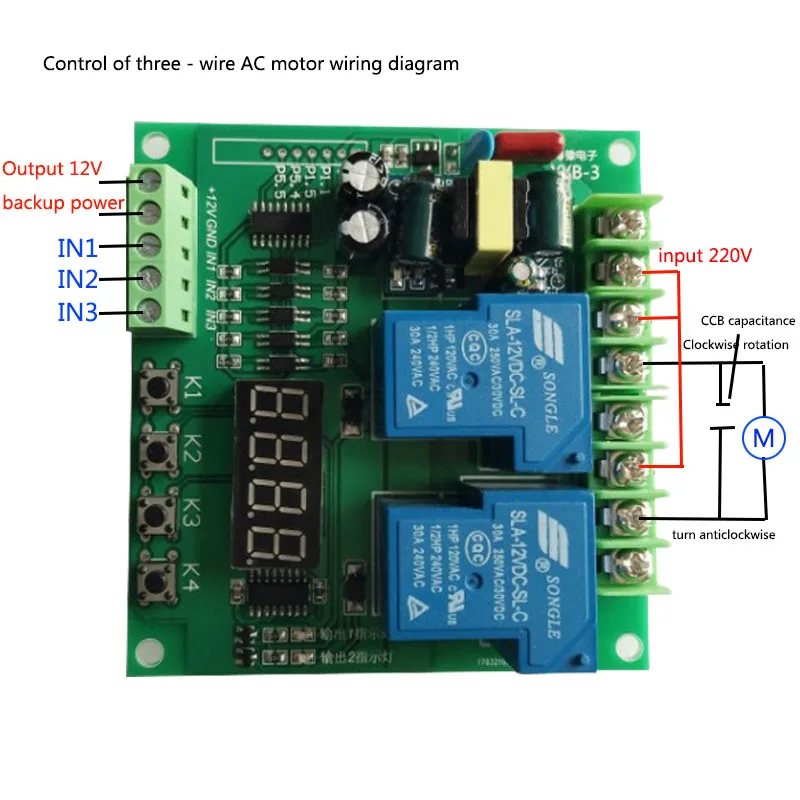

(Если двигатель управления является обратимым, можно понять, как: двигатель работает в течение определенного периода времени; Остановка в течение некоторого времени; Автоматическое переключение в течение некоторого времени; Остановка в течение некоторого времени; затем автоматически вперед;

P - 4: к сигналу 1, реле 1 тяга; К сигналу 2 (предел), реле 1 останавливается и начинает подсчитывать до реле времени 2 тяги; К сигналу 3 (предел), реле 2 останавливает и начинает синхронизацию в реле времени 1 тяга; Бесконечная петля

(Если двигатель управления Реверсивный можно понять как: Нажмите кнопку запуска 1; Двигатель движется к пределу 2, чтобы остановить в течение определенного периода времени; автоматическое переключение до предела 3, чтобы остановить период времени; Затем автоматически вперед;

P - 5: к сигналу 1, реле 1 тяга; К сигналу 2 (предел), реле 1 остановки и время запуска к реле времени 2 тяги; Сигнал 3 (предел), реле 2 остановки; Сигнал 1; Снова

(Если двигатель управления Реверсивный можно понять как: Нажмите кнопку запуска 1; Двигатель движется к пределу 2, чтобы остановить в течение определенного периода времени; автоматическое переключение до предела 3 стоп; Подача сигнала 1;

P-6: к сигналу 1, реле 1 тяга; К сигналу 2 (предел), реле 1 остановки; Сигнал 1, реле 2 тяги; К сигналу 3 (предел), реле 2 остановки;

(Если двигатель управления Реверсивный можно понять как: Нажмите кнопку Пуск 1; Перейдите к ограничению 2 стоп; Нажмите кнопку Пуск 1 снова; Поверните до предела 3 стоп;

Если функция дистанционного управления: пульт дистанционного управления и клавиша B для запуска вышеуказанной функции; Клавиша C нажмите на реле 1 работа (вперед); затем нажмите на реле 1, чтобы остановить (остановить); Нажмите кнопку D, удерживайте реле 2 работы (реверс); Нажмите один раз реле 2, чтобы остановить (остановить);

7. Описание параметров ключа:

Дисплей питания «----», доступ к режиму ожидания;

Нажмите первый раз K1, на экране отображается: P-1: K2 и K3 режим регулировки

Нажмите второй раз K1, на экране отображается: A001: K2 и K3 Отрегулируйте первый раз A, K4 Отрегулируйте десятичную точку (единица времени)

Нажмите в третий раз K1, на экране отображается: B001: K2 и K3 Отрегулируйте второй раз B, K4 Отрегулируйте десятичную точку (единица времени)

Нажмите на K1 в четвертый раз, на экране отображается: C001: K2 и K3 Отрегулируйте третий раз C, K4 Отрегулируйте десятичную точку (единица времени)

Нажмите на пятый K1, дисплей «----», который входил в режим ожидания;

Например; Необходимо установить режим: P - 2; Время: A010 B005 C006:

Указание второго режима работы; После сигнала 1; Реле 1 через 10 секунд для запуска; Реле 2 для передачи сигнала после задержки 5 секунд после начала 1 секунды автоматическое отключение

Десятичное время описание единицы измерения:

X X.X знака после запятой в десятку, диапазон времени: 0,1 секунд до 99,9 секунд

XXX нет десятичной точки, диапазон времени: от 1 секунды до 999 секунд

XXX. Десятичные точки в одном, диапазон времени: от 1 минуты до 999 минут
