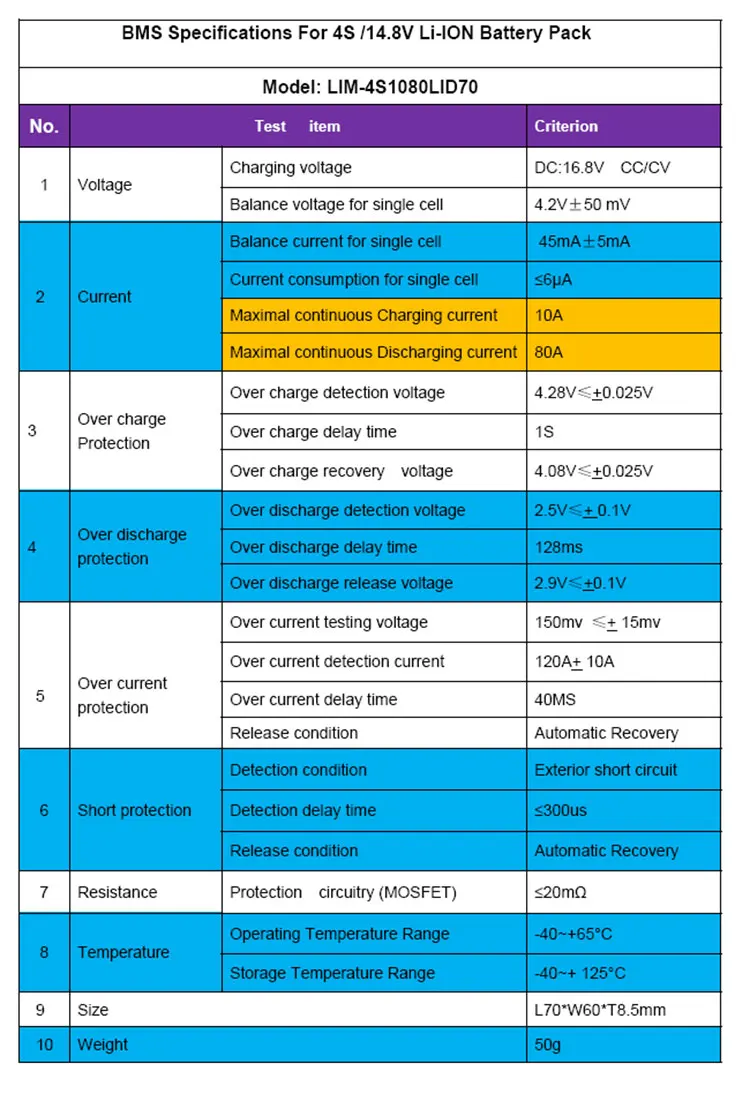

Это для 4S литий-ионных аккумуляторов.

1) Высокоточная схема обнаружения напряжения;

2) терминал зарядного устройства с использованием высоковольтного устройства;

3) Встроенная трехступенчатая схема обнаружения перегрузки по току (перегрузки по току 1, перегрузки по току 2 или короткого замыкания);

4) транзистор MOS может управлять зарядкой и разрядкой аккумулятора;

5) Низкое потребление тока в режиме ожидания.

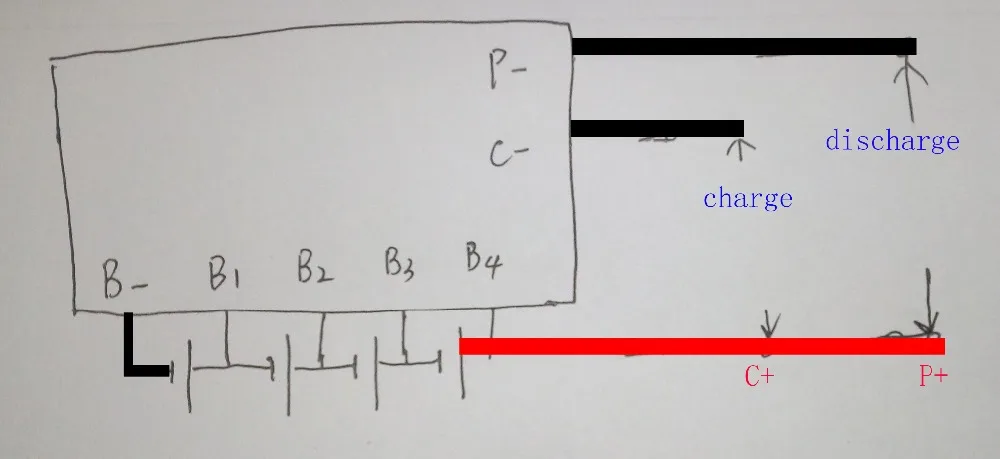

4S инструкции по подключению BMS:

B-(0 В) Подключите аккумулятор отрицательного конца

В1 (3,7 В) Подключите точку между батареей 1 и батареей 2

B2 (7,4 В) Подключите точку между батареей 2 и батареей 3;

B3 (11,1 В) Подключите точку между 3 и батареей 4;

B + (14,8 В)/B4 подключенный аккумулятор положительный;

C +/P +Подключенный аккумулятор положительный;

Отрицательная разрядка P-соединения

C-connect charge negative

Примечание:

Пожалуйста, не делайте коротких сокращений, после установки, пожалуйста, сначала зарядите батарею, затем она имеет выход.

Применение:

4S литий-ионные аккумуляторы

Примечание:

1) обратите внимание, что входное и выходное напряжение, а также условия нагрузки для платы защиты питания не превышают электрические параметры допустимого энергопотребления;

2) особое внимание к току нагрузки не может работать долгое время между максимальным непрерывным рабочим током и током защиты;

3) при подключении аккумулятора он может не разрядиться. В этом случае подключение зарядного устройства может быть восстановлено в нормальном рабочем состоянии;

4) хотя встроенный блок электростатической защиты BMS, пожалуйста, не трогайте руки, когда BMS в рабочем состоянии, чтобы избежать повреждения от статического электричества.
