Шляпа для электронной бумаги диагональю 2 13 дюйма Raspberry 3 B электронный экран с









2,13 дюймов электронная бумага шляпа









    2,13 дюймовый e-Paper HAT (B)



















2,13 дюймовый e-Paper HAT (C)

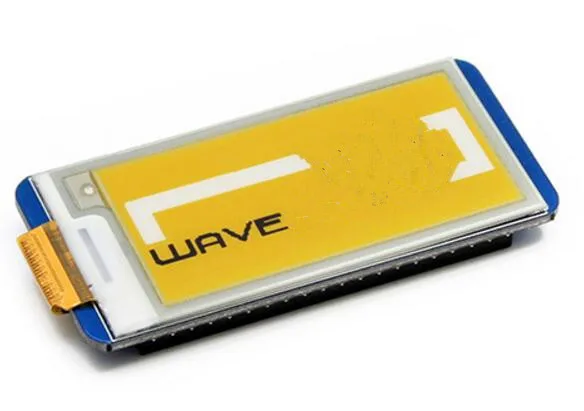

2,13 дюймовый e-Paper HAT (D)

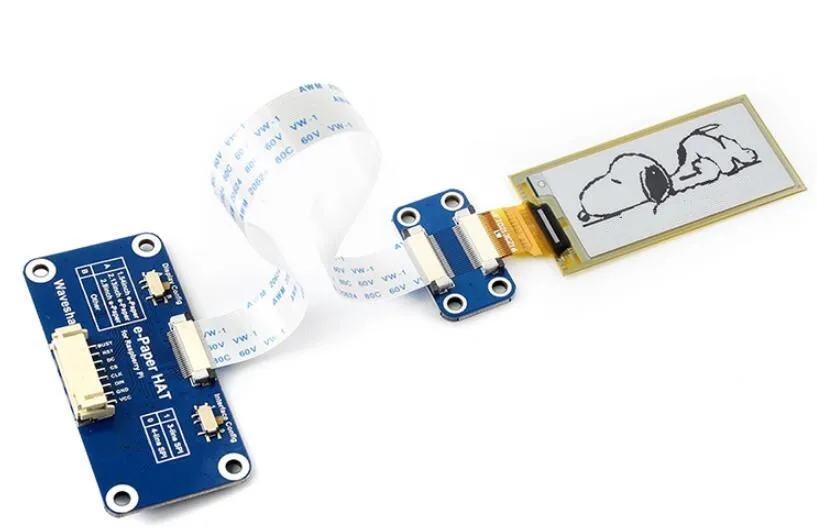

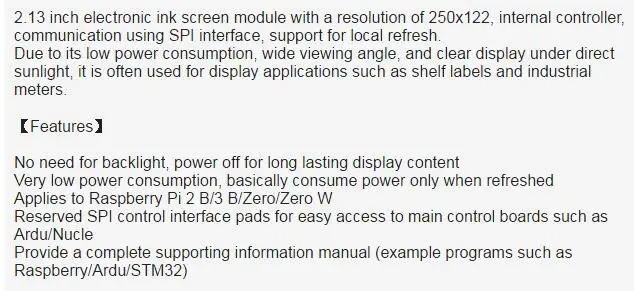

Разработанный специально для Raspberry Pi, гибкий электронный модуль экрана чернил составляет 2,13 дюйма с разрешением 212x104. Он имеет встроенный регулятор, который общается с помощью интерфейса SPI и поддерживает частичное обновление. По сравнению с обычными электронными чернильными экранами, он может быть согнут, не легко сломан, тоньше по толщине и легче по весу. Кроме того, электронный чернильный экран имеет преимущества низкого энергопотребления, широкого угла обзора и четкого отображения после отключения питания, И подходит для применения на дисплее, таких как промышленные приборы и умный износ с неправильной формой требований, таких как изогнутые поверхности.   [Особенности] Гибкий электронный чернильный экран, гибкий (только область дисплея) Подсветка не требуется, выключение питания может удерживать последний экран в течение длительного времени Очень низкое энергопотребление, в основном потребляет энергию только при освежении Подходит для Raspberry Pi Zero/Zero W/Zero WH/2B/3B/3B +, Jetson Nano Резервный интерфейс управления SPI для легкого доступа к основным контрольным платам, таким как Arduino/Nucleo Предоставьте Полное руководство по вспомогательной информации (образец программы, такой как Raspberry/Jetson Nano/Arduin/STM32)   【Параметри】   Рабочее напряжение: 3,3 V Связь интерфейс: 3-провод SPI, 4-провод SPI Размеры: 59,2 мм × 29,2 мм × 0,3 мм Размер дисплея: 48,55 мм × 23,71 мм Расстояние в точку: 0,229 × 0,228 Разрешение: 212 × 104 Цвет дисплея: черный, белый Серый уровень: 2 Глобальное обновление: 2s Потребляемая мощность обновления: 26,4 МВт (typ.) Потребляемая мощность в режиме ожидания: <0,017 МВт Угол обзора: >170 °   【Описание интерфейса 】 VCC: 3,3 V / 5V GND : GND DIN: SPI Коммуникационный MOSI pin CLK: SPI связь SCK pin CS : SPI чип выберите Pin (активный Low) DC: данные/контрольный штифт (высокий уровень означает данные, низкий уровень означает команду) RST: внешний сброс pin (низкий сброс) Занят: выходной pin состояния работы (низкий уровень означает занятие)

















Нажмите красный Размер № для просмотра различных размеров:

Размер Дисплей Оттенки серого Разрешение Размер дисплея Размер формы Время обновления Частичное обновление Интерфейс Pi Интерфейс управления (Мм) (Мм) (S) 1,02 дюйма Черный, белый 2. 128 × 80 21,76 × 14,00 42,0 × 27,0 2. И radic; × SPI 1,54 дюйма Черный, белый 2. 200 × 200 27,60 × 27,60 48,0 × 33,0 2. И radic; × SPI Красный, черный, белый 2. 200 × 200 27,60 × 27,60 48,0 × 33,0 8 × × SPI Желтый, черный, белый 2. 152 × 152 27,51 × 27,51 48,0 × 33,0 27 × × SPI 2,13 дюйма Черный, белый 2. 250 × 122 48,55 × 23,71 65,0 × 30,2 2. И radic; И radic; SPI Красный, черный, белый 2. 212 × 104 48,55 × 23,71 65,0 × 30,2 15 × И radic; SPI Желтый, черный, белый 2. 212 × 104 48,55 × 23,71 65,0 × 30,2 15 × И radic; SPI Гибкий черный белый 2. 212 × 104 48,55 × 23,71 59,2 × 29,2 2. И radic; И radic; SPI 2,7 дюймов Черный, белый 2. 264 × 176 57,29 × 38,19 85,0 × 56,0 6 × И radic; SPI Красный, черный, белый 2. 264 × 176 57,29 × 38,19 85,0 × 56,0 15 × И radic; SPI 2,9 дюймов Черный, белый 2. 296 × 128 66,89 × 29,05 89,5 × 38,0 2. И radic; × SPI Красный, черный, белый 2. 296 × 128 66,89 × 29,05 89,5 × 38,0 15 × × SPI Желтый, черный, белый 2. 296 × 128 66,89 × 29,05 89,5 × 38,0 15 × × SPI Гибкий черный белый 2. 296 × 128 66,90 × 29,06 79,0 × 36,7 2. И radic; И radic; SPI 4,2 дюймов Черный, белый 2. 400 × 300 84,80 × 63,60 103,0 × 78,5 4. × × SPI Красный, черный, белый 2. 400 × 300 84,80 × 63,60 103,0 × 78,5 15 × × SPI Желтый, черный, белый 2. 400 × 300 84,80 × 63,60 103,0 × 78,5 15 × × SPI 4,3 дюймов Черный, белый 4. 800 × 600 88,00 × 66,00 118,0 × 75,0 1,5 × × UART 5,83 дюйма Черный, белый 2. 600 × 448 118,8 × 88,26 125,4 × 99,5 3,5 × И radic; SPI Красный, черный, белый 2. 600 × 448 118,8 × 88,26 125,4 × 99,5 14 × И radic; SPI Желтый, черный, белый 2. 600 × 448 118,8 × 88,26 125,4 × 99,5 26 × И radic; SPI 6 дюймов Черный, белый 16 800 × 600 122,4 × 90,6 138,4 × 101,8 <1 И radic; И radic; USB/SPI/ I80/I2C 7,5 дюймов Черный, белый 2. 640 × 384 163,2 × 97,92 170,2 × 111,2 6 × И radic; SPI Красный, черный, белый 2. 640 × 384 163,2 × 97,92 170,2 × 111,2 16 × И radic; SPI Желтый, черный, белый 2. 640 × 384 163,2 × 97,92 170,2 × 111,2 16 × И radic; SPI 7,8 дюймов Черный, белый 16 1872 × 1404 158,18 × 118,64 173,8 × 127,6 <1 И radic; И radic; USB/SPI/ I80/I2C 9,7 дюймов Черный, белый 16 1200 × 825 202,80 × 139,43 218,8 × 156,4 <1 И radic; И radic; USB/SPI/ I80/I2C 10,3 дюймов Гибкий черный белый 16 1872 × 1404 209,66 × 157,25 227,7 × 165,8 <1 И radic; И radic; USB/SPI/ I80/I2C 12,48 дюйма Черный, белый 2. 1304 × 984 252,98 × 190,90 280,0 × 229,5 <8 × И radic; SPI Красный, черный, белый 2. 1304 × 984 252,98 × 190,90 280,0 × 229,5 <16 × И radic; SPI
