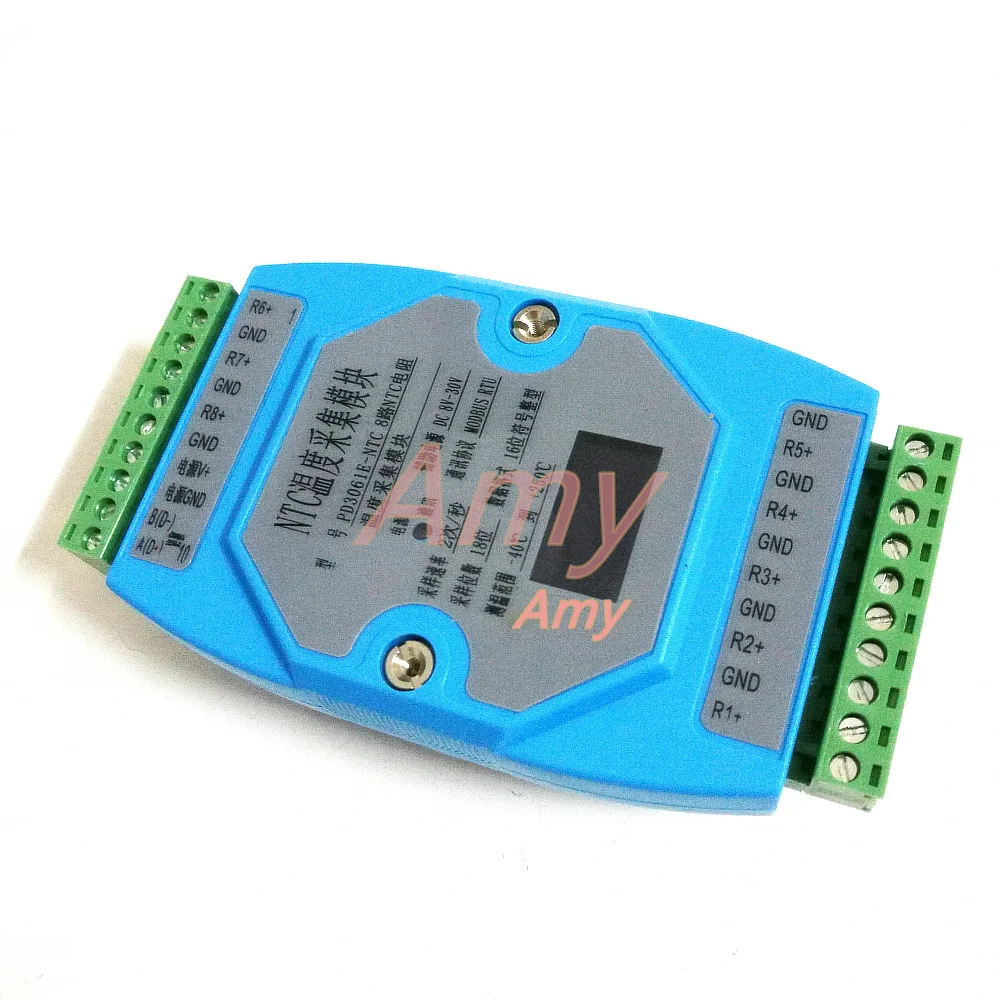

8 способ температуры NTC Термистор Модуль сбора MODBUS RTU 485|protocol| |

8 способ температуры NTC Термистор Модуль сбора MODBUS RTU 485|protocol| |

1 обзор
Интерфейс полностью защищена, случайно прикасаясь к 24V, и даже 220 В связь, не будет повреждена.
Связь, сбор, источник питания, три части полностью изолированы.
Основные характеристики
Модуль сбора температуры на основе интерфейса RS485 и протокола Modbus.
Изолируйте интерфейс RS485 и поддерживайте протокол Modbus-RTU.
Вычисление температуры завершено внутри модуля, и значение температуры можно прочитать непосредственно. Единица измерения по Цельсию.
Интерфейс модуля имеет все компоненты защиты, а измерительный терминал GND изолирован от источника питания для защиты микросхемы интерфейса.
Источник питания: 8-30 В постоянного тока. Измерено 30 В Потребляемая мощность, 9 мА, 24 В Потребляемая мощность, 12 мА, 12 В Потребляемая мощность, 23ма, 8 в, потребляемая мощность, 33ма.

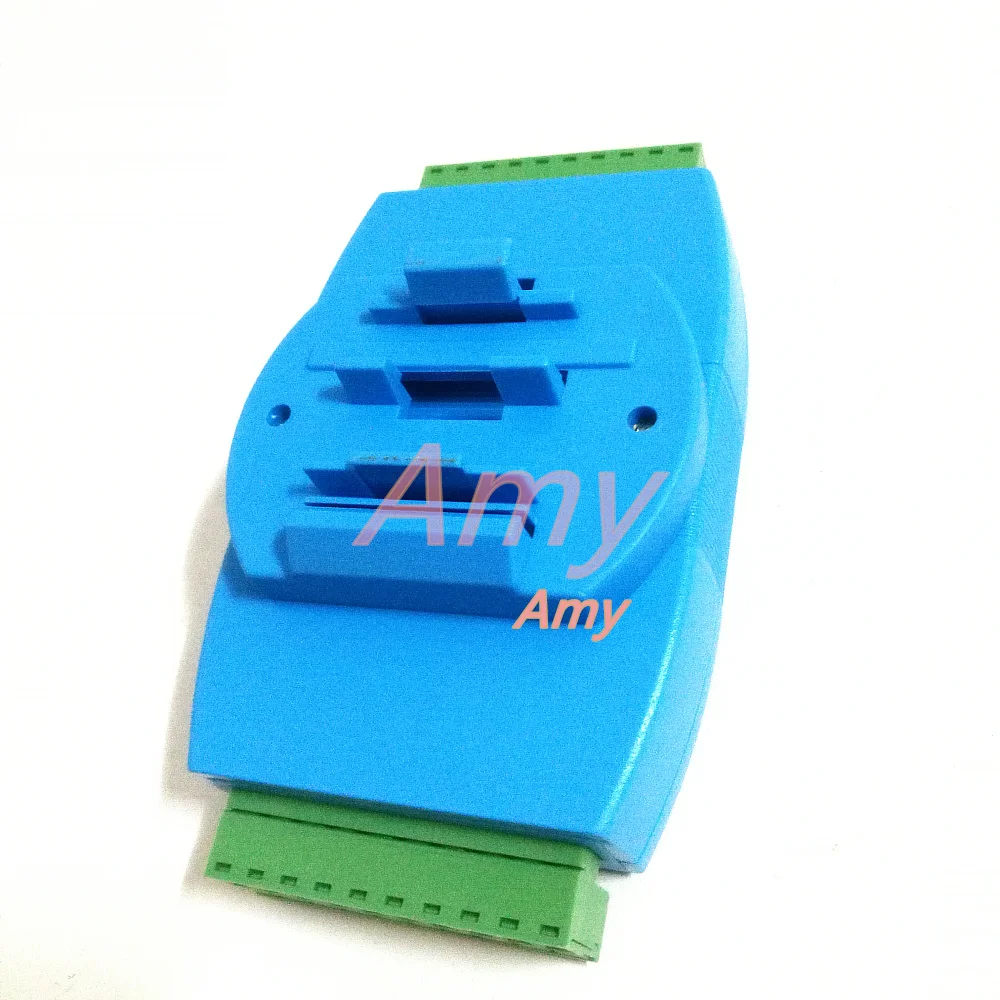

Принять стандартный 35 мм метод установки рельса.
Размер: 88*72*59
Рабочая температура: от-35 градусов до + 50 °C.
Применение: Жидкость, область измерения температуры газа, обычно диапазон температуры NTC-40 градусов-150 градусов по Цельсию. Точность 0,1 DEG C.
PD3061-NTC модуль измерения температуры сопротивления NTC:
Поддерживает различные измерения сопротивления NTC температуры, используя следующую формулу для расчета температуры и сопротивления соответствующего отношения:
Rt = R * EXP (B * (1/T1-1/T2)
Приведенная выше формула поясняется следующим образом:
1.Rt-сопротивление термистора при температуре T1;
2.R является номинальным сопротивлением термистора при температуре окружающей среды T2;
3.B значение является важным параметром термистора;
4.EXP-это n Мощность e;
5. Здесь T1 и T2 относятся к степени K, то есть к температуре Кельвина, к градусу, = 273,15 (абсолютная температура) + Цельсия;
Например, Номинальное сопротивление 25 градусов составляет 5K, а Термистор NTC B-3470K
Затем это R = 5000, T2 = 273,15 + 25, B = 3470, RT = 5000 * EXP (3470 * (1/T1-1/ (273,15 + 25),
Заменяя температуру T1, можно рассчитать значение Сопротивления Термистора при соответствующей температуре
Таким образом, путем измерения значения сопротивления NTC, текущая температура может быть получена путем обратного вывода.

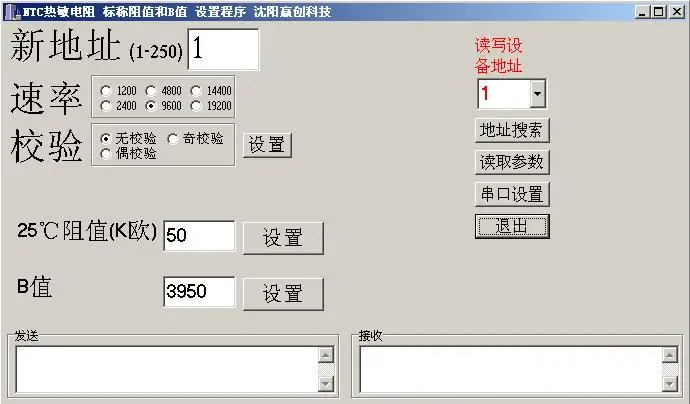

NTC имеет 2 важных параметра: для записи параметров в модуль требуется следующее программное обеспечение.
R25: сопротивление нулевой мощности при 25 градусах Цельсия. Если не указано иное, это номинальное значение сопротивления NTC.
B значение: индекс тепла, определяемый как разница между естественным логарифмом значения сопротивления нулевой мощности при двух температурах и соотношением к обоюдной из двух температур.

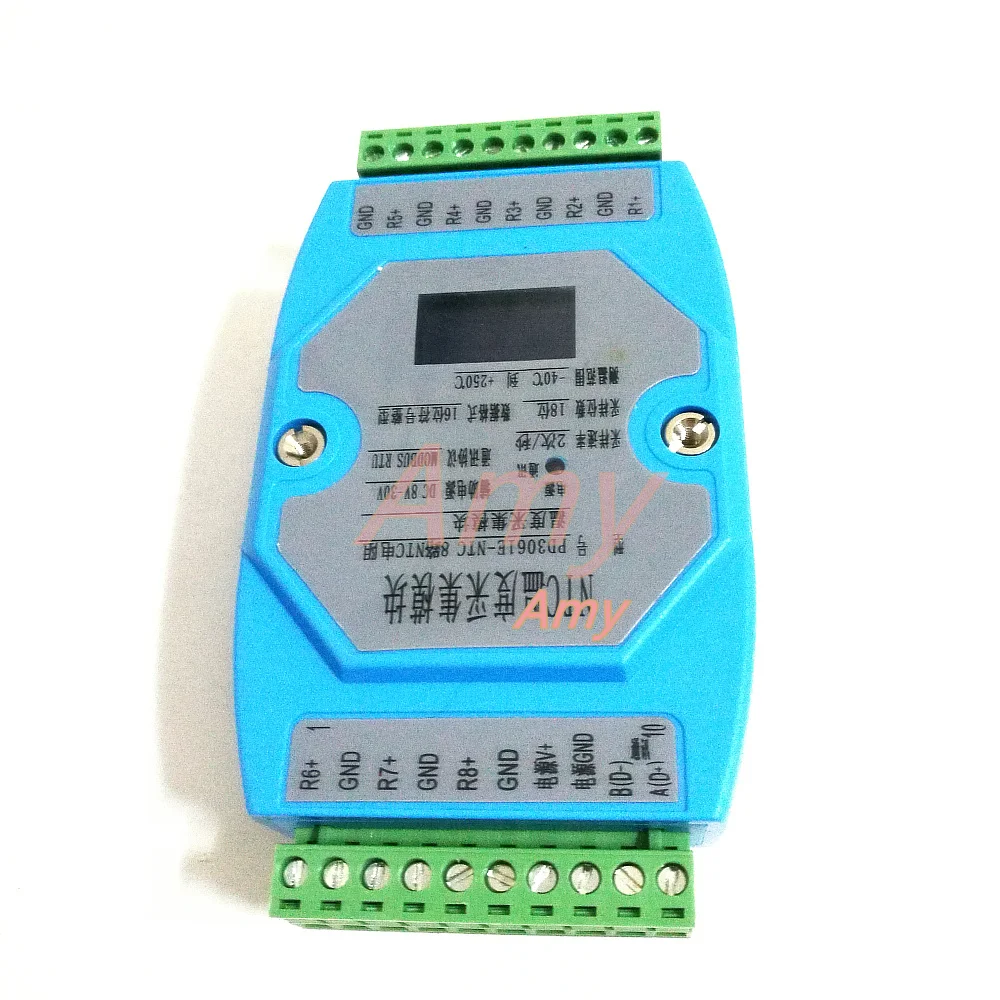

A:RS485 Последовательная связь A
B:RS485 серийная связь B
Мощность V +: Положительная мощность постоянного тока
Мощность GND: постоянный ток, отрицательный, общий
R (n) +:NTC датчик питания, около 0.1mA выход.
GND: Датчик NTC общий терминал.
3. Таблица регистрации информации и код функции
3,1 функциональный код 03H (чтение) и 06H (запись)
Таблица данных для регистрации параметров
Адрес слова
Байт
Положение
Опишите
Описание параметров
Атрибут
10H
Низкий 8 бит
Конфигурация связи
Начальное значение: 00 ч
Бит <7>: функция защиты параметров 0 = закрыть 1 = Открыть См. Примечание
Бит <6:5> защищены
Бит <4:3>, 00 =, проверка паритета, 01 = ровная проверка, 10 = нечетная проверка (11 = Одиночная проверка)
Бит <2:0>, 000 = 9600, 001 = 1200, 010 = 2400, 011 = 4800, 100 = 9600
101 = 14400 110 = 19200 другие комбинации не определяются, обрабатываются в соответствии с 9600
RW
Высокое положение 8
Почтовый адрес
Начальное значение: 01H
Диапазон настройки = от 1 до 250
Адрес 0-это адрес трансляции (если программа связи устанавливает значение 0, равное 1)
RW
11H
Низкий 8 бит
Сохранить
RW
Высокое положение 8
Сохранить
RW
12H
16
Недопустимое значение флага
Начальное значение: -1000

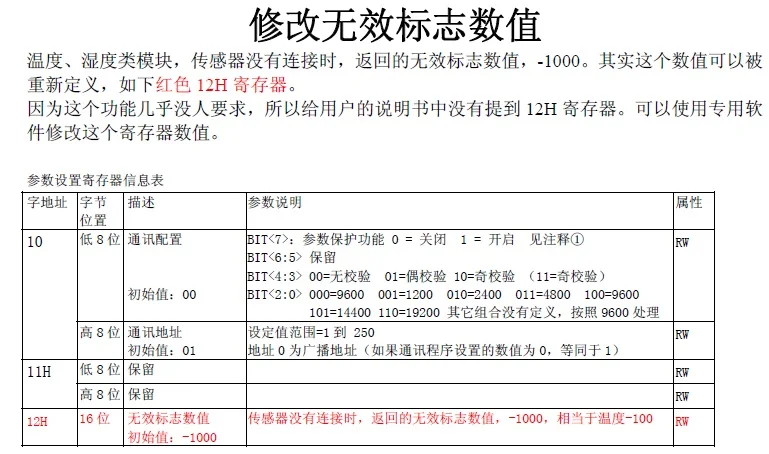

Когда датчик не подключен, возвращено неверное значение флага, -1000, что эквивалентно температуре-100. Это значение может быть изменено, как показано в приложении 3
RW
13H
16
NTC 25 градусов
Номинальное сопротивление
Единица: K omegas Например: 100 представляет 100K с номинальным сопротивлением 25 градусов NTC.
14H
16
B значение NTC
Например: 3950 означает, что B значение 3950.
3,2 функциональный код 03H (чтение)
Таблица входных данных регистра (только для чтения)
Адрес слова
Опишите
Адрес слова
Опишите
20H
Значение температуры датчика 1
30H
Сохранить
21H
Значение температуры датчика 2
31H
Сохранить
22H
Значение температуры датчика 3
32H
Сохранить
23H
Значение температуры датчика 4
33H
Сохранить
24H
Температурное значение датчика 5
34H
Сохранить
25H
Температурное значение датчика 6
35H
Сохранить
26H
Значение температуры датчика 7
36H
Сохранить
27H
Значение температуры датчика 8
37H
Сохранить
28H
Значение температуры датчика 9
38H
Сохранить
29H
Значение температуры датчика 10
39H
Сохранить
2ач
Значение температуры датчика 11
3 Ач
Сохранить
2BH
Значение температуры датчика 12
3BH
Сохранить
2CH
Значение температуры датчика 13
3CH
Сохранить
2DH
Значение температуры датчика 14
3DH
Сохранить
2EH
Значение температуры датчика 15
3EH
Сохранить
2FH
Значение температуры датчика 16
3FH
Сохранить

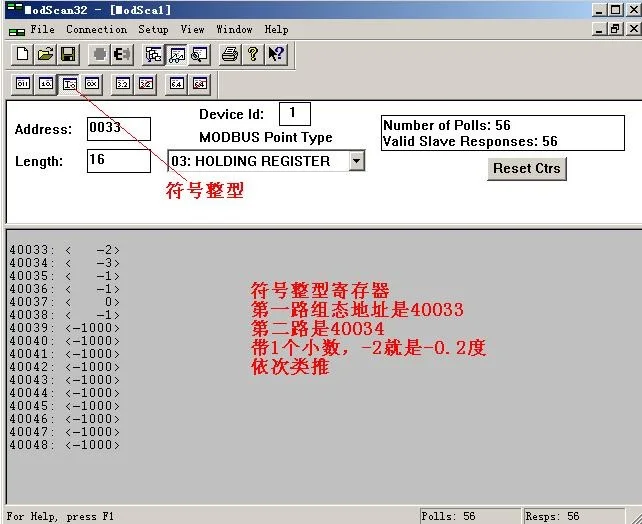

Комментарий: Датчик недействителен. Возвращаемое значение FC18 =-1000d =-100,0,
Подписанное целое число с 2 байтами температуры, в 10 раз больше фактической температуры. Единица измерения по Цельсию.

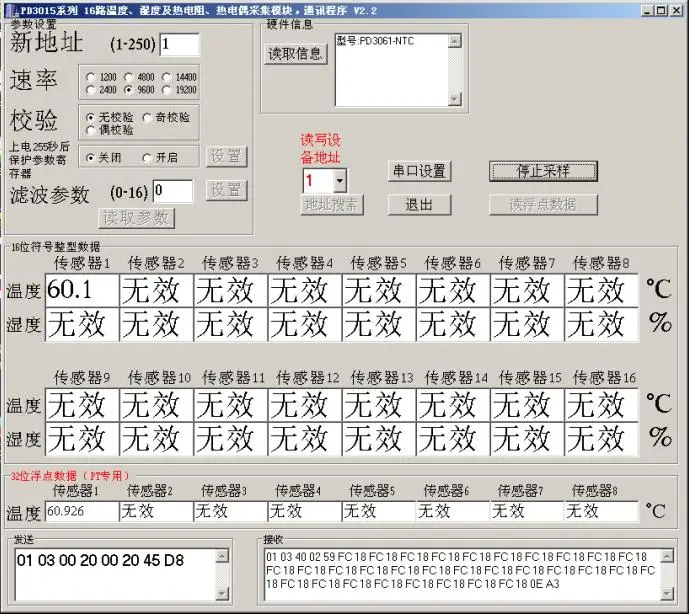

Интерфейс тестового программного обеспечения
