Передача данных между последовательным портом и сетевым серверами USR-LTE-7S4

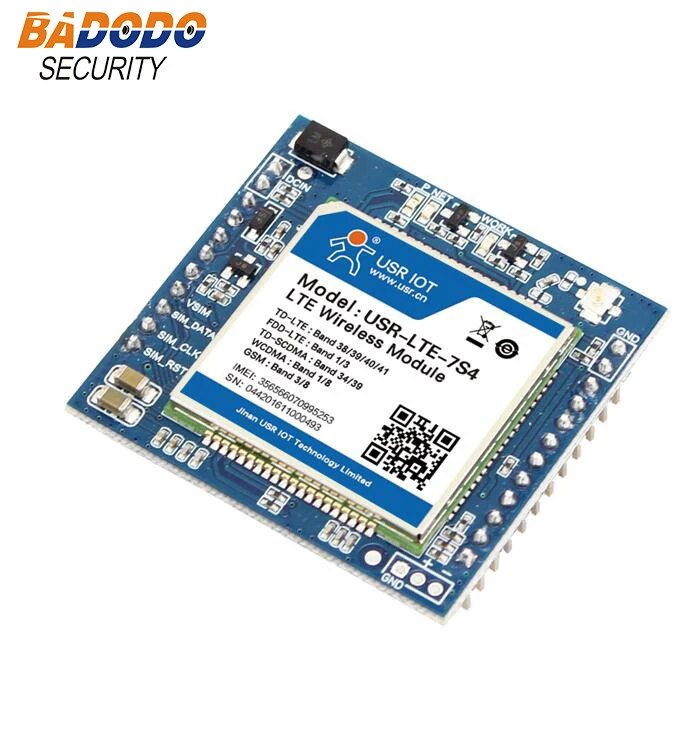

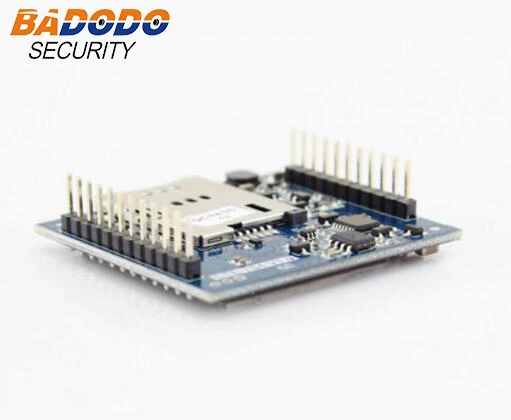

USR-LTE-7S4



Модуль 4G LTE USR-LTE-7S4 используется для передачи данных между последовательным портом и сетевым серверами через сеть оператора. Он настроен по команде и работает в двунаправленном прозрачном режиме передачи.
USR-LTE-7S4 маленького размера, который широко используется в LTE, WCDMA, TD-SCDMA. Он работает в прозрачном режиме передачи и более функциональном программном обеспечении. Он имеет высокую скорость и меньшую задержку во времени, поддерживает протокол FTP.
USR-LTE-7S4 совместим с модулем 2G 7S2/7S3, пользователь может легко заменить 7S3. Мы добавляем функцию Watchdog для обеспечения стабильности в течение длительного времени работы.
Список сетей LTE://en.wikipedia.org/wiki/List_of_LTE_networks



Функциональные особенности:

HTTPD клиент
На основе встроенной системы Linux, в высокой стабильности
Прозрачная передача SMS
По команде
Синхронизация скорости передачи данных
Механизм регистрации
Механизм упаковки сердцебиения
Обновление протокола FTP
Функция RNDIS



Метод конфигурации:
1) конфигурация веб-страницы
2) командная конфигурация



Введение режима работы
1. Сетевой прозрачный режим передачи
В этом режиме устройство пользователя может отправлять данные на специальный сервер по сети LTE. G780 поддерживает 4 гнезда. Четыре связи являются взаимозависимостью.
2. Клиентский режим HTTPD
В этом режиме устройство пользователя может отправлять/получать данные на/с HTTP сервера напрямую. Данные будут отправлены на веб-сервер (apache, IIS, tomcat и т. Д.) в режиме Http (GET/POST) до тех пор, пока будут отправлены данные в официальном формате. Пользователь может использовать язык сценариев, такой как PHP, ASP в качестве хранилища данных.
3. Прозрачный режим передачи SMS
В этом режиме устройство пользователя может отправлять SMS на указанный номер телефона или отправлять SMS с телефона на устройство.
4. По требованию
Независимо от того, работает ли G780 в любом режиме, пользователь может отправить указанную команду в G780 для переключения в командный режим AT.

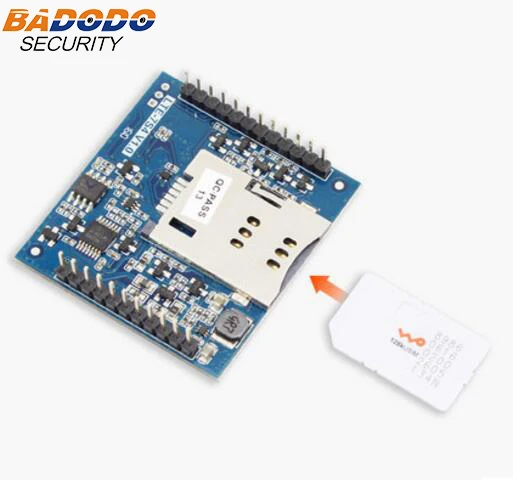

Основная информация   Размер 44,4x41,8x12,8 мм (Клемма не входит в комплект) Входное напряжение DC 5,0 ~ 16 V Рабочий ток Средняя: 55 ~ 127ма @ 12 В; Макс: 147ма @ 12 В Рабочая температура -20 ~ 70 °C Среда хранения -40 ~ 125 °C, 5 ~ 95% RH (без конденсации) Аппаратный интерфейс Sim-карта: 1,8 В/3 в
Интерфейс антенны: 50?/SMA-K (Гнездовой терминал) Сертификат CE FCC ROHS WEEE Частотный диапазон   TDD-LTE Ремешок 38/39/40/41 FDD-LTE Полоса 1/3 WCDMA Полоса 1/8 TD-SCDMA Ленточная 34/39 GSM/GPRS/EDGE Полоса 3/8 Спецификация   TDD-LTE Скорость загрузки 3GPP R9 CAT4: 150 Мбит/с, скорость загрузки: 50 Мбит/с FDD-LTE Скорость загрузки 3GPP R9 CAT4: 150 Мбит/с, скорость загрузки: 50 Мбит/с WCDMA HSPA + скорость загрузки: 21 Мбит/с скорость загрузки: 5,76 Мбит/с TD-SCDMA Скорость загрузки 3GPP R9: 2,8 Мбит/с, скорость загрузки: 2,2 Мбит/с GSM/GPRS/EDGE Макс.: скорость загрузки 384 кбит/с, скорость загрузки: 128 кбит/с Передаваемая мощность   TDD-LTE + 23dBm (класс питания 3) FDD-LTE + 23dBm (класс питания 3) WCDMA + 23dBm (класс питания 3) TD-SCDMA + 24dBm (класс мощности 2) GSM Band8 + 33dBm (класс питания 4) GSM Band3 + 30dBm (класс мощности 1) Серийный порт   Номер порта TTL * 1 Бит данных 5,6, 7,8 Стоп-бит 1,2 Контрольный бит Нет, даже, нечетный Скорость передачи данных 300 bps ~ 230400 bps Управление потоком CTS/RTS Буфер TX: 10 K байт, RX: 10 K байт Программный параметр   Режим работы Прозрачный режим передачи, режим HTTP, режим FTP Протокол TCP/UDP/DNS/HTTP/FTP Максимальное TCP соединение 4 Конфигурация Серийный по команде, SMS по команде, сеть по команде Обслуживание   Программное обеспечение Виртуальное последовательное программное обеспечение (USR-VCOM), Windows 2000 или выше
Конфигурация: команда Serial AT, SMS AT command, Network AT Command Гарантийный срок 2 года Аксессуар Антенна PCB
