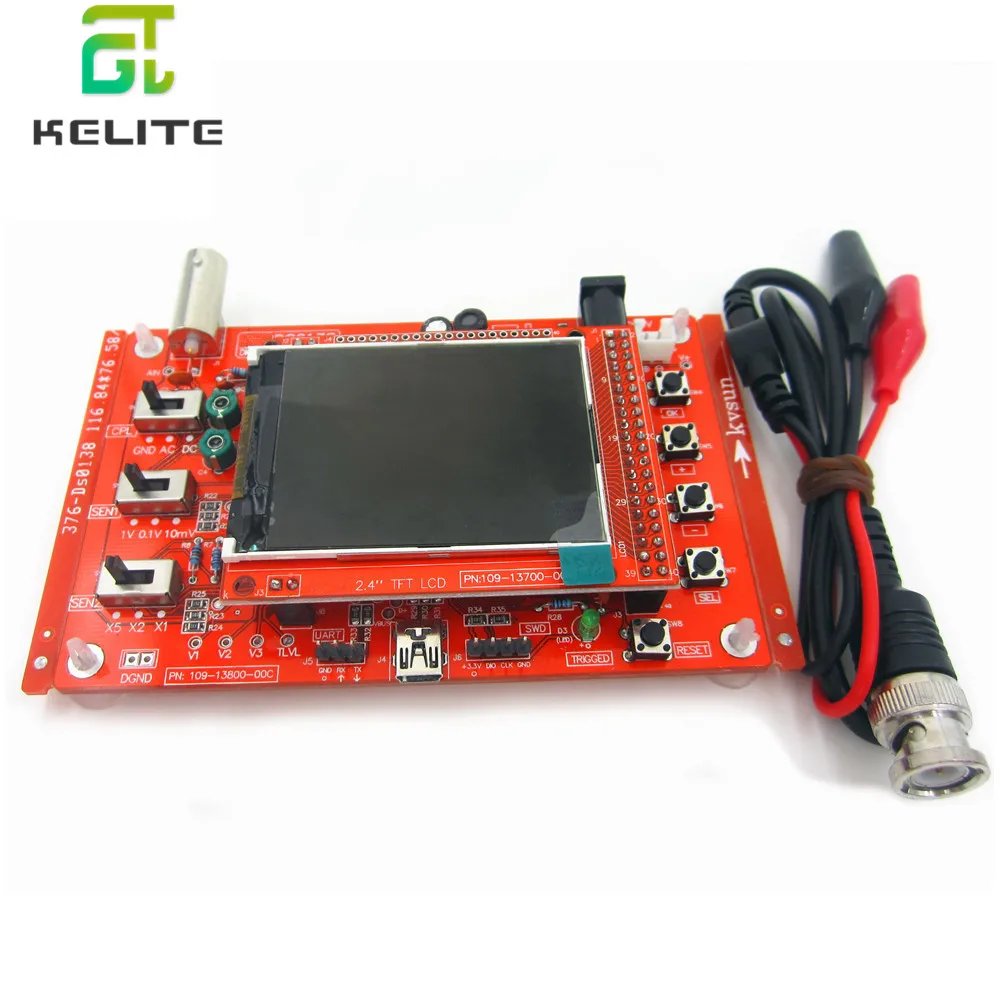

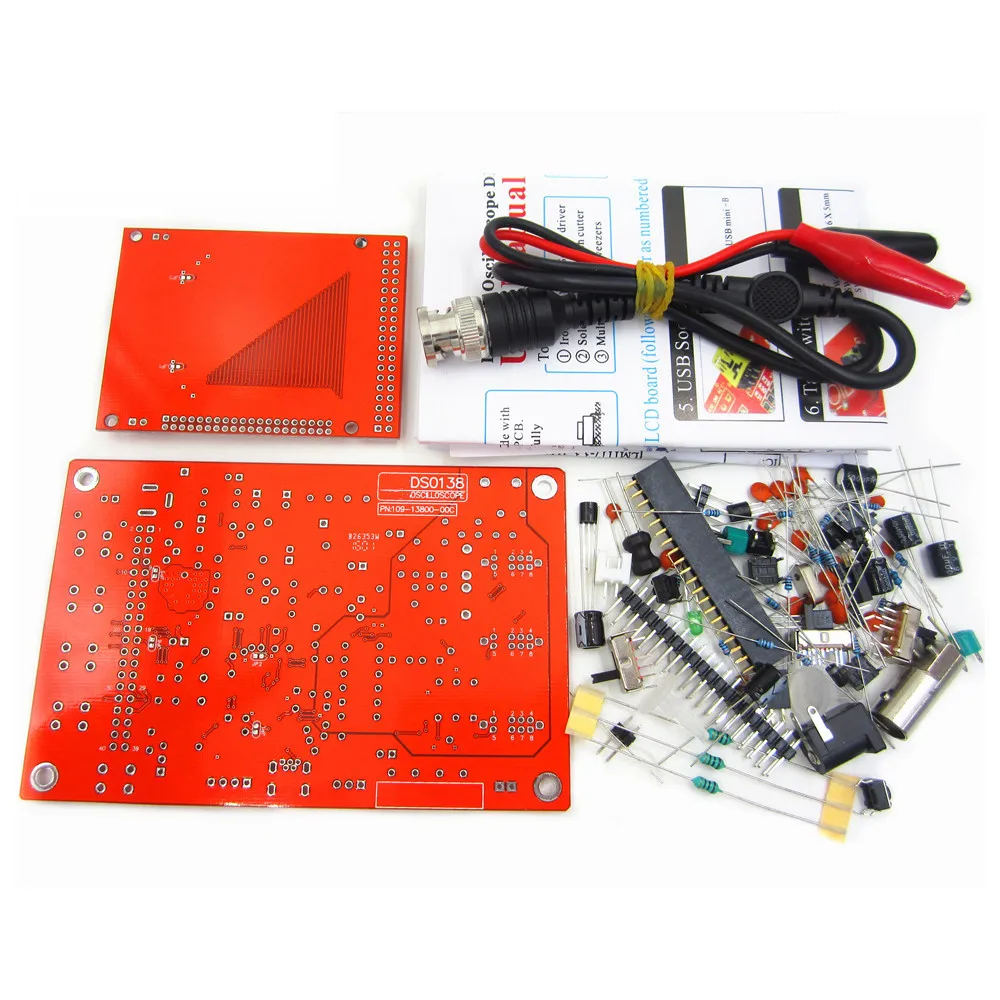

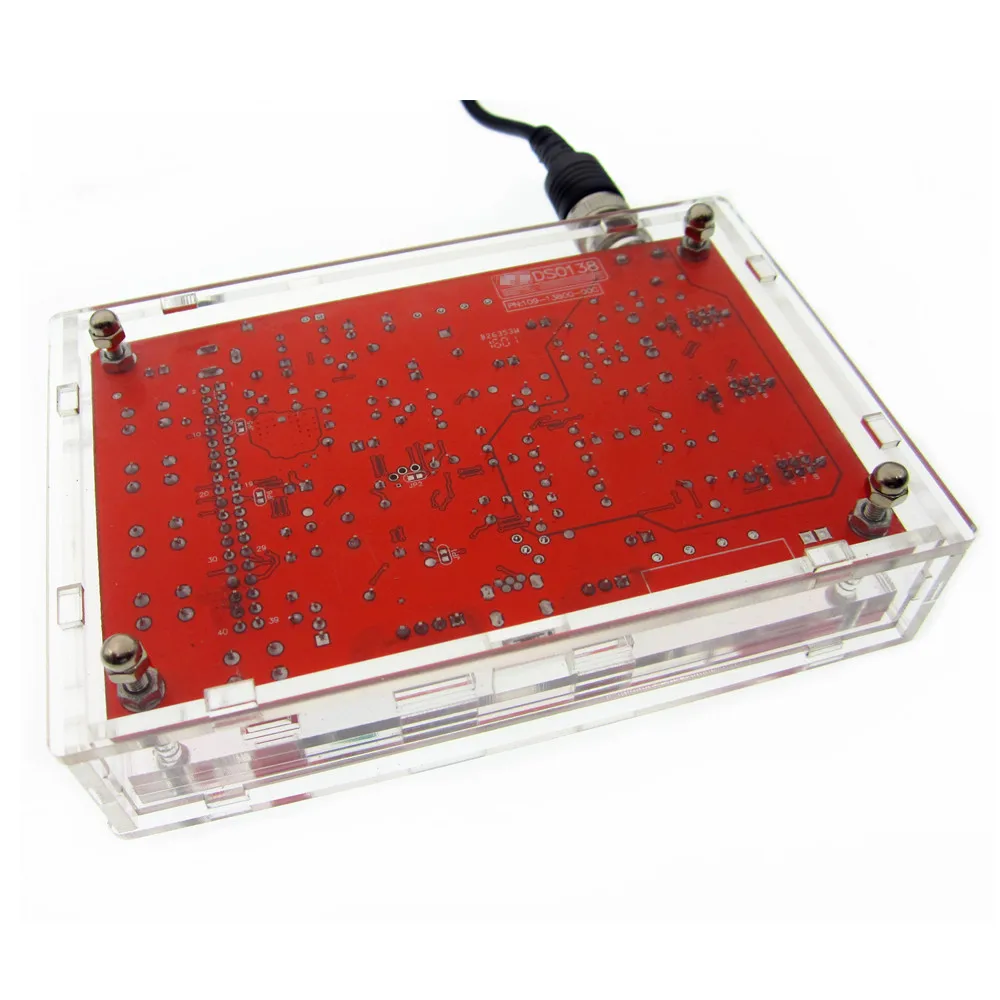

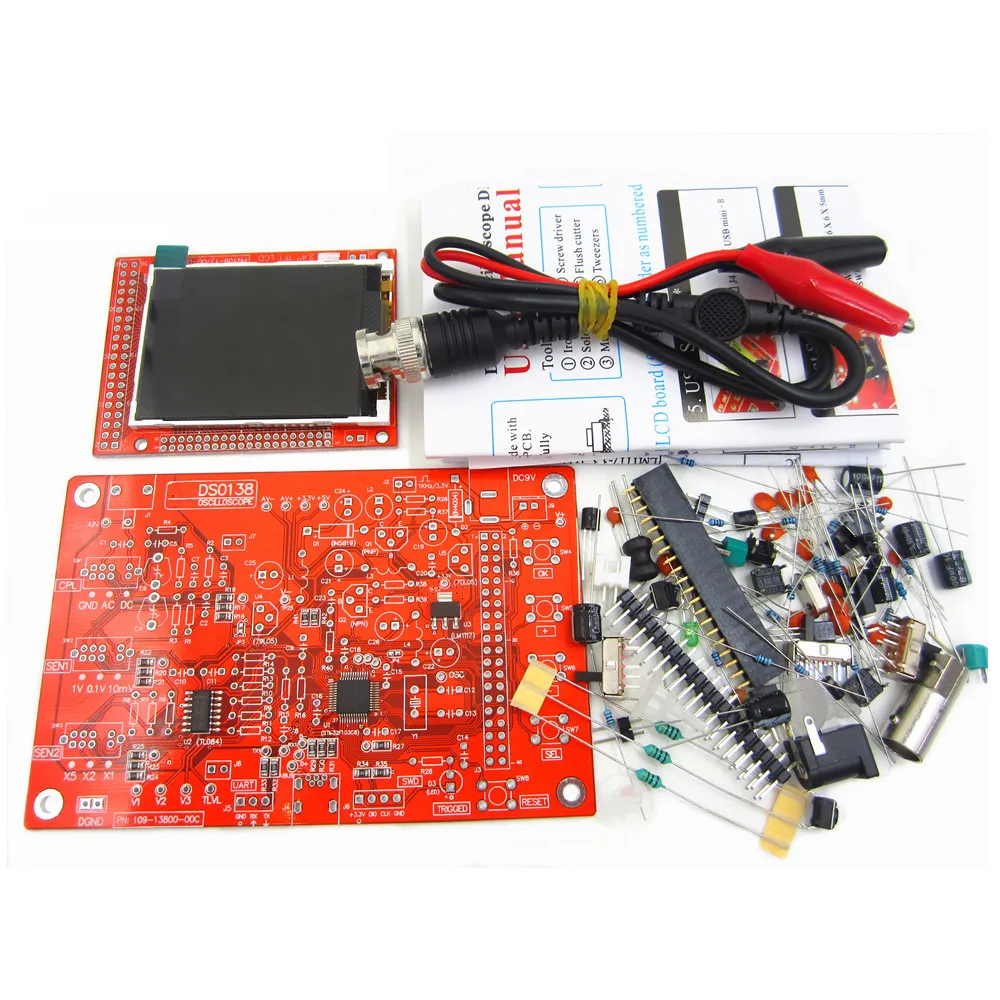

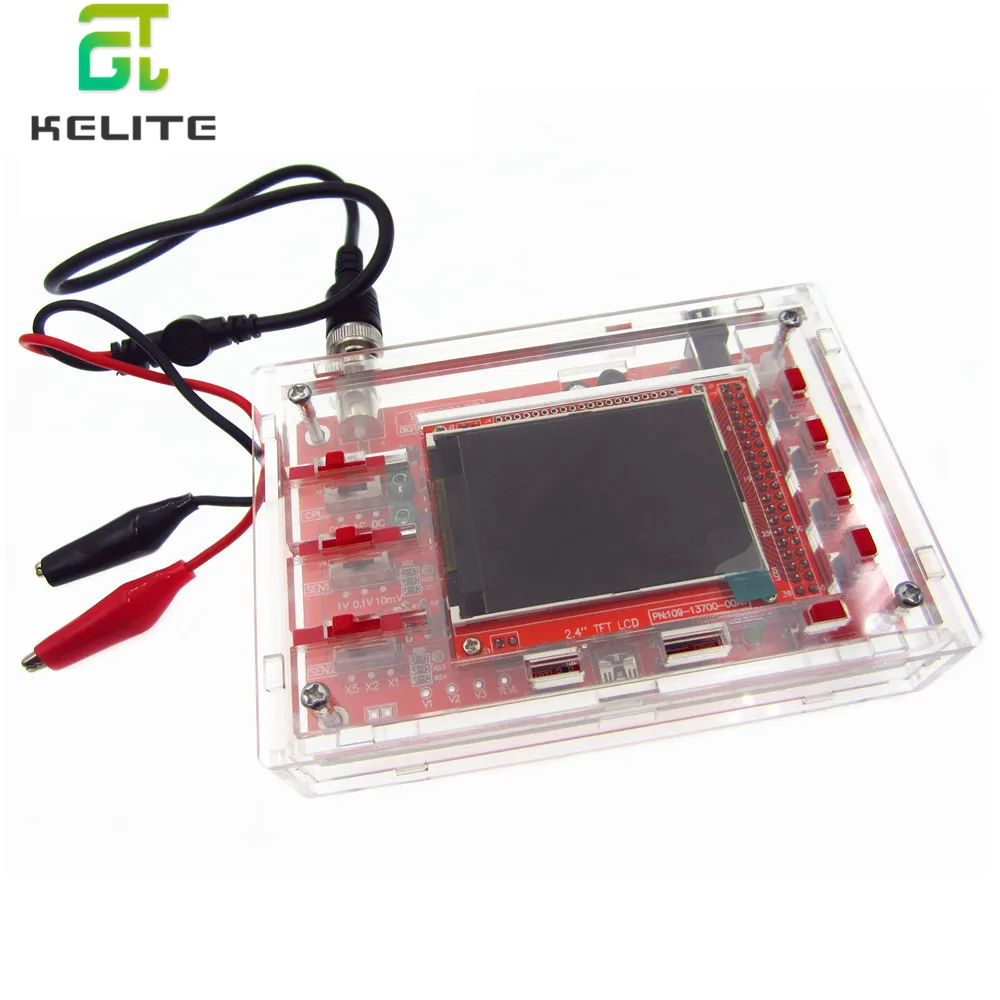

DSO138 2 4 "TFT Ручной карманный цифровой осциллограф набор сделай сам детали +

Добро пожаловать в наш магазин!

Если у вас есть какие-либо вопросы, пожалуйста, свяжитесь с нами

DSO138 2,4 "TFT Ручной карманный цифровой осциллограф Набор DIY Запчасти для осциллографа электронный Обучающий набор 1Msps

  Этот DSO138 цифровой осциллограф комплект принимает ARM Cortex-M3 процессор и с 2,4-дюймовый TFT экран. Это легко и надежно для работы цепи. Он может отображать частоту, период, ширину импульса, коэффициент работы, Макс./мин./AVG./пиковые/виртуальные значения.   Особенности: В этом комплекте используются ARM Cortex-M3 процессор (STM32F103C8), а также включает в себя 2,4 цветным экраном тонкопленочной технологии (тпт), а также может использоваться в качестве рукоятки тест Совет по развитию. Может быть вторичная Разработка на основе этого набора, например, он может быть изменен на милливольтметр, регистраторы данных. Регулируемое вертикальное смещение, и с инструкциями. С автоматическим, регулярным и одноступенчатым режимами, легко захватывать форму волны момента. Доступный триггер подъема или падения края. Наблюдательная предыдущая форма сигнала триггера (отрицательная задержка). Может замораживать в любое время дисплей формы волны (функция удержания). Поставляется в 1 Гц/3,3 V квадратный тест волн источника сигнала. С цифровым дисплеем параметров формы волны, включая частоту, период, ширину импульса, коэффициент мощности, Макс./мин./AVG./пиковые/виртуальные значения. Функция хранения сигнала: не потеряет форму сигнала после выключения питания. Обнаружение короткого замыкания и открытого замыкания: может помочь пользователю узнать ошибку пайки. Функция распознавания контроллера TFT.   Примечание: Этот набор DIY припаян.   Технические характеристики: Максимальная частота дискретизации в реальном времени: 1Msps Точность: 12Bit Глубина буфера выборки: 1024 байт Аналоговая полоса пропускания: 0-200 кГц Вертикальная чувствительность: 10 мВ/див-5 В/див (1-2-5 прогрессивный способ) Вход импеданс: 1MΩ Максимальное входное напряжение: 50Vpp (1: 1 зонд), 400Vpp (10: 1 зонд) Режимы соединения: DC / AC / GND Горизонтальный базовый Диапазон времени: 10 мкс/див-50 с/див (1-2-5 прогрессивный способ) Напряжение питания: 9 В постоянного тока PCB Размеры: 117*76 мм/4,6 * 3in Размер экрана: 52*40 мм/2*1,57 дюйма Посылка Размеры: 18*12,5*3 см/7,08*4,92 * 1.18in Посылка Вес: 119g/4,21 oz   Посылка список: 1 * DSO138 комплект осциллографаИнформация о пайке и не сварной 1 * чехол (На выбор)
