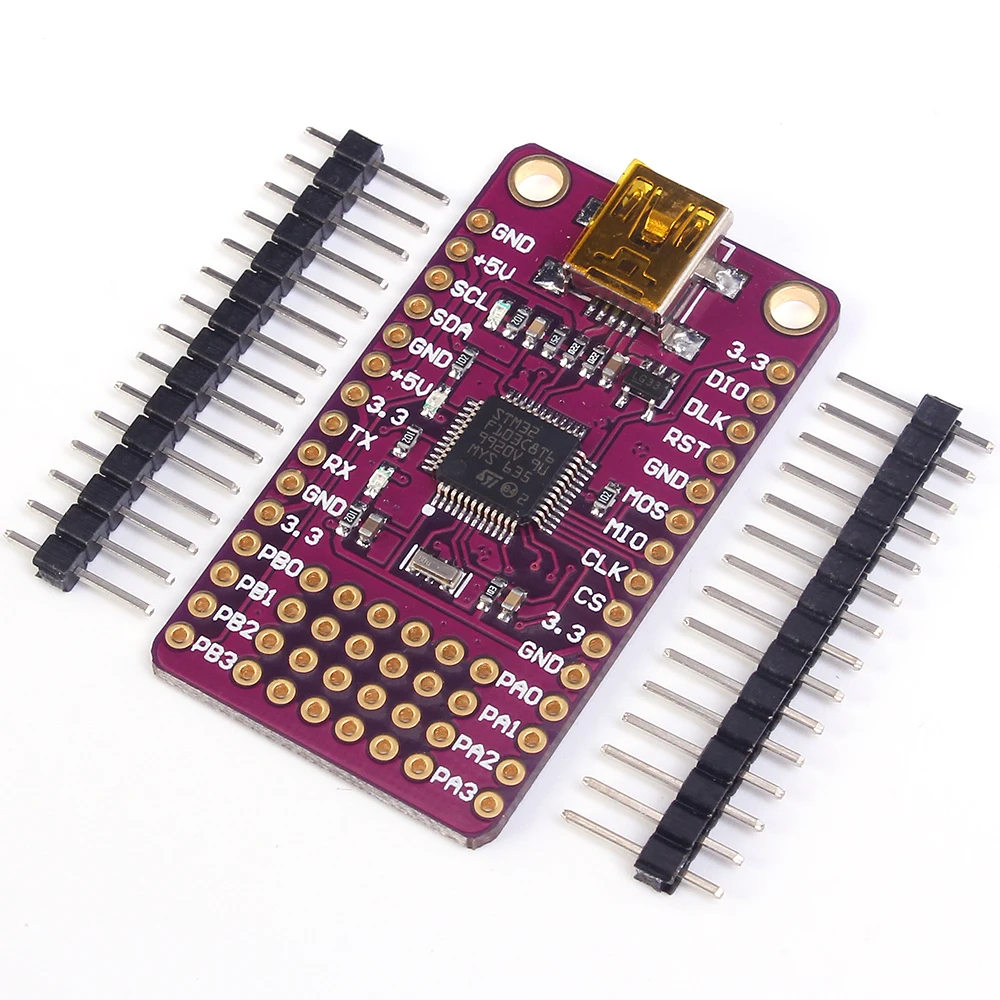

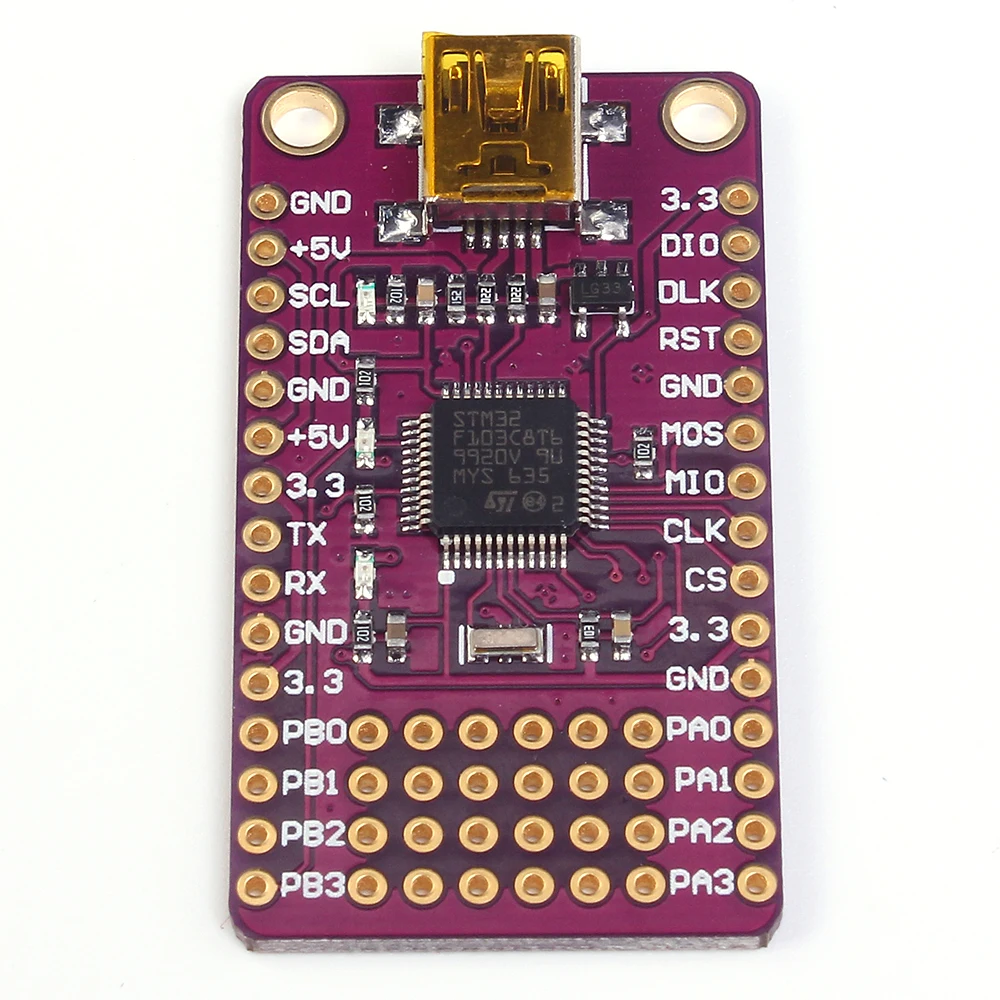

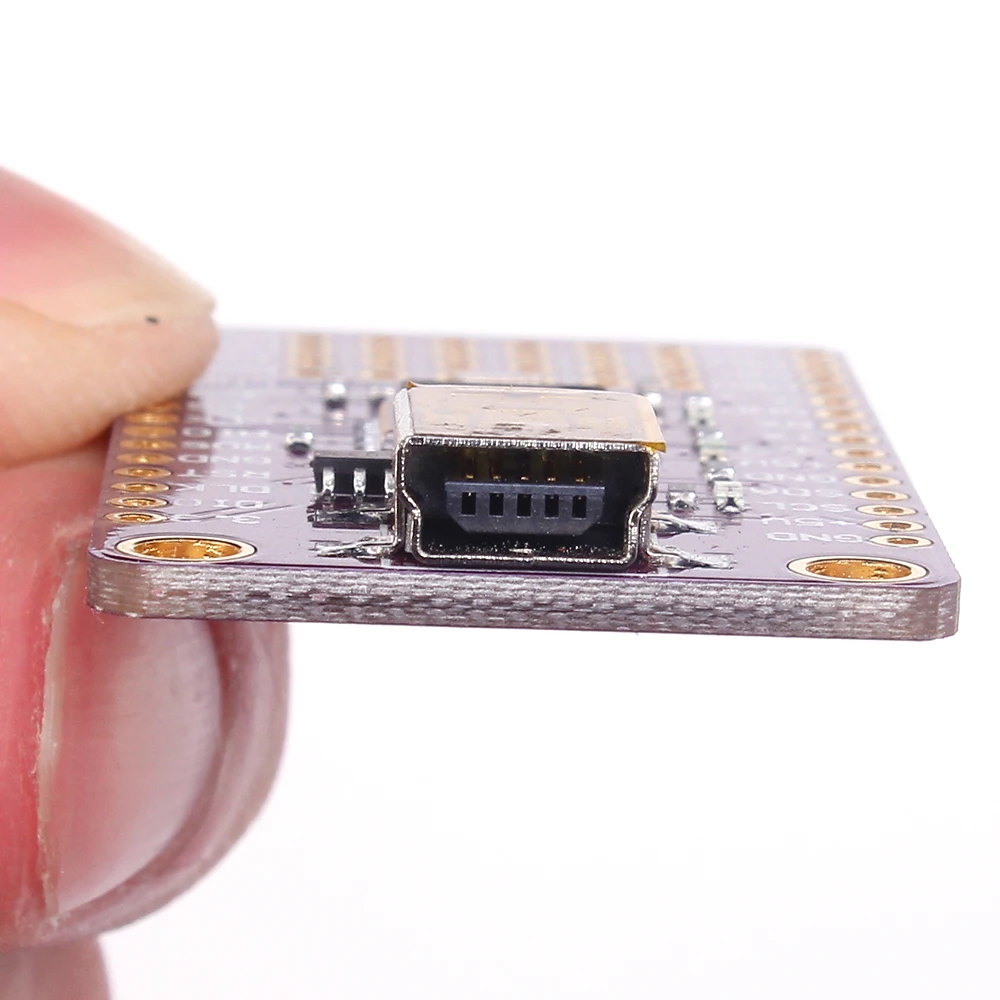

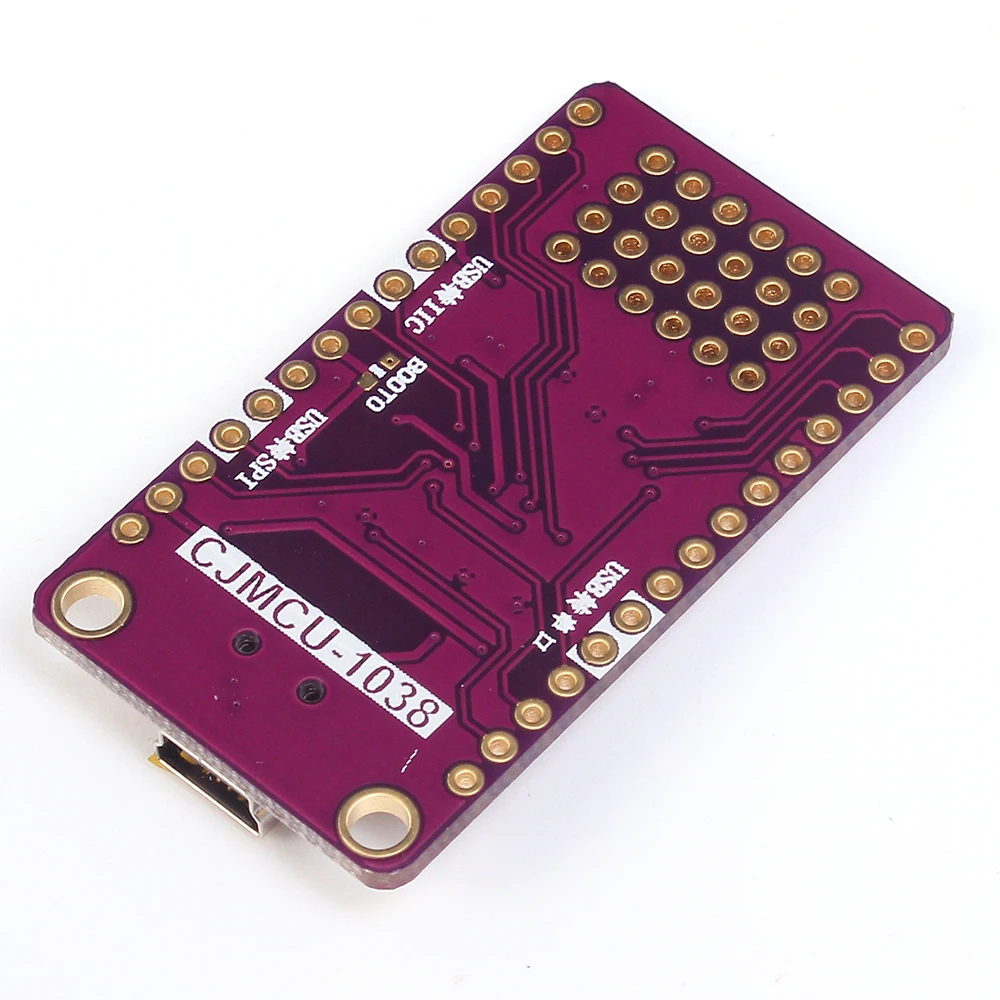

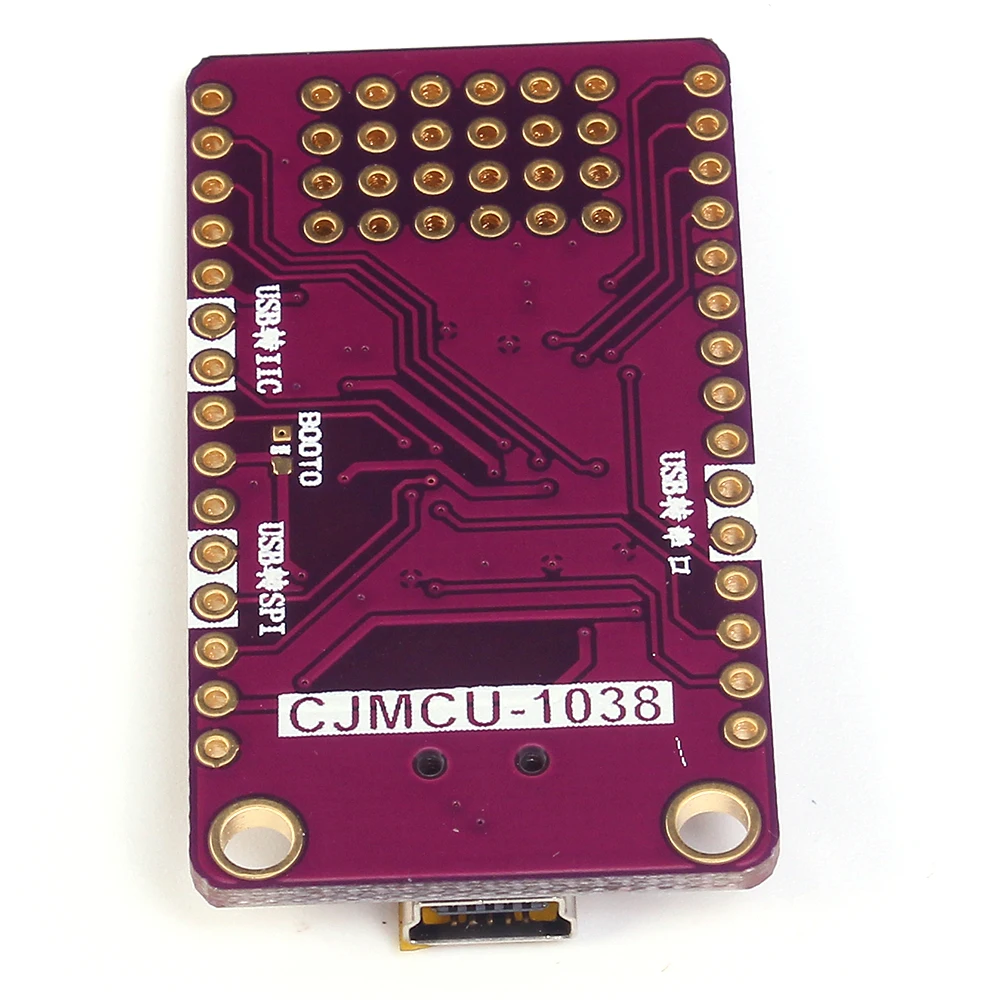

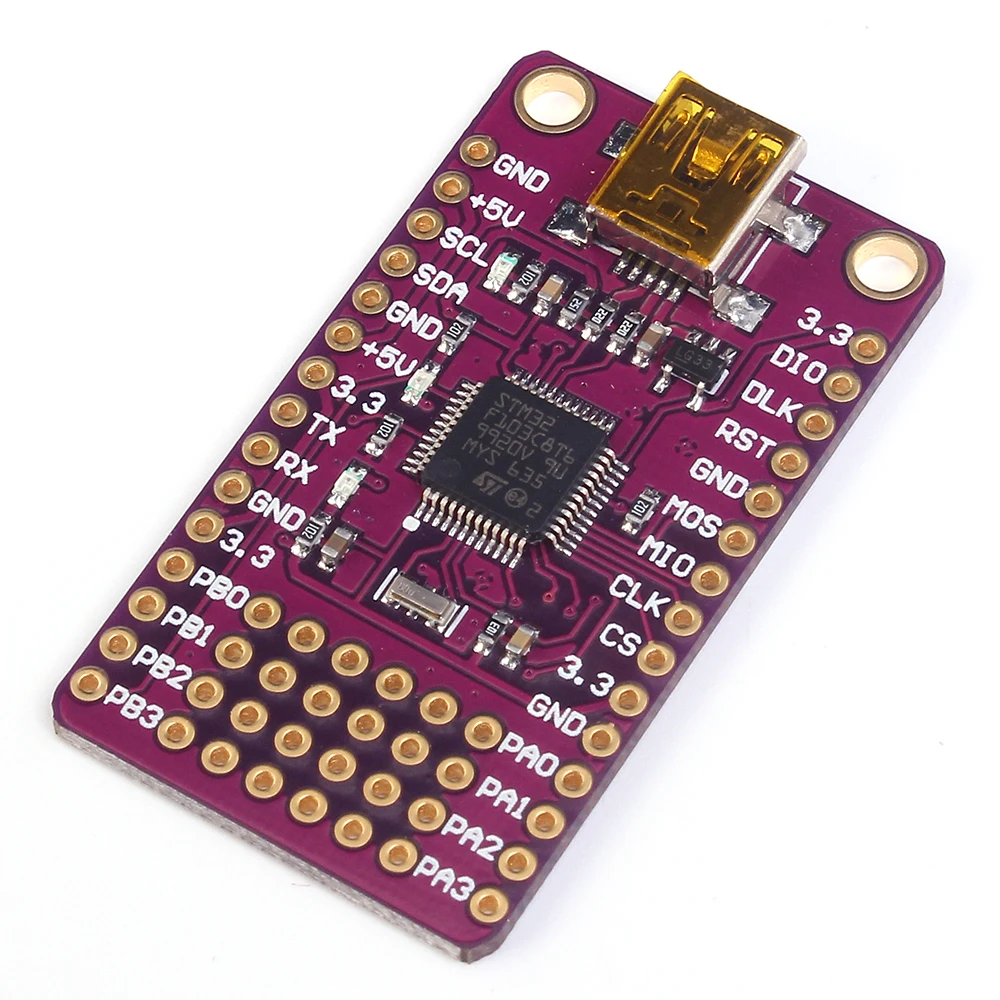

CJMCU 1308 STM32F103C8T6 ST MCU развитию Модуль ARM STM32 32 бит Cortex TM M3 процессор USB интерфейс|development

CJMCU 1308 STM32F103C8T6 ST MCU развитию Модуль ARM STM32 32 бит Cortex TM M3 процессор USB интерфейс|development

Особенности:

1. ядро: ARM 32-бит Cortex TM-M3 cpu
1) 72 мГц, 90 DMIPS с 1,25 DMIPS/МГц
2) размножение одного цикла и разделение оборудования
3) вложенный контроллер прерывания с 43 маскарадными каналами прерывания
4) обработка прерывания (до 6 циклов ЦП) с хвостовым сцеплением

2. Воспоминания:

1) 32-к-128 кБайт флэш-памяти
2) от 6 до 20 Кбайт SRAM

3. Часы, сброс и управление поставками:

1) подача от 3,6 В 2,0 в и I/Os
2) POR, PDR и программируемый детектор напряжения (PVD)
3) кварцевый генератор 4-16 МГц
4) Внутренняя 8-мГц Заводская Обрезка RC
5) Внутренняя 32 кГц RC
6) PLL для ЦП часов
7) Выделенный осциллятор 32 кГц для RTC с калибровкой

4. Низкая мощность:

1) режим сна, остановки и ожидания
2) VBAT поставка для RTC и регистров резервного копирования

5.2x12-разрядные, 1us A/D преобразователи (16-канальный):

1) Диапазон преобразования: от 0 В 3,6
2) возможность двойного образца и удержания
3) Синхронизация с расширенным таймером управления
4) Температура датчик

6. DMA:

1) 7-канальный контроллер DMA
2) Поддерживаемые периферийные устройства: таймеры, АЦП, SPIs, I2Cs и USARTs

7. Режим отладки:

1) отладка серийного провода (SWD) и интерфейсы JTAG

8. До 80 быстрых портов ввода/вывода:

1) 32/49/80 5 V-tolerant I/Os
2) Все mappable на 16 внешних векторах прерывания
3) атомные операции чтения/изменения/записи

9. До 7 таймеров:

1) до трех 16-битных таймеров, каждый с до 4 IC/OC/PWM или импульсный счетчик
2) 16-битный 6-канальный Расширенный таймер управления: до 6 каналов для вывода ШИМ генерация времени мертвых и аварийной остановки
3) 2x16-bit сторожевые таймеры (независимый и оконный)
4) Таймер SysTick: 24-битный нисходящий счетчик

10. до 9 интерфейсов связи:

1) до 2xI2C интерфейсов (SMBus/PMBus)
2) до 3 USARTs (интерфейс ISO 7816, LIN, возможность IrDA, управление модемом)
3) до 2 SPIs (18 Мбит/с)
4) Интерфейс CAN (2.0B активный)
5) интерфейс полной скорости USB 2,0
