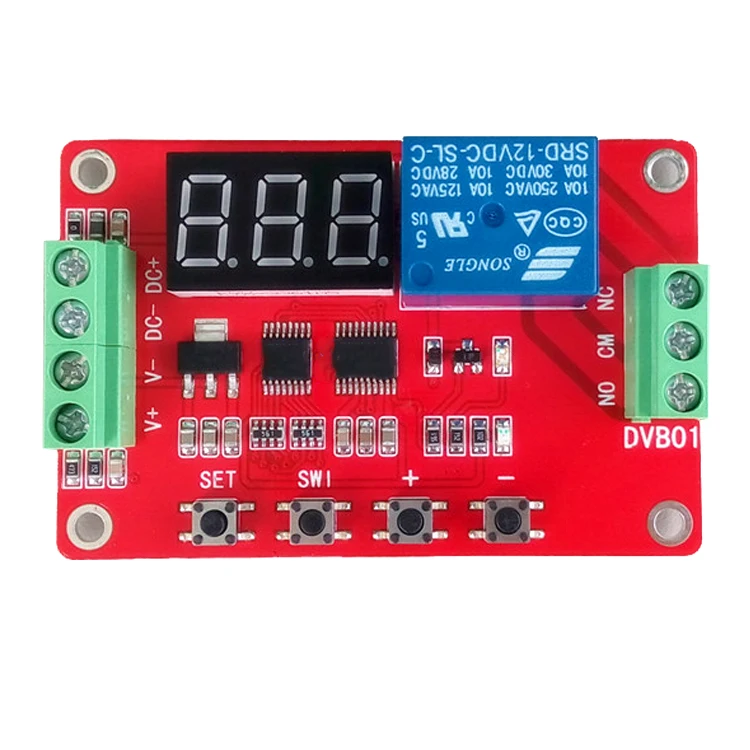

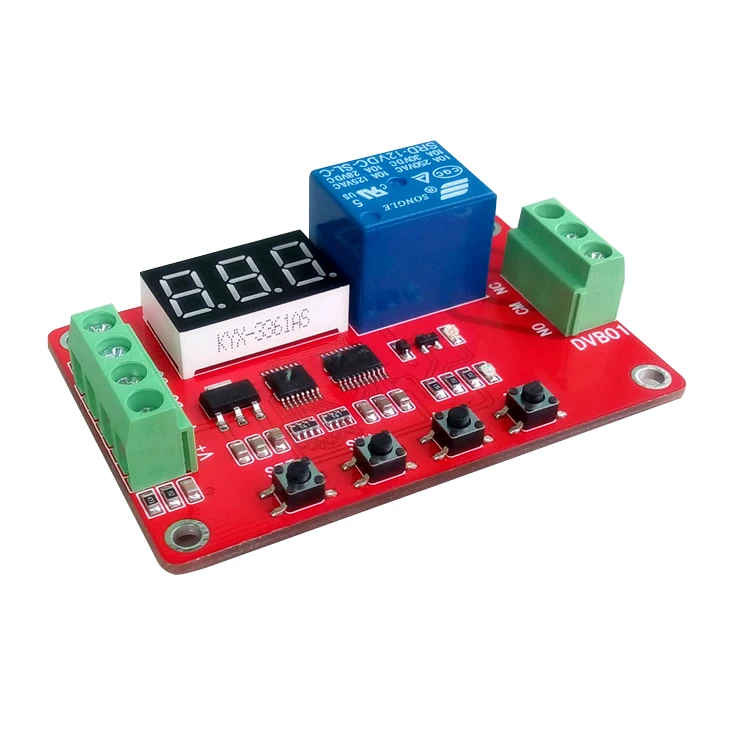

Модуль DVB01 является многофункциональным контроллером контроля напряжения, который принимает промышленный микроконтроллер в качестве основного блока управления, который имеет широкий диапазон измерения и высокую точность. Контроллер имеет 5 различных функций, и может настроить и добавить другие функции в соответствии с потребностями пользователей.
Модуль изготовлен из оригинальных высококачественных компонентов, стабильная производительность, может широко использоваться в различных случаях измерения напряжения.
Функциональные характеристики:
1 предоставляет 5 функций для пользователей на выбор, чтобы удовлетворить потребности большего количества приложений;
2 пользователь может установить верхний предел и нижний предел напряжения;
3 диапазон измерений постоянного тока 0-100 V, точность измерения +/-0,1 V;
4. Увеличьте автоматическую функцию энергосбережения, пользователь может установить;
5 все параметры могут быть автоматически сохранены, установить содержимое не теряется.
6 новых 0-99,9 секунд задержки и 0-99,9 секунд задержки отключения функции.

Функция модуля
Функция 1:
Измерение напряжения: выберите эту функцию, реле не будет работать, цифровой дисплей тока измерения напряжения;
Функция 2:
Контроль заряда: Когда измеренное напряжение ниже низкого предельного напряжения, реле привлекательно, выше верхнего предельного напряжения, реле выключено;
Функция 3:
Мониторинг разрядки: Когда измеренное напряжение выше, чем Верхнее предельное напряжение, реле втягивается, ниже нижнего предельного напряжения, реле выключено;
Функция 4:
Когда напряжение между верхним и нижним лимитом, реле включается и другое реле выключено;
Функция 5:
В тех случаях, когда диапазон измерения напряжения меньше, чем нижний предел напряжения, или диапазон измерения напряжения если сумма вашего заказа превышает верхний предел напряжения реле привлекает.
Полезный совет: контроллер будет основываться на различных функций, автоматически определить по умолчанию напряжение V1 и V2, который является верхний предел напряжения, который является нижний предел напряжения, пользователь не должен устанавливать больших, кто маленький, кто первый, кто после проблемы.
Две инструкции по эксплуатации
См. Руководство пользователя...
Три инструкции по подключению
См. Руководство пользователя...
Четыре электрические параметры
Рабочее напряжение: 5 В постоянного тока, 12 В, 24 V три дополнительных (не должна превышать Номинальное напряжение +/-10%)
Рабочий ток: 5 В менее 90 мА (когда реле не менее 12 мА, выключите дисплей менее 3 мА)
12 В менее 50 мА (когда реле не менее 12 мА, выключите дисплей менее 3 мА)
24 V составляет менее 35mA (в тех случаях, когда реле не менее 12mA, выключите дисплей менее 3mA)
Рабочая температура: рекомендуется-20 Цельсия-60 Цельсия (предельные-30 Цельсия-70 Цельсия)
Диапазон измерения: 0-99,9 В
Грузоподъемность: реле нормально открытый порт Максимальная грузоподъемность: DC 0-30 V/10A, AC 0-250 V/10A
Реле нормально закрытый порт Максимальная грузоподъемность: DC 0-28 V/10A, AC 0-125 V/10A
Пять Модуль интерфейса
Входное напряжение модуля: Есть 4 провода интерфейса, все интерфейсы являются терминалами, удобный для пользователя
1, DC +: DC силовой катод
2, DC-: блок питания постоянного тока анод
3, V +: измерительное напряжение положительное
4, V-: измерение отрицательного напряжения
Выход релейной нагрузки: Есть 3 провода интерфейса, все интерфейсы являются терминалами
1, NO: реле, как правило, открытый интерфейс, до того, как реле стянуть, подтянуть с COM короткое соединение
2, COM: релейный общий интерфейс
3, NC: реле нормально закрытый интерфейс, до и после реле с короткой тягой COM, вытяните налево
Шесть размер модуля
Размеры: 67 мм * 44 мм * 20 мм (Д * Ш * В)

Все покупатели, пожалуйста, обратите внимание, что вы хотите 5 В, 12 В, 24 В, номер необходимости сказать мне, сколько напряжения, мы отправляем по умолчанию 12 В, спасибо за сотрудничество!
