Конвертер ZLAN5143 RS232 RS485 RS422 в Ethernet RJ45, конвертер Modbus RTU TCP Gateway, частота передачи данных, несколько хостов, сервер устройств seiral

ZLAN5143 может осуществлять прозрачную передача данных между RS232/485/422 и TCP/IP, легко подключать последовательные устройства к Ethernet и интернет, добиваясь обновления сети для последовательных устройств. Поддержка полной дуплексной и непрерывной связи портов RS232/485/422; RS485/422 встроены с защитой от молнии; RS485/422 и RS232 могут использоваться одновременно без переключателя. Поддержка DHCP, DNS. Поддержка виртуального последовательного порта, оригинальное последовательное по для ПК, не требует модификации.

ZLAN5143 имеет функцию преобразования Modbus TCP в Modbus RTU, и детальное использование см. <Руководство пользователя Modbus Gateway>.

ZLAN5143-Высокопроизводительный сервер последовательных устройств, разработанный ZLAN на базе ZLAN1003. Он имеет функциональный и Экономически выгодный характер. Имеет следующие символы:

1) Три в одном последовательный порт: RS232/RS485/RS422 три в одном.

2) Режим промышленного электропитания: имеется клемма, штепсельная вилка, два режима подключения, удобный для промышленного использования. Он может поставлять 9 ~ 24 В широкий диапазон напряжения.

3) стабильное и надежное использование стека TCP/IP с помощью независимых интеллектуальных прав.

4) Богатый индикатор, легко отлаживать. Он имеет 100 м-звено, светлый, указывающие на кабельное соединение, звено, светлый указать соединения TCP, и последовательный порт к конвертеру TCP, TCP к последовательный порт имеет тонкие световые индикаторы, удобно обнаруживать, не отправил ли это основной компьютер данные, или подчиненный компьютер не ответил.

Особенности

1) Поддержка полнодуплексного, высокоскоростного преобразования, без потери пакета.

ZLAN5143-это первый тип полнодуплексного, непрерывного и недорогого серийного сервера в отрасли. Поддержка одновременного преобразования между Ethernet и последовательным соединением с большим объемом данных без паузы, а также без потери данных.

2) высокая стоимость.

ZLAN5143 разработан по концепции усиления, после обеспечения стабильности. Это занимает высокие расходы на обновление сети

3) Поддержка TCP-сервера, TCP-клиента, модели UDP, многоадресной распродажи UDP.

4) поддерживает скорость передачи данных 1200 ~ 115200bps, размер 5 ~ 9 бит, паритет без, нечетный, четкий, маркировочный, пространство. Поддержка контроля потока оборудования CTS/RTS.

5) встроенное устройство с защитой 485/422 от молнии, подходит для использования вне помещения, 485/422 связи.

6) Оснащен нашим инструментом для управления виртуальным сериалом Windows и устройством ZLVirCom. Поддержка виртуального сериала, возможность поиска одной кнопкой ZLAN5143 или модификации параметров.

7) предоставьте карту управления устройством (DLL-library Windows). Для пользователей удобно разработать программа с помощью VC, VB, Delphi, C + + Builder. Применение r нужно только в том случае, Применение чтения или записи функция общаться с ZLAN5143.

8) инновационный способ обнаружения отключения, независимо от того, работает ли ZLAN5143 в режиме TCP-сервера или в режиме TCP-клиента, он может автоматически восстанавливать подключение после поломки сети, чтобы обеспечить доступ данных в реальном времени.

9) Встроенный веб-сервер, его параметры могут быть изменены веб-браузером.

10) Поддержка DHCP, Простота Управления IP и разрешения слияний IP.

11) Поддержка DNS. Он удовлетворяет потребность доступа к серверу данных через имя домена.

12) поддерживает 100 TCP-подключений, подключается к сетевым модулям одновременно.

13) как Клиент TCP, можно подключить к 8 IP-адресам назначения.

14) гибкий набор для передачи данных. Он удовлетворяет всем требованиям к рамке последовательных данных.

15) режим UDP поддерживает режим динамического адреса назначения. Это помогает многопользовательскому серверу mange one Series.

16) Режим реального com-драйвера поддерживает использование 9-го бит для облегчения связи с устройством milt. (9-битный 0 означает рамку данных и 1 означает рамку адреса).

17) Поддержка удаленного поиска серий и модификации параметров через Интернет

18) поддержка параметров, изменяющих защиту, предотвращения изменения в результате аварии. Поддерживает запуск с настройками по умолчанию.

19) Встроенная Электрическая защита 2 кВ plus, RJ45.

20) высокая защита электромагнитных помех. С высокой защитой от электромагнитных помех, SECC внешний корпус.

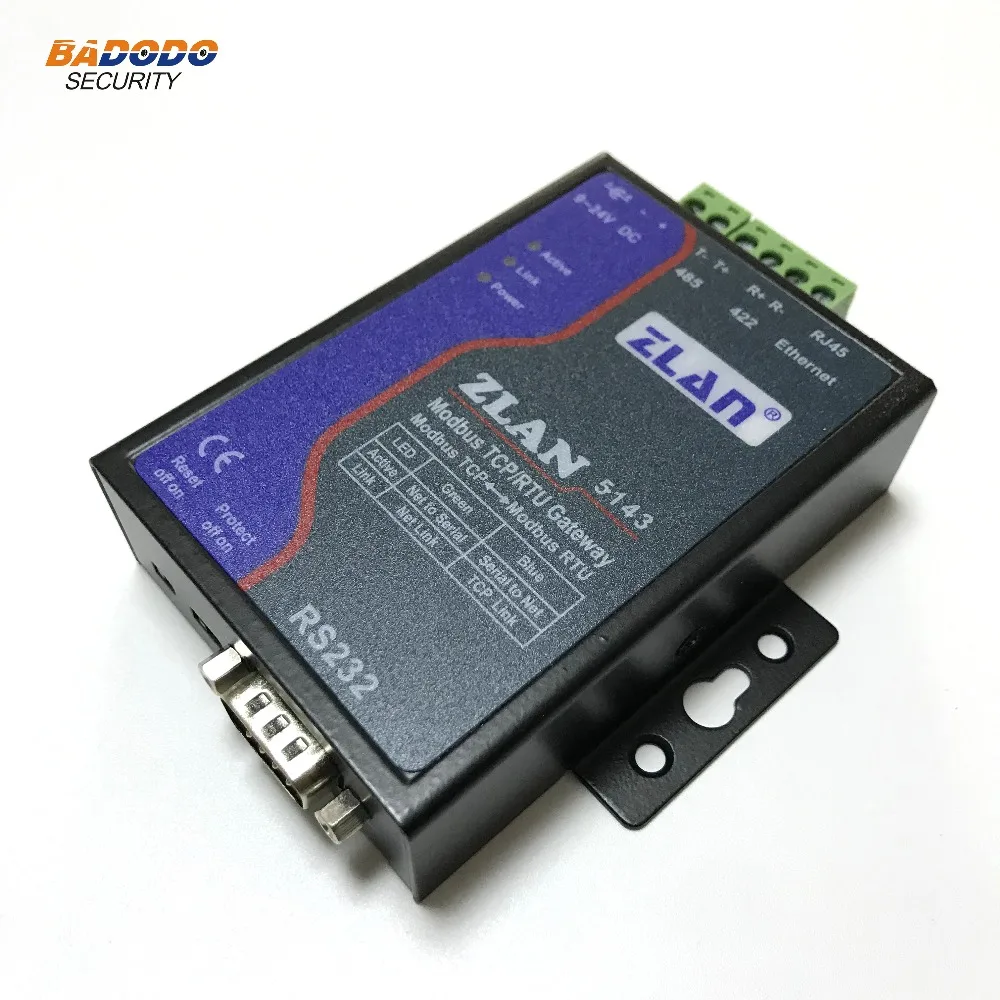

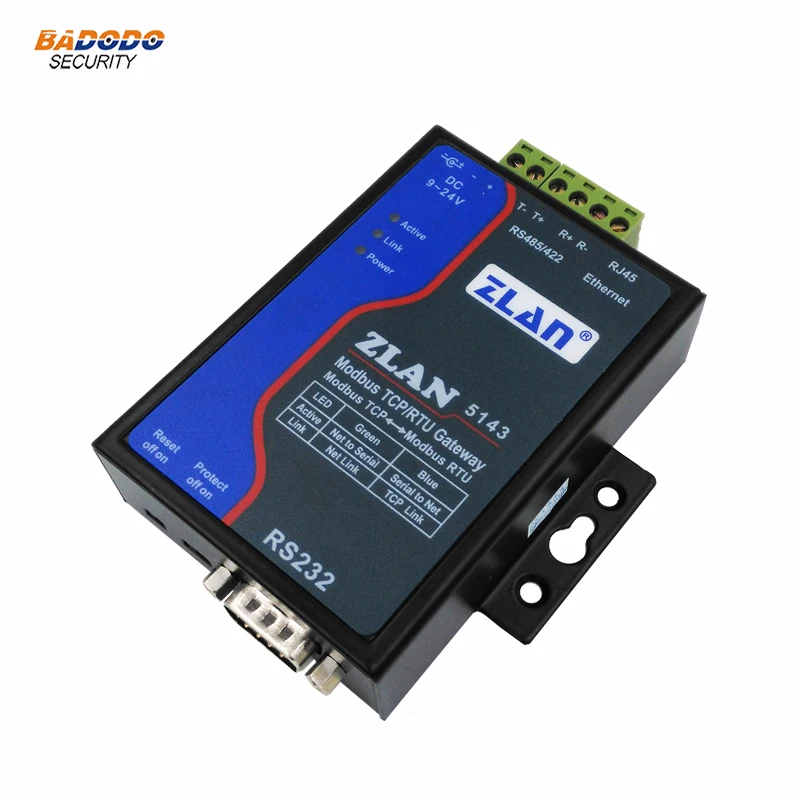

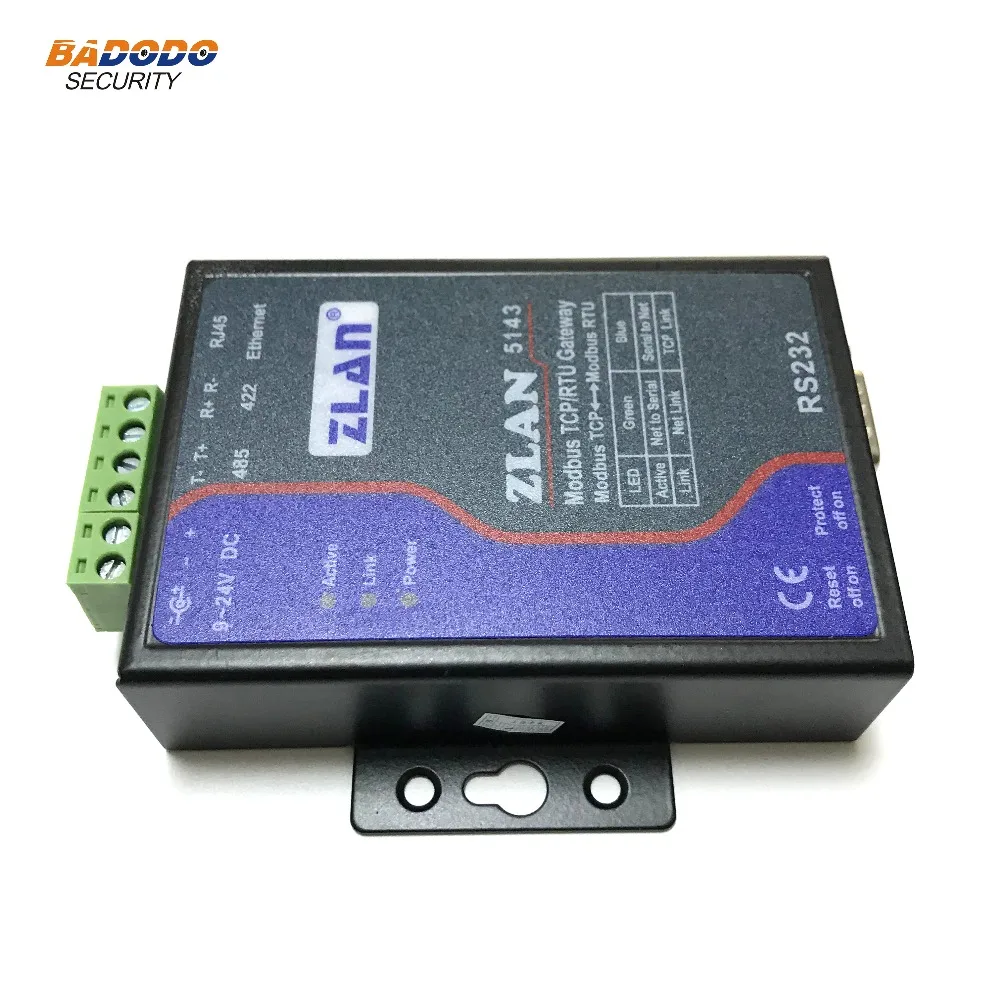

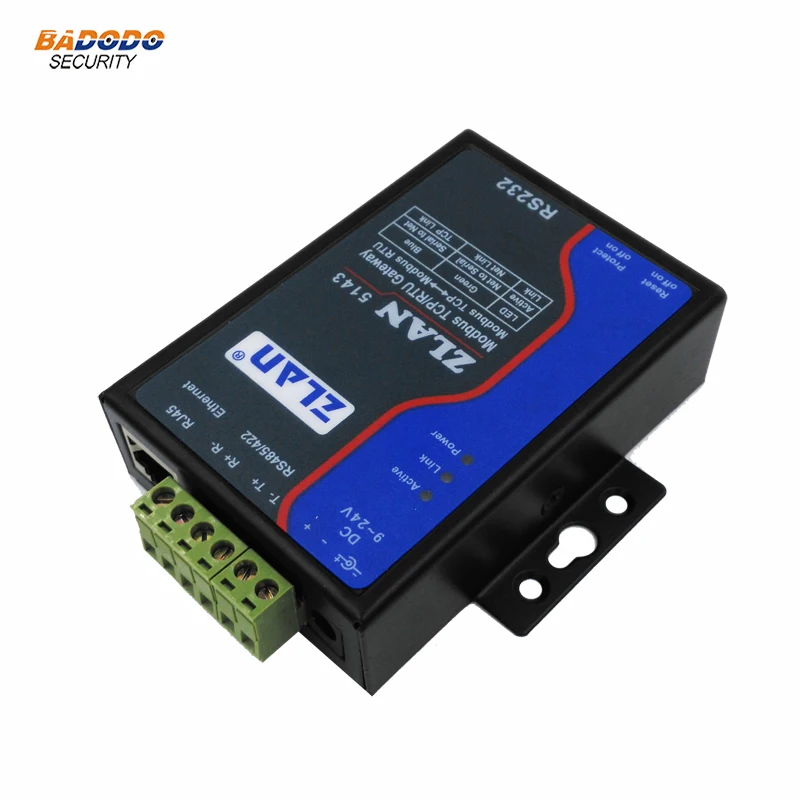

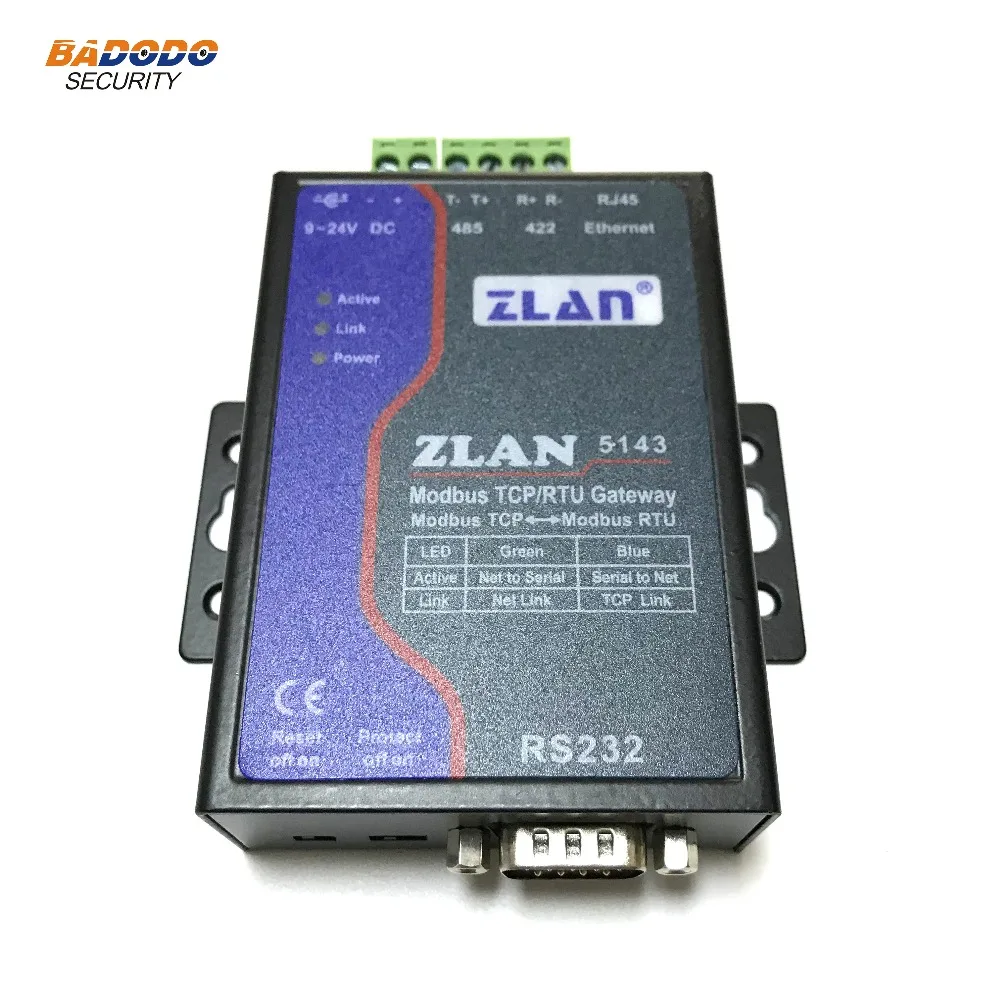

Рисунок

Интерфейс:

Серийный номер: DB9 Мужской Для RS232, 2 контактный терминал для RS485; RJ45 сетевой разъем; Мощность подключаемого модуля или терминал

Размеры:

Д х Ш х В = 9,4 см x 6,5 см x 2,5 см

Общаться интерфейс

Ethernet:

10 м/100 м, 2 кВ Электрическая защита плюс

Серийный номер

RS485/RS232 x 1:RXD,TXD,GND

Серийные параметры

Скорость передачи данных:

1200 ~ 460800bps

Паритет:

Нет, странное, даже, Марк, пространство

Данные размеры:

5-9 (США);

Регулятор давления газа:

CTS/RTS,DTR/DSR,XON/XOFF

Программное обеспечение

Протокол:

ETHERNET, IP, TCP, UDP, httpp, ARP, ICMP, DHCP, DNS, Modbus TCP

Способ установки:

Socket, Modbus TCP, zllircom, веб-сайт, управление устройством

Чистый способ связи:

Разъем, виртуальный последовательный, управление устройствами

Режим работы

TCP-сервер, TCP-клиент, UDP, Real Com-драйвер

Мощность

Мощность:

9 ~ 24 В постоянного тока.

Защита окружающей среды

Рабочая температура:

-40 ~ 85 ℃

Температура хранения:

-40 ~ 120 ℃

Влажность:

5 ~ 95% относительной влажности
