КонтроллерОпциональными функциями являются переключатель времени и подача воды с временным интервалом и частичным давлением. По умолчанию контроллер не имеет эту функцию. При заказе нужны специальные инструкции.

Контроллер может управлять одним или несколькими насосами в различных рабочих режимах: один с подготовленным режимом работы, насос и режим работы электронасоса, устройство для пополнения котельного или теплообменника, режим работы, тип переключателя, режим управления одним насосом, Два насоса, контроль мягкого цикла запуска, три насоса, режим мягкого запуска, режим управления, четыре насоса, режим мягкого запуска, станция с регулируемой частотой и двумя режимами работы, станция с переменной частотой и тремя режимами работы два комплекта частоты силы и подготовки с пожарами режим работы, Насос с регулируемой частотой, плюс четыре тайваньских режима работы.

А, В,Системы обзор

SL3000Серия микрокомпьютеров с переменной частотой подачи воды/Контроллер подачи воды-это компьютерный контроллер, предназначенный для подачи воды с переменной частотой, постоянным давлением, системой подачи воды, котлом и системой теплообмена. Он может использоваться в сочетании с различными брендами преобразователи частоты. Полезная модель имеет функции контроля высокого давления, контроля точности, стабильного давления, настройки второго давления (динамического давления), системы контроля расхода воды под давлением, настройки параметров, блокировки паролей и т. д.

Две части,Основные показатели производительности

1.Программируемые настройки для различных насосов,Вы можете накачивать до пяти насосов, как правило1Лущильная машина+ 4Частота питания);

2.Настройка и настройка параметров, функция блокировки паролем и защиты;

ТриИспользуется искусственный Интеллектуальный нечеткий контроль, который имеет меньше заданных параметров, высокая точность управления, цепь двойных часов, цифровой фильтр и множество антиинтерференционных мер, чтобы предотвратить Запуск программного обеспечения;

4.Он может соединяться с пассивным дистанционным манометром, датчиком активного напряжения и тока;

Пять0 ~ 10ВВыходное управление, частота напряженияПостоянный ток 0-10 В,Также может быть установлен какПостоянный ток 0-5 В;

6.С нулевой и полной функцией компенсации датчика давления;

СемьС постоянным автоматическим насосом и функцией обратного насоса, насос не может быть установлен, чтобы выйти из цикла;

8.С функцией настройки и контроля второго давления (давления огня);

ДевятьС функцией автоматического обнаружения и защиты от недостатка воды и отключения внешнего входа;

10.Когда система поставляется с водой, она имеет функцию автоматической настройки и контроля перелива;

ElevenС подачей воды, вспомогательной функцией управления небольшим насосом, может установить преобразование частоты маленького насоса или режим частоты питания;

12.Имеет функцию автоматического переключения времени и управления отключением;

ТринадцатьС небольшим насосом потока, функцией контроля сна;

14.С функцией ручного управления, можно вручную регулировать выходное напряжение, чтобы контролировать преобразователь частоты;

15.Может заменить Электрический контактный манометр для контроля верхнего и нижнего давления;

ШестнадцатьОн имеет функцию контроля подачи воды с разделением времени, и имеет шесть режимов контроля;

СемнадцатьС функцией контроля давления и верхней предохранительной защитой, автоматический стоп-насос высокого давления;

Три,Размеры установки и инструкции по проводке

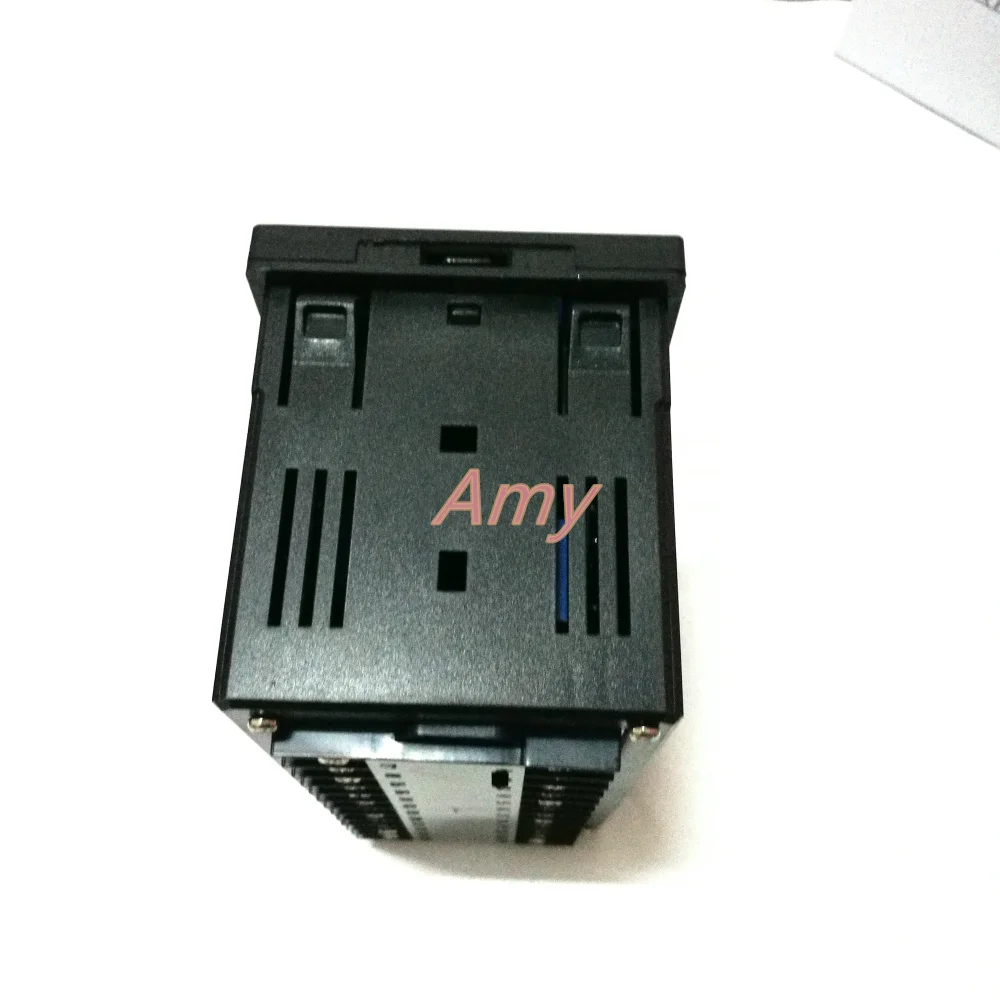

1.Контроллер Размер контура: 160 мм*80 мм*90 мм

2.Панель управления, размеры открывания * 151 мм * 75 мм, монтажная панель.

ТриИспользование окружающей среды в качестве:Место, где нет воды, пара, коррозии, легковоспламеняющихся, пыли и металлических частиц;

4.Применение температура окружающей среды: -20C ~50C

5.Относительная влажность: <95%;

6.Номинальное рабочее напряжение: AC220V.10%;

СемьНоминальная потребеление энергии контроллера: <= 5 Вт переменного тока;

8.Выходная мощность клеммы контроллера:3A/ AC220V

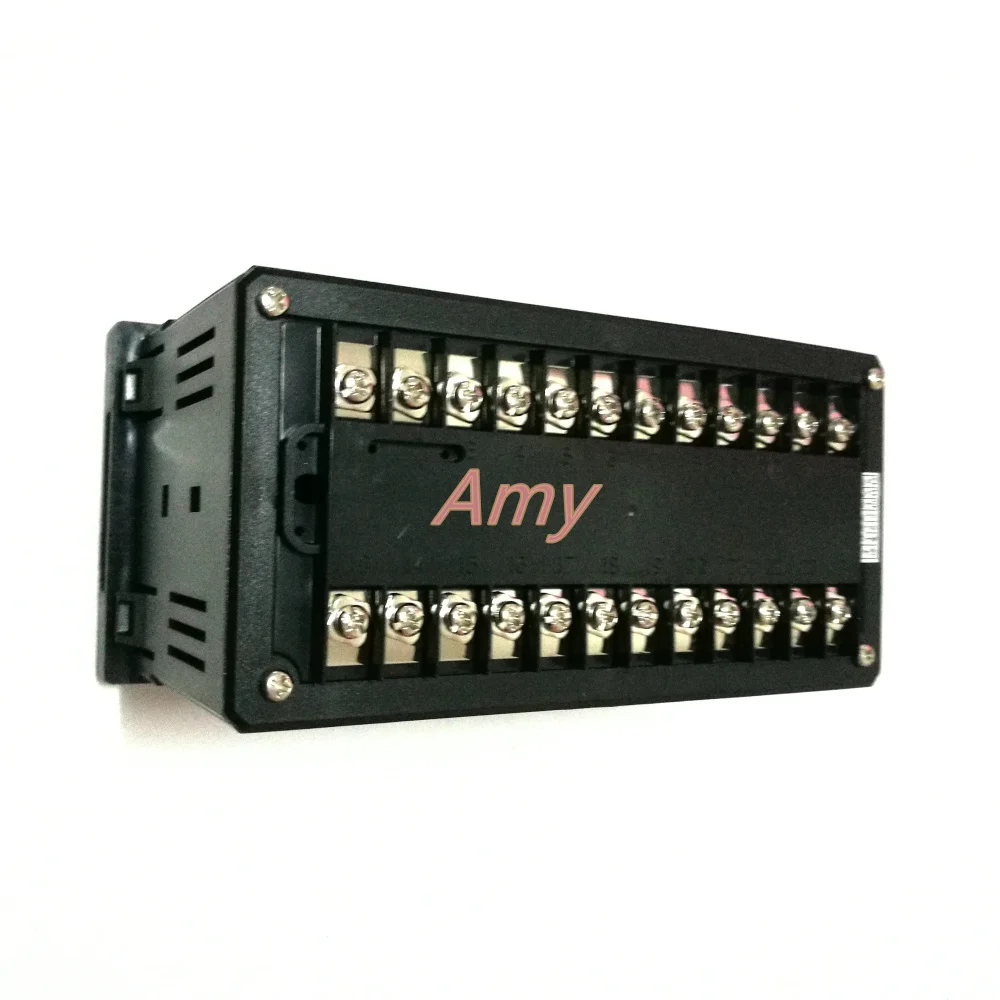

ДевятьОписание панели и клеммы:

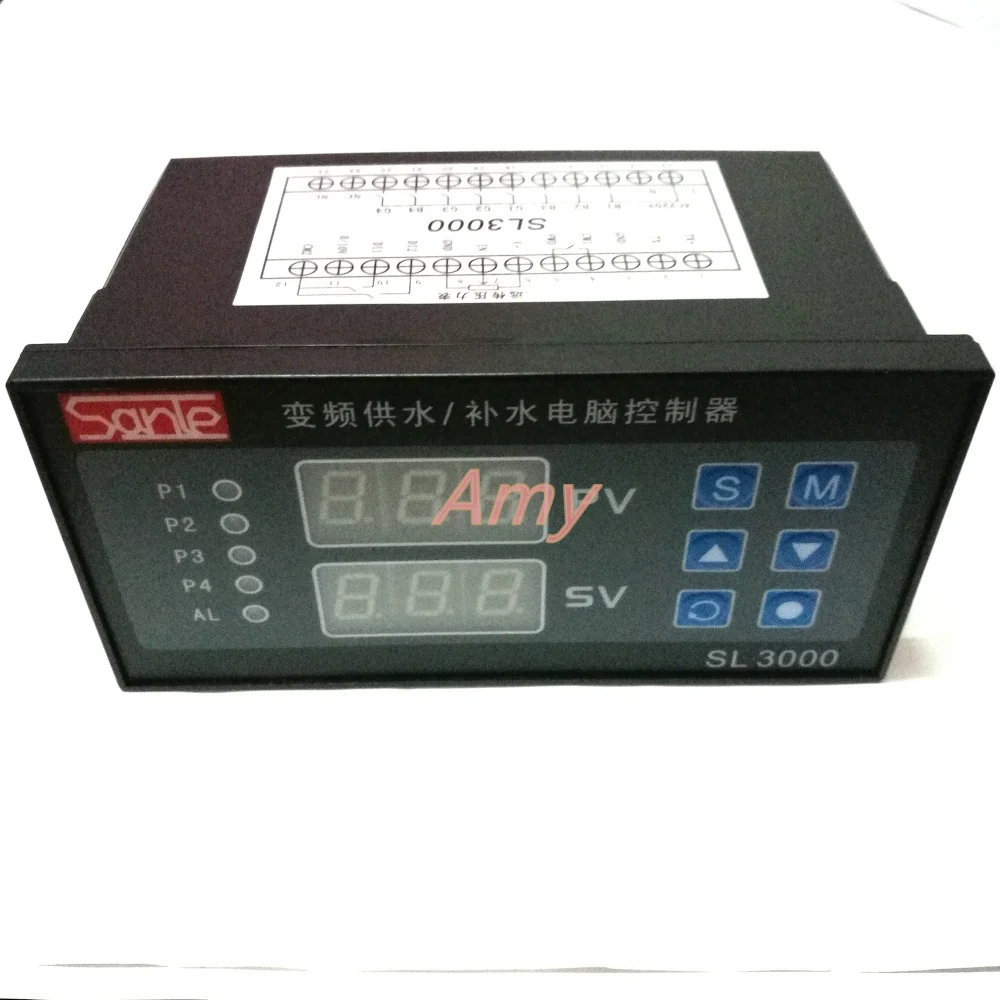

SL3000Рис. 1 схема панели контроллера типа

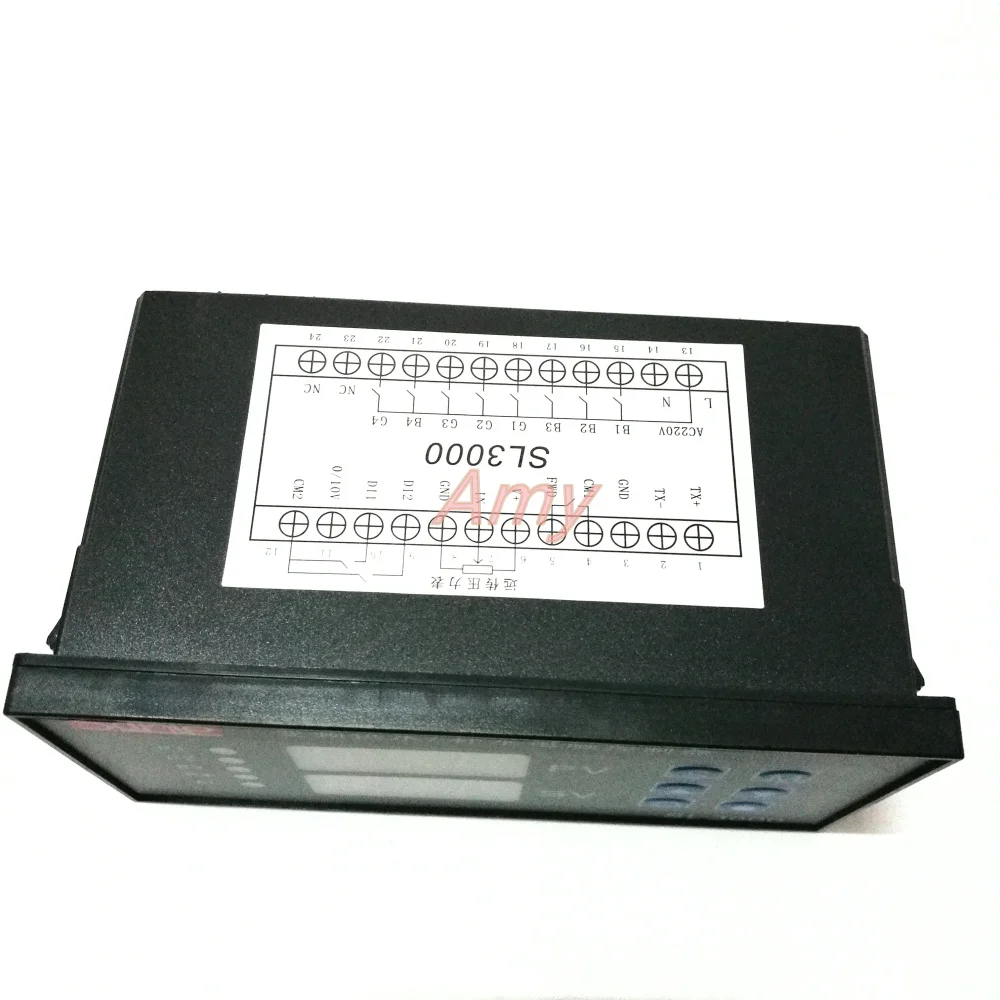

SL3000Концевая Схема регулятора типа

Описание соединительных клемм для контроллера типа SL3000:

1.TX +(RS485Интерфейс связи+) 2.TX - (RS485Интерфейс связи-)

3.GND (Заземления сигнала)4.(CM1Вперед БегСигнал)

5.FWD (Вперед Бег сигнала)6 -- V +(Пульт дистанционного управления манометр Топ+ 5 В)

7.(Давление входного сигнала0-5 В)Восемь.GND(Сигнал давления, входной сигнал, Заземление)

9------DI2(Недостатка воды илиСтоп-сигнал вход)10------(DI1Сигнал второго давления, вход)

11-----0 ~ 10 в -- (Постоянный ток 0-10 вВыход)12------(CM2Сигнал общий конец2)

13 -----(ЛAC 220VОгонь) 14 ------(Кол-воAC 220VНулевой линии)

15 ----- B1 (1 #Контакт с переменной частотой работы)16------(B22 #Контакт с переменной частотой работы)

17 ----- B3 (3 #Контакт с переменной частотой работы)18 ----- G1 (1 #)

19 ----- G2 (2 #) 20 ----- G3 (3 #,)

21 ----- B4(4#Контакт с переменной частотой работы) 22 ----- G4(4#)

23 ---- NC () 24 ---- NC ()

4,1 :

PVSV."S""""""М"""""""

4,2

P1P2P3P4

4,3

"S"5"S""М""""""""S"P00 = 18""""P01""""P02

4,4

"S»"S"

P00-- P00 = 18P00<>18

P01-- P03<>5P01,P01 ", P03 = 5

P02-Fi-di1cm22p02 ", P02DI1CM2P01

P03---- P03many

P03 = 1,2B1B2P12 = 1B1B2P13G3P20 = 0

P03 = комплект из 3 предметовB1G1B150HzP05G1G1B1

P03 = 4B1G3>=(P01(P02)+ P20)G3<= P01(P02)G3P20 = 0

P03 = 5,G11 # G22 # G3SVP21P01P21<= P012G1P05P21,G2>= p21g1g1g1p21, G2>=(P21 + P20)G3<= P21G 3P20 = 0

P03 = 6,B1B2G1G2B1,1 #, 1 #, 50HzP05B1G11 #3B22 #2 #0HzP06G11 #2 #>= P01 + P20G3P20 = 0

P03 = 7,B1B2B3G1G2G3B1,1 #, 1 #, 50HzP05B1G11 #3B22 #2 #50HzP05B2G22 #3B33 #

P03 = 8,Для насоса для преобразования частоты, два режима работы насоса частоты. В этом режиме работы определение системы B1-это рабочий насос для преобразования частоты, G1 и G2-это два рабочих насоса с частотой мощности. Когда рабочая частота B1 достигает 50 Гц, задержка P05 секунд, если измеренное давление все еще меньше, чем значение настройки, затем подключается к G1, непосредственно запускается Частотный насос 1 #, когда Рабочая частота до 50 Гц B1 снова после задержки P05, Если измеренное давление по-прежнему меньше, чем значение настройки, то на насосах G2 start 2 # в эксплуатации, система зависит от рабочей частоты насоса B1 для стабилизации регулирования давления. Если система находится под давлением, затем выключите Частотный насос мощностью 1, затем выключите Частотный насос мощностью 2.

P03 = 9Для насоса для преобразования частоты, три режима работы насоса частоты. В этом режиме работы определение системы B1-это рабочий насос для преобразования частоты, G1, G2 и G3-это три рабочих насоса с частотой мощности. Когда рабочая частота B1 достигает 50 Гц, задержка P05 секунд, если измеренное давление все еще меньше, чем значение настройки, затем подключается к G1, непосредственно запускается Частотный насос 1 #, когда Рабочая частота до 50 Гц B1 снова после задержки P05, Если измеренное давление по-прежнему меньше, чем значение настройки, то на насосах G2 start 2 # в эксплуатации, если полная нагрузка трех насосов, задержка P05 секунд, измерение давления по-прежнему не достигает значения установки, а затем подключен к G3, запуск 3 # насоса частоты, положенного в режим работы. Если система находится под давлением, затем выключите Частотный насос мощностью 1, затем выключите Частотный насос мощностью 2, и, наконец, выключите Частотный насос мощностью 3.

P03 = 10,Для двух частотных насосов, один с режимом пожаротушения. В этом режиме работы G1 и G2 определяет как два силовых частотных насоса, G1-основной насос, а G2-насос в режиме ожидания. В G3 определяется как терминал контроля рельефа Соленоидный клапан и B3 определяется в качестве сигнала выходной терминал. При нормальном рабочем состоянии, терминал DI1 не имеет входного сигнала, и в PV окне отображается значение давления огня P02. Система использует P01 в качестве низкого напряжения, P02 в качестве высокого давления, и G1 в качестве основного насоса для контроля давления в системе. Если измерение давления <= P01,G1>= P02, G1 отсоедините, остановите основной насос. Если измерительное давление> P02, G3 подключен для снятия давления. Если измерительное давление <= P02, давление разряда замедляется. Когда терминал DI1 и CM2 закрыт более 2 секунд, то есть, когда вход пожарного сигнала, затем Запуск G1 частотного насоса пожарной мощности сразу, чрезмерное давление не разряжен, b3 терминал сигнализации подключен, сигнал DI1 удален, насос не остановлен. В этом состоянии, если давление <= P01 измеряется через P05 секунд, учитывается сбой основного насоса или сбой запуска, а терминал G2 подключается одновременно, И насос в режиме ожидания начинает работать. В этом состоянии терминал DI2 имеет стоп-сигнал, и вход является недопустимым. Только когда питание контроллера будет остановлено, состояние будет снято.

P03 = 11Для буксировки пять режимов: насос с переменной частотой, четыре режима работы насоса с частотой мощности. В этом режиме работы определение системы B1-это рабочий насос для преобразования частоты, G1, G2, G3 и G4-это четыре рабочие насосы с частотой мощности. Когда рабочая частота B1 достигает 50 Гц, задержка P05 секунд, если измеренное давление все еще меньше, чем значение настройки, затем, подключенный к G1, непосредственно запускает Частотный насос 1 #, когда Рабочая частота от B1 до 50 Гц снова после задержки P05 секунд, Если давление все еще не до заданного значения, это на насосах G2 start 2 # в эксплуатации и так далее. Если 5 насосов работают, система создает чрезмерное давление, а затем выключает Частотный насос мощностью 1, затем выключает Частотный насос мощностью 2, И выключите блок питания 4 # с частотным насосом.

P03 = 12,Для насоса 1 # и насоса 3 #, два насоса, режим мягкого запуска, см. P03 = 6.

P03 = 13,Для насоса 2 # и насоса 3 #, два насоса, режим мягкого запуска, см. P03 = 6.

P03 = 14,Для режима преобразования частоты насоса 3 #, в этом режиме три насоса могут быть переключены во времени и в обратном направлении.

P03 = 15,Режим запуска для 4 насосов. Для действия обратитесь к P03 = 7.

P04Время, когда насос преобразователя частоты переключен на насос частоты питания. Когда P03 = 6,7,12,13,15, режим управления контроллером-два насоса, три насоса и четыре насоса, режим мягкого запуска. В этом режиме, когда насос работает до 50 Гц, если давление в системе меньше, чем установленное значение, будет насосом, перекачивающим частотным насосом, временем переключения, установите P04, чтобы контролировать время. В зависимости от размера мощность насоса, на этот раз, как правило, набор между 0,1-5 секунд.

P05-- Пониженное напряжение и время насоса. Этот параметр действителен, если P03 = 3,5,6,7,8,9,11,12,13,15 действителен. В тех случаях, когда насос работает, если давление не достает до заданное значение, в тех случаях, когда следующий Насос запускается, интервал P05.

P06Со временем, Yajian насос. Этот параметр действителен, если P03 = 3,5,6,7,8,9,11,12,13,15 действителен. Когда много насосов, насосная система Yajian, интервал времени между P06.

P07Выбор напряжения на выходе. Сигнал напряжения, который контролирует частоту инвертора. Есть две выходных варианта, 0-5 В и 0-10 В, чтобы удовлетворить требования к входу частоты различных марок конвертеров.

P08-Выберите тип датчика. Контроллер принимает три типа входных сигналов датчика давления. P08 = 1 может быть напрямую соединен с пассивным дистанционным манометром, или с активным выходным напряжением 0-5 В, выходным типом, датчиком давления. При заказе должен указываться передатчик давления 0-10 В на выходе.

Если вы хотите ответить4-20 мА (1 - 5 В)В настоящее время тип датчика давления P08 = 2, два входных сигналов в давления сигнала необходим на данный момент (в и GND) Точность сопротивления между внешний 250 Ом 0,5 Вт, или при заказе непосредственно от производителей в контроллере plus.

Если вы хотите ответить0-20mAВ настоящее время тип датчика давления P08 = 1, два входных сигналов в давления сигнала необходим на данный момент (в и GND) Точность сопротивления между внешний 250 Ом 0,5 Вт, или при заказе непосредственно от производителей в контроллере plus.

P09----

P10----

P11---- P11

P12-- P03 = 1,2,6,7,12,13,14,15P12 = 1,

P13----

P14----

P15---- P18 = 1P15

P16---- 0 ~ 10В

P17---- P17 = 0

P18---- 0 ~ 10VP18 = 0,0 ~ 10VP18 = 1,0 ~ 10VP15P18 = 1PVP15 "0 ~ 10 в

P19----

P20-- P03 = 1,2,3,4,5,6,10>= P20G3P20 = 0

P21---- P03 = 5P21

P22-0, P22 = 0P22>0,0 ~ 10VP27<= P22<= P01-P31

P23---- P23 = 0P03 = 1,2,6,7,15P23 = 1<= P24P28B450HzP05P03 = 1,2,6,7,15P23 = 2<= P24P28G4,P01P21()P05P01B4G4

P24---- P24P28,

P25--<= P25,>= P26, PV1Er1

P26---- P25P26 = 0P265

P27-- P22>0,P27<= P22,

P28-- P23>0<= P24,P28

P29----

P30---- 0 ~ 10В

P31--<= (P01P02)-P31)

P32----P32 = 0,P32 = 1, P01P02P32 = 2,L1-L6P46-P51

L1-----H1-----

L2-----H2-----

L3-----H3-----

P39----

L4-----H4-----

L5-----H5-----

L6-----H6-----

P46 -----

P47 -----

P48 -----

P49 -----

P50 -----

P51 -----

P52 -----Ограничительная защита от давления. Когда измерено давление> = P52, все ходовые сигналы и контакты полностью закрыты и отключены через 2 секунды.

Шесть, функция внешнего входного терминала

DI1 секундное давление/вход пожарного сигнала. Когда клеммы DI1 и CM2 закрыты более двух секунд, значение настройки давления изменено на второй, значение настройки давления P02, который также может быть изменен и сохранен на панели в это время. После отключения значение настройки восстановлено до значения установки первого давления, его можно напрямую изменить и сохранить на панели.

Стоп-сигнал DI2 (или тест на недостаток воды).Когда клеммы DI2 и CM2 закрыты более двух секунд, все выходы контроллера выключены, включая выход 0 ~ 10 в. Установка и измерение показывают, что это нормально. Выход закрыт в порядке 0 ~ 10 в, сначала 3 секунды Выкл, выключите Запуск (CM1, FWD) 2 секунды, выключите реле насоса с переменной частотой, И, наконец, выключите частотное реле мощности (первая остановка), интервал 2 секунды. В тех случаях, когда(P02-P01) >= 0,2 МПаКогда сигнал остановки DI2 закрыт или нет, контроллер не остановится, и когда состояние огня будет гарантировано, контроллер не остановится. Когда питание включено, сначала проверьте состояние DI2. Если он находится в закрытом состоянии, выход не будет перемещаться, а другой будет нормальным. Когда DI2 отключен в течение двух секунд, контроллер начинает действия.

Семь, настройка времени в системе тока

Нажмите и удерживайте"S«Клавиша, когда окно дисплея отображает проворную информацию, loosens»S"Кнопка, введите настройки параметров, в соответствии с" "кнопку, чтобы включить параметры P39 дисплей шестизначный окно дисплея в настоящее время системы время, В соответствии с изменением времени «^», в соответствии с кнопкой «print», изменить минуты и секунды нельзя. После того, как время закончилось, изменения, нажмите"S«Ключ для выхода из настройки времени.

Когда система находится в режиме отключения, окно дисплея Отображает текущее время в системе, в то время как Пять огней мигают попеременно, указывая время отключения. Вы можете перейти в режим настройки параметров, предварительно модифицировав P32 = 0, и отменить режим синхронизации.

В чехол изРучной временные загрузкиНажмите на кнопку «M» в течение 3 секунд, чтобы отправить сообщение, когда появится предложение, и система будет временным включением. В этот момент нажмите кнопку «M» в течение 3 секунд, чтобы отправить сообщение, когда появится предложение, и система находится в режиме отключения.Примечание: только когда P32 = 1 и 2, клавиша «M» имеет эту функцию

Восемь контроллеров, клемма и часть преобразователя частоты, таблица подключения клеммы

Девять,SL3000Схема подключения между контроллером и датчик давления

Примечание: Подключите датчик тока 4-20 мА, P08 = 2

Десять:На что следует обратить внимание

1Когда насос циркулирует, управляющий контактор мягкого запуска должен быть блокирован при проводке.

2Когда драйвер регулятора тока контактора более 12 А, между контроллером и контактором с контактором промежуточного реле или маленьким диском, или когда действия контактора питания, может вызывать сильные электромагнитные помехи для контроллера, которые могут не работать.

3Функции переключателя времени, разделения времени, частичного давления, функции подачи воды и функции связи являются дополнительными функциями контроллера. Обычный контроллер не имеет этих двух функций, и его необходимо задать при заказе.

4Потому что продукты находятся в использовании, чтобы постоянно обновлять и улучшать, например, использовать ручные или Индивидуальные параметры и фактическое описание продукта не соответствует, без уведомления, на основе реальных продуктов или рекомендаций для дилеров и производителей.
