КонтроллерФункция машины с переключателем времени и подачей воды с временным интервалом и частичным давлением являются дополнительными функциями. Контроллер не имеет эту функцию по умолчанию. Он нуждается в специальных инструкциях при заказе.

Контроллер может управлять одним или несколькими насосами в различных рабочих режимах: один с подготовленным режимом работы, насос и режим работы насоса, котел или теплообменник, блок пополнения, дизайн работы, режим управления переключением типа, режим частоты одиночного насоса, Два насоса, управление циклом запуска, три насоса, режим мягкого пуска, режим управления, четыре насоса, режим мягкого пуска, переменная частота насоса с двумя рабочими режимами, переменная частота насоса с тремя рабочими режимами, два набора частоты питания и с приготовлением режима работы управления огнем, Насос с переменной частотой и четырьмя рабочими режимами в Тайване.

А, В,Системы обзор

SL3000Серия микрокомпьютер переменная частота водоснабжения/Контроллер подачи воды-это компьютерный контроллер, предназначенный для водоснабжения с переменной частотой, постоянной системой подачи воды и котлом и системой теплообмена. Его можно использовать в сочетании с различными брендами частотных преобразователей. Полезная модель имеет функции контроля высокого давления точности, стабильного давления, второго давления огня (динамического давления) настройки, системы избыточного давления воды разряда автоматического управления, настройки параметров, блокировки паролей и т. Д.

Две части,Основные показатели производительности

1.Программируемые настройки для различных насосов,Вы можете накачать до пяти насосов1Лущильная машина+ 4Мощность частоты);

2.Настройка и настройка параметров, с блокировкой паролем и функцией защиты;

ТриПринят искусственный интеллектуальный алгоритм нечеткого управления, который имеет меньше заданных параметров, высокую точность управления, двойную схему наблюдения, цифровой фильтр и множество мер против помех, чтобы предотвратить Запуск программного обеспечения;

4.Может подключаться к пассивному дистанционному манометру, активному напряжению и датчику давления;

Пять0 ~ 10ВВыход контроль частоты напряженияПостоянный ток 0-10 В,Также может быть установлен какПостоянный ток 0-5 В;

6.С нулевой и полной функцией компенсации датчика давления;

СемьС обычным автоматическим насосом и функцией обратного насоса насос не может быть установлен, чтобы выйти из цикла;

8.С настройкой второго давления (пожарного давления) и функцией управления;

ДевятьС автоматическим обнаружением и защитой нехватки воды и функцией защиты от отключения внешнего входа;

10.Когда система поставляется с водой, она имеет функцию настройки и управления переливом автоматически;

ElevenС подачей воды, вспомогательная функция управления небольшим насосом, может установить преобразование частоты небольшого насоса или режим частоты питания;

12.Имеет функцию автоматического переключения времени и управления выключением;

ТринадцатьС небольшим потоковым насосом функция контроля сна;

14.С ручным управлением, может вручную регулировать выходное напряжение для управления преобразователем частоты;

15.Может заменить Электрический контактный манометр для контроля верхнего и нижнего давления;

ШестнадцатьОн имеет функцию контроля подачи воды с временем разделения давления, и имеет шесть времени контроля в большинстве;

СемнадцатьС функцией контроля давления верхнего предела, автоматический стоп-насос супер давления;

Три,Размеры установки и инструкции по монтажу

1.Контроллер Размер контура: 160 мм*80 мм*90 мм

2.Панель управления с отверстием размером * 151 мм * 75 мм, монтажная панель.

ТриИспользуя окружающую среду в качестве:Место, где вода, пар, коррозия, легковоспламеняющиеся, пыль и металлические частицы не обнаружены;

4.Применение температура окружающей среды: -20C ~50C

5.Относительная влажностьПо уровню поверхности: <95%;

6.Номинальное рабочее напряжение: AC220V.10%;

СемьНоминальное энергопотребление контроллера: <= 5 Вт переменного тока;

8.Выходная мощность терминала контроллера:3A/ AC220V

ДевятьОписание панели и терминала:

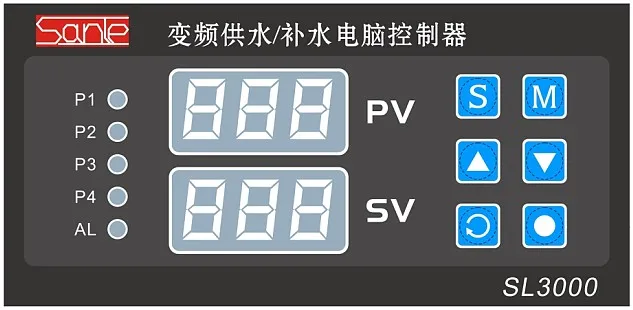

SL3000Рис. 1 схематическая схема панели контроллера типа

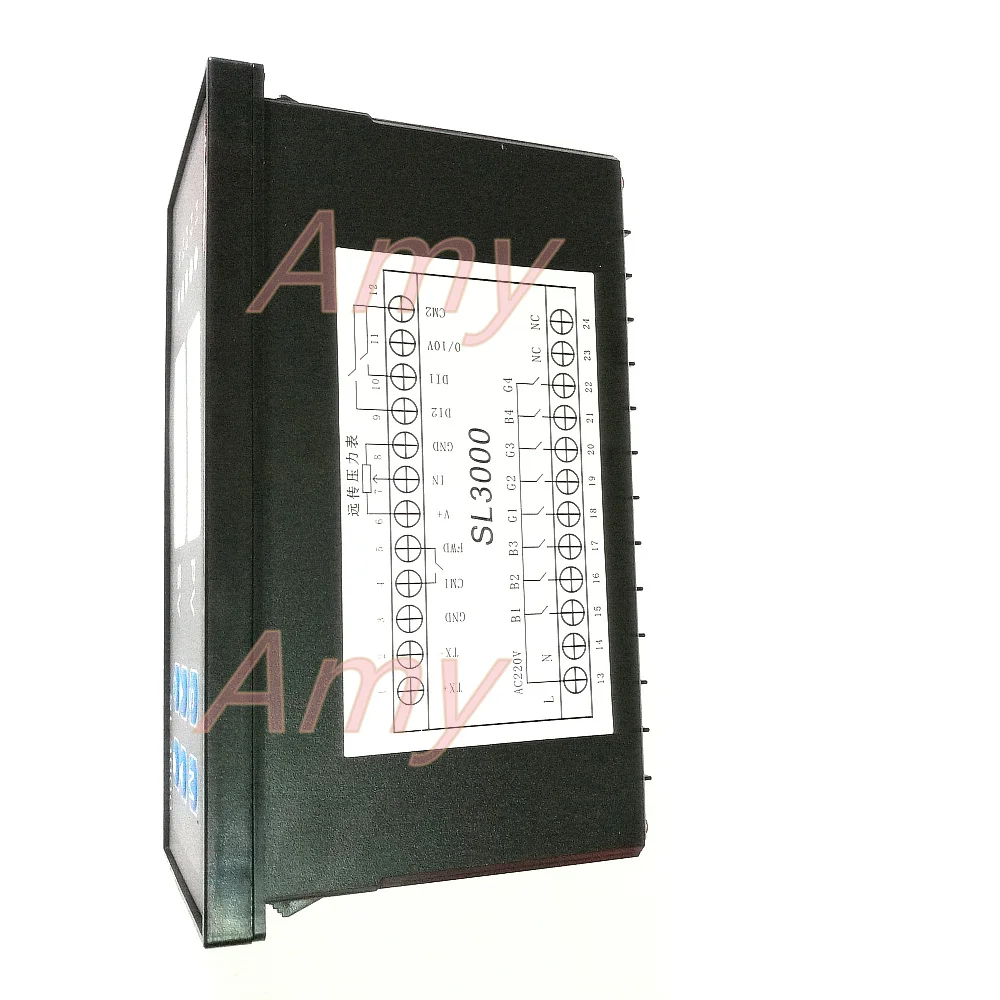

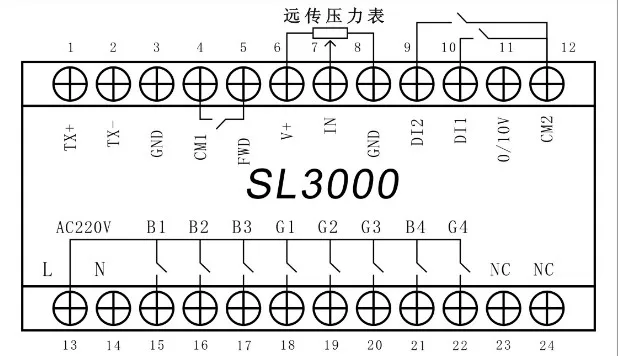

SL3000Клеммная схема контроллера типа

Описание соединительных терминалов для контроллера типа SL3000:

1.TX +(RS485Интерфейс связи+) 2.TX - (RS485Интерфейс связи-)

3.GND (Заземления сигнала)4.(CM1Вперед БегСигнал)

5.FWD (Вперед Бег сигнала)6 -- V +(Пульт дистанционного управления манометр Топ+ 5V)

7.(Давление входного сигнала0-5 В)Восемь.GND(Давление входного сигнала заземления)

9------DI2(Нехватка воды или если имеются какие-либоСтоп-сигнал вход)10------(DI1Во-вторых давления входного сигнала)

11-----0 ~ 10 в -- (Постоянный ток 0-10 вВыход)12------(CM2Сигнал общий конец2)

13 -----(ЛAC 220VОгонь) 14 ------(Кол-воAC 220VНулевой линии)

15 ----- B1 (1 #Частотно-регулируемый операции контакт)16------(B22 #Частотно-регулируемый операции контакт)

17 ----- B3 (3 #Частотно-регулируемый операции контакт)18 ----- G1 (1 #Мощность частоты Бег контакт)

19 ----- G2 (2 #Мощность частоты Бег контакт) 20 ----- G3 (3 #Мощность частоты Бег контакт,Предохранительный клапан свяжитесь с)

21 ----- B4 (4)#Частотно-регулируемый операции контакт) 22 ----- G4(4#Мощность частоты Бег контакт)

23 ----- NC () 24 ----- NC ()

4,1 :

PVSV."S""""""М"""""""

4,2

P1P2P3P4

4,3

"S"5"S""М""""""""S"P00 = 18""""P01""""P02

4,4

"S»"S"

P00---- P00 = 18P00<>18

P01---- P03<>5P01,P01 "P03 = 5

P02---- DI1CM22P02 "P02DI1CM2P01

P03---- P03many

P03 = 1,2B1B2P12 = 1B1B2P13G3P20 = 0

P03 = комплект из 3 предметовB1G1B150HzP05G1G1B1

P03 = 4B1G3>=(P01(P02)+ P20)G3<= P01(P02)G3P20 = 0

P03 = 5,G11 # G22 # G3SVP21P01P21<= P012G1P05P21,G2>= P21G1G1P21,G2>=(P21 + P20)G3<= P21G 3P20 = 0

P03 = 6,B1B2G1G2B1,1 #, 1 #, 50HzP05B1G11 #3B22 #2 #0HzP06G11 #2 #>= P01 + P20G3P20 = 0

P03 = 7,B1B2B3G1G2G3B1,1 #, 1 #, 50HzP05B1G11 #3B22 #2 #50HzP05B2G22 #3B33 #

P03 = 8,Для насоса преобразования частоты, два режима работы насоса частоты мощности. В этом режиме работы определение системы B1-это рабочий насос преобразования частоты, G1 и G2-это два рабочих насоса с частотой мощности. Когда рабочая частота B1 достигает 50 Гц, задержка P05 секунд, если измеренное давление все еще меньше, чем Установочное значение, затем подключен к G1 непосредственно запускает 1 # Частотный насос, введенный в эксплуатацию, когда Рабочая частота до 50 Гц B1 снова после P05 секунд задержки, Если измеренное давление все еще меньше установочного значения, то на насосах G2 start 2 # в эксплуатации, система зависит от рабочей частоты насоса B1 для стабилизации регулирования давления. Если система появляется избыточное давление, затем выключите 1 # мощность насоса частоты, затем выключите 2 # мощность насоса частоты.

P03 = 9Для насоса преобразования частоты, три режима работы насоса частоты мощности. В этом режиме работы определение системы B1-это рабочий насос преобразования частоты, G1, G2 и G3-это три рабочих насоса с частотой мощности. Когда рабочая частота B1 достигает 50 Гц, задержка P05 секунд, если измеренное давление все еще меньше, чем Установочное значение, затем подключен к G1 непосредственно запускает 1 # Частотный насос, введенный в эксплуатацию, когда Рабочая частота до 50 Гц B1 снова после P05 секунд задержки, Если измеренное давление все еще меньше установленного значения, то на насосах G2 start 2 # в эксплуатации, если полная нагрузка трех насосов, задержка P05 секунд, измерение давления до сих пор не достигло установочного значения, затем подключено к G3, запустите 3 # Частотный насос, введенный в эксплуатацию. Если система обнаруживает избыточное давление, затем выключите 1 # мощность насоса частоты, затем выключите 2 # мощность насоса частоты и, наконец, выключите 3 # мощность насоса частоты.

P03 = 10,Для двух силовых частотных насосов, один с режимом пожаротушения. В этом режиме работы G1 и G2 определяются как два насоса частоты мощности, G1 является основным насосом, а G2-резервным насосом. G3 определяется как контрольный терминал предохранительного соленоидного клапана, а B3 определяется как выходной терминал сигнализации. При нормальном рабочем состоянии терминал DI1 не имеет входного сигнала, а окно PV показывает значение пожарного давления P02. Система использует P01 в качестве низкого напряжения, P02 в качестве высокого давления и G1 в качестве основного насоса для контроля давления системы. При измерении давления <= P01,G1>= P02, G1 отключите главный насос. Если измерительное давление> P02, G3 подключен для снятия давления. Если измерительное давление <= P02, давление разряда останавливается. Когда терминал DI1 и CM2 закрыт более 2 секунд, то есть, когда вход пожарного сигнала, затем немедленно запустите G1 насос частоты огня, чрезмерное давление не разряжается, b3 сигнал тревоги подключен, сигнал DI1 удален, насос не остановлен. В этом состоянии, если давление <= P01 измеряется через P05 секунды, считается отказ основного насоса или сбой запуска, и терминал G2 соединен одновременно, И насос в режиме ожидания начинает работать. В этом состоянии терминал DI2 имеет стоп-сигнал, и вход недействителен. Только когда питание контроллера остановлено, состояние может быть поднято.

P03 = 11Для буксировки пять режимов: насос с переменной частотой, четыре режима работы насоса с частотой мощности. В этом режиме работы определение системы B1-это рабочий насос преобразования частоты, G1, G2, G3 и G4-это четыре рабочих насоса с частотой мощности. Когда рабочая частота B1 достигает 50 Гц, задержка P05 секунд, если измеренное давление все еще меньше, чем Установочное значение, затем подключается к G1 непосредственно запускает 1 # Частотный насос, когда Рабочая частота B1 до 50 Гц снова после задержки P05 секунд, Если давление все еще не соответствует установленному значению, то на насосах G2 start 2 # в эксплуатации и так далее. Если 5 насосов введены в эксплуатацию, система появляется чрезмерное давление, затем выключите 1 # мощность насоса частоты, затем выключите 2 # мощность насоса частоты, И выключите 4 # мощность насоса частоты в свою очередь.

P03 = 12,Для насоса 1 # и насоса 3 # два цикла насоса Режим мягкого пуска см. P03 = 6.

P03 = 13,Для насоса 2 # и насоса 3 # два цикла насоса Режим мягкого пуска см. P03 = 6.

P03 = 14,Для режима преобразования частоты насоса 3 #, в этом режиме три насоса можно переключать во времени и в свою очередь.

P03 = 15,Режим запуска для 4 насосов. Для действий обратитесь к P03 = 7.

P04---- Время переключения насоса преобразователя частоты на насос частоты питания. Когда P03 = 6,7,12,13,15, режим управления контроллера-это два насоса, три насоса и четыре цикла насоса, режим мягкого запуска. В этом режиме, когда насос работает до 50 Гц, если давление системы меньше установленного значения, будет насос переключения частоты насоса, время процесса переключения, установите P04 для контроля времени. В зависимости от размера мощность насоса, на этот раз, как правило, набор между 0,1-5 секунд.

P05---- Низкое напряжение и время насоса. Этот параметр действителен, когда P03 = 3,5,6,7,8,9,11,12,13,15 действителен. Когда насос работает, если давление не достигает заданной точки, когда следующий насос запущен, интервал P05.

P06Со временем Yajian pump. Этот параметр действителен, когда P03 = 3,5,6,7,8,9,11,12,13,15 действителен. Когда много насосов, насосная система Yajian временной интервал между P06.

P07Выход выбор напряжения. Сигнал напряжения, который контролирует частоту инвертора. Есть два варианта выхода: 0-5 В и 0-10 В, для удовлетворения требований к входу частоты различных марок преобразователей.

P08-Введите тип датчика. Контроллер принимает три типа входных сигналов датчика давления. P08 = 1 может быть непосредственно подключен к пассивному дистанционному манометру или активному выходному напряжению 0-5 В, выходному типу, датчику давления. При заказе должен быть указан передатчик давления на выходе 0-10 В.

Если вы хотите ответить4-20мА (1 - 5 В)В настоящее время тип датчика давления P08 = 2, два входных сигналов в давления сигнала необходим на данный момент (в и GND) Точность сопротивления между внешний 250 Ом 0,5 Вт, или при заказе непосредственно от производителей в контроллере plus.

Если вы хотите ответить0-20mAВ настоящее время тип датчика давления P08 = 1, два входных сигналов в давления сигнала необходим на данный момент (в и GND) Точность сопротивления между внешний 250 Ом 0,5 Вт, или при заказе непосредственно от производителей в контроллере plus.

P09----

P10----

P11---- P11

P12---- P03 = 1,2,6,7,12,13,14,15P12 = 1,

P13----

P14----

P15---- P18 = 1P15

P16---- 0 ~ 10 в

P17---- P17 = 0

P18---- 0 ~ 10VP18 = 0,0 ~ 10VP18 = 1,0 ~ 10VP15P18 = 1PVP15 "0 ~ 10 в

P19----

P20---- P03 = 1,2,3,4,5,6,10>= P20G3P20 = 0

P21---- P03 = 5P21

P22---- P22 = 0P22>0,0 ~ 10VP27<= P22<= P01-P31

P23---- P23 = 0P03 = 1,2,6,7,15P23 = 1<= P24P28B450HzP05P03 = 1,2,6,7,15P23 = 2<= P24P28G4,P01P21()P05P01B4G4

P24---- P24P28,

P25----<= P25,>= P26, PV1Er1

P26---- P25P26 = 0P265

P27---- P22>0,P27<= P22,

P28---- P23>0<= P24,P28

P29----

P30---- 0 ~ 10 в

P31----<= (P01P02)-P31)

P32----P32 = 0,P32 = 1, P01P02P32 = 2,L1-L6P46-P51

L1-----H1-----

L2-----H2-----

L3-----H3-----

P39----

L4-----H4-----

L5-----H5-----

L6-----H6-----

P46 -----

P47 -----

P48 -----

P49 -----

P50 -----

P51 -----

P52 -----Верхняя установка давления. При измерении давления> = P52 все беговые сигналы и контакты полностью закрыты и отключены через 2 секунды.

Описание шести функций внешнего входного терминала

DI1 второе давление/входной сигнал огня. Когда клеммы DI1 и CM2 закрыты более двух секунд, значение настройки давления изменяется на второе, значение настройки давления P02, которые также могут быть изменены и сохранены на панели в это время. После отключения Установочное значение восстановлено до первого значения настройки давления и может быть непосредственно изменено и сохранено на панели.

DI2 стоп-сигнал (или тест на нехватку воды).Когда клеммы DI2 и CM2 закрыты более двух секунд, все выходы контроллера выключены, включая выход 0 ~ 10 в. И параметры, и измерения нормальные. Выход закрыт в порядке 0 ~ 10 в 3 секунды, выключается, выключается Запуск (CM1, FWD) 2 секунды, выключается реле насоса переменной частоты, И наконец выключите частотное реле питания (первая остановка), интервал 2 секунды. В тех случаях, когда(P02-P01) >= 0.2MPaКогда сигнал остановки DI2 закрыт или нет, контроллер не останавливается, и когда состояние огня гарантировано, контроллер не останавливается. При включении питания сначала проверьте состояние DI2. Если он находится в закрытом состоянии, выход не будет двигаться, а другой будет нормальным. Когда DI2 отключен в течение двух секунд, контроллер начинает действие.

Семь, настройка времени тока системы

Нажмите и удерживайте"S"Клавиша, когда в окне дисплея отображается оперативная информация, loosens"S«Клавиша, введите настройки параметров, нажмите кнопку «», чтобы включить параметры P39, на дисплее шесть цифр отображается текущее системное время, в соответствии с «^» изменить час, В соответствии с кнопкой «печать» изменить минуты и секунды нельзя. Когда время меняется, нажмите"S"Ключ выходит из состояния настройки времени.

Когда система находится в состоянии отключения по времени, окно дисплея Отображает текущее время работы системы, в то время как Пять огней мигают поочередно, чтобы указать время отключения. Периодически отключение, вы можете войти в состояние настройки параметров, изменив P32 = 0, вы можете отменить статус синхронизации.

В чехол изРучной временные загрузкиНажмите кнопку «M» в течение 3 секунд, чтобы отпустить сообщение при запросе, и система временно включена. В этот момент нажмите кнопку «M» в течение 3 секунд, чтобы отпустить сообщение при запросе, и система находится в отключении по времени.Примечание: только когда P32 = 1 и 2, клавиша «M» имеет эту функцию

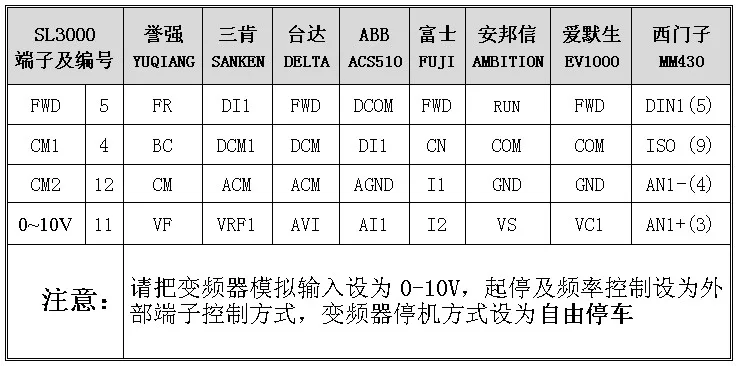

Восемь терминалов контроллера и часть преобразователя частоты Терминал подключения таблицы

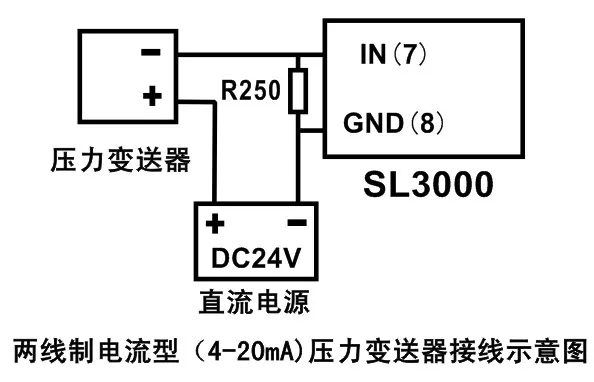

Девять,SL3000Схематическая схема подключения между контроллером и передатчиком давления

Примечание: Подключите датчик тока 4-20 мА, P08 = 2

Десять:На что следует обратить внимание

1Когда насос циркулирует, контактор управления мягкого пуска должен быть заблокирован при проводке.

2Когда драйвер контактора тока контроллера более 12 А, между контроллером и контактором с промежуточным контактором реле или маленьким диском, или когда действие контактора питания, может создавать сильные электромагнитные помехи для контроллера непредвиденные ошибки.

3Функции устройства переключения времени, деления времени, частичного давления, функции водоснабжения и функции связи являются дополнительными функциями контроллера. Обычный контроллер не имеет этих двух функций и должен быть указан при заказе.

4Потому что продукты используются для постоянного обновления и улучшения, например, использование ручных или индивидуальных параметров и фактическое описание продукта не совпадают, без уведомления, основаны на фактических продуктах или советах дилерам и производителям.
