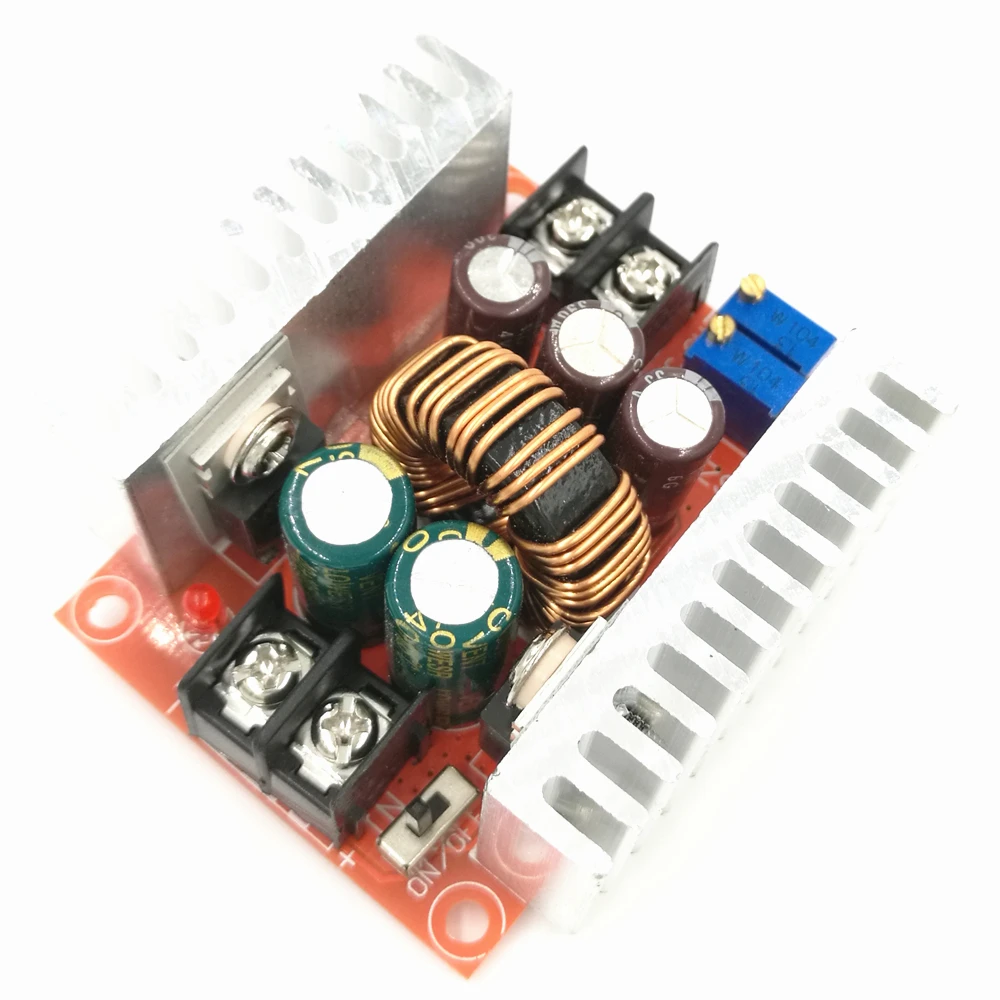

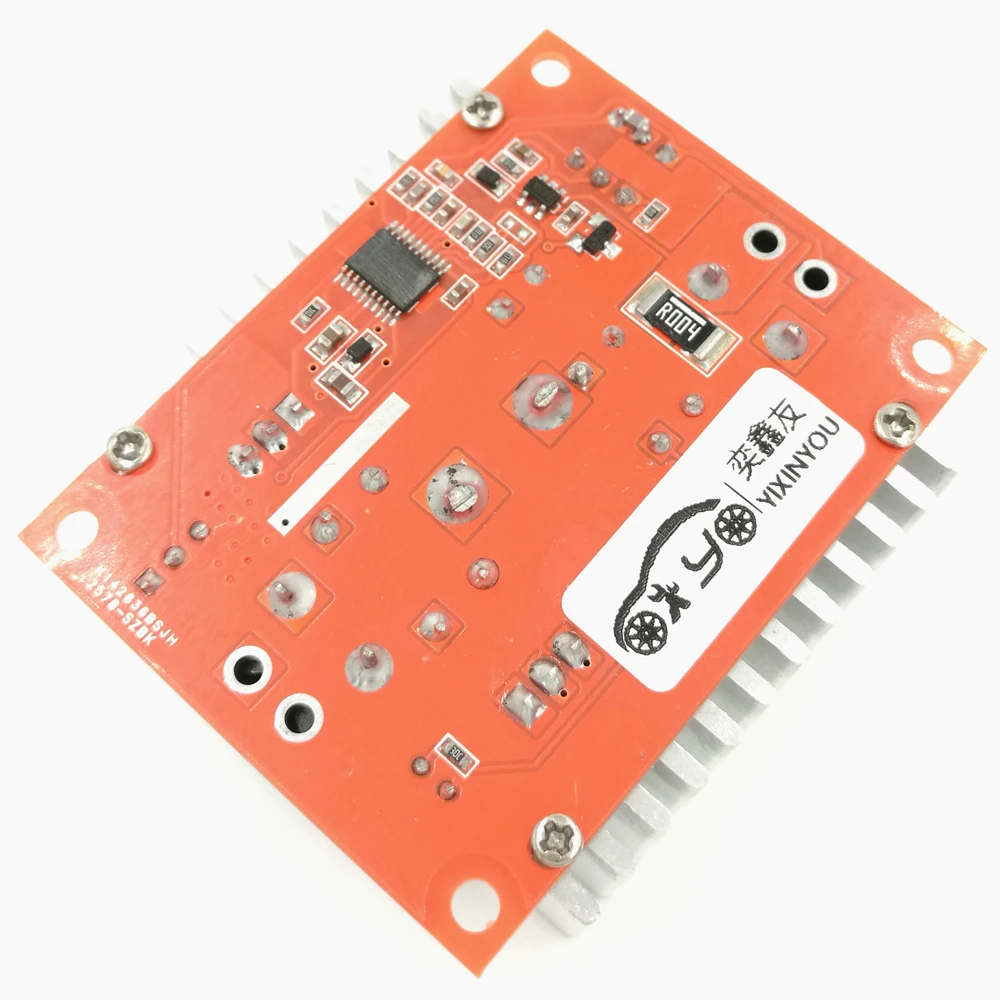

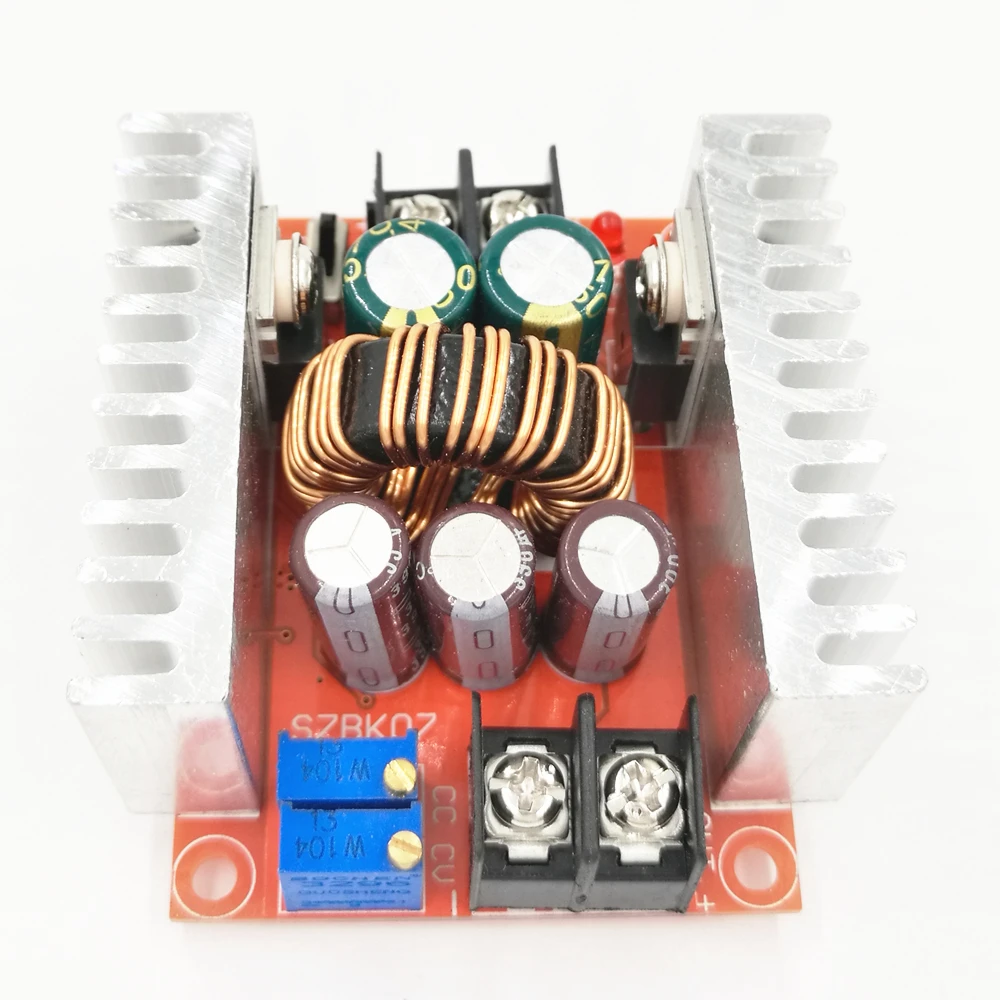

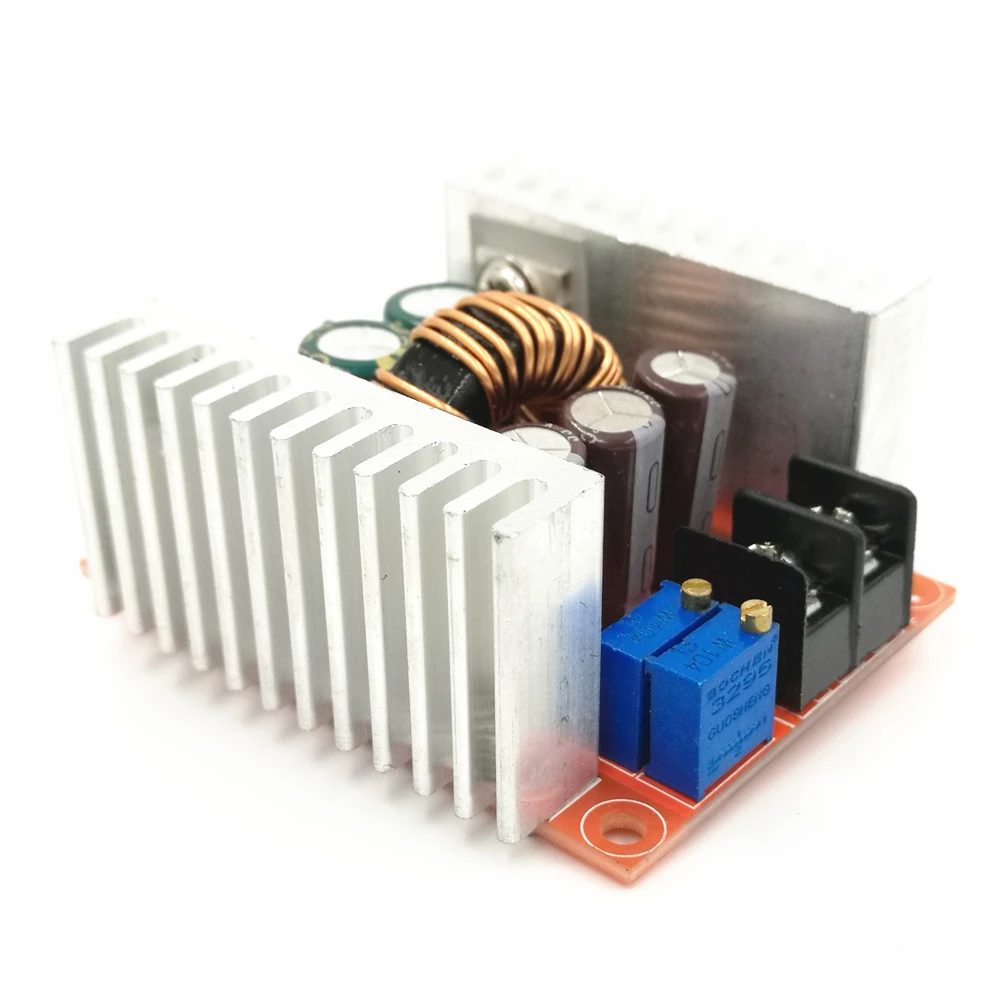

20A 300 Вт Высокая мощность синхронное выпрямление понижающее постоянное

20A 300 Вт Высокая мощность синхронное выпрямление понижающее постоянное

Что такое синхронное исправление:

Синхронное выпрямление-это новая технология, которая использует выделенный силовой MOSFET с очень низким сопротивлением на состоянии для замены Диодов Выпрямителя для уменьшения потерь выпрямления. Это может значительно повысить эффективность преобразователя постоянного/постоянного тока, и нет напряжения deadband, вызванного барьерным напряжением Schottky.

Особенности:
* 6-40 в широкий вход напряжения
* Синхронное выпрямление 97% эффективное
* Постоянное напряжение постоянного тока выход постоянно регулируется
* Две 85 V 80A высокотоковые MOS трубки
* Используйте 23 м кремниевый Алюминий 3 0,8 мм провод из чистой меди и вокруг.

Параметры модуля;
Модульная природа: синхронное выпрямление неизолированный понижающий модуль постоянного тока постоянного напряжения
Входное напряжение: 6-40VDC
Выходное напряжение: постоянно регулируется (1.2-35VDC) в течение длительного времени 32 в (для входного напряжения выше, чем выходное напряжение приложения не может быть повышено)
Выходной ток: Максимальная 20А долгое время 15А (температура силовой трубки превышает 65 градусов, пожалуйста, добавьте вентилятор охлаждения, выход высокого напряжения, пожалуйста, снимите использование)
Предел тока: 0,3-20A (регулировка) модуль более 65 градусов, пожалуйста, добавьте вентилятор.
Минимальное дифференциальное давление: 3 в
Рабочая частота: 150 кГц
Эффективность преобразования: до 97% эффективности с давлением и использованием окружающей среды
Выходная пульсация: Пульсация 50 мВ (без шума) 20 м полоса пропускания (только для справки) вход 24 В измеряется
Рабочая температура: от-10 до + 75) (фактическое использование, пожалуйста, обратите внимание на температуру силовой трубки, температура слишком высокая, пожалуйста, усиливайте Использование тепла или деринга)
Направление регулировки потенциометра: по часовой стрелке (Увеличение), против часовой стрелки (уменьшение)
Защита от короткого замыкания на выходе: Да (мгновенная защита) постоянный ток (значение постоянного тока не может быть коротким замыканием)
Входная защита обратного хода: нет,
Выход анти-Наводнение: нет, для нагрузки от заряженной или индуктивной нагрузки нужно добавить диод!
Метод проводки: Клеммная колодка
Размер модуля: 60*53*30 мм

 Применение: высокомощный светодиодный привод постоянного тока, зарядка литиевой батареи (включая ferroelectric), 4 в, 6 в, 12 В, 14 В, 24 В зарядка аккумулятора, никель-кадмиевые никель-металлические гидридные батареи (батарейный блок) Зарядка, солнечные панели, ветряные турбины

Метод регулировки выходного тока:
1, Отрегулируйте потенциометр CV, в соответствии с вашими требованиями к нагрузке, выходное напряжение устанавливается на нужное вам напряжение.
2, против часовой стрелки Установите потенциометр CC 30 кругов или около того, (то есть выходной ток установлен до минимального), подключен к светодиоду, Отрегулируйте потенциометр CC к вашему току. Для зарядки аккумулятора, батареи после окончания питания, затем получить выход, отрегулировать CC до тока, который вам нужен, (должен использоваться для зарядки, когда аккумулятор полностью заряжен, из-за того, что батарея остается больше энергии, чем меньше зарядный ток.

Упаковка включает:
1 X модуль питания
