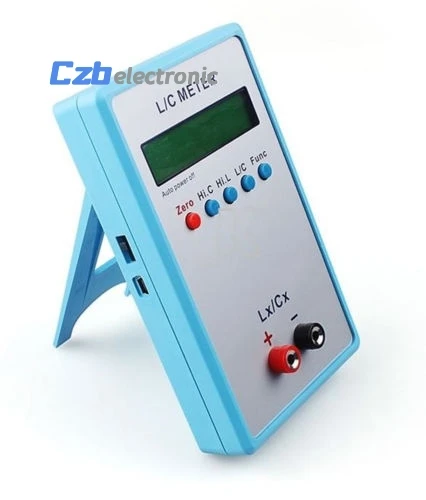

LC200A ручной L/C метр инструмент для измерения емкости и индуктивности|capacitance

LC200A ручной L/C метр инструмент для измерения емкости и индуктивности|capacitance

LC200A Ручной Аккредитив с получением по предъявлению Измеритель влажности

Индуктивность Постоянной ёмкости, универсальный конденсатор Измеритель влажности

Инструкция Руководство по эксплуатации

Особенности:

Высокая скорость микроконтроллера точность вычисления

Диапазон измерения ниже 1uH и 1pF

Интеллектуальное отключение через 5 минут

Особенно подходит для производства микроволновой печи и измерения переключения

Трансформатор питания, индуктивный фильтр и так далее.

LC200A состоит из четырех диапазон измерения позиции:

1. Диапазон C. ....... Емкость (0.01pF-10 мкФ)

2. Диапазон L. ....... Индуктивность (0.001uH-100mH)

3. Дальность Привет. Л. ..... Большая индуктивность (0,001 mH-100 ч)

4 Hi. C диапазон. ..... Большая емкость (1uF-100mF)

Все положения диапазона являются автоматическими измерительными диапазонами, это легко

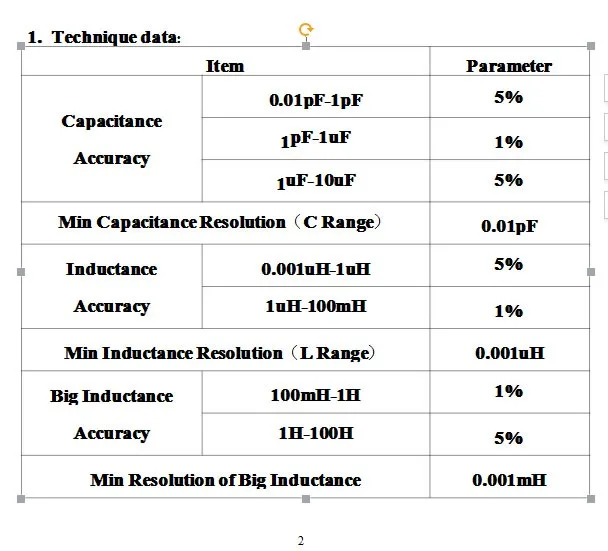

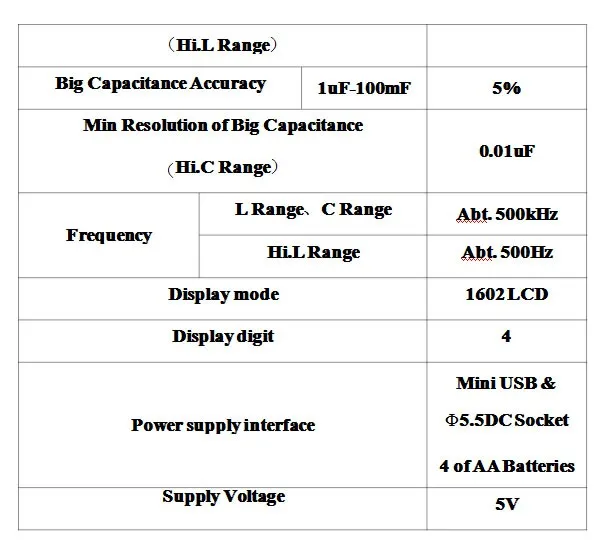

Работать. Параметры выглядит следующим образом:

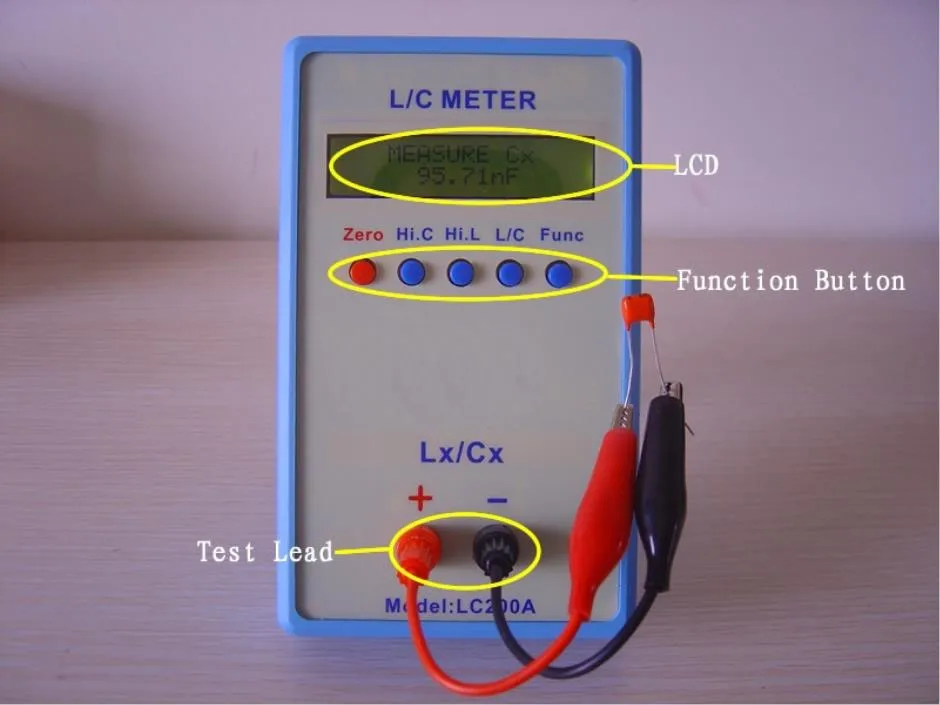

2. Изображение

Функция пяти кнопок:

Красный: сброс

Синий: Большая емкость Hi. C выбор (с самоблокирующимся)

Синий: большой индуктивность Hi. L выбор (с самоблокирующимся)

Синий: L/C выбор (с самоблокирующимся)

Синий: Функция кнопка

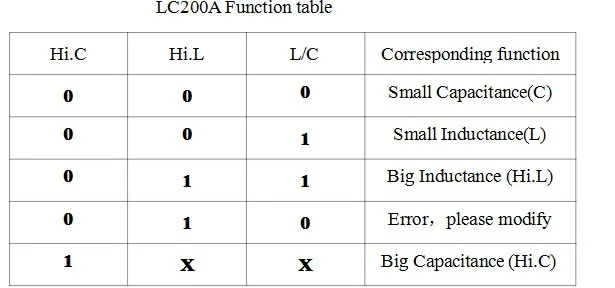

Подробности ниже (нажмите "1", отпустите "0", "X" случайный)

3. Направление Для Использование

⑴. Включение счетчика L/C

⑵.Выберите соответствующий диапазон, индуктивность: Lx, емкость: Cx,

Большая индуктивность: Hi. L, большая емкость: Hi. C. Дисплей следующим образом

(Тестовый диод с открытой петлей):

Индуктивность: измерение Lx над диапазоном

Емкость: мера Cx 0.00pF

Большая индуктивность: Измерьте дальность

Большой ёмкости, универсальный конденсатор: Измерьте Hi. C 0,00 мкФ

Дисплей следующим образом (тестовый диод короткого замыкания):

Большая индуктивность: измерение Hi. L 0.000mH

Индуктивность: измерение Lx 0.000uH

Емкость: Измерьте СХ над диапазоном

3).Когда тестовый диод открывается петля измеренное значение емкости

Не «0», или ведьма индуктивности не «0», как тестовый диод

Короткое замыкание, вы можете сбросить до «0» путем модели емкости

И индуктивность модели, следующим образом:

(A) Постоянной ёмкости, универсальный конденсатор Модель

Нажмите красную кнопку, как тестовый диод открыть петлю, он отображает

Подсчитывание... ”, удерживайте нажатие в течение одной секунды, когда

Вычисление... ок» отображается, отпустите красную кнопку,

Сброс в «0» закончен, и «0. 00pF» отображается, затем

Емкость может быть измерена.

(B) Индуктивность Модель

Нажмите красную кнопку, как тестовый диод короткого замыкания, он отображает

0.000uH ”или“ 0. 000mH ”, и затем индукции могут быть

Способе измерения.

(4).Пожалуйста, нажмите кнопку функции, как показано результаты, и

Будет отображаться соответствующая частота.

 4. Примечание:

1. перед тестированием емкости или индуктивности, пожалуйста, установите значение "0" или могут быть обнаружены ошибки. Даже если «0» отображается перед измерением,

Необходимо изменить значение «0».

2. В момент переустановки на "0", при "расчете... ок"

Появится, пожалуйста, удерживайте нажатие в течение 2-3 секунд, и параметр

Будет выдан запрос на «<сохраненные данные>», затем отпустите.

3. Сброс в "0" не допускается, поскольку измеряются компоненты. В том случае, если

Вы делаете это, пожалуйста, немедленно выключите и перезагрузите, затем перезагрузите на «0».

4. Время измерения большой емкости (выше 10mF) может быть больше

Чем одна секунда, и нужно от семи до восьми секунд, чтобы получить

Измеренное значение емкости (100mF).

5. не рекомендуется измерять емкость, которая не разряжена, в противном случае

Может повредить основной каркас.

5. Посылка Содержание

1. LC200A L/C метр

2. Мини USB кабель или DC5V адаптера переменного тока
