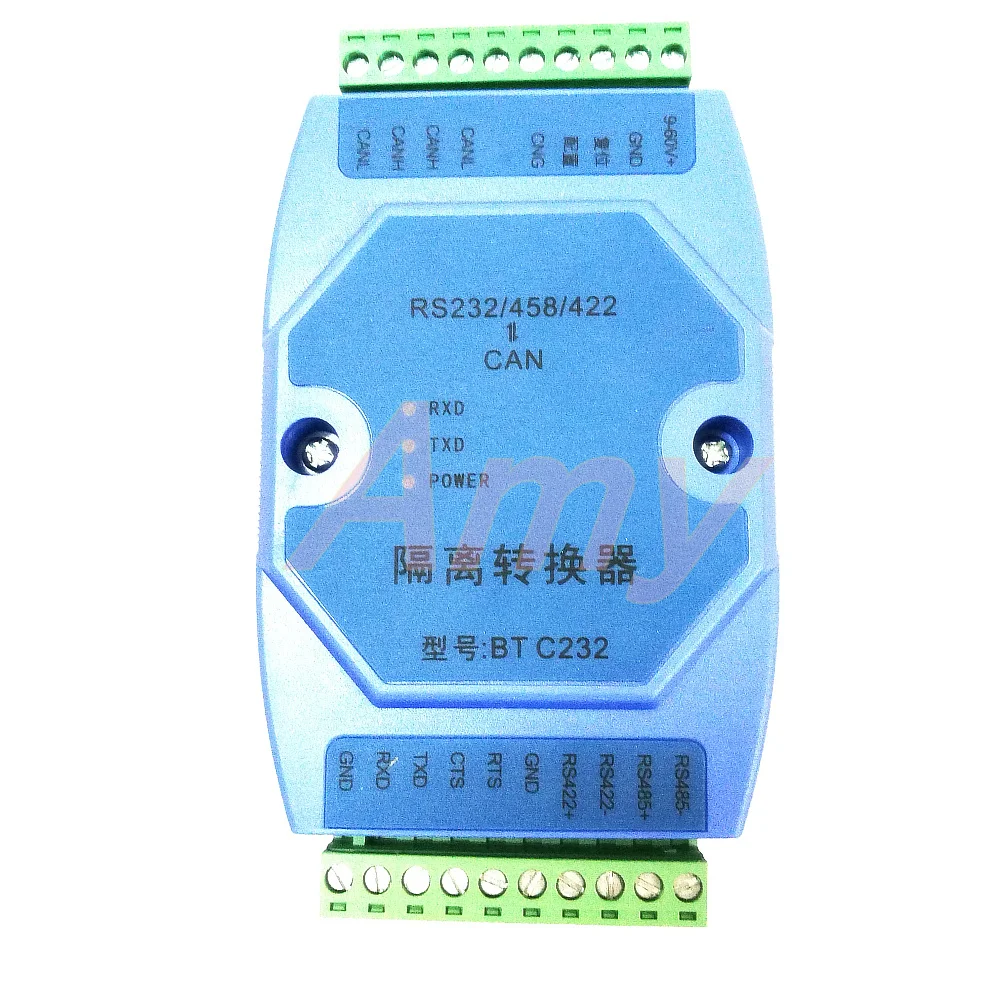

BT-C232Активный RS-232/485/422 в CAN_BUS сетевой конвертер (также известный как CAN конвертер, изолированный CAN_BUS конвертер, CAN_BUS Серийный порт карты), является ли Weibo технологическими компаниями для решения RS-232/485/422 серийного оборудования передачи данных и CAN_BUS оборудования и профессионального дизайна, Преобразователь CAN_BUS может преобразовывать сигналы RS-232/485/422 в один конец сбалансированный дифференциальный стандартный сигнал CAN_BUS встроенный чип управления, может автоматически определять RS-232, RS-485 или RS-422 сигналы, без ручного распределения. Другой Основной особенностью преобразователя CAN_BUS является встроенный DC/DC изолированный источник питания и Молниеносная защитная трубка, которая эффективно подавляет вред, вызванный разницей в потенциале молнии и заземления для оборудования. Конвертер CAN_BUS имеет сильную функцию защиты от молнии и защиты от перенапряжения. Преобразователь CAN-BUS использует микросхему изоляции для обеспечения изоляции между CAN и RS232/485/422 для общения друг с другом. Конвертер CAN_BUS-лучший выбор для пользователей, которые занимаются разработкой систем на открытом воздухе!

Два, характеристики продукта

1,Автоматическая отправка/получение данных не требует внешнего контроля потока сигнала (RTS)

2,Возможность подключения устройств с интерфейсом 32 RS-485 или RS-422

3,Источник питания и два цветовых индикатора потока данных могут обнаруживать точку неисправности

4,Асинхронный полудуплекс (RS-485) или асинхронный полный дуплекс (RS-422) общего назначения без настройки перемычки

5,CAN-BUSМодуль поддерживает протокол CAN2.0 A/B

6,CAN-BUSПоддержка портов модуля может поддерживать скорость передачи данных до 1 Мбит/с

7,RS-232/485/422Технология фотоэлектрической изоляции используется между портом и портом CAN-BUS

8,RS-485/422Обеспечивает защиту от молнии для каждой линии 600 Вт и предотвращает помехи на месте

9Часть питания изолирована DC/DC. Поддерживает широкий вход напряжения (9-60 в)

10, Применимо ко всем коммуникационным программным обеспечением, подключи и работай

11, МожетРасстояние связи 0-5 км

Три, технические параметры

Характеристики интерфейса: Совместимость со стандартом EIA/A RS-232C/RS-485/RS-422
Электрический интерфейс: интерфейс RS-232/485/422 (пять терминалов)
Режим работы: асинхронный полудуплекс или полный дуплекс асинхронный
Скорость передачи: 5-1000 Кбит/с
Расстояние передачи: 0 - 5 км
Средняя передача: RS-485/422 специальная экранирующая линия
Степень защиты: 600 Вт Защита от перенапряжения, защита 15 кВ
Использование окружающей среды: -10 C - 50 DEG C, относительная влажность 5%-95%
Размер оборудования: 91 мм * 66 мм * 25 мм
Напряжение внешнего источника питания: 9-60 В, ток 100 мА
Гарантия качества: три года

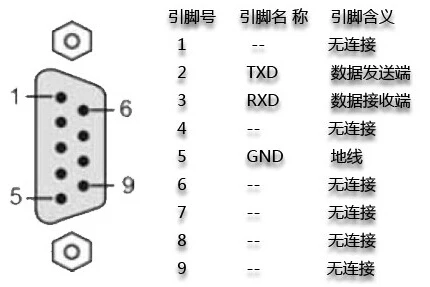

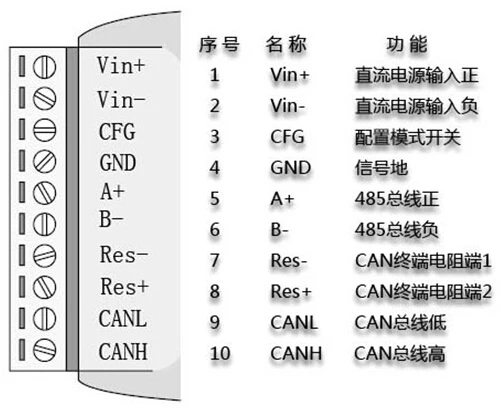

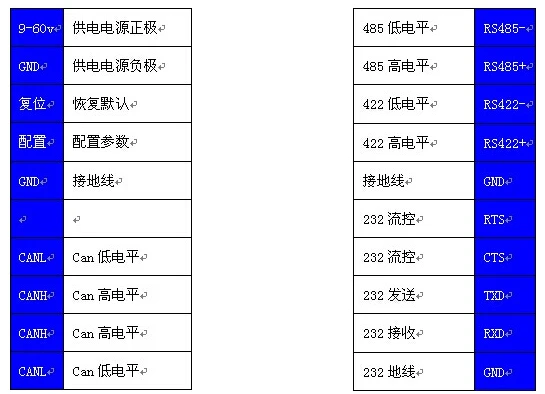

Четыре, описание интерфейса:

Пять, область применения:

Система автоматизации промышленного управления, система парковки, посещаемость, контроль доступа, торговый автомат, система одной карты, мониторинг замкнутых замыканий, системы безопасности, POS системы, системы автоматизации зданий, банковские системы самообслуживания, медицинский систем.

Шесть, использование методов

1Режим подключения, когда продукт отлажен:

Интерфейс Разрешение:

Когда продукт подключен к компьютеру, он может быть отлажен

2Процесс тестирования продукта CAN-BUS:

Согласно интерфейсу терминала CAN-BUS, мощность 9-60 В постоянного тока (+) отслеживается, чтобы указать Состояние Индикатора:

(1) Красный светильник всегда включен (питание), что указывает на то, что источник питания работает нормально

(2) Сброс и GND терминалы коротки в течение 3 секунд, а затем отключены (восстановлено до заводского по умолчанию)

(3) вы можете запустить конфигурацию, если индикатор работает должным образом МожетМодуль CAN-BUS серии.

(4) При включении питания конфигурация [и] GND укорочена и поддерживается до конца конфигурации продукта CAN-BUS

(5) Программное обеспечение конфигурации открытого устройства

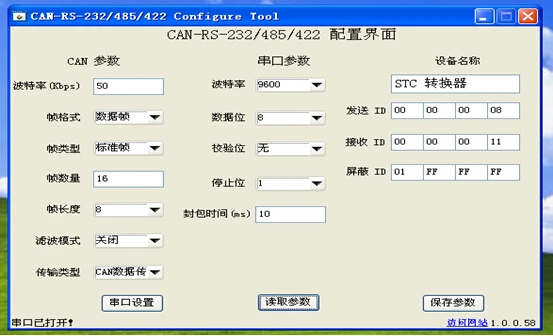

Согласно схеме, подключите устройство, нажмите [программное обеспечение CAN- configuration]: [CAN-Config] значок

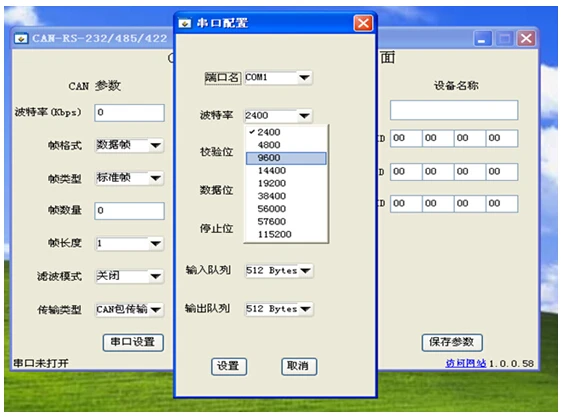

Откройте порт программного обеспечения, выберите com-порт и скорость передачи данных, как показано на рисунке.:

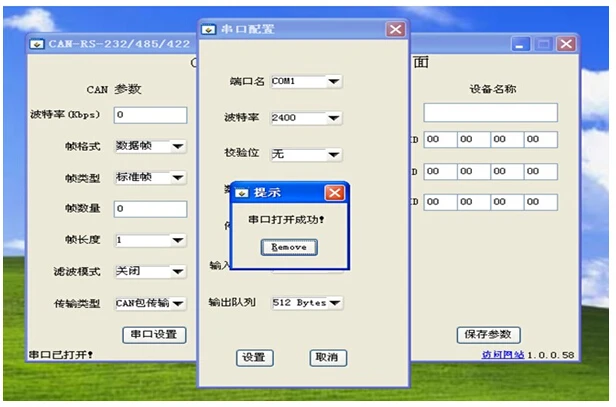

Настройки успешно отображают [последовательный порт открыт успешно] Нажмите [настройки], вы можете прочитать параметры

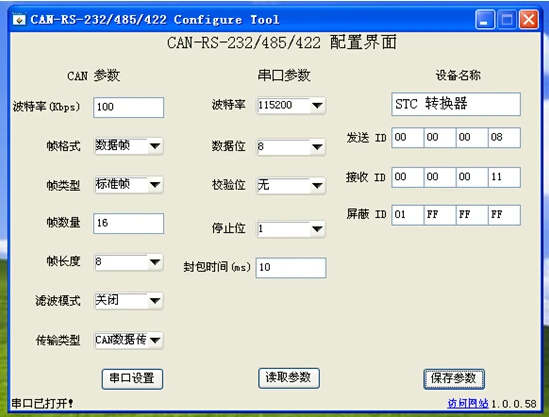

Нажмите [Прочитать параметры], чтобы прочитать Параметры продукта CAN-BUS и настроить параметры

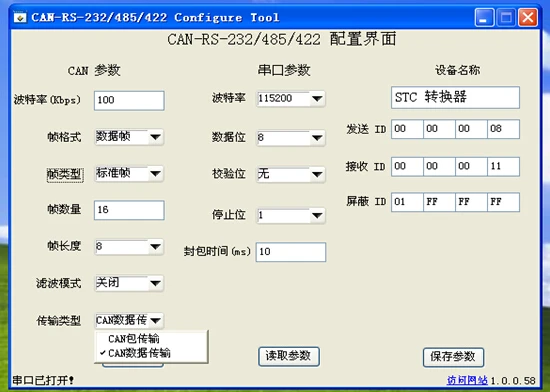

Изменить различные параметры (значение параметра см. [Руководство по выбору параметров])

Нажмите [сохранить параметры], чтобы сохранить все новые измененные параметры

(6) После сохранения параметров, выключите программное обеспечение конфигурации, повторно запустите и Откройте программное обеспечение конфигурации, прочитайте параметры конфигурации, чтобы убедиться, что конфигурация успешна

(7) конец конфигурации продукта, отключение [Конфигурация] - [GND], отключение программного обеспечения конфигурации и повторное подключение питания

(8) Подключите устройство CAN-BUS в соответствии с интерфейсом и запустите приложение связи

(9) Индикатор состояния светильник: RS-232/485/422 получает данные зеленый индикатор светильник [TxD] мигающий

Отправить в RS-232/485/422 данных желтый индикатор светильник [RxD] мигающий
