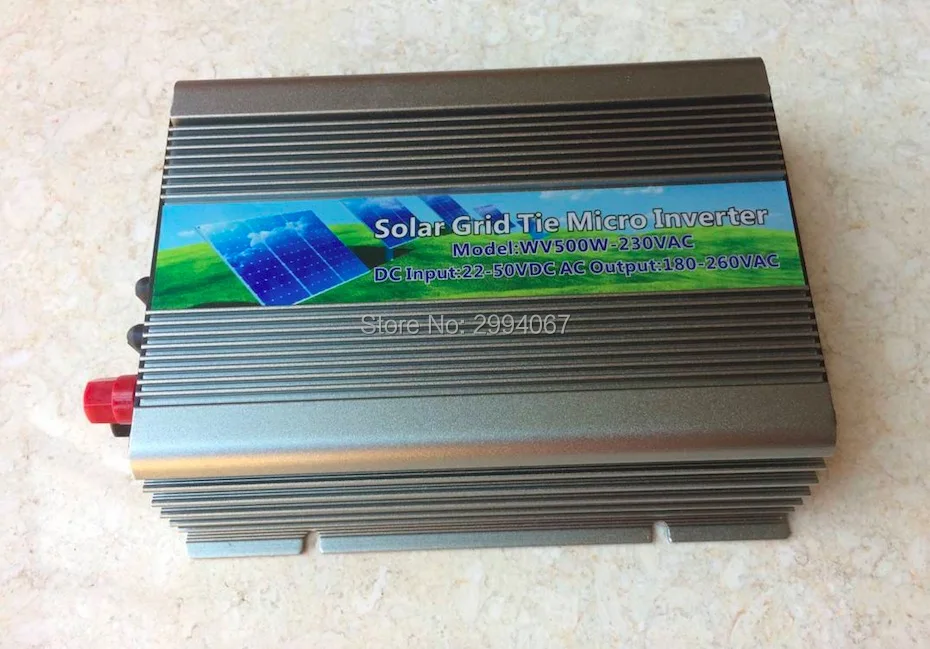

500 Вт DC22 ~ 50 в MPPT микро на сетке галстук инвертор AC220V AC110V,50 Гц 60 Гц Солнечная Чистая синусоида Инвертор костюм 36 в солнечные панели

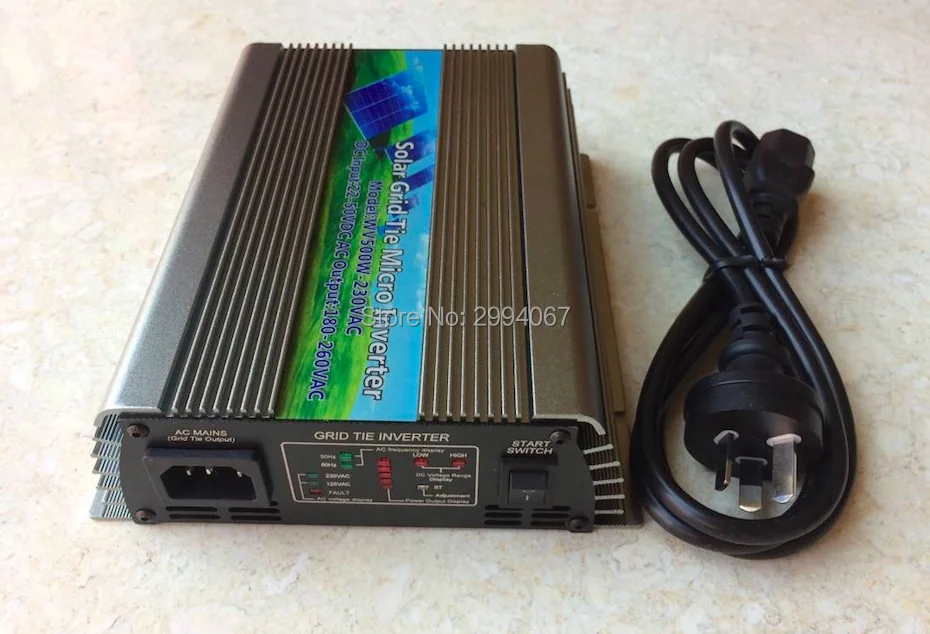

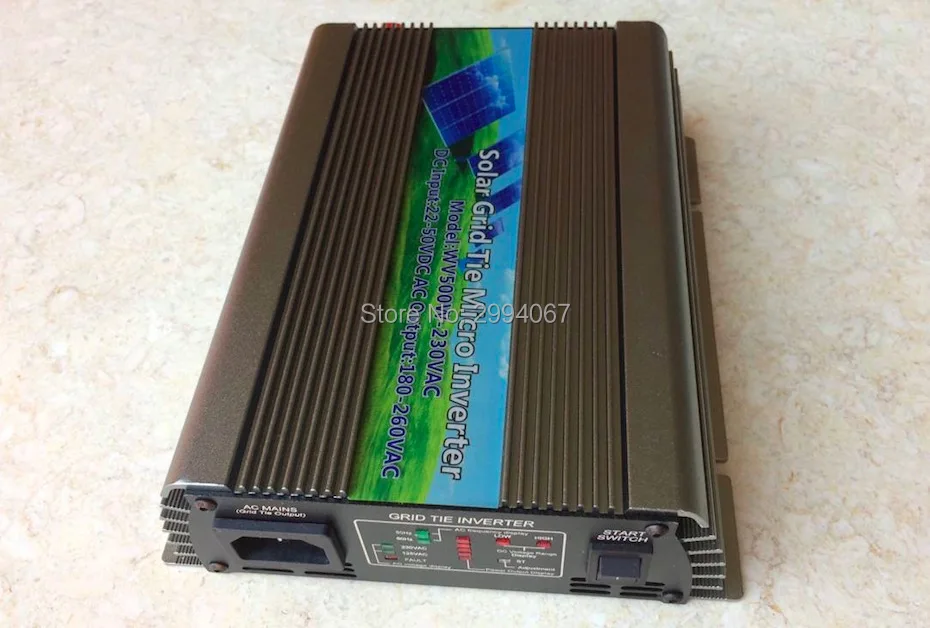

LФункция отображения

1. Дисплей напряжения переменного тока

Когда светодиод 125 В переменного тока горит, это означает, что выход переменного тока 125 В.

Когда светодиод 230 В переменного тока горит, это означает, что выход переменного тока 230 В.

2. Внешний дисплей

Когда индикатор неисправности загорится, это означает, что нет электричества или выход выходит из строя, и инвертор перезагружается.

3. Мощность показывает

Выходная мощность светодиода: 5 красных светодиодов освещают по очереди, чем быстрее свет перемещается, тем больше выходная мощность.

4. Частотный дисплей переменного тока

Когда светодиод 50 Гц горит, это означает, что входная частота 50 Гц.

Когда светодиод 60 Гц загорится, это означает, что входная частота 60 Гц.

5. Дисплей перенапряжения постоянного тока

Когда индикатор неисправности и светодиод «HIGH» загораются, это означает, что вход постоянного тока превышает 50 В постоянного тока

6. Дисплей низкого напряжения постоянного тока

Когда индикатор неисправности и светодиод «LOW» загораются, это означает, что вход постоянного тока низкий 22VDC.

7. Дисплей регулировки мощности

1) Когда светодиод «ST» мигает, это означает, что мощность находится в регулируемом состоянии.

А. Когда “ST” LED и “HIGH” LED загораются, это означает, что мощность увеличивается.

B. Когда светодиод «ST» и «LOW» загораются, это означает, что мощность уменьшается.

2) Когда светодиод ST долгое время, означает, что питание заблокировано, и инвертор работает.

L6-сортный поиск мощности

В пасмурную погоду выходной ток солнечной батареи чрезвычайно мал, тогда инвертор автоматически откроет 6-ти ранговую функцию поиска мощности.

1. Программа может автоматически открывать регулировку мощности в течение 6 раз.

2. Текущее направление может регулироваться от максимального до минимального.

3. В процессе автоматической регулировки, мы увидим мигающий низкий свет. И мощность будет удерживаться в качестве исходной точки, от 0 до максимальной выходной мощности, и он будет перезагружаться не более 6 раз, а затем заблокирован в максимальной мощности, длинная яркая лампа ST.

4. Требуется 10 минут для 6-grade power search.

LВходное напряжение (22-50VDC)

1. Входное напряжение постоянного тока: 22-50VDC

2. Преобразование переменного напряжения второго уровня

LВысокочастотная двусторонняя и односторонняя сетевая функция

1. Высокочастотная прямая модуляция, полуволновой синтез переменного тока

2. Двусторонняя сетка означает: нагрузка потребляется напрямую. И может изменить передачу переменного тока.

3. Односторонняя сетка означает: нагрузка потребляется напрямую. И запрещен обратный ток переменного тока.

LВиды функций выходного сигнала частоты.

Он может применяться к частоте 50 Гц и 60 Гц переменного тока.

Частотный диапазон: 45 Гц ~ 53 Гц/55 Гц ~ 63 Гц

LНепосредственно подключен к солнечным панелям (не нужно подключать аккумулятор)

Используя точную функцию MPPT динамического перепада давления, функции APL, инвертор автоматически регулирует солнечные панели максимальной выходной мощности, просто подключите солнечную панель к инверторам сетки. Не нужно подключать аккумулятор.

1. Дифференциальный тип давления MPPT: точность 0,1 В

2. Блокировка питания: 10 Вт (выход переменного тока)

Таблица параметров:

KD-WV модели серии сетки

300 Вт

500 ватт

Рекомендуется использовать солнечные панели

400Wp

600Wp

Максимальный входной ток постоянного тока

20А

40А

Максимальная выходная мощность переменного тока

300 Вт

500 ватт

DCMAX входное напряжение открытого замыкания

50VDC

Диапазон входного напряжения постоянного тока

22 ~ 50 В постоянного тока

Максимальный коэффициент выходной мощности

0,99

Входное напряжение постоянного тока защита от обратного напряжения

Предохранитель

Диапазон выходного напряжения переменного тока

(120V версии: 90 ~ 140VAC)(230V версии: 180 ~ 260VAC)

Частотный диапазон переменного тока

45-53 Гц/55-63 Гц

Общий выходной ток

Гармонические искажения

THDIAC <5%

Фаза переменного тока

<0.5%

Islanding защита

VAC;f AC

Защита от короткого замыкания на выходе

Ограничение тока

Показать

Светодиодный режим: Инструкция по питанию; Инструкция по напряжению; Инструкция по частоте переменного тока; Инструкция по перенапряжению

Установка

Настенный подвесной

Охлаждение

Вентилятор

Способ связи

Модуляция l 60 кГц, переносная линия питания-токовая связь

Мощность в режиме ожидания

<1 Вт

Ночная мощность

<1 Вт

Диапазон температуры окружающей среды

-25 ℃ ~ 60 ℃

Влажность

0 ~ 99% (дизайн внутреннего типа)

Водонепроницаемый

Дизайн внутреннего типа

Электромагнитная совместимость

EN50081.part1 EN50082.part1

Помехи системы питания

EN61000-3-2 EN60950-1

Сетевой тест

DIN VDE 1026

Упаковка и вес:

N.W (каждый инвертор)

1,3 кг (300 Вт/500 Вт)

G.W (каждый инвертор)

1,8 кг (300 Вт/500 Вт)

Каждый размер инвертора (Д x Ш x В)

21x16,5x5,3 см

Размер внутренней коробки (Д x Ш x В)

30,5x21x11,5 см (1 шт.)

Размер картонной коробки (Д x Ш x В)

43x32x38 см (6 шт.)

N.W (наружная упаковка)

11 кг (300 Вт/500 Вт)

Вес брутто (наружная упаковка)

12 кг (300 Вт/500 Вт)

 1. Пожалуйста, внимательно прочитайте Примечания ниже перед установкой.

A) Убедитесь, что открытое напряжение и рабочее напряжение находятся в диапазоне 22-50 в, и мы рекомендуем солнечную панель с номинальным напряжением 36 В.

B) Убедитесь, что напряжение и частота инвертора переменного тока совпадают с напряжением и частотой электросети.

C) установка инвертора в месте низкой влажности и хорошо проветриваемом месте, чтобы избежать влажности и перегрева инвертора, и очистить огнеопасных и взрывоопасных материалов вокруг.

E) рекомендуется использовать входной кабель постоянного тока 4AWG, который может обрабатывать ток более 50 А.

F) входной кабель постоянного тока не более 8 м, потому что длинный кабель постоянного тока уменьшит напряжение от солнечной панели до инвертора, а затем сделает некоторые потери.

G) должен быть выключатель между генерацией солнечной энергии и электросеткой (показать как «переключатель управления» на рис. 1). И не будет нагрузки перед выключателем.

H) перед подключением всех соединений необходимо отключить питание. После того, как убедитесь, что все соединения правильно, затем подключите питание.

I) Если вам нужно отключить сетевой выключатель, когда происходит генерация солнечной энергии, вы должны сначала отключить переключатель управления (показать, как «переключатель управления» на рис. 1).

J) Избегайте прикосновения детей или игры инверторов, чтобы предотвратить Электрический шок.

К) непрофессионалы не разбирают инвертор, только квалифицированный работник может его отремонтировать.

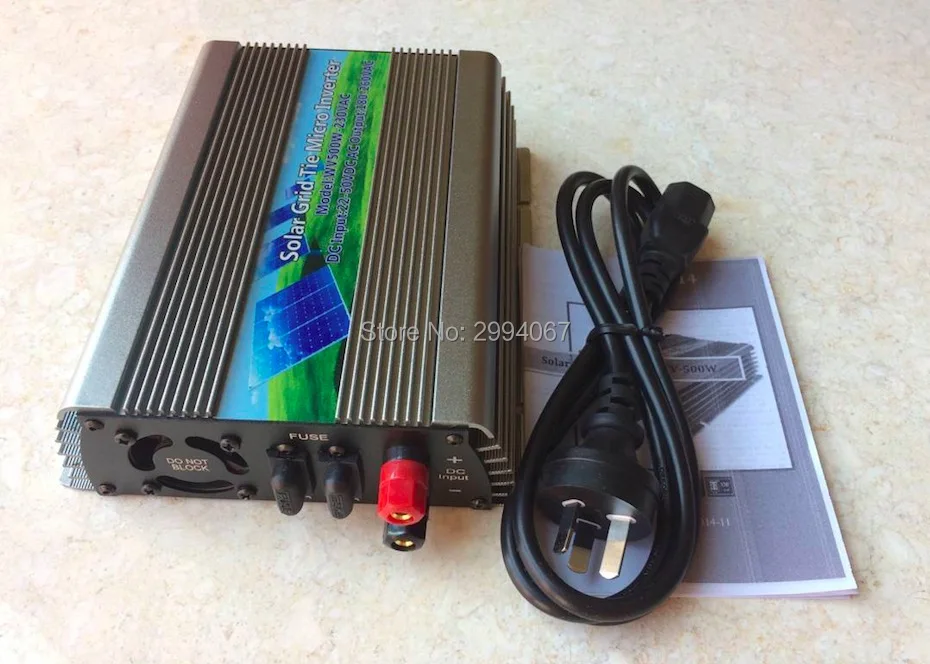

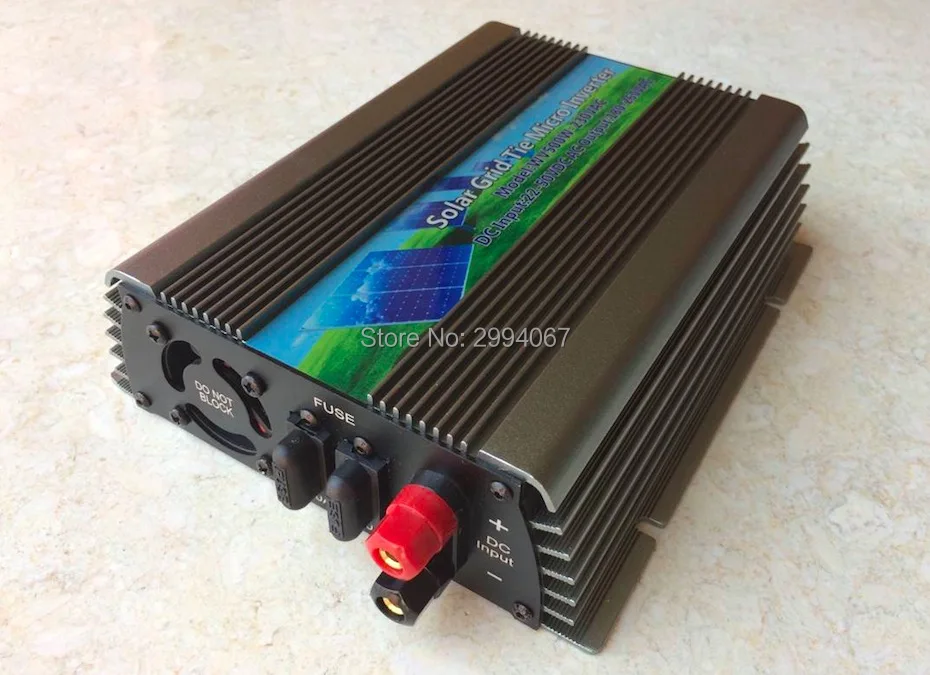

2、Соединительный DC терминал

Подключите солнечные панели положительного терминала к положительному терминалу инвертора и отрицательного к отрицательному. И вы должны прикрутить гайку, чтобы избежать плохого контакта. Показано на рис. 2:

3.Подключение терминала переменного тока

Прежде чем подключить кабель переменного тока инвертора к розетке, необходимо отключить питание. Затем поместите кабель переменного тока, который имеет клемму с отверстиями в 3-футовый порт инвертора и контактный разъем к розетке. Пожалуйста, убедитесь, что оба терминала имеют устойчивость к подключению, чтобы избежать плохого контакта.
