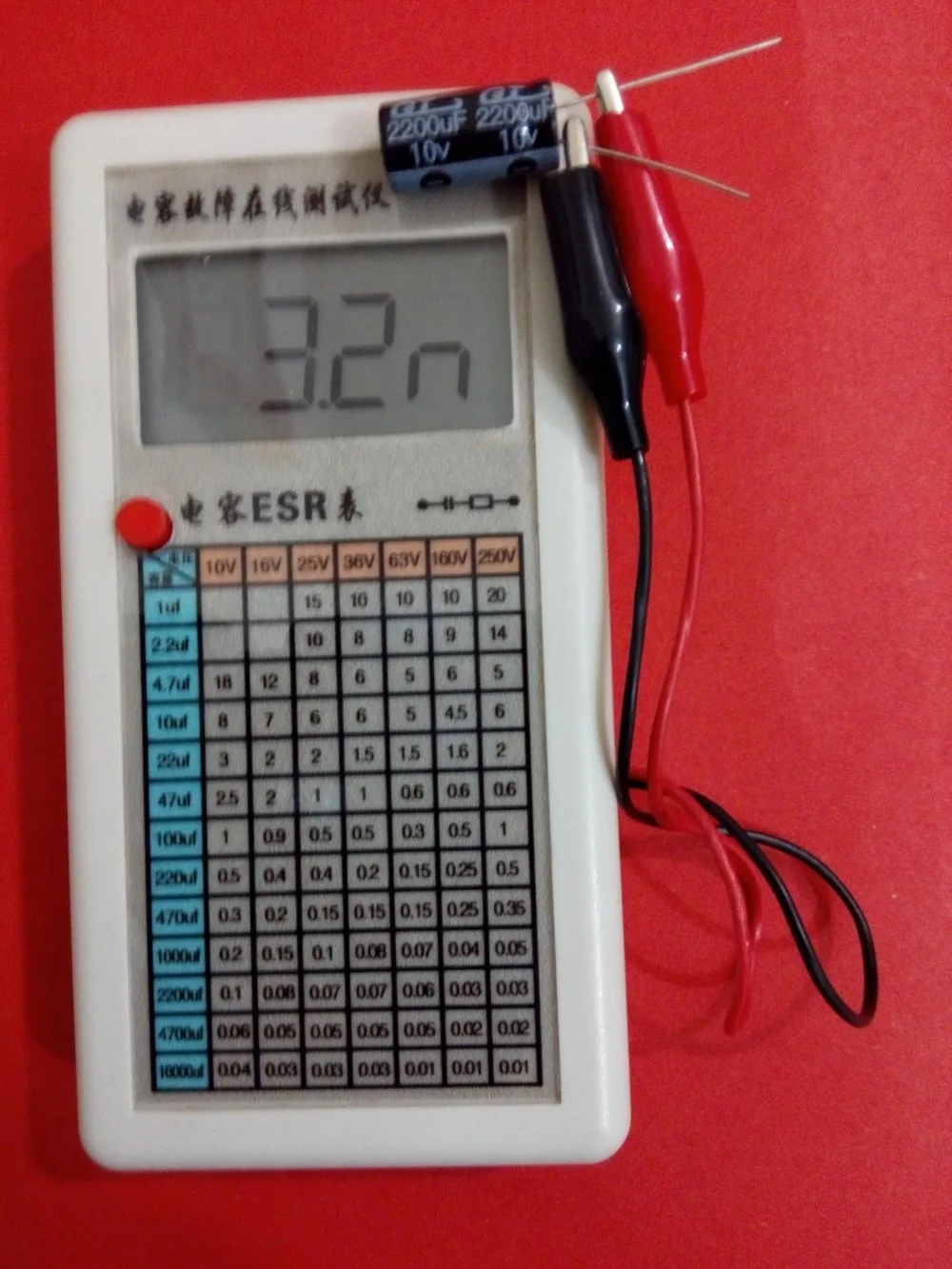

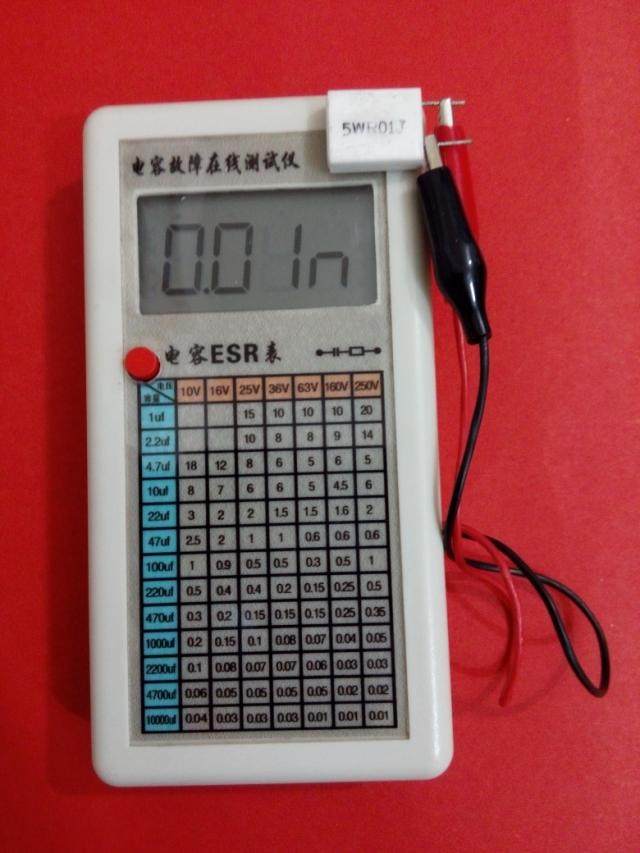

Измеритель емкости ESR/тестер неисправностей конденсатора/электролитический

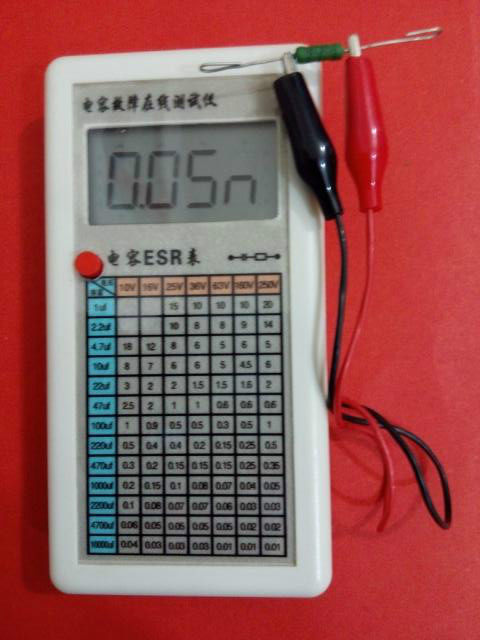

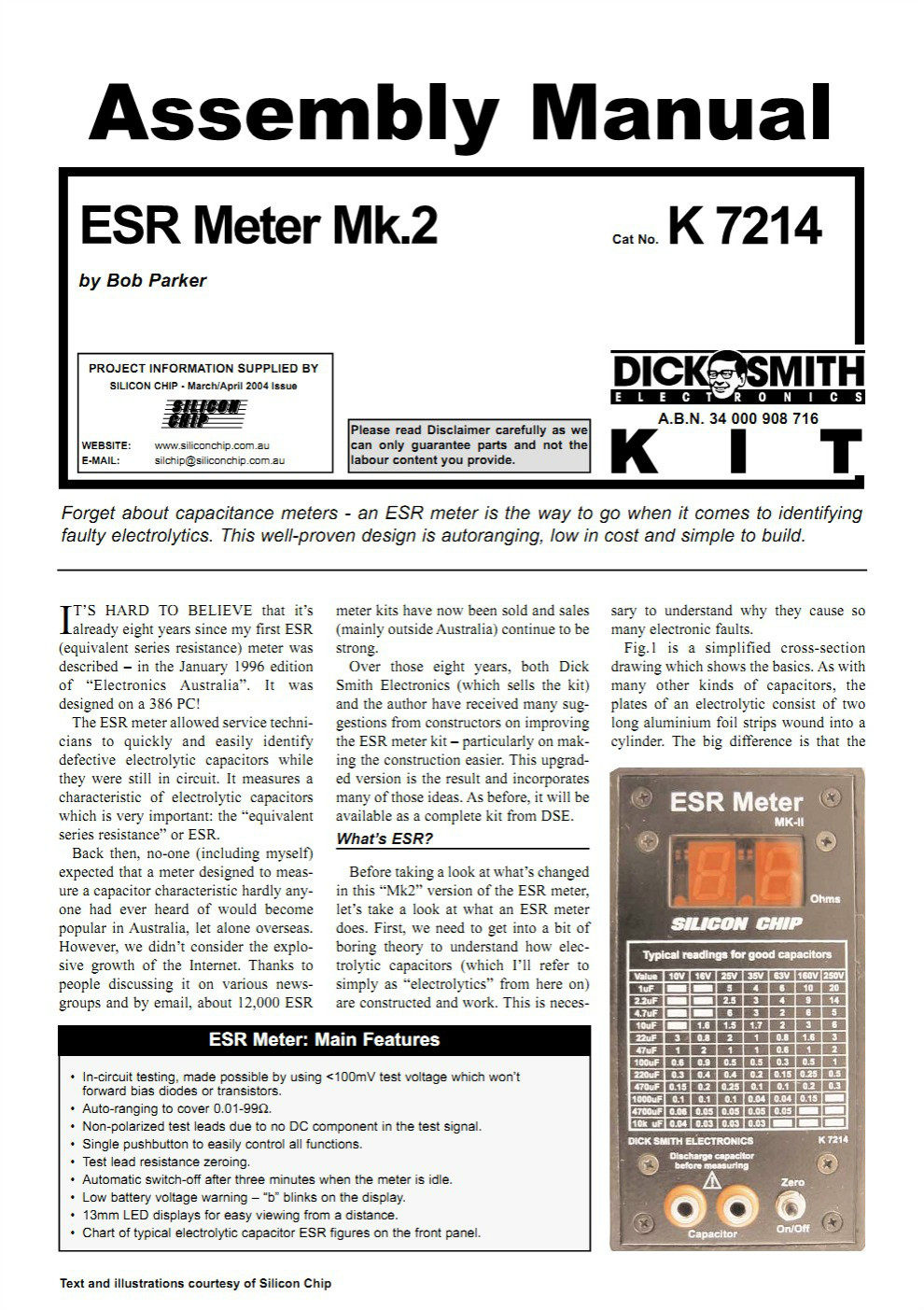

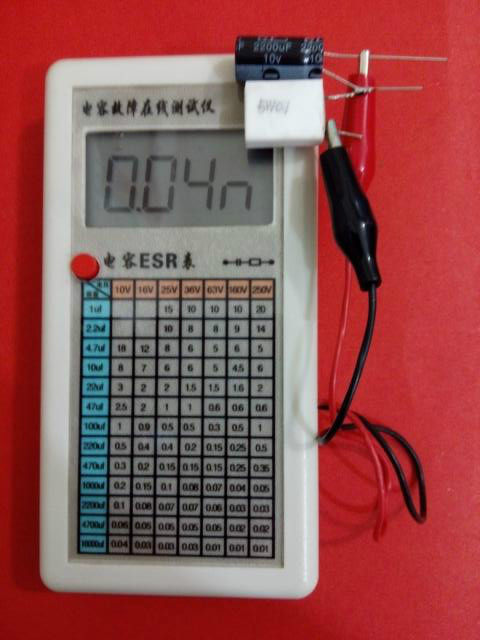

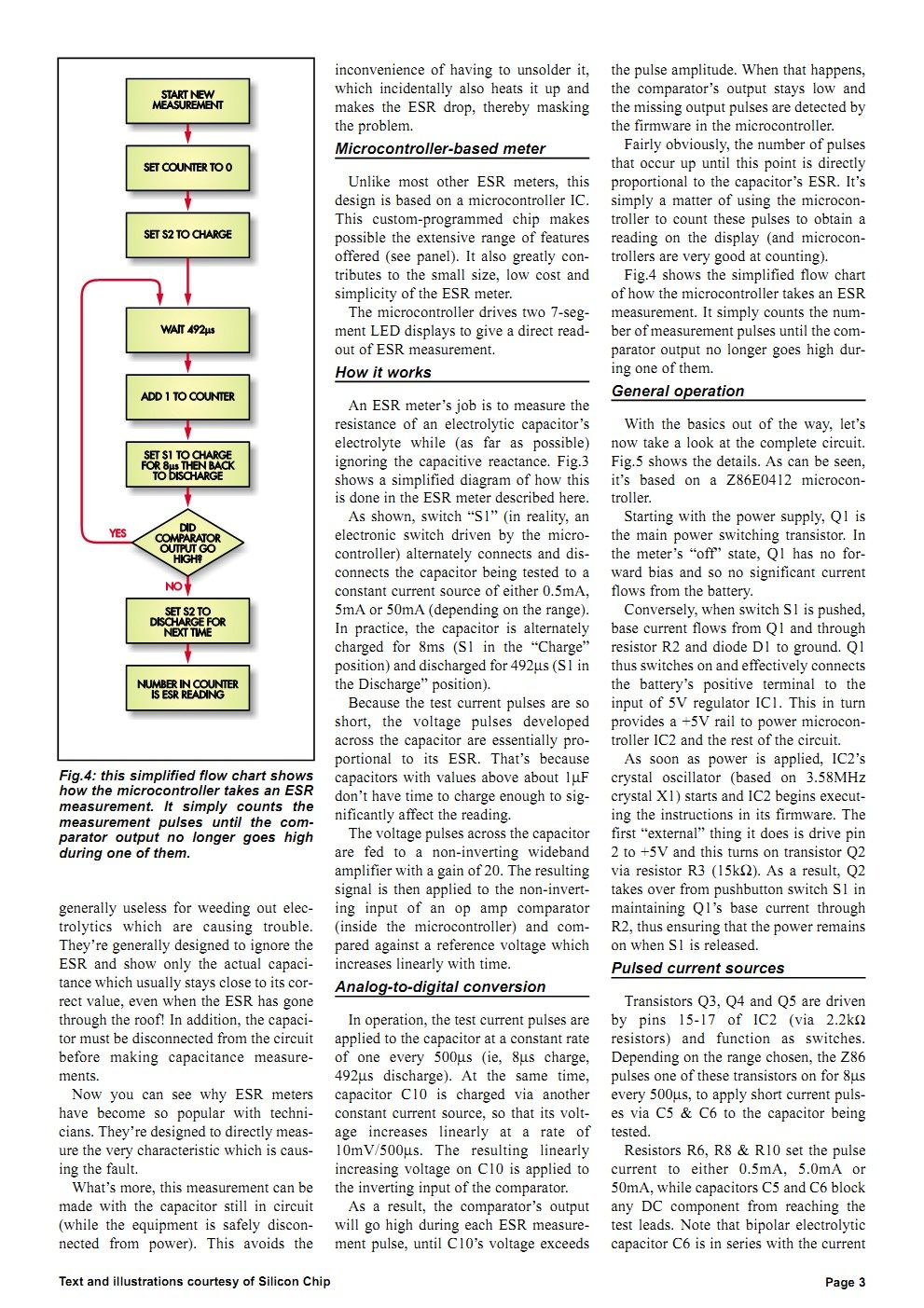

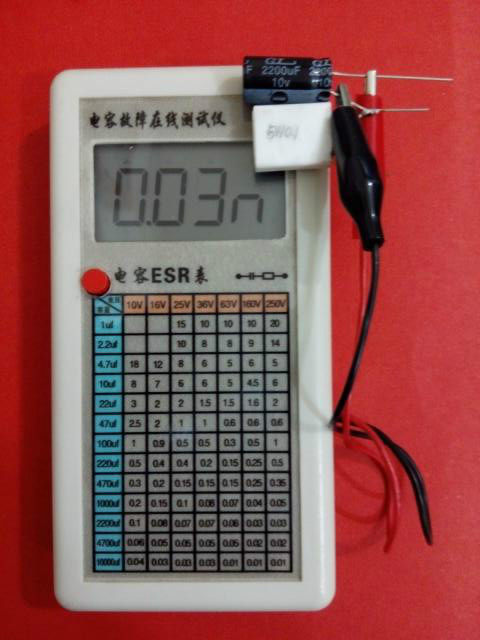

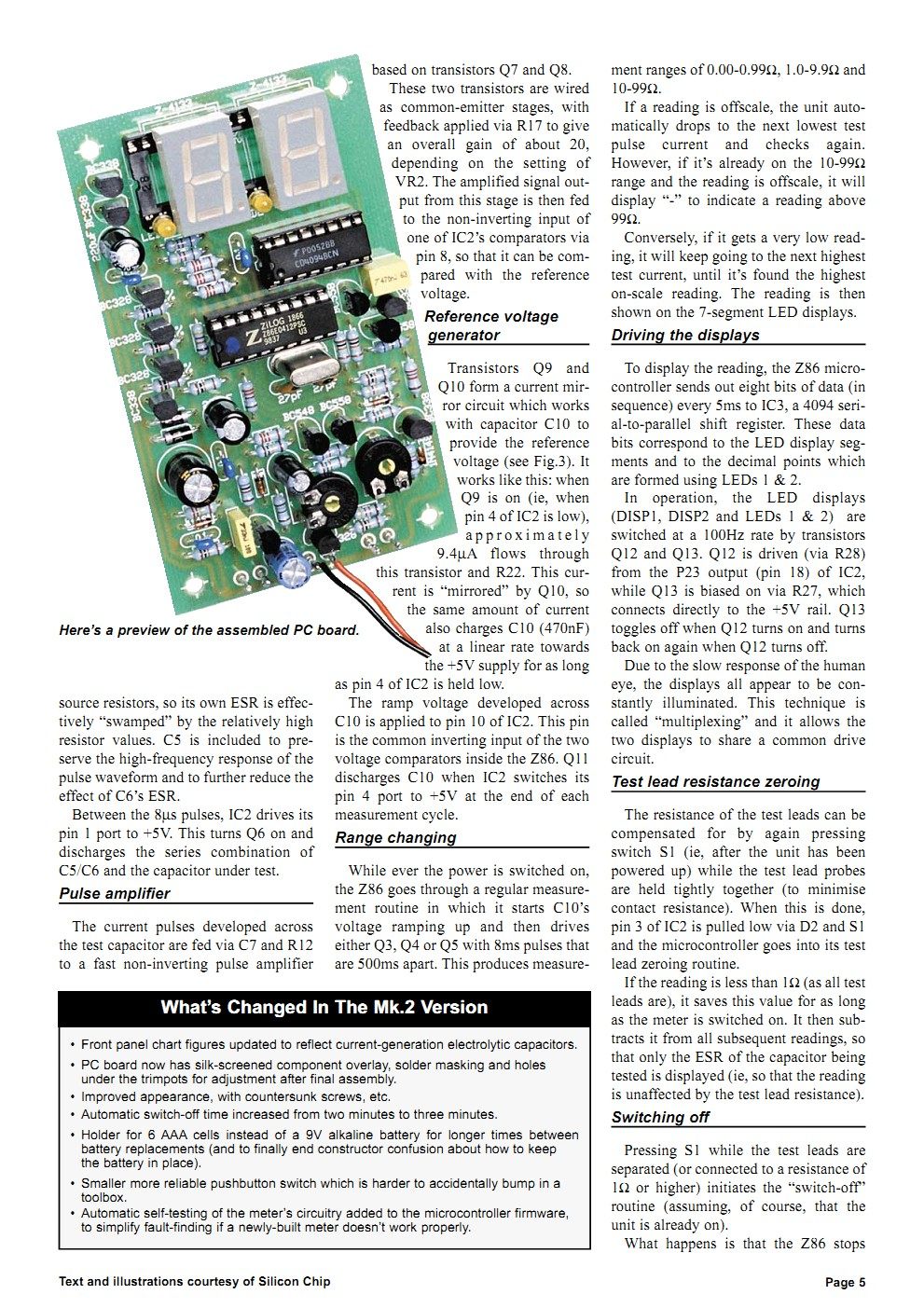

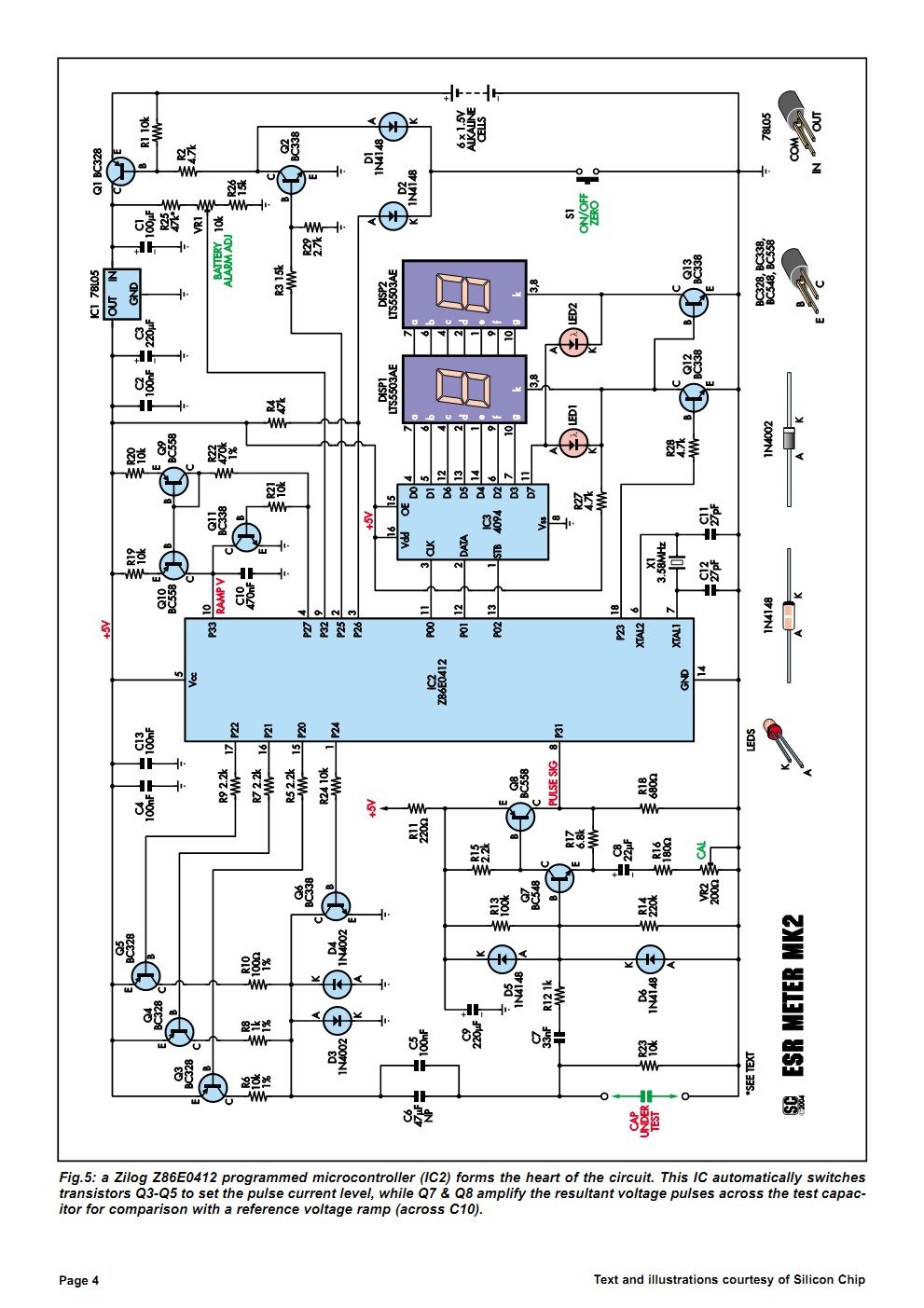

Ссылка на технологию измерения внешней емкости ESR (см. Оригинальный английский материал ниже этой страницы) и использование микроконтроллера сверхнизкой мощности MSP430F413 в качестве основного измерительного чипа. Экран дисплея оснащен 4-битным 8-сегментным ЖК-экраном, а сегментный ЖК-экран представляет собой устройство напряжения, которое в основном не потребляет электрическую энергию. Благодаря двум вышеуказанным энергосберегающим мерам создается суперэнергосберегающий емкостный ЭСР-метр.Примечание: Мы осуществляем проектирование и разработку малых и средних проектов.Базовые показатели производительности ЖК-измерителя емкости ESR:Батарея 9 В питается от блока, рабочий ток всего аппарата составляет 6 мА, а короткая ручка часов начинается с одной кнопки для завершения автоматической настройки нуля.Синхронное Обнаружение используется в качестве тестового сигнала для отображения истинного значения ESR.Автоматическое соответствие трехступенчатого диапазона, диапазон 0,01-99 Ом, разрешение диапазона 0,01-0,99 Ом 0,01 Ом, разрешение диапазона 1-9,9 Ом 0,1 Ом, диапазон разрешения 10-99 Ом 1 Ом.Измеренная амплитуда импульса составляет менее 0,7 в, что удовлетворяет надежность значения ЭПС емкости, измеренной в дороге.Защитные элементы расположены на обоих концах пера, чтобы предотвратить повреждение емкости в результате электрификации.Часы ESR автоматически выключаются в течение длительного времени без измерения работы.Использование стола ESR:Сначала два тестовых пера короткие, затем начнется загрузка, и автоматическая регулировка нуля завершена. Сравните данные, измеренные на дороге (по бездорожью), с ЭПС (эквивалентное последовательное сопротивление) стандартного конденсатора (см. Таблицу ниже). Если измеренное значение намного больше стандартного значения, например, в 8 раз, указывая на старение конденсатора, его необходимо заменить. Если он намного меньше стандартного значения, вероятность протечки. Все вышеуказанные измерения могут быть измерены в цепи.Ниже приводится изображение измерения сопротивления 0,01 Ом (показывает точность таблицы).Ниже приводится изображение измерения сопротивления 0,05 Ом (То же самое касается измерения 0,05 Ом).На следующем рисунке измерено значение ESR конденсатора с отказом барабана 10 в 2200 мкФ, чтобы увидеть, насколько велико значение ESR!Значение ESR обычного конденсатора 10 в 2200 мкФ измеряется и сравнивается с вышеуказанным. Не удивительно, чем сюрприз!На следующем рисунке последовательно измеряется обычный конденсатор 10 в 2200 мкФ с сопротивлением 0,01 Ом, а на рисунке с увеличением имитируемого значения ESR (обычное значение ESR конденсатора составляет 0,03 Ом, плюс Сопротивление 0,01 Ом, имитирующее ESR, увеличено до 0,04 Ом, указывая на то, что измеренное значение ESR верно!)Какая емкость ESR?Любой конденсатор имеет определенное сопротивление переменному току. ESR (эквивалентное последовательное сопротивление)-это сумма омного сопротивления внутри конденсатора. ЭСР идеального конденсатора равен нулю. Таким образом, конденсатор моделируется резистором, Соединенным последовательно с идеальным конденсатором.Поскольку электролит постепенно высыхает при длительном использовании электролитических конденсаторов, ЭПС электролитических конденсаторов со временем постепенно увеличивается. В современных электронных цепях высокий ЭСР является распространенной проблемой. То есть увеличение ЭСР в 1-2 Европе также может быть сложной проблемой в электронных устройствах. Обычно значение ЭСР очень низкое, но через много лет, или если резиновое уплотнение плохое, электролит постепенно высохнет, поэтому ЭСР постепенно становится больше. Увеличение ЭСР увеличит падение напряжения конденсатора, что приводит к нагреву. Если вы не проверите ESR, ваши работы по обслуживанию будут очень сложными. Высокий ESR-это признак выхода из строя конденсатора. Высокий ЭПС может также привести к сложным электрическим сбоям, таким как перегрев конденсаторов, повышенная нагрузка на цепь и аномальная работа других компонентов цепи.Зачем использовать столы ESR?Поскольку обычный аналоговый или цифровой измеритель, измерительный электролитический конденсатор вызовет ошибку плохой продукции навсегда, он потеряет много времени и Ремонтное оборудование. Если вы не проверите ESR, вы упустите плохую емкость. Обычно эти плохие конденсаторы имеют высокий ESR, который нельзя измерить с помощью общего мультиметра или цифрового измерителя емкости. Для измерения емкости ESR можно использовать только таблицу ESR. Счетчик ЭСР можно измерять онлайн, это означает, что вам не нужно сваривать конденсатор.Ниже приводится Оригинальная английская версия рабочего принципа этой таблицы:
