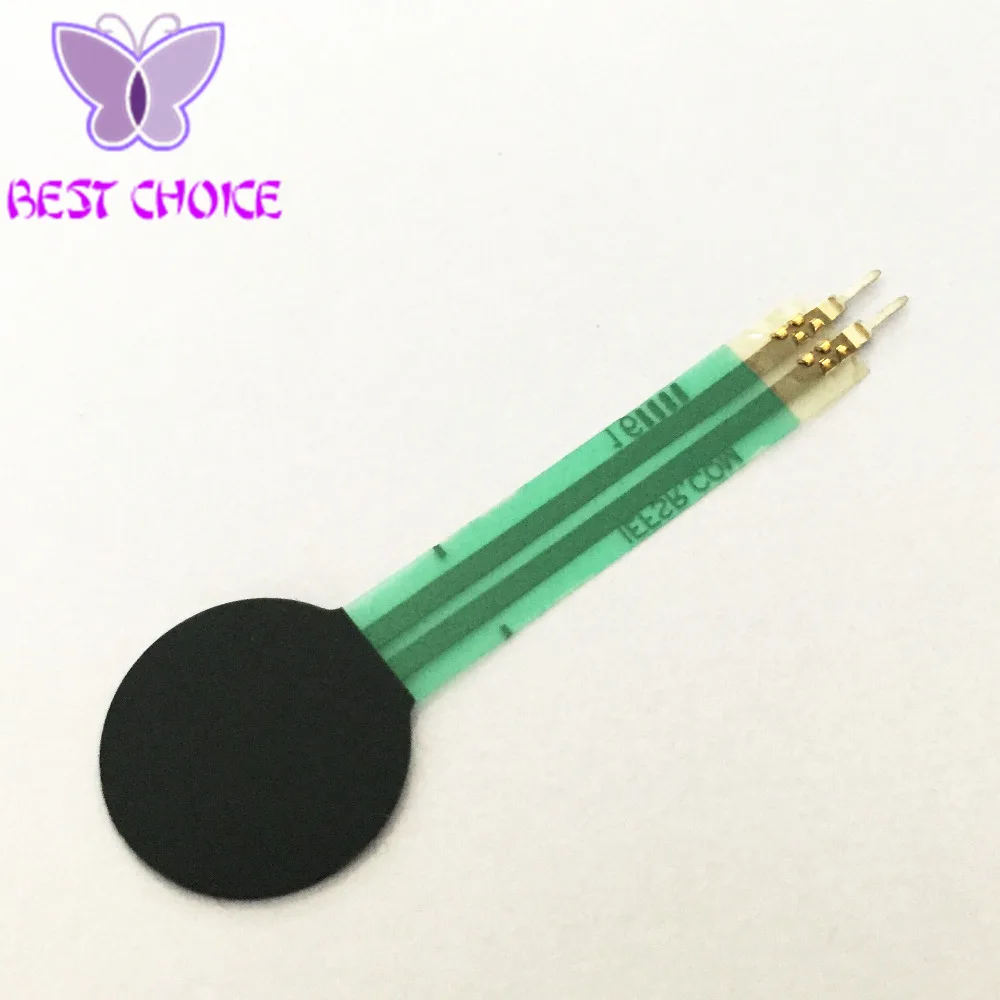

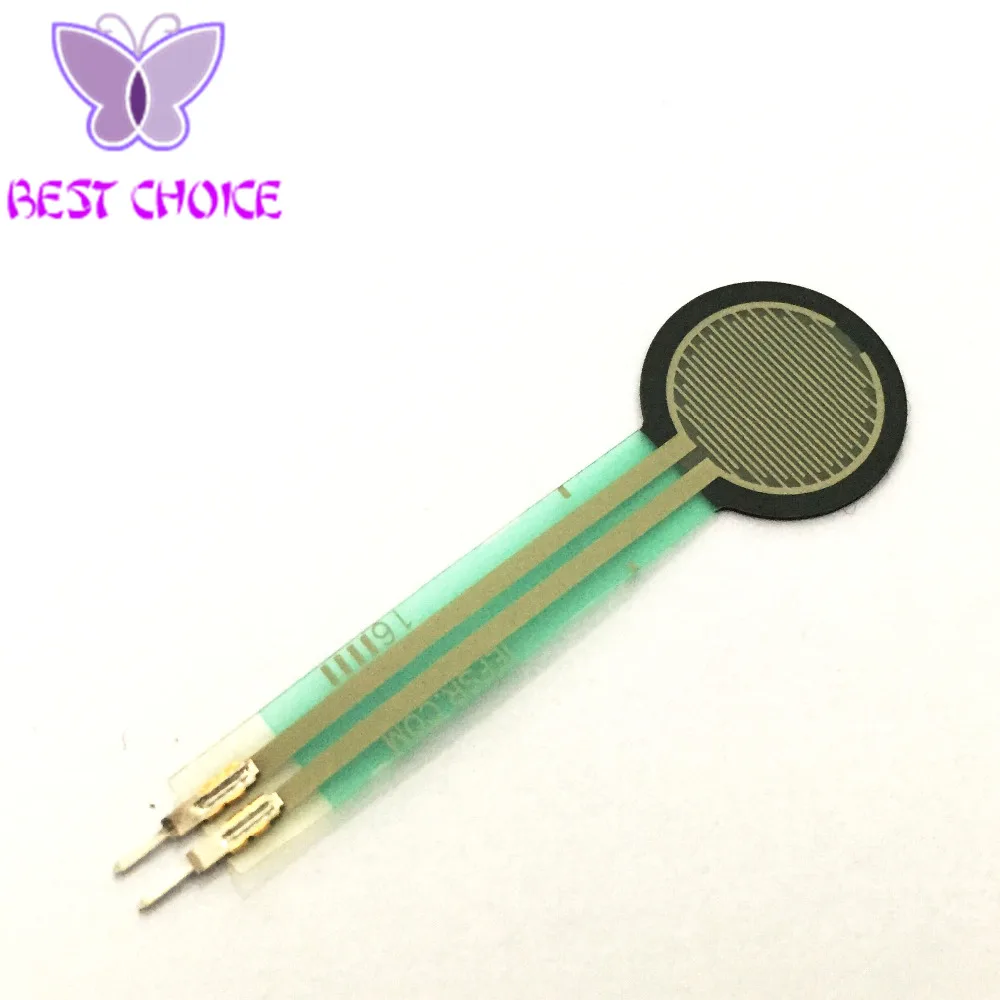

10 шт. FSR402 чувствительный к усилию резистор 0 5 дюймов FSR US оригинал|force sensitive resistor|force

Детали: Функция: резистор с чувствительной силой Категория: электронная модель Модель продукта: FSR402: Размер: Просмотреть изображение ниже FSR можно рассматривать как резистор, через Размер давления, чтобы изменить его сопротивление, сопротивление (в Ом на единицу Ом) зависит от того, сколько подавлений. Эти датчики довольно низкая стоимость и просты в использовании, но они редко точные. Они разные, Разница в производительности составляет всего около 10%. Таким образом, в основном вы используете FSR, вы, вероятно, только ожидаете получить диапазон отклика. Хотя FSR может определить вес, но выбрать их, чтобы получить конкретные данные о весе невозможно.
Однако для большинства сенсорных приложений, таких как «Сколько», это будет сдавливаться или нажимать, это хороший выбор, из-за высокой стоимости!Параметр
Размеры: толстая ткань (12,5 мм) в диаметре, 1/2 "для активного поля
Диапазон сопротивления: бесконечный/открытый (без давления), 100 k Ω (светильник), 200 Ω (максимальное давление)
Диапазон нагрузки: от 0 до 20 фунтов (от 0 до 100 ньютон), равномерно размазывается на поверхности площадью 0,125 квадратных метров
Источник питания: использование тока менее 1 мА (в зависимости от резистора ra/pull down и напряжения источника питания)Как мы уже сказали, FSR делает сопротивление меняться как все больше и больше давления, когда нет датчика давления выглядит как бесконечное сопротивление (открытый), с увеличением давления, сопротивление уменьшилось. На диаграмме показано различное значение сопротивления датчика измерения давления. (Обратите внимание, что сила не в граммах, а в Ньютоне)
