Усилитель мощности катушки ZVS Tesla генератор высокого напряжения приводная

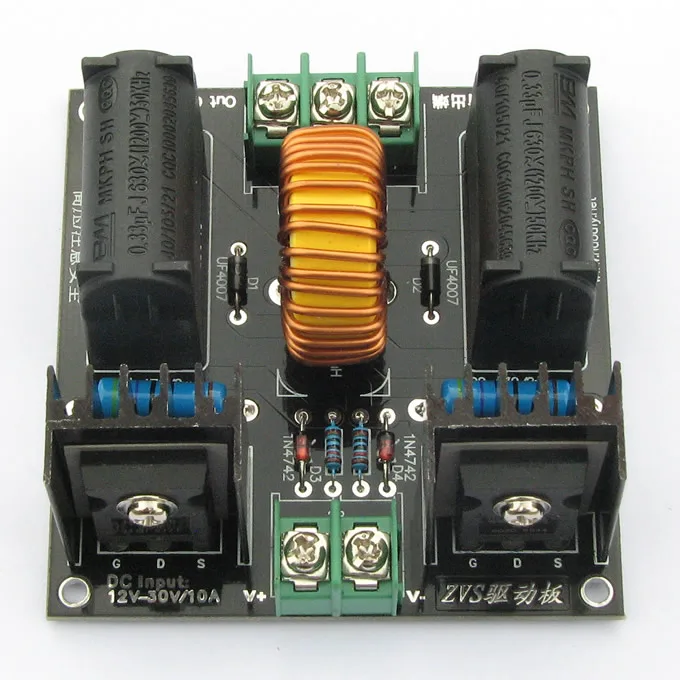

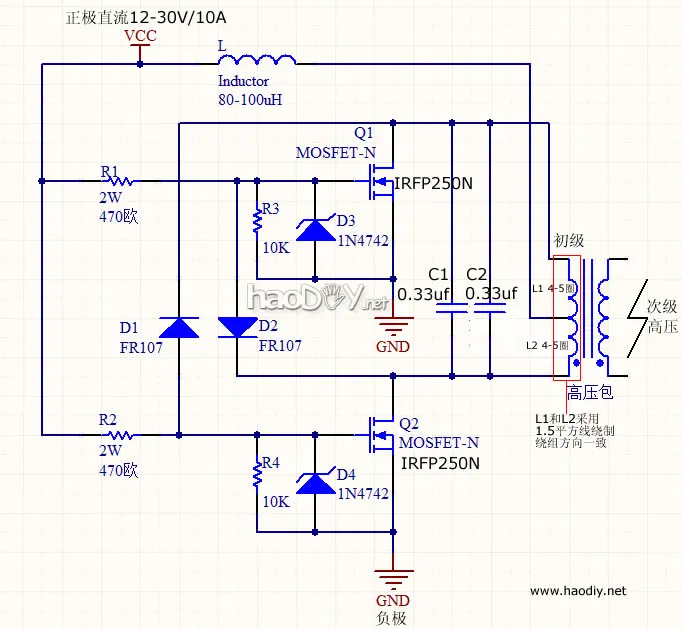

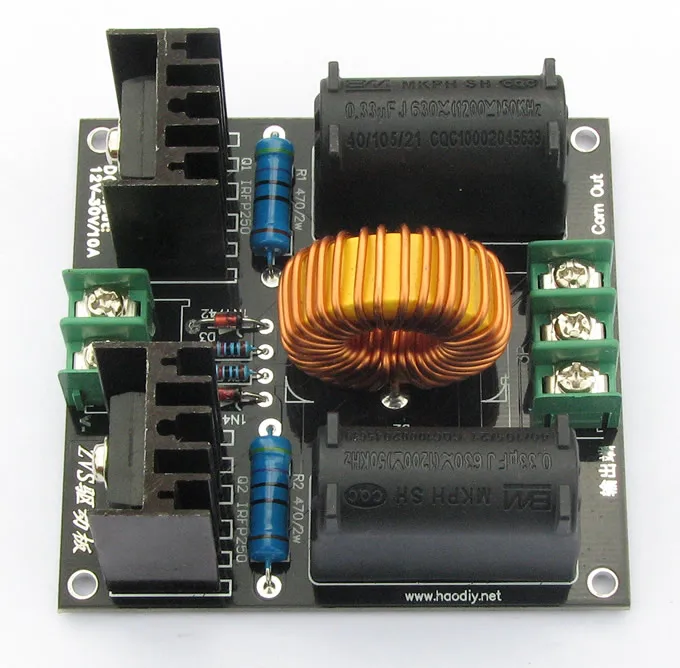

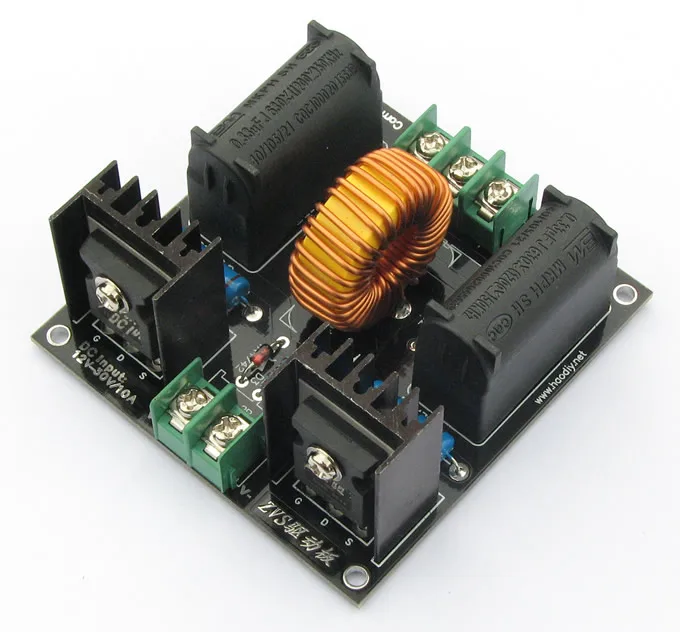

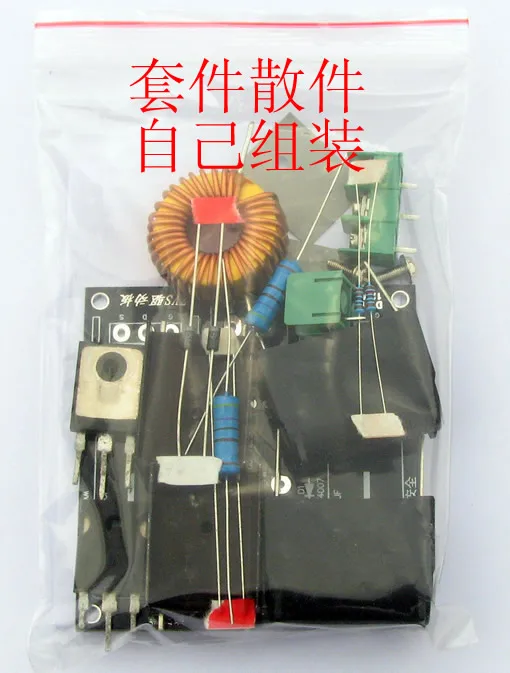

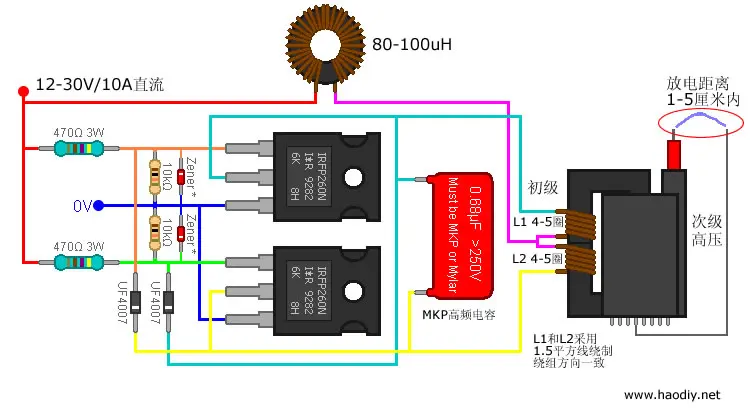

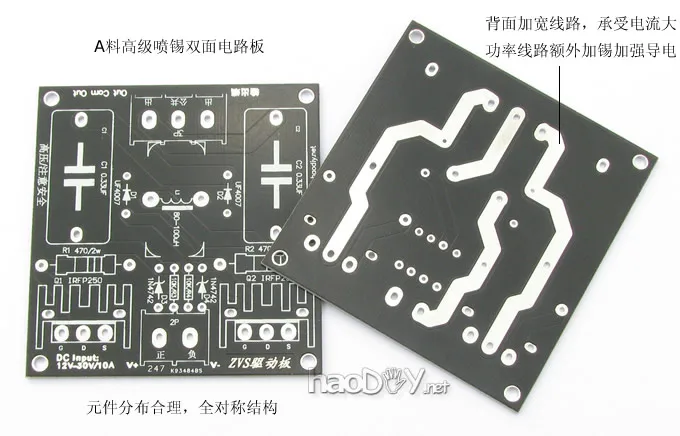

Это иностранный дизайн, схема flyback driver, используемая для привода высоковольтной посылка, как переключение нулевого напряжения (переключение нулевого напряжения), и широко называется «& ldquo»; звс». Из-за своей высокой мощности, низкое тепло, простой и надежный вентиляторы широко используются в вождении искрового зазора Тесла катушки (SGTC) и Jacob, Маркс генератор, лестница. Схема драйвера ZVS принимает высококачественные компоненты, высокую надежность и мощную мощность. Входной ток 12-24 В/10 А. Выходное Высокое напряжение постоянного тока, напряжение в 800 раз превышает входное напряжение. Похвалы постоянно Схематичный рисунок Параметр продукта: Размер изделия: 74 мм * 77 мм Входное напряжение: 12-30 В постоянного тока Требования к питанию: менее 12 В ≥ 5A 15 в выше ≥ 15A Рабочая частота: 30 кГц-50 кГц адаптивная Вторичный параметр: 5T + 5T Напряжение: Входное напряжение, ток, выходное напряжение, максимальная мощность 12V/5A около 10000V 60W 24V/10A около 20000V 200W Эта схема привода использует все компоненты новые и оригинальные, никогда не режет углы.... Печатная плата-это Двусторонняя плата; Вся задняя часть используется в качестве цепи резонансной цепи; Сопротивление небольшое, нагрев меньше, тепловыделение хорошее, И производительность отличная, И полезную модель нельзя сравнить с одной панелью. Характеристика 1. Военный FR4-A материал 1,6 мм Двухуровневая схема для того, чтобы сделать, силовая линия, дополнительные в жестяных коробках, си и оптимизированный MOS прибор привода ширина линии, настоящую пропускную способность сильнее! Полностью симметричная проводка, структура компонентов низкой плотности, каждый компонент имеет лучшую теплоотдачу! В частности, конденсаторы (дизайны других народных плат, мини, особенно 2 конденсатора расположены рядом с плохим тепловыделением)! 2. Использование 2 оригинальных демонтажа IRFP250N для питания FET, большого тока, небольшого сопротивления, сильной мощности, обратите внимание на новый Taobao 99% IRFP250N для отечественных, на самом деле внутри маленький чип-штифт, тонкий лист металла, соотношение веса оригинальный светильник очень много, производительность не очень хорошо! 3. Использование профессиональных фабрики для того, чтобы настроить большой индуктивности (1,25 медный провод обмотки), аккуратное изготовление, обеспечивая более стабильную работу, Длинные 15A ток без температуры. 4. Все использование пяти колец 1% прецизионных металлических пленочных резисторов, меньшая погрешность, более высокая точность, небольшой температурный дрейф, хорошая теплоотдача! Применение более стабильной! 5. Используйте супер 25*24*16 мм уплотненный антистатический высококачественный радиатор, улучшенное рассеивание тепла, стабильность и продолжительность жизни значительно улучшаются! 6. Специально разработанные две BM карты MKP, 0,33 мкФ и 1200V соединены параллельно как высокочастотный резонансный конденсатор, и емкость достаточно. Печатная плата, FR4-A плата, цена 8 юаней, 1 шт., размер 75*77 мм Набор деталей, соберите их самостоятельно (где irfp250 демонтаж детали, другие новые) Готовая продукция панели привода Посылка с высоким напряжением, выходное Высокое напряжение Для индукционного нагрева обратите внимание на охлаждающий вентилятор для панели привода. Продукты без нагревательных катушек, пожалуйста, домашняя

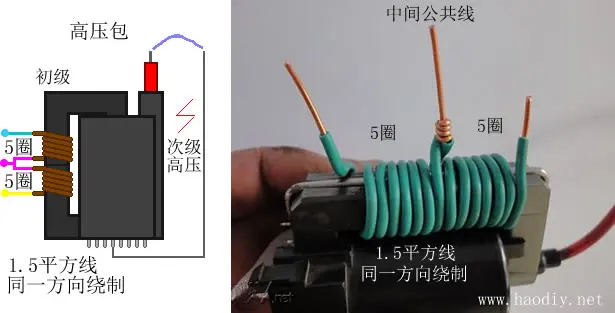

О высокого давления сумкиВ общем, черно-белые цветные ТВ-наборы могут использоваться с высоким напряжением, независимо от типа. Чем больше мощность, тем лучше. Высоковольтная посылка с ZVS уже работает при перегрузке высоковольтной посылка, поэтому повреждение поломки-это нормальное явление. Это не проблема качества высоковольтной посылка. Пожалуйста, старайтесь не работать при высокой мощности и в долгосрочной перспективе! (Высоковольтная посылка s является расходным материалом, пожалуйста, используйте высокое качество, высокая мощность, высокое давление посылка) Основная обмотка высоковольтной посылка: Основная обмотка, пожалуйста, используйте 1,5 мм квадратная проволока, 5 кругов + 5 колец (то есть 10 кругов, средний кран), В том же направлении обмотки (провод, пожалуйста, принесите или купите аппаратный домашний провод), следующим образом

О дуговой разряд, длинаКогда входное напряжение составляет 12 В/5A, Высоковольтная разрядная дуга составляет около 1-2 сантиметров. Чем больше входное напряжение и ток, тем больше выходная мощность, расстояние разряда дуги больше, максимальный вход 30 В/10 А, максимальная длина более 5 см. Если дуга слишком короткая, проверьте, что входная мощность достаточна. О мощностиВыходная мощность зависит от вашей входной мощности, если вы только 30 Вт источник питания, даже если вы делаете 200 Вт ZVS то, что, выход не до 100 Вт и 200 Вт, таким образом, Входная мощность должна быть достаточной мощностью = напряжение * ток! На что следует обратить внимание 1. После установки, тщательно сравните чертежи, проверьте несколько раз, чтобы подтвердить все компоненты, ошибка при сварке 2. Обратите внимание на положительный и отрицательный знак входного питания платы драйвера, проверьте и подтвердите питание, а затем Избегайте панели анти-горения 3. Напряжение испытательной машины рекомендуется для небольшой мощности 12 В, чтобы предотвратить проблемы или неправильный провод привести к сжиганию пластины 4. Предельный Вход платы привода составляет 30 В постоянного тока, ток 10 А, не рекомендуется использовать предельное значение, пожалуйста, не превышайте давление, чрезмерный поток длительной работы. Пластина драйвера не подходит для индукционного нагрева. Если используется индукционный нагрев, рекомендуется, чтобы входное напряжение было ниже 15 В. Для индукционного нагрева или длительного использования высокой мощности, вы должны добавить вентилятор охлаждения, низкое тепловыделение, это вызовет слишком высокую температуру трубки MOS, ускорит старение трубки MOS, И даже выгорел и так далее.

Внимание: Опасность высокого напряжения!

Посылка высокого давления с высоким напряжением на выходе, предостережение!, нельзя пить, чтобы играть, не для всего человека!
