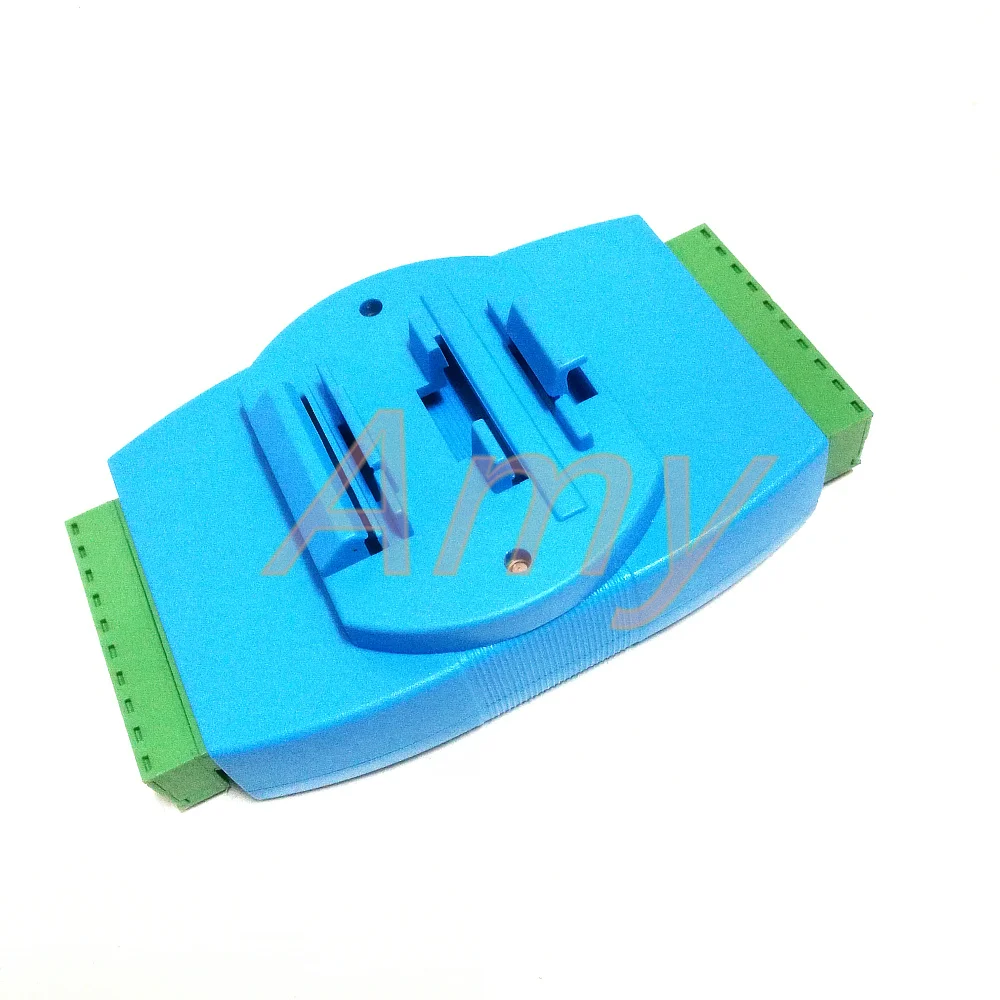

Приобретение количества переключателей модуль IO релейная Выходная Плата

Приобретение количества переключателей модуль IO релейная Выходная Плата

1 обзор
Основные характеристики
Модуль управления 5 реле на основе интерфейса RS485 и протокола Modbus.
5 способ 5А релейный выход, каждый путь обеспечивает нормально открытый контакт выход.
5 входов переключателя для управления реле. Режим работы переключателя может быть настроен, Тип переключателя двигающегося типа.
Интерфейс RS485 для поддержки протокола Modbus-RTU.
Источник питания: 12 В постоянного тока и 24 В, статическое энергопотребление менее 0,1 Вт, потребляемая мощность каждого реле составляет 0,4 Вт.
Принять стандартный метод установки din-рейки.
Размер: 88*72*59
Рабочая температура: от-35 градусов до + 50 °C.
Мощность реле: 5А, 250В, переменный ток
Применение: HVAC, переключение поля мониторинга, Переключение выходного управления, автоматическое управление, Телеметрия, дистанционное управление.
2 модуля интерфейса
Модуль использует подключаемые 10-битные клеммы в качестве внешних интерфейсов. Сигнал определяется следующим образом:
Входная часть:
A: RS485 Последовательная связь A
B: RS485 серийная связь B
Мощность V +: Положительная мощность постоянного тока
Мощность GND: отрицательная мощность постоянного тока
COM: Переключение ввода в (x) общий терминал
Выходной раздел:
K (x): релейный выход обычно начинается

Таблица данных для регистрации параметров
Адрес слова
Байт
Положение
Опишите
Описание параметров
Атрибут
Десять
Низкий 8 бит
Конфигурация связи
Начальное значение: 00
Бит <7:5> защищены
Бит <4:3>, 00 =, проверка паритета, 01 = ровная проверка, 10 = нечетная проверка (11 = Одиночная проверка)
Бит <2:0>, 000 = 9600, 001 = 1200, 010 = 2400, 011 = 4800, 100 = 9600
101 = 14400 110 = 19200 другие комбинации не определяются, обрабатываются в соответствии с 9600
RW
Высокое положение 8
Почтовый адрес
Начальное значение: 01
Диапазон настройки = от 1 до 250
Адрес 0-это адрес трансляции (если программа связи устанавливает значение 0, равное 1)
RW
11 H
Низкий 8 бит
Отображение объекта включено
Начальное значение: 255
Поворачивается, чтобы отобразить включенные биты, соответствует:
Бит, 0: KIN1 и OUT1, BIT, 1: KIN2 и OUT2
Бит, 2: KIN3 и OUT3, BIT, 3: KIN4 и OUT4
Бит, 4: KIN5, и OUT5, бит, 5: KIN6, и OUT6
Бит, 6: KIN7 и OUT7, BIT, 7: KIN8 и OUT8
Когда бит 1, отображается соответствующее значение; 0 не отображается
Если он установлен до 00 H, он эквивалентен FFH.
RW
Высокое положение 8
Интервал переключения
Начальное значение: 05
Установить диапазон = от 0 до 255 (сек)
Если он установлен до 00 H, он эквивалентен 01 H.
RW
12 H
Низкий 8 бит
Режим управления входом первого переключателя
Начальное значение: 00
См. Примечания
RW
Высокое положение 8
Сохранить
RW
13 H
Режим управления входом второго переключателя
Ditto
RW
14 H
Режим управления входом третьего переключателя
Ditto
RW
15 H
Режим управления входом четвертого переключателя
Ditto
RW
16 H
Режим управления входом переключателя в пятом направлении
Ditto
RW
17 H
Режим управления входом с шестым переключателем
Ditto
RW
18 H
Режим управления входом переключателя седьмого пути
Ditto
RW
19 H
Режим управления входом восьмого переключателя
Ditto
RW
Примечания:
0: Режим 0, вход переключателя и выход переключателя не соответствующие, соответственно, независимое состояние.
1: Режим 1, режим точечного действия, каждый щелчок переключателя KIN1 один раз, выход OUT1 поворачивается один раз. Подходит для кнопочного переключателя.
2: режим 2, Прямое управление, переключатель KIN1 закрыт, выход OUT1 закрыт; переключатель KIN1 отключен, выход OUT1 отключен. Подходит для выключателя закрытого типа.
3: Режим 3, режим управления, переключатель отключения KIN1, выход OUT1 закрыт; переключатель KIN1 закрыт, выход OUT1 отключен. Подходит для выключателя закрытого типа.
Другие значения: эквивалент 0.
KIN (x) соответствует OUT (x).
Связь устанавливает связь между количеством переключения, состоянием вывода и состоянием ключа:
Режим 0 и режим 1, статус выходного сигнала переключателя может быть установлен хост-компьютером через связь; в других режимах набор выходного статуса переключателя не может быть установлен, и ответ на ошибку возвращается.
