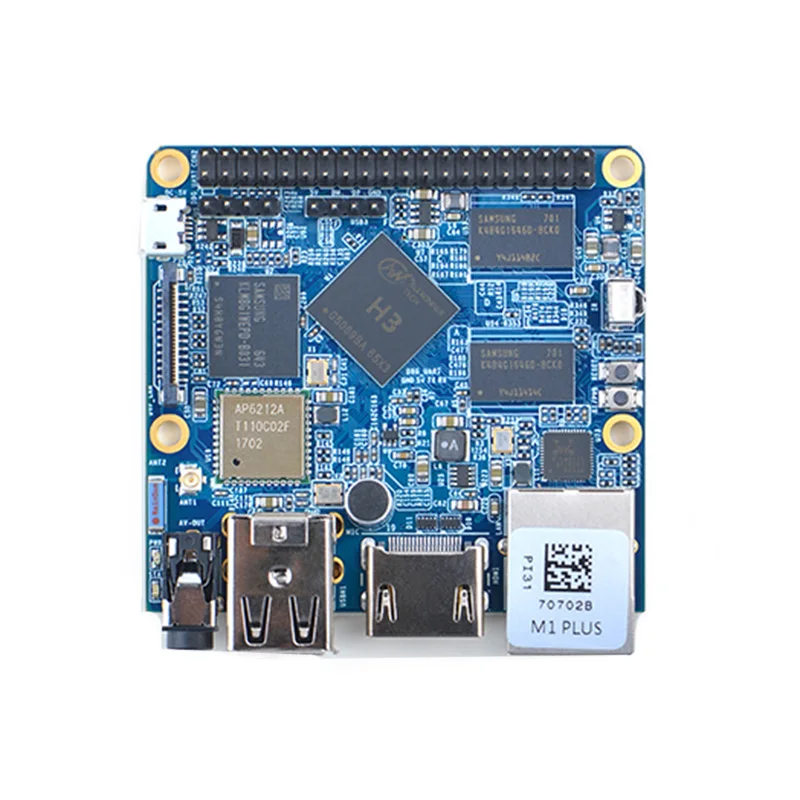

Плата разработки NanoPi M1 Plus Allwinner H3 4K Play четырехъядерный процессор встроенный Wi Fi



Дополнительная плата разработки NanoPi:



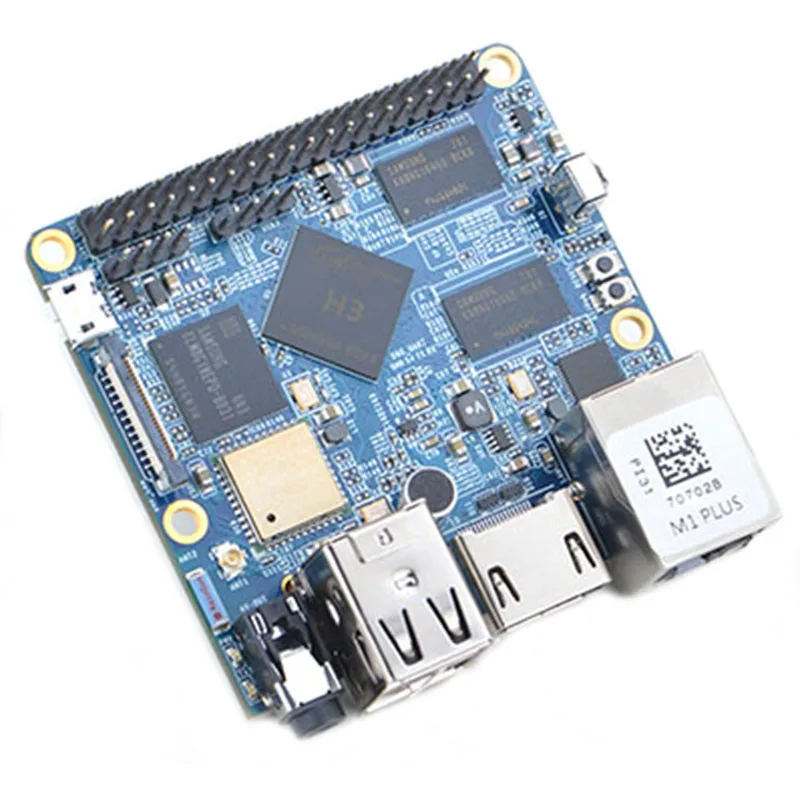

NanoPi M1 Plus макетная плата 4K Play Allwinner H3, четырехъядерный процессор, Cortex-A7 Встроенный Wi-Fi Bluetooth 8GeMMC совместимый Raspberry Pi NP007

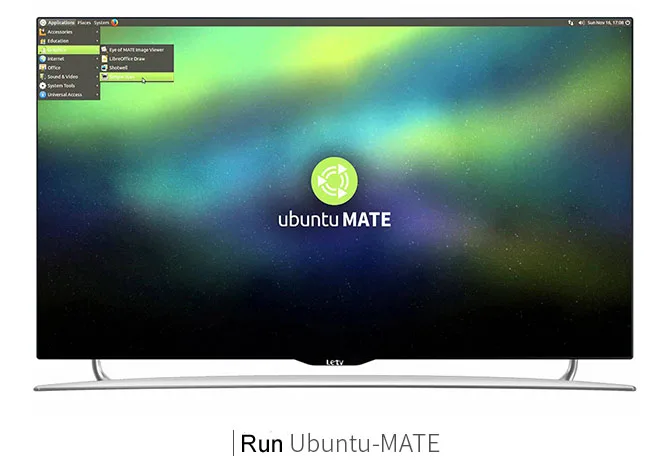

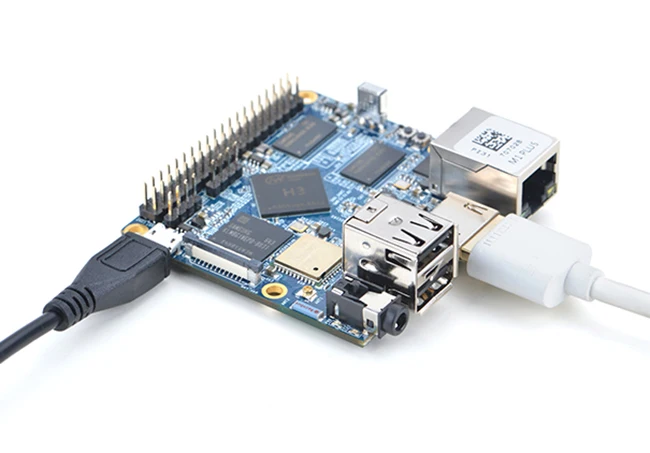

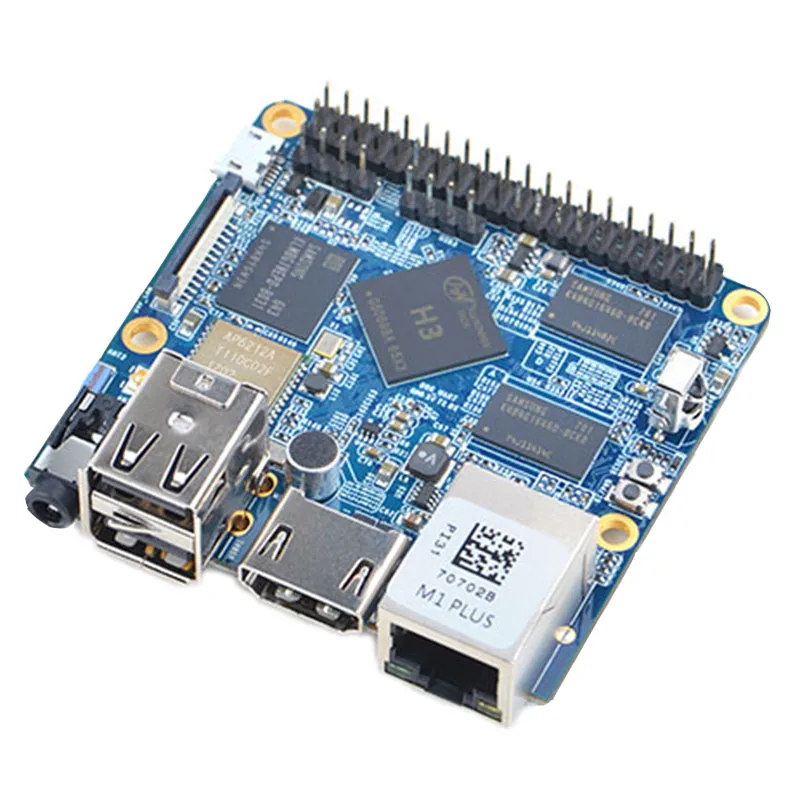

NanoPi M1 Plus разработан и разработан для специалистов, пользователей предприятий, производителей и любителей. Это только две трети размером с Raspberry Pi. FriendlyElec приготовил для этого изображения Debian, Ubuntu-Core и Android.

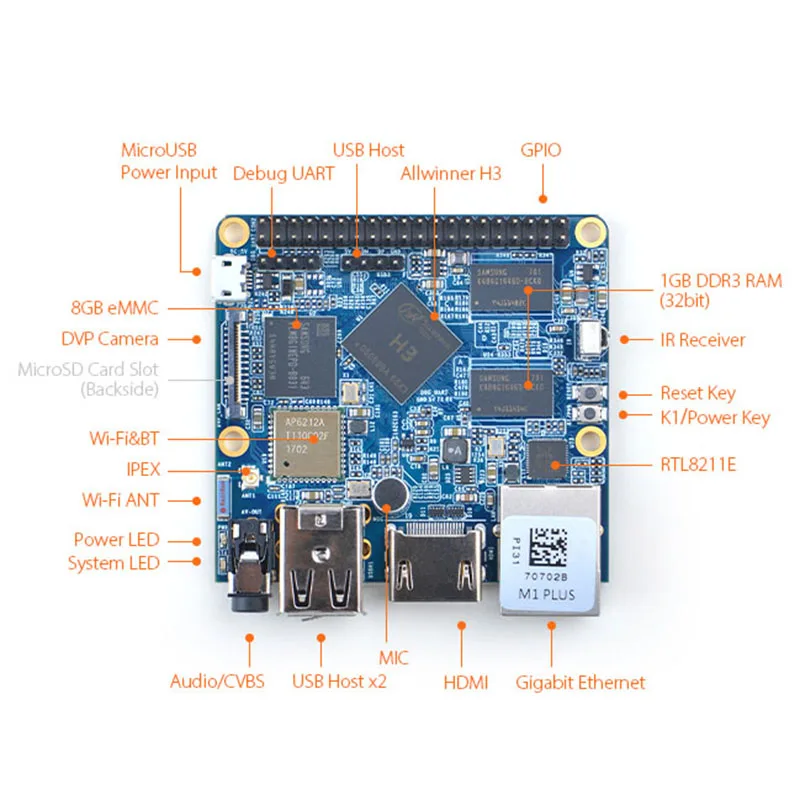

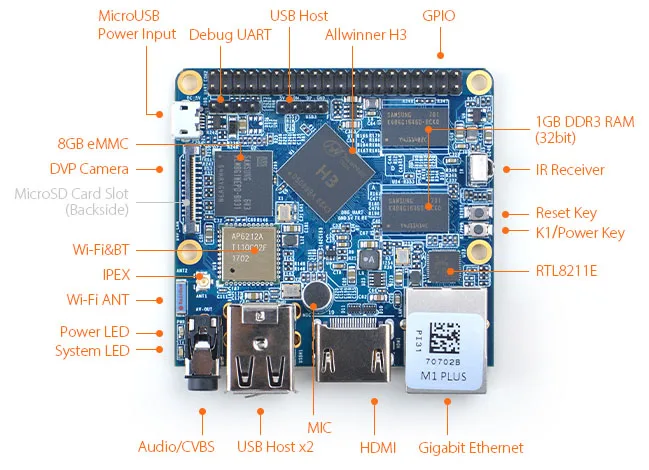

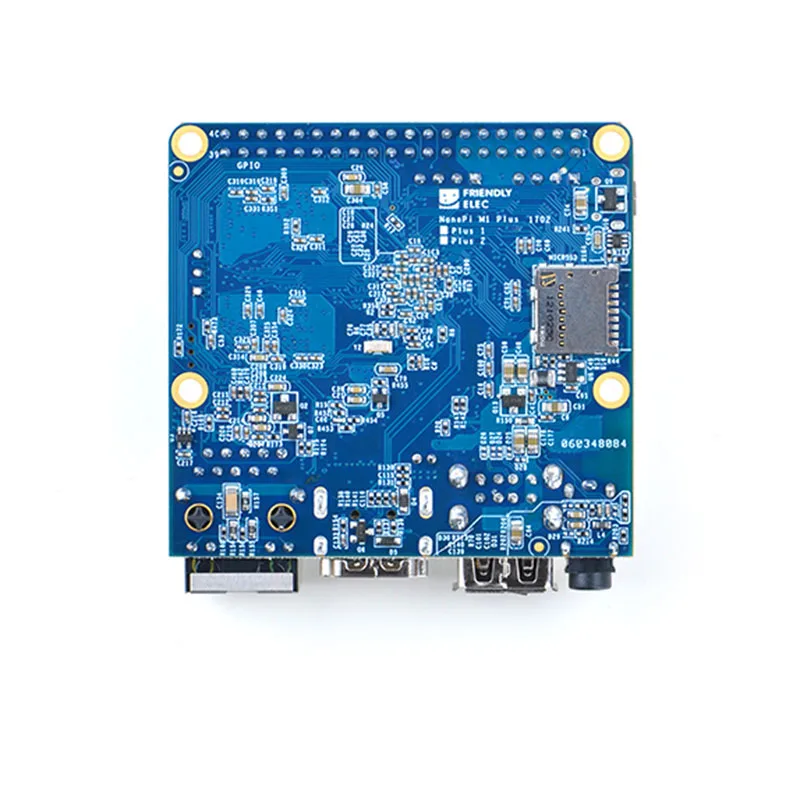

В NanoPi M1 Plus используется процессор Allwinner H3 Soc. Он объединяет Гбит/с Ethernet, ИК-приемник, видео/аудио выход, Wi-Fi и Bluetooth, встроенный микрофон и поддерживает DVP/Camera/HDMI и CVBS. У этого есть последовательный порт отлаживания. Его штифты GPIO совместимы с штифтами Raspberry Pi.

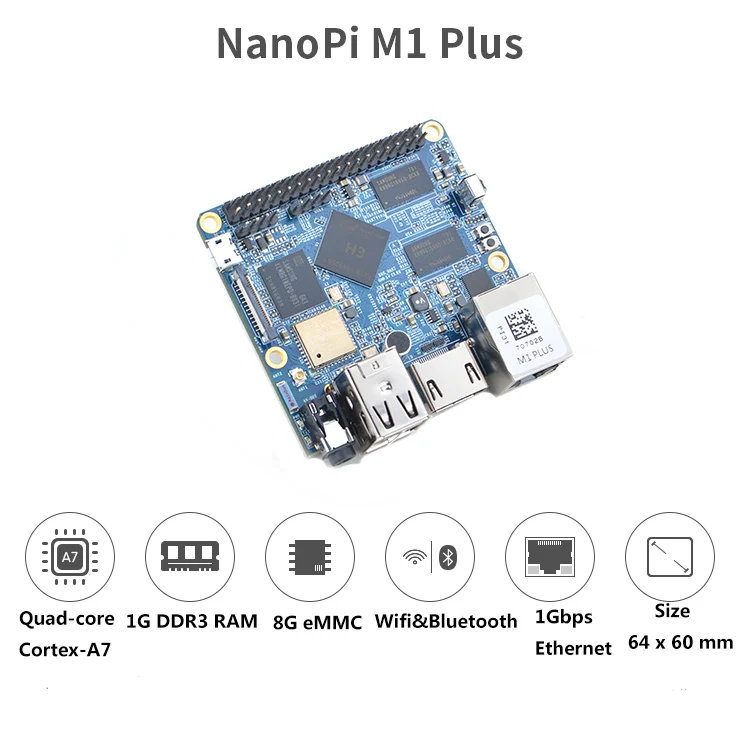

Аппаратные средства Технические характеристики:

Процессор: Allwinner H3, четырехъядерный процессор Cortex-A71,2 ГГц

GPU: Mali400MP2600 МГц, поддерживает OpenGL ES2.0

DDR3 ОЗУ: 1 Гб EMMC: 8 г Беспроводная связь: 802,11 b/g/n Bluetooth: Двойной режим 4,0 Интерфейс антенны: совместим с Wi-Fi и Bluetooth, IPX Подключение: 10/100/1000M Ethernet Аудио: 3,5 мм jack/через HDMI Микрофон: Встроенный микрофон ИК: Встроенный ИК-приемник USB: USB 2,0x3, 2 x Тип USB A и 1 х 2,54 мм pitch контактный-заголовка Разъем MicroSD: x1 MicroUSB: вход питания и передача данных, OTG Аудио Выход: HDMI 1,4 1080P, вход CVBS ДВП Камера Интерфейс: 24pin, 0,5 мм шаг FPC сиденье Серийный отладки Порты и разъёмы: 4Pin, 2,54 мм pitch контактный-заголовка GPIO: 40pin, 2,54 мм pitch контактный-жатка, совместимый с rasberrypi 2 GPIO. Содержит UART, SPI, I2C, I2S/PCM, SPDIF-OUT и IO Кнопка пользователя: 1 Кнопка питания и 1 Кнопка сброса Светодиодный: 1 светодиодный источник питания, 1 светодиодный состояние системы Размеры печатной платы: 64x60 мм, ENIG Источник питания: 5 в пост. Тока/2 А ОС/программное обеспечение: u-boot, Debian, Ubuntu-Cor

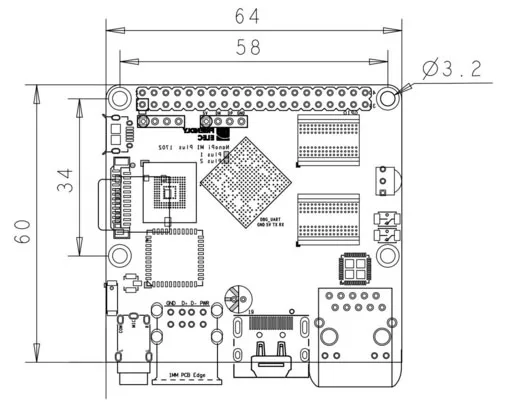

Макет и размеры:





Pin # Название Linux gpio Pin # Название Linux gpio 1 SYS_3.3V   2 VDD_5V   3 I2C0_SDA/GPIOA12   4 VDD_5V   5 I2C0_SCL/GPIOA11   6 GND   7 GPIOG11 203 8 UART1_TX/GPIOG6 198 9 GND   10 UART1_RX/GPIOG7 199 11 UART2_TX/GPIOA0 0 12 GPIOA6 6 13 UART2_RTS/GPIOA2 2 14 GND   15 UART2_CTS/GPIOA3 3 16 UART1_RTS/GPIOG8 200 17 SYS_3.3V   18 UART1_CTS/GPIOG9 201 19 SPI0_MOSI/GPIOC0 64 ГБ 20 GND   21 SPI0_MISO/GPIOC1 65 22 UART2_RX/GPIOA1 1 23 SPI0_CLK/GPIOC2 66 24 SPI0_CS/GPIOC3 67 25 GND   26 SPDIF-OUT/GPIOA17 17 27 I2C1_SDA/GPIOA19/PCM0_CLK/I2S0_BCK 19 28 I2C1_SCL/GPIOA18/PCM0_SYNC/I2S0_LRCK 18 29 GPIOA20/PCM0_DOUT/I2S0_SDOUT 20 30 GND   31 GPIOA21/PCM0_DIN/I2S0_SDIN 21 32 NC   33 NC   34 GND   35 NC   36 NC   37 GPIOA9 9 38 NC   39 GND   40 NC



Интерфейсный штифт DVP для камеры, Описание:

Pin #

Название

Описание продукта:

1 odair/тонкий белый кардиган с длинным рукавом для девочек возрастом 2

SYS_3.3V

3,3 V Выход, он может использоваться для питания модуля камеры

7,9,13,15,24

GND

Заземление, 0 В

3

I2C2_SCL

I2C часы сигнала

4

I2C2_SDA

I2C сигнал передачи данных

5

GPIOE15

Стандартный GPIO, используется для управления подключенными модулями камеры

6

GPIOE14

Стандартный GPIO, используется для управления подключенными модулями камеры

8

MCLK

Часы с сигналом на выходе к модулям камеры

10

NC

Не подключен

11

VSYNC

Вертикальная синхронизация

12

HREF/HSYNC

Горизонтальная синхронизация

14

Pclk

Периферийных часы

16-23

Данные bit7-0

Скорость передачи информации в



Для получения информации о товаре, пожалуйста, свяжитесь со службой поддержки клиентов.



1 *Плата разработки NanoPi M1 Plus
