AIYIMA VFD Экран удаленного Управление цифровой объем доска HiFi предусилитель 4 х

AIYIMA VFD Экран удаленного Управление цифровой объем доска HiFi предусилитель 4 х

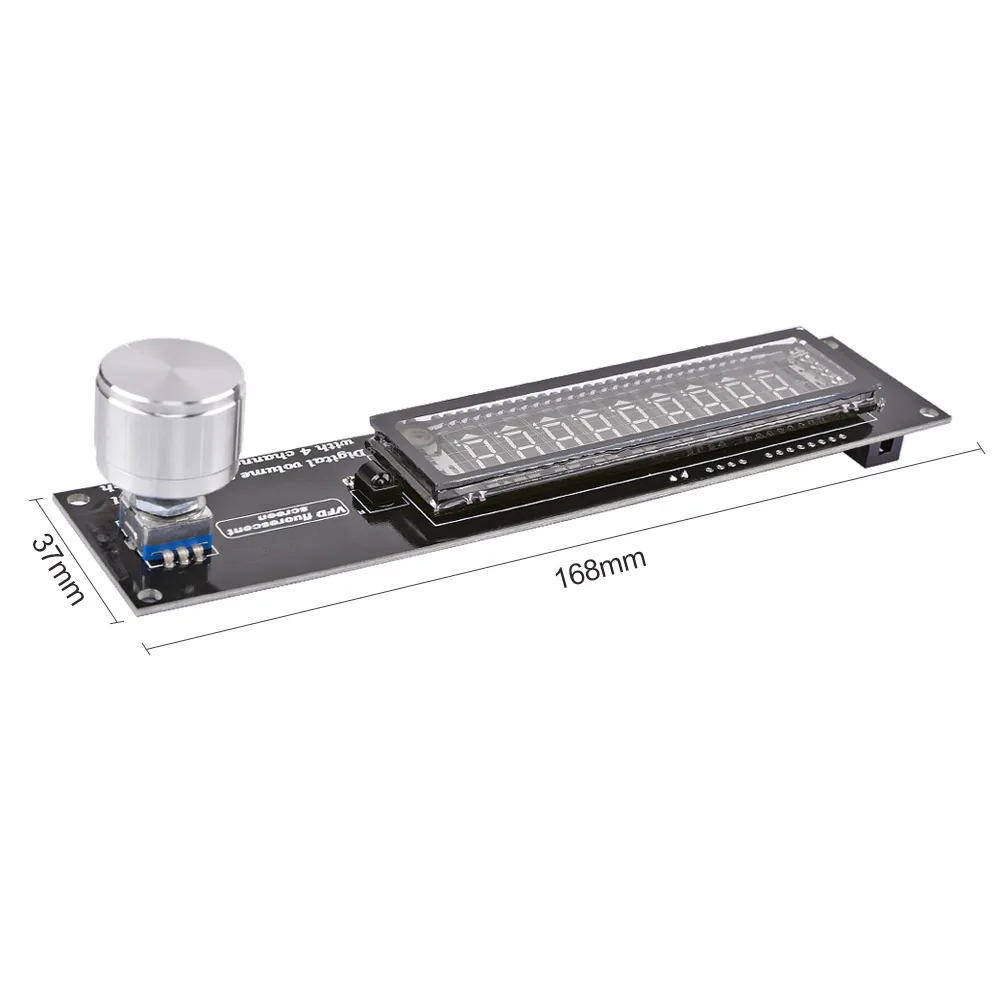

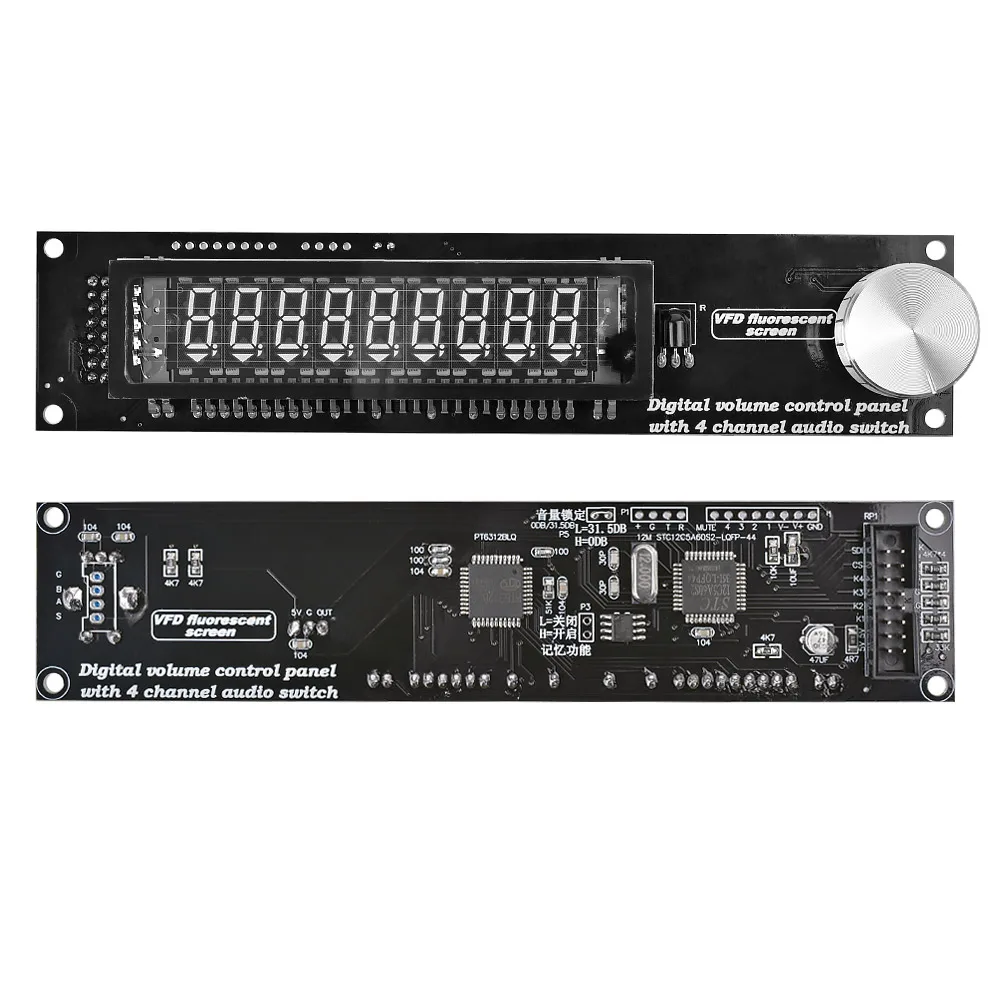

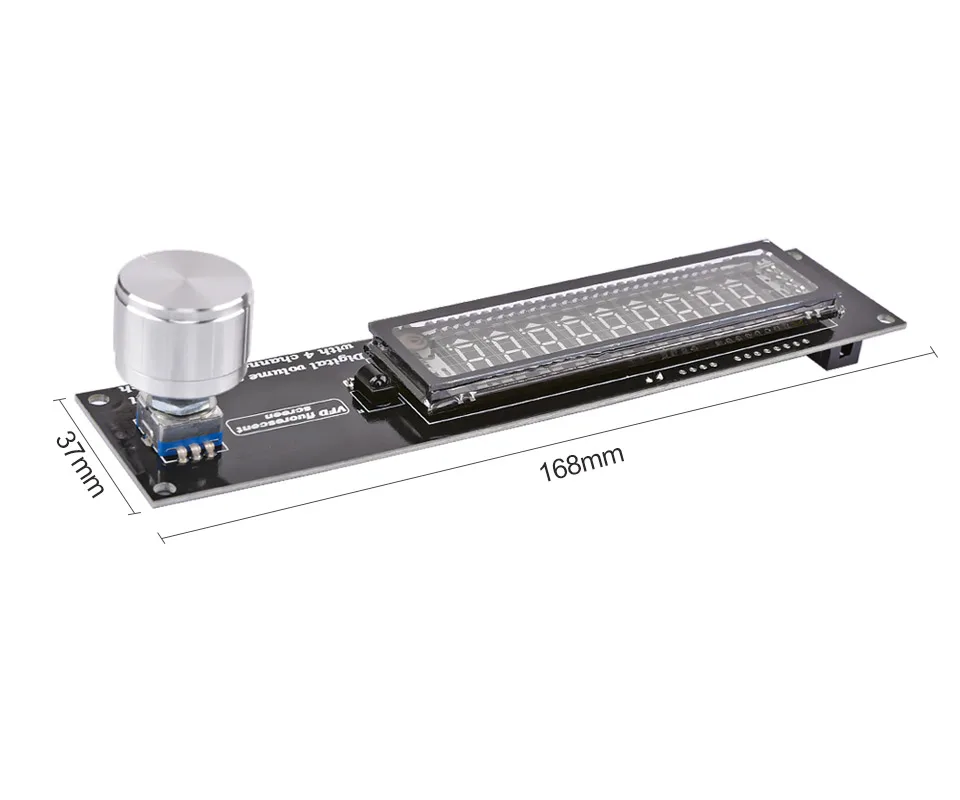

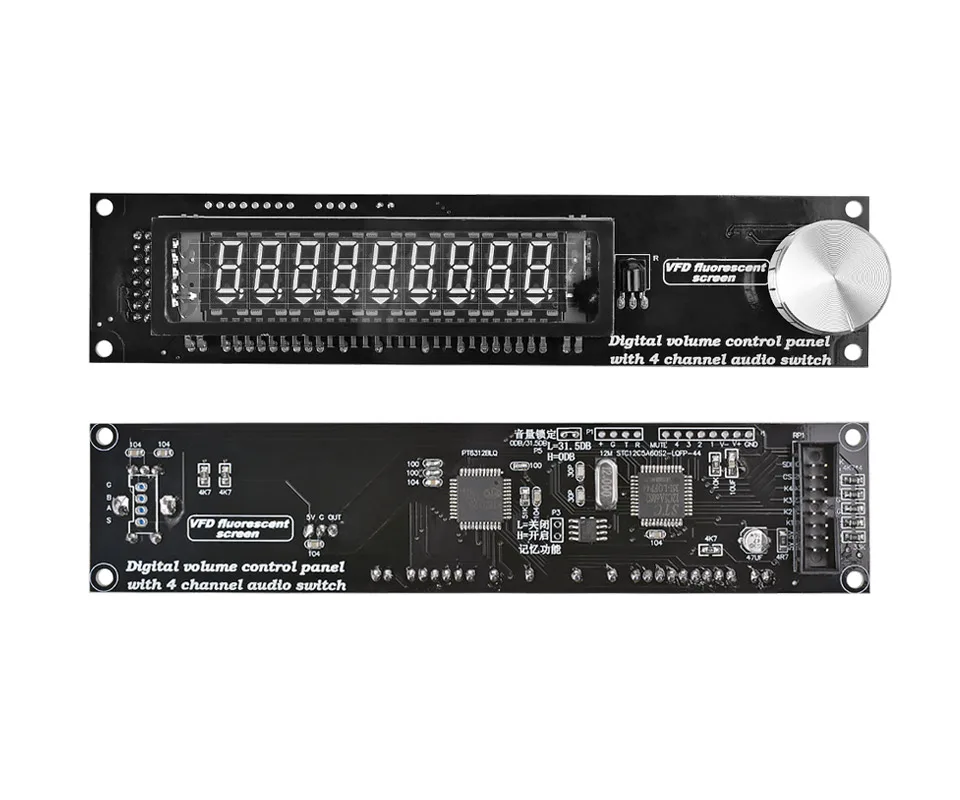

1) размер платы управления PCB: 168 мм * 37 мм

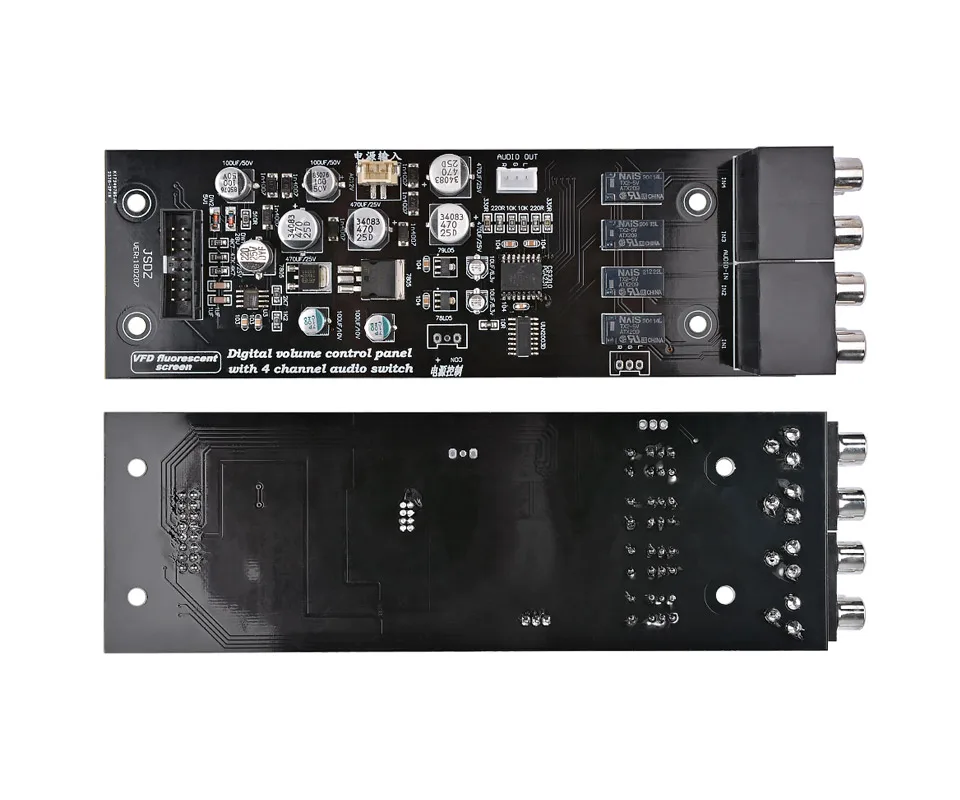

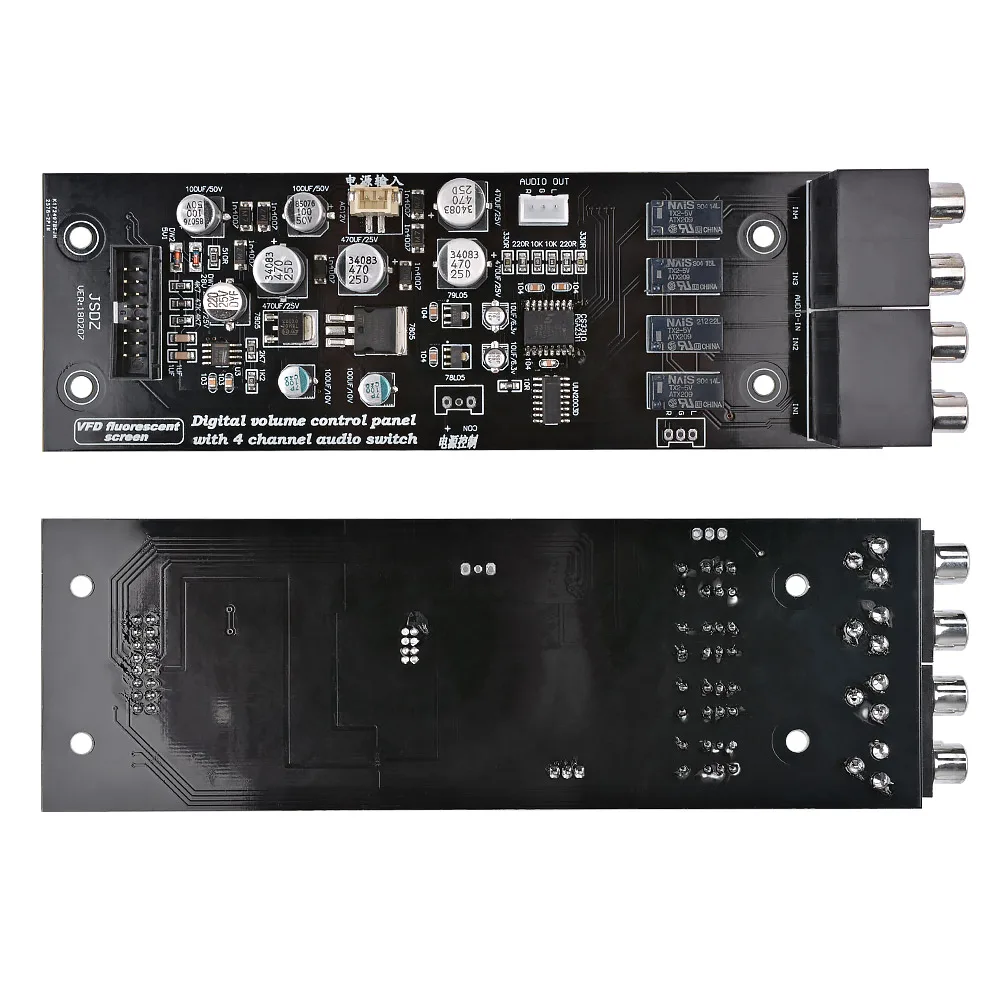

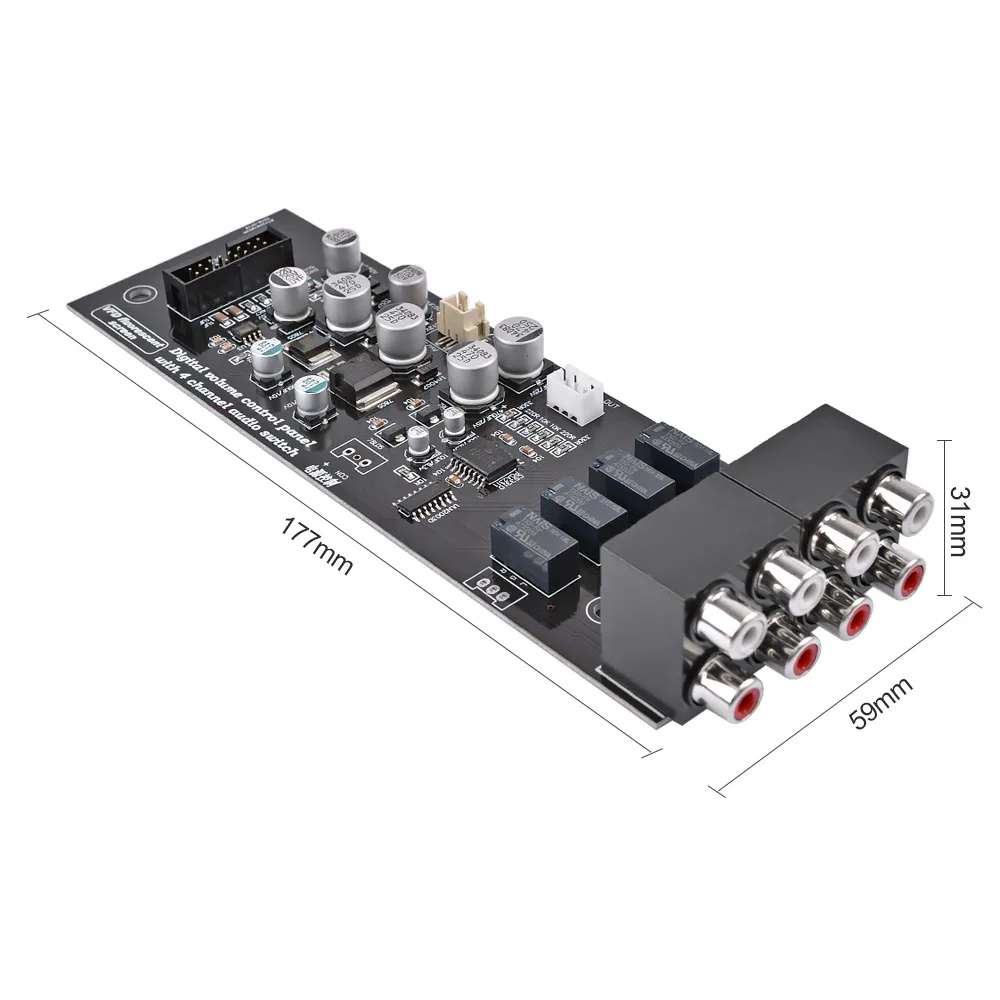

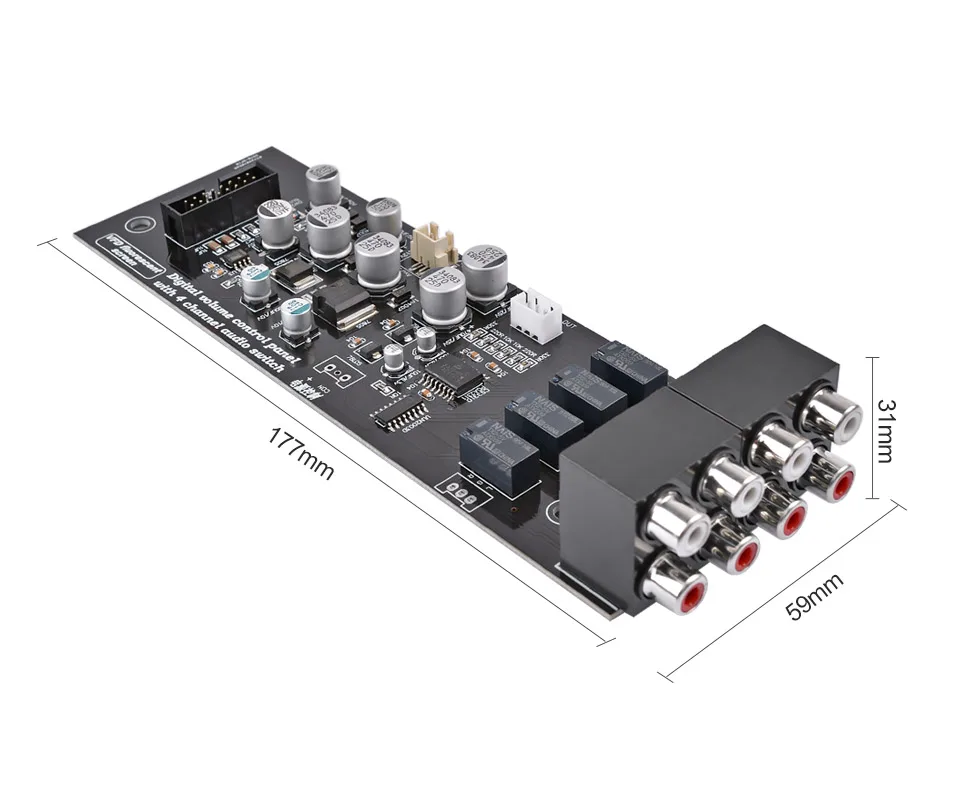

2) размер основной платы PCB: 177 мм * 59 мм

3) работает напряжение: AC12V (трансформатор около 10 Вт ОК)

4) полнофункциональная инфракрасная система дистанционного управления

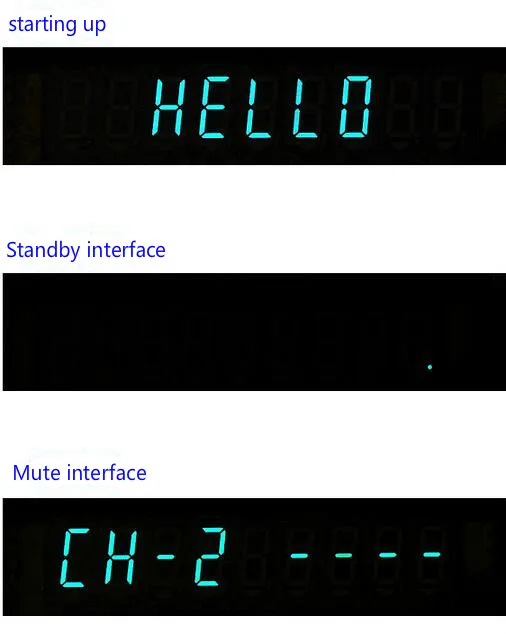

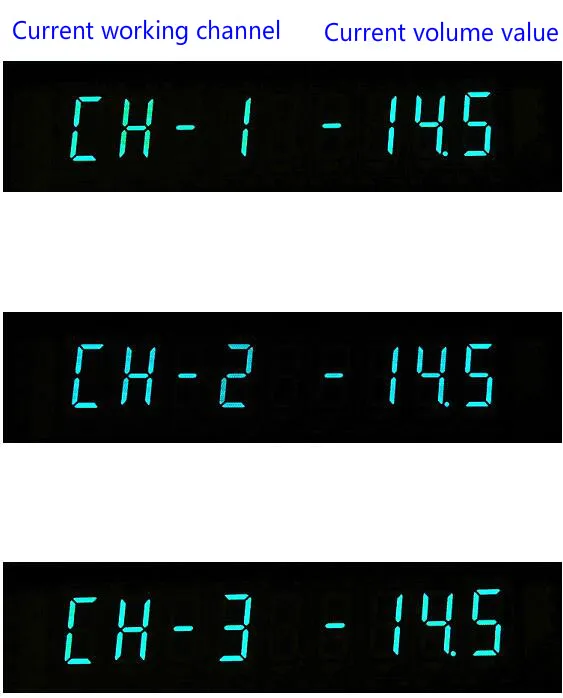

5) VFD дисплей вакуумный статус дисплей

6) с помощью CS3310 чип управления

7) 4 способа стерео селектор входов, пульт дистанционного управления. Можно управлять вручную

8)-96 дБ-+ 31,5 дБ регулятор громкости. Можно управлять вручную (с замком 0 дБ)

9) использование 24c02 для хранения данных заказ во избежание потери

10) Пульт дистанционного управления с выходным сигналом, может управлять большим токовым реле для машины, чтобы сделать пульт дистанционного управления выключателем питания

Метод работы переключателя кодирования:

1) левый Поворотный: объем-

2) правый поворотный: объем +

3) Короткое нажатие: Выберите вход

4) нажмите три секунды: выключено

5) Короткое нажатие при режиме ожидания: ON

P6 порт:

1) Когда открыт, система работает в чистом способе потенциометра максимум 0 дБ без усиления

2) при коротком замыкании система поворачивается 0db-31,5 дБ функция Зума

P4 порт:

1) при открытии, когда память снова включается после каждого отключения питания, считывает последние данные, включая значение громкости, текущий канал

2) Когда короткое замыкание, функция памяти отключается от громкости загрузки для каждого значения эффективности =-46 дБ значение канала = CH-1

P1 порт:

Этот порт может добавить шесть кнопок для управления громкостью/отключением звука/входом

Способ подключения прост:

1. Подключите трансформатор питания

2. Подключите источник звука (CD, MP3, телефон ..)

3. подключите усилитель

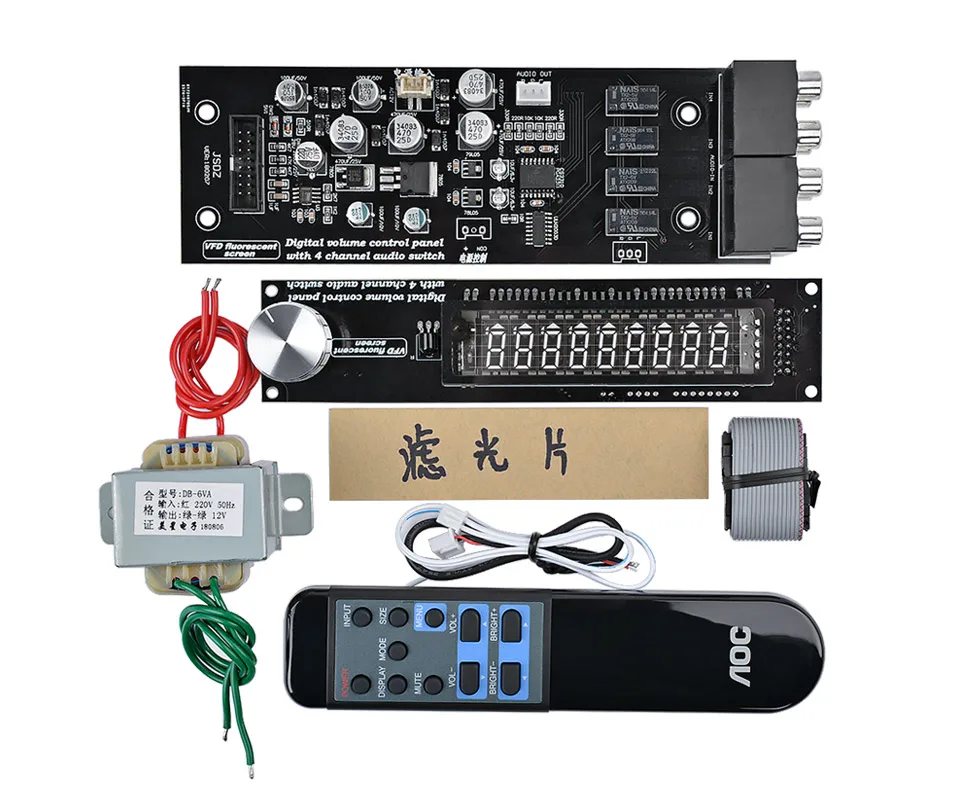

Посылка включает:

1) собранная основная плата X1

2) плата управления Assembeld X1

3) Два соединительных провода X1

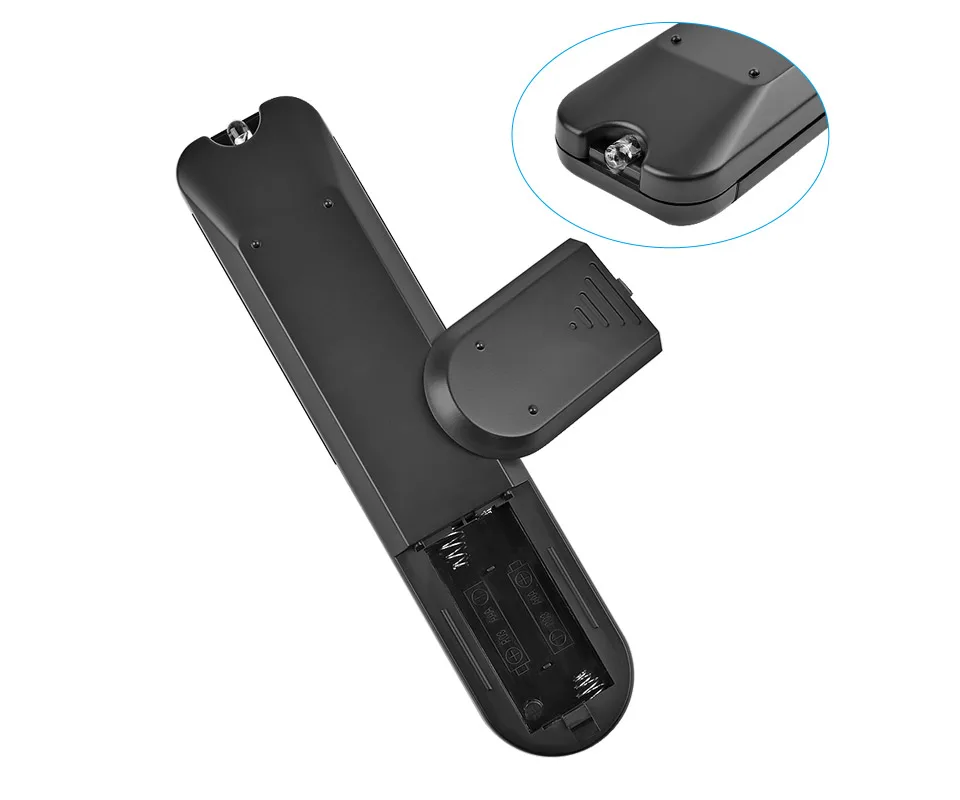

4) Пульт X1 (без аккумулятора)

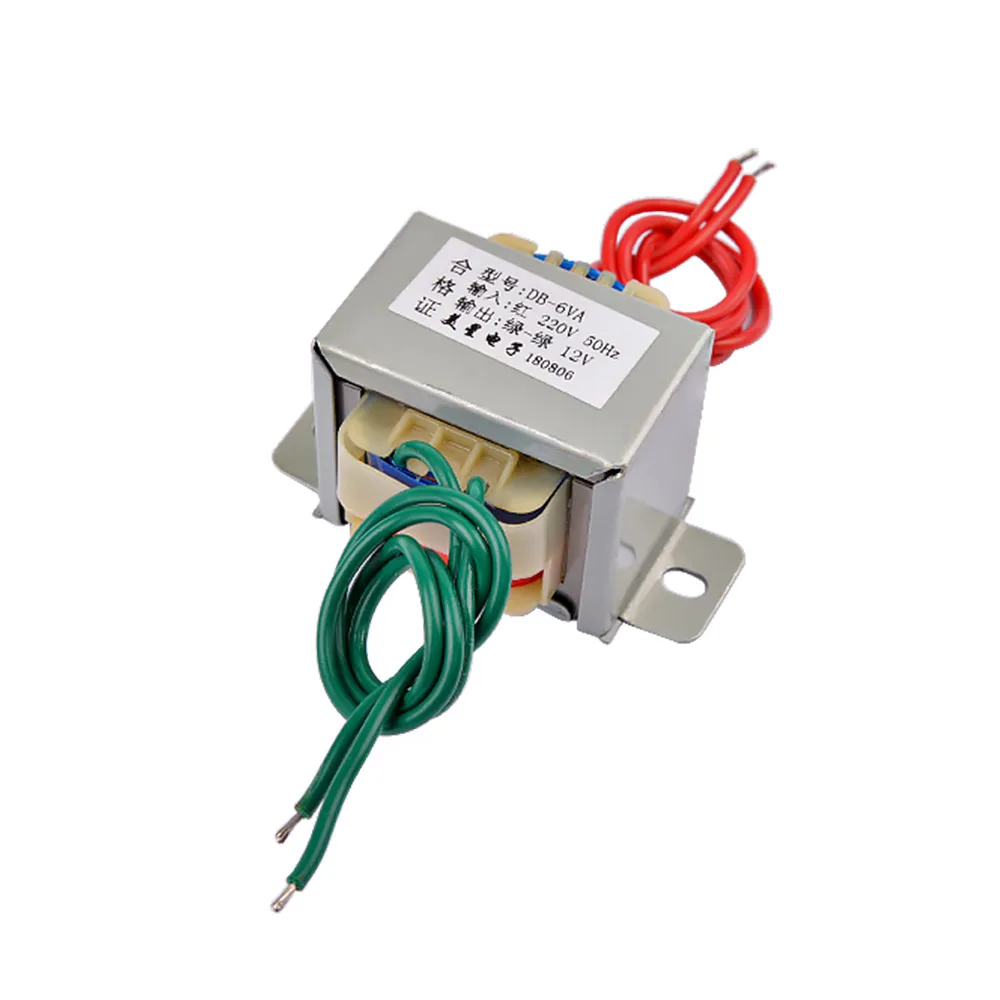

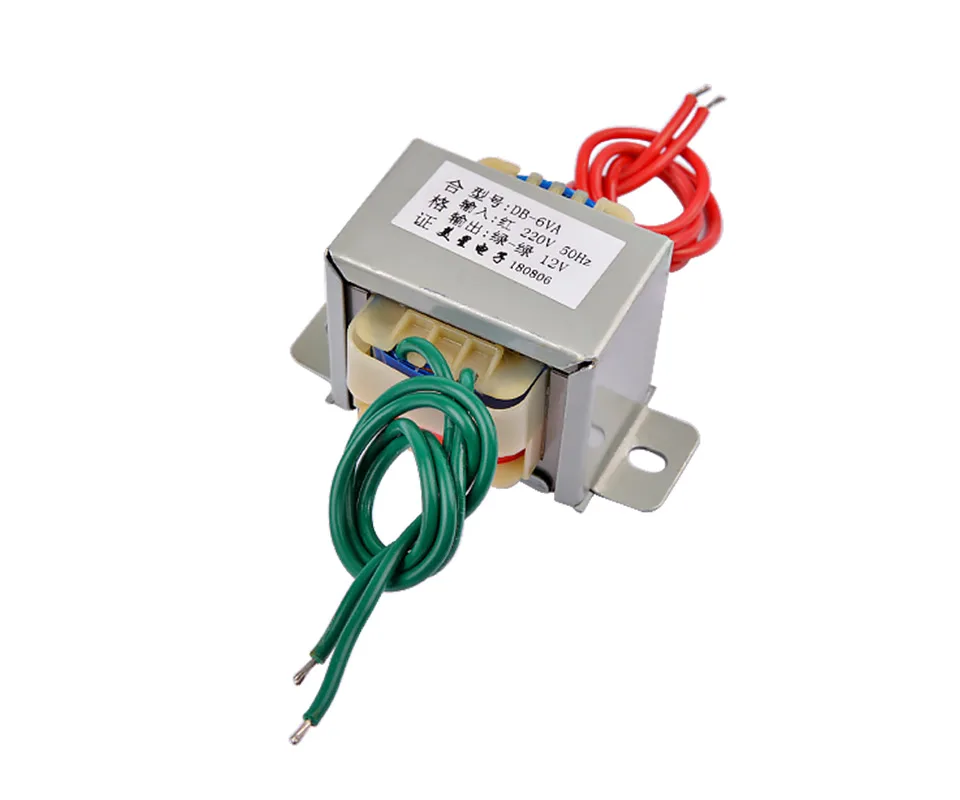

5) трансформатор
