DSO четырехъядерный Ручной Многоканальный осциллограф из алюминиевого сплава

DSO четырехъядерный Ручной Многоканальный осциллограф из алюминиевого сплава

1.ВведениеDSO Quad представляет собой портативный 4-х канальный цифровой осциллограф, которая используется для обычных электронных измерений. DSO Quad основан на процессоре ARM Cortex M3 (STM32F103VCT6), интегрированном FPGA и высокоскоростном аналоговом/цифровом преобразовании, может обеспечить до 72 мс/с частотой дискретизации. Встроенный 2 Мб памяти может использоваться для хранения сигналов, приложений пользователей и обновления прошивки.

2.Характеристика

LПортативный и ультра-светильник вес

LДва канала выборки с частотой дискретизации 36 мс/с, одноканальный режим настраивается для 72 мс/с частота дискретизации

LДва цифровых каналов

LВстроенный генератор сигналов

LРазличные режимы ожидания

LПростая в использовании функция хранения сигналов

LПрошивка может быть обновлена

LНастраиваемые пользовательские программы

LС открытым исходным кодом

Аналоговый канал x2

[CH_A] [CH_B]

Цифровой канал x2

[CH_C] [CH_D]

Вертикальная шкала

Зонд x1: 20 мВ ~ 10 В/див (1-2-5)

Зонд x10: 200 мВ-100 в/див (1-2-5)

Разрешение по вертикали

8 бит

Вход муфта режим

Переменный ток

Максимальное входное напряжение

Зонд X1: 80Vpp

Зонд X10: 400Vpp

Глубина хранения

4K на канал

8K одноканальный

Программное обеспечение для тип триггера

Триггер/импульсный триггер/Уровень триггера

Фурнитура тип триггера

Триггер

Источник запуска

CH1 / CH2 / EXT

Режим запуска

Автоматическое/Регулярное/одиночное/сканирование/не срабатывает

Генератор сигналов

Квадратная волна: 10 Гц ~ 8 МГц, 2.8Vpp, рабочий цикл 10 ~ 90% регулируется

Положительная скручивающаяся волна/Пилообразная волна/Треугольная волна: 10 Гц ~ 20 кГц, 2.8Vpp

Коробка для хранения

Встроенный 2 Мб U диск, BMP и DTA файлы

Автоматическое измерение

Vmax, Vmin, Vpp, Vavr, Vrms, Freq, Period, Pulse, Duty

Измерение курсора

Уровне напряжения

Дисплей режим

CH1, CH2, EXT, CH1 + CH2, CH1-CH2

Режиму забора

Выборка в реальном времени

Частота дискретизации

30 S/s-72MS / 2

Приведенный в действие

Литиевая батарея

Размер

98*60*14,5 мм

Вес

80 г (без аккумулятора)

Посылка в комплекте

2x щуп осциллографа, 2x цифровой щуп

Процессор

72 МГц-ARM 32 бит Cortex ™ -M3 Процессор-STM32F103VC

FPGA

ICE65F_VQ100

АЦП

AD9288-40

Операционные усилители

OPA2354

Любое неправильное использование устройства может привести к личным повреждениям или повреждениям. Пожалуйста, позаботьтесь о том, чтобы принять меры предосторожности и убедитесь в том, что вы прочитали все документы тщательно перед использованием.

LСхема цепи и прошивка

LОбсуждение группы

LРуководство пользователя

LНа сайте представлены инструкции по неправильному использованию

Следует отметить, что инструкции по эксплуатации в этом разделе только для операционной системы, для пользователей Linux, вы можете нажатьЗдесь(Http:/Wechat) Если вы можете использовать диск обновления в Linux или под, вы можете легко написать автоматическое приложение обновления, чтобы предотвратить риск сжигания неправильной прошивки.

Вы можете найти последнюю прошивку здесь:

Http:/Wechat

Вы также можете скомпилировать прошивку из исходного кода, адрес исходного кода:

Http:/Wechat

Обязательно используйте правильную версию прошивки, которая может подойти вашему оборудованию. Аппаратная версия будет отображена на ЖК-дисплее заставка в тех случаях, когда вы начинаете устройства. Если вы не уверены в своей аппаратной версии, вы можете получить помощь на forum. Если вы случайно почистите неправильную версию, это может привести к непригодности устройства.

Обратите внимание, что следующая процедура предназначена только для операционной системы.

Во-первых, Подключите устройство к компьютеру через мини-usb-кабель. Нажмите и удерживайте кнопку «|», когда вы включите устройство, чтобы войти в режим обновления прошивки. Вы можете увидеть один на конце компьютера. Похожие на диск U диск. Вы можете скопировать файл прошивки на диск, важно отметить, что всякий раз, когда вы копируете файл на диск, устройство будет отключено. Позже устройство будет повторно подключено и появится на диске, Вы найдете последний шаг в расширение файла изменится. (.rdy означает последний нормальный).

Кроме того, вы должны обратить внимание на заказ ваших файлов загрузки. Сначала загрузите. Шестигранный файл. Перед загрузкой. Bin файл, вам нужно загрузить соответствующий. Файл ADR, в котором указано местоположение устройства. Bin файл. Если вы случайно используете ошибку, удалите все файлы и повторно загрузите.

Когда все файлы были загружены, Выключите устройство для завершения процесса обновления. При запуске прибор снова ваше устройство успешно обновление прошивки. Если на экране появляется с некорректным подсказку, попробуйте заново обновления процесс и убедитесь, что вы не пропустили следуйте инструкциям, приведенным выше. Более подробную информацию можно найти здесь:

Http:/Wechat

Тип файла

Формат файла

Описание продукта:

FPGA файлов

Xxxfpga. Мусорное ведро

Настроить FPGA информация

Торговая марка документов

Logo_xxx.BIN

Создайте 16 цветов, 64x256. BMP файл и изменить. INF файл для отображения изображения на экране вспышки

Системы файлов

SYS_xxx.hex

Применение файл

APP_xxx.hex

Список адресов

Xxx. Аус

Используется для настройки Адреса хранения каждого из вышеуказанных файлов

Примечание: имя файла может отличаться от приведенного выше описания, и x в имени файла изменится по мере обновления версии.

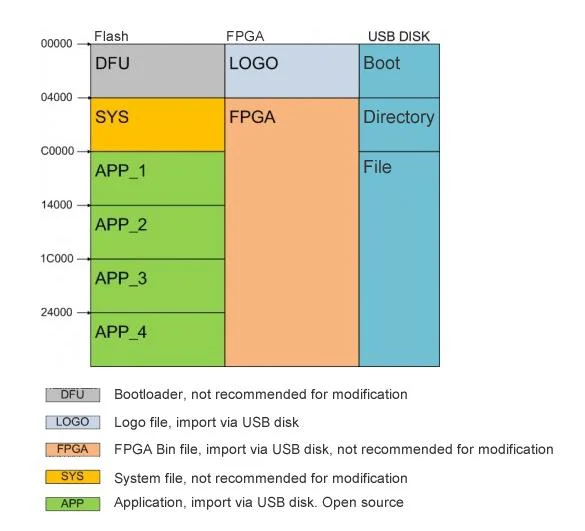

Ниже указаны такие же, как и в

Старт

Введение

Размер

Примечания

0X00000

0X03FFF

16384

DFU

0X04000

0X0BFFF

32768

SYS

0X0C000

0X13FFF

32768

APP1

0X14000

0X1BFFF

32768

APP2

0X1C000

0X23FFF

32768

APP3

0X24000

0X2BFFF

32768

APP4

0X2C000

0X3D7FF

71680

FPGA bitstrem

0X3D800

0X3FFF

10240

Lobo
