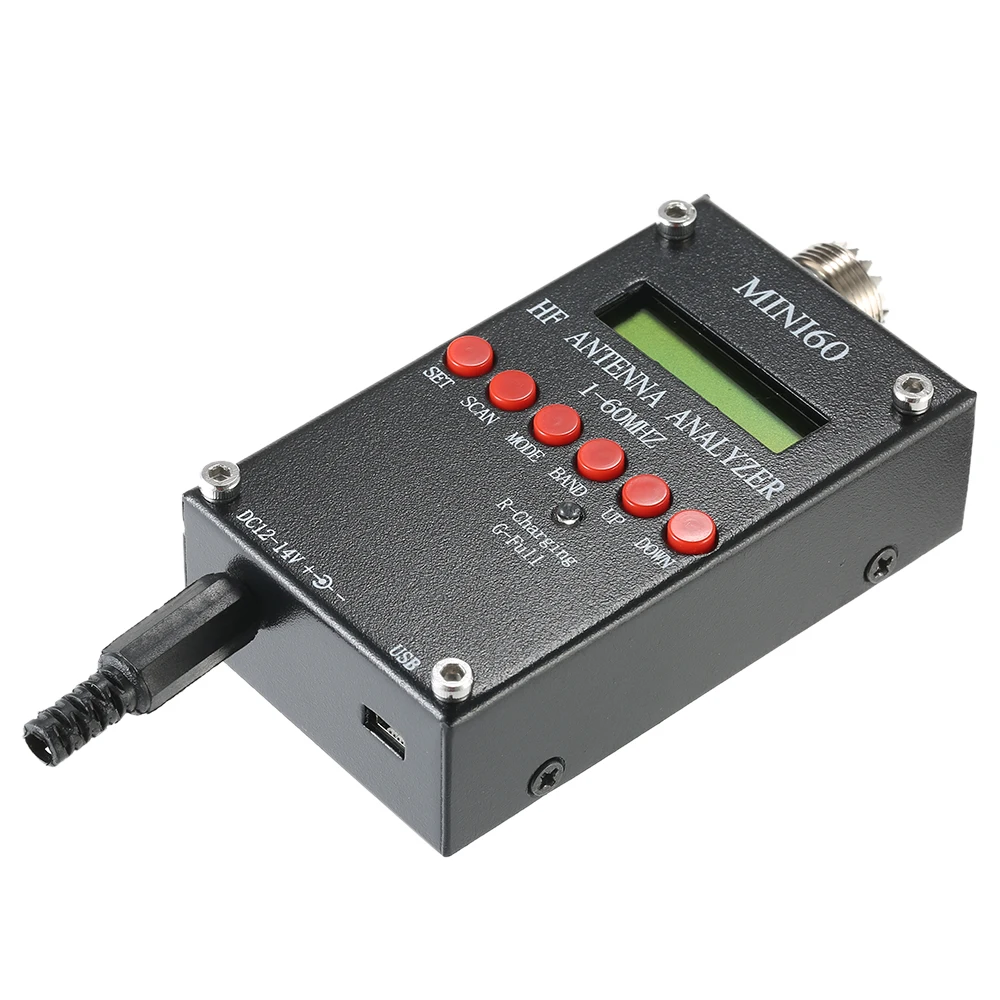

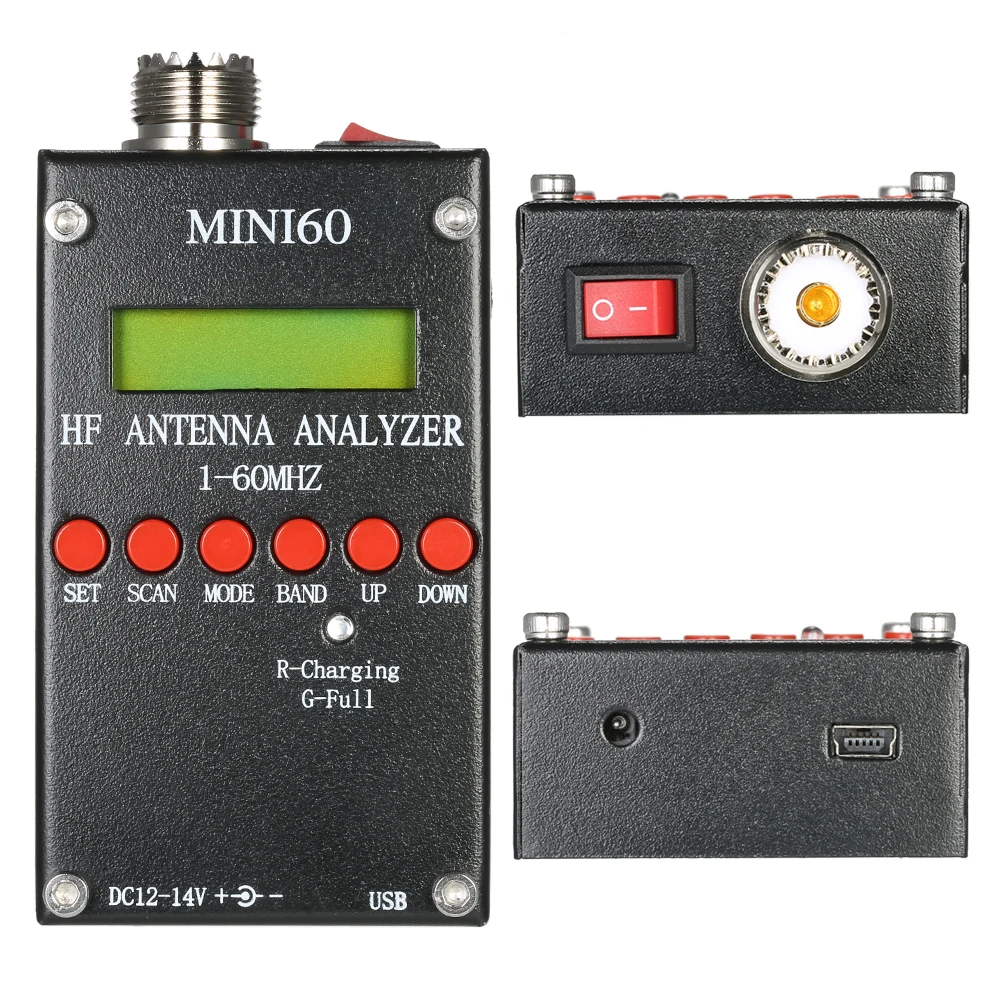

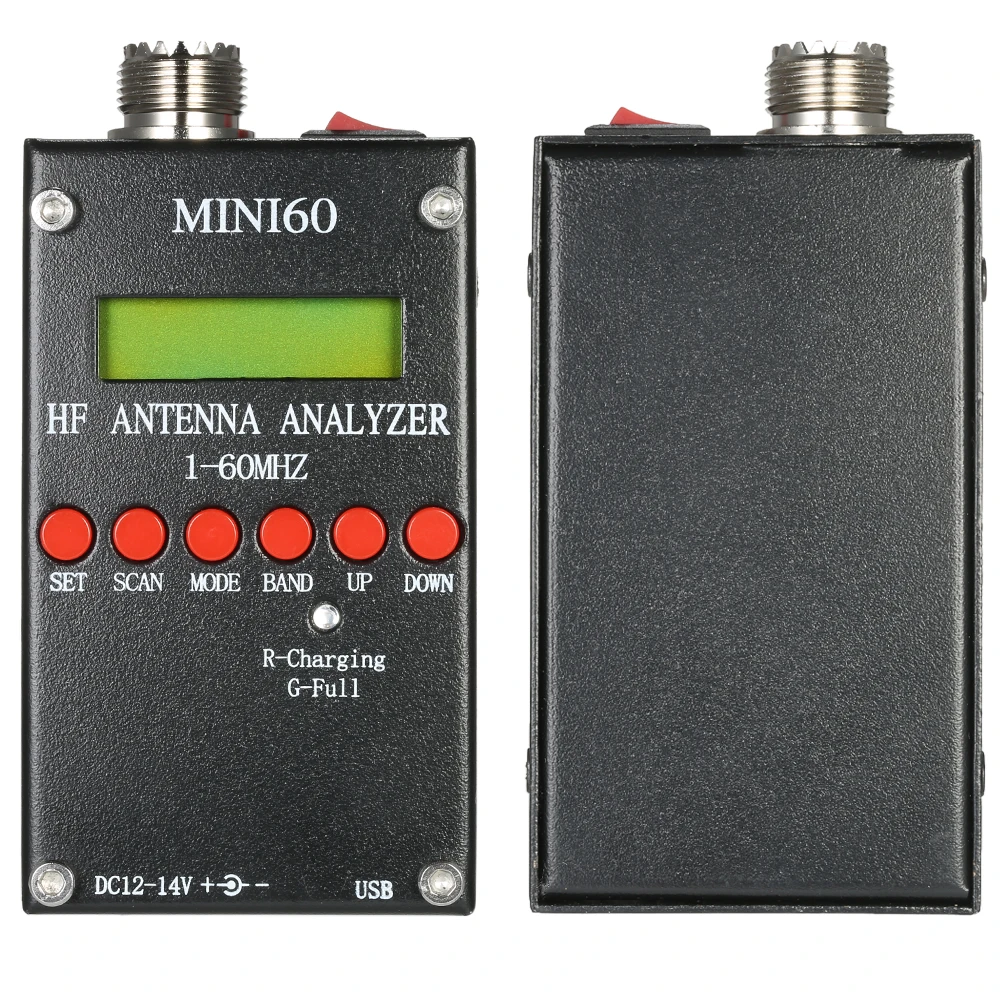

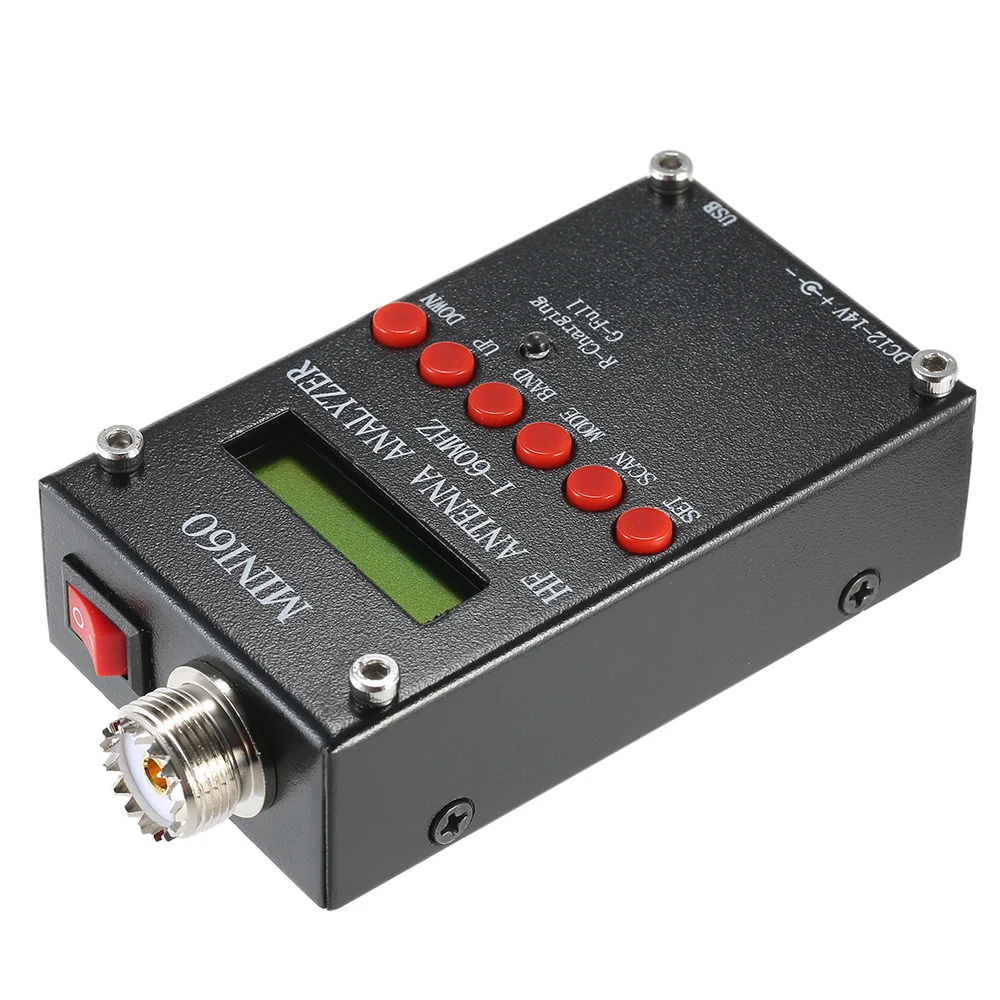

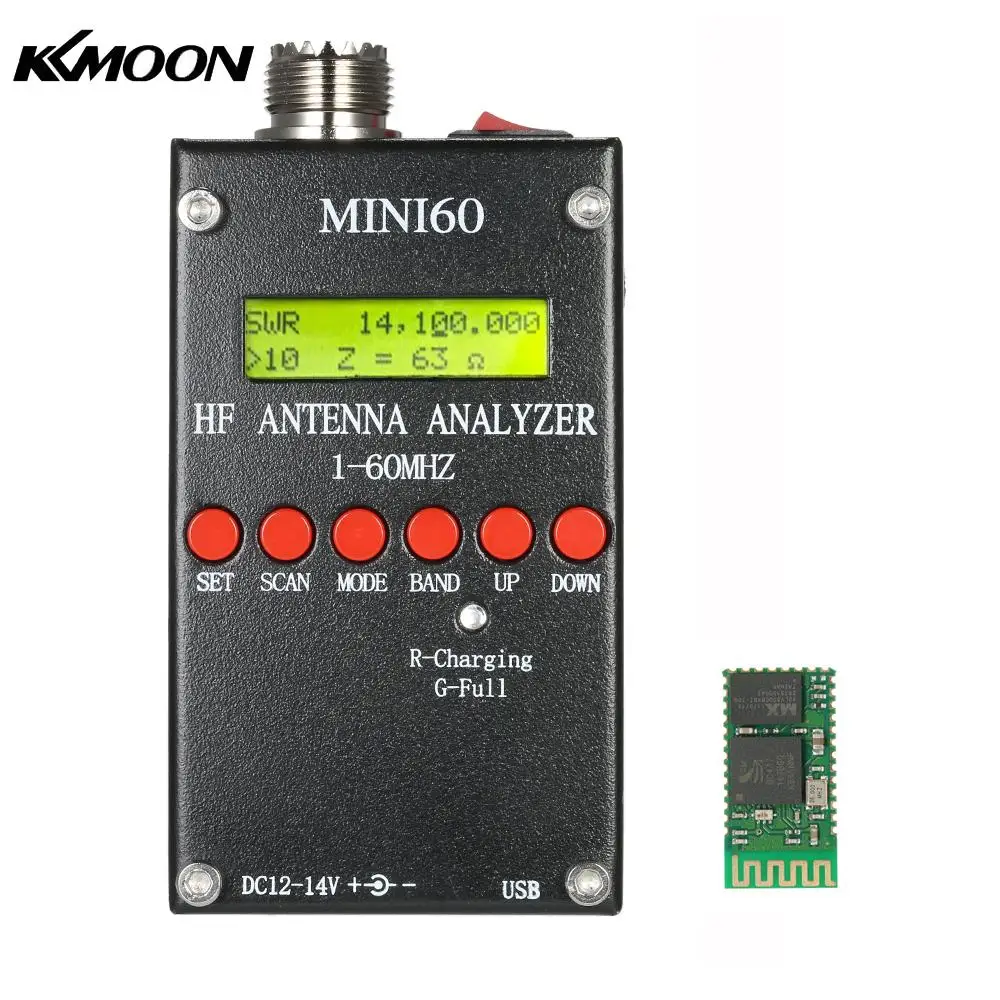

SARK100 1-60 МГц Mini60 антенный анализатор AD9851 HF ANT SWR метр для Ham Радио + модуль Bluetooth

Это антенный анализатор для любительских радиолюбителей. Он может измерять сопротивление источника 50 Ом. Это также измеритель магнитного резонанса, коэффициента стоящей волны, сопротивления... Модуль Bluetooth работает для антенного анализатора Mini60 SARK100, поддерживает Android телефон, планшет и ПК с помощью программного обеспечения.

Особенности:
Генерация частоты и контроль: 1-60 МГц.
Внешнего источника питания: 2,1 мм, разъем питания (центры контактных положительный).
6 кнопок управления, легко и удобно в эксплуатации.
Установлен Черный Металлический Чехол, просто подключите питание (не входит в комплект), а затем работайте.
Размер шага: пользовательский настраиваемый прирост 100 Гц, 1 кГц, 10 кГц и 100 кГц.
Поддержка измерения сигналов передачи данных с помощью подключения компьютера с usb-кабелем (не входит в комплект).

Управление:
Опция ручного управления отображает SWR и сложное сопротивление на выбранных частотах
Результаты автоматического сканирования отображаются как частоты самого низкого КСВ и сложного сопротивления
Батарея работает для использования на местах или использовать внешний 13,8 V настенный адаптер
Мощность режимов экономии
Многоточечная калибровка для лучшей точности

Инструмент возможности:
Измерительные электрические параметры антенны: SWR, сопротивление (сопротивление + reactance), емкость, индуктивность;
Измерение сопротивления точки подачи;
Измерьте молотый потери;
Отрегулируйте антенные тюнеры и определите потери;
Измерьте индукторы и конденсаторы;
Измеряет коаксиальную линию передачи (SWR, длину, коэффициент скорости, приблизительный Q и потеря, резонансная частота и сопротивление);
Измерьте и определите оптимальные настройки для тюнинговых заглушек: SWR, приблизительный Q, резонансная частота, полоса пропускания, сопротивление;
Определить характерное сопротивление линии передачи;
Определите длину & frac14; И & frac12; Линии фазирования волн;
Коаксиальный кабель потери;
Определение потери антенного тюнера;
Измерьте балун потери;
Измерения индуктивности в;
Оцените параметры кварцевых кристаллов;
Измеряет магнитную петлю резонанса и SWR;

Технические характеристики:
Генерация частоты и управление: 1-60 МГц
Сопротивление источника: 50 Ом
Стабильность: (+/-) 100 ppm
Спектральная чистота: гармоника вниз>- TBD дБ за пределами 60 МГц
Размер шага: пользовательский настраиваемый прирост 100 Гц, 1 кГц, 10 кГц и 100 кГц
Годный к употреблению Диапазон измерения: КСВ: 1,0 до 9,99
Импеданс: прибл. От 5 до 2000 Ом
RF Выход: регулируемый: 2,0 Вольт pp (typ)
RF выход: BNC
Разъемы: RF
Питание (3,7 V литий-ионным Батарея не входят в комплект поставки): питание от внешних: постоянный ток 12-14V, 500mA
Внешний Мощность: 2,1 мм, разъем питания Мощность Джек (центры контактных положительный)
Интерфейс USB: Мини usb-разъем

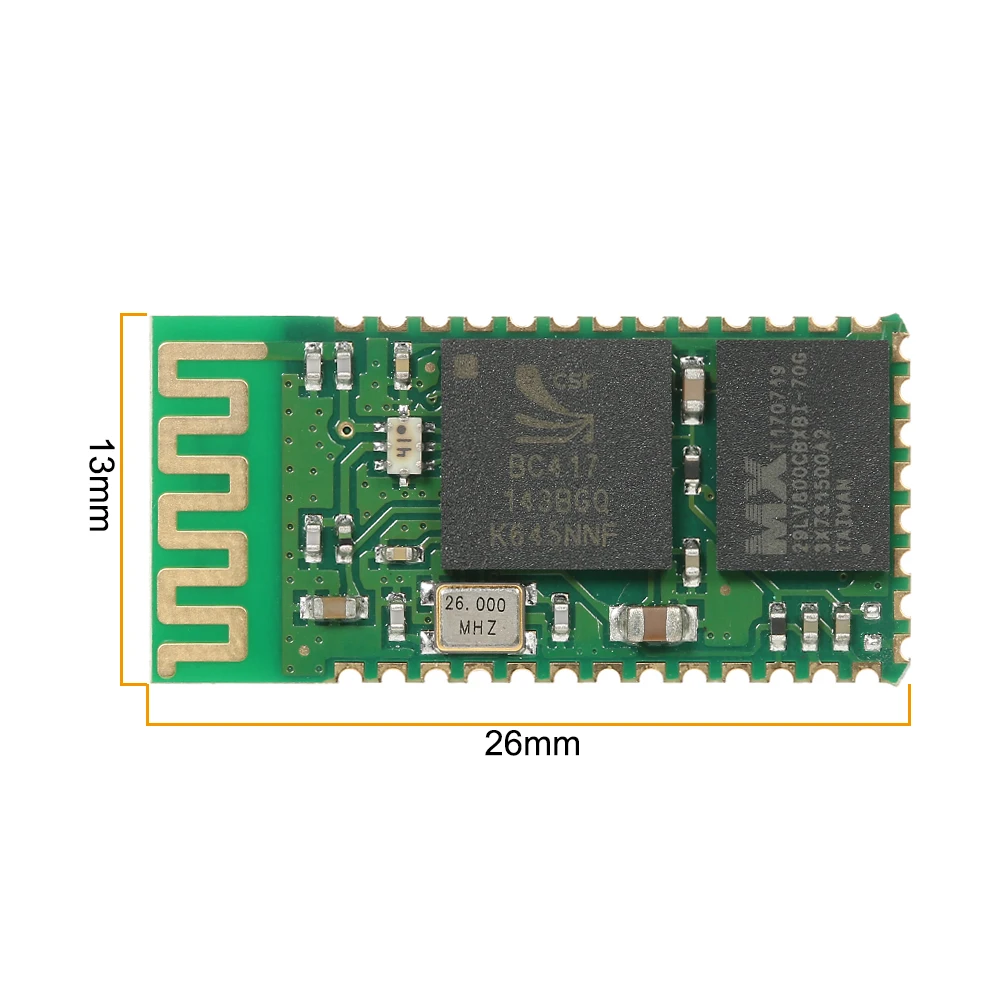

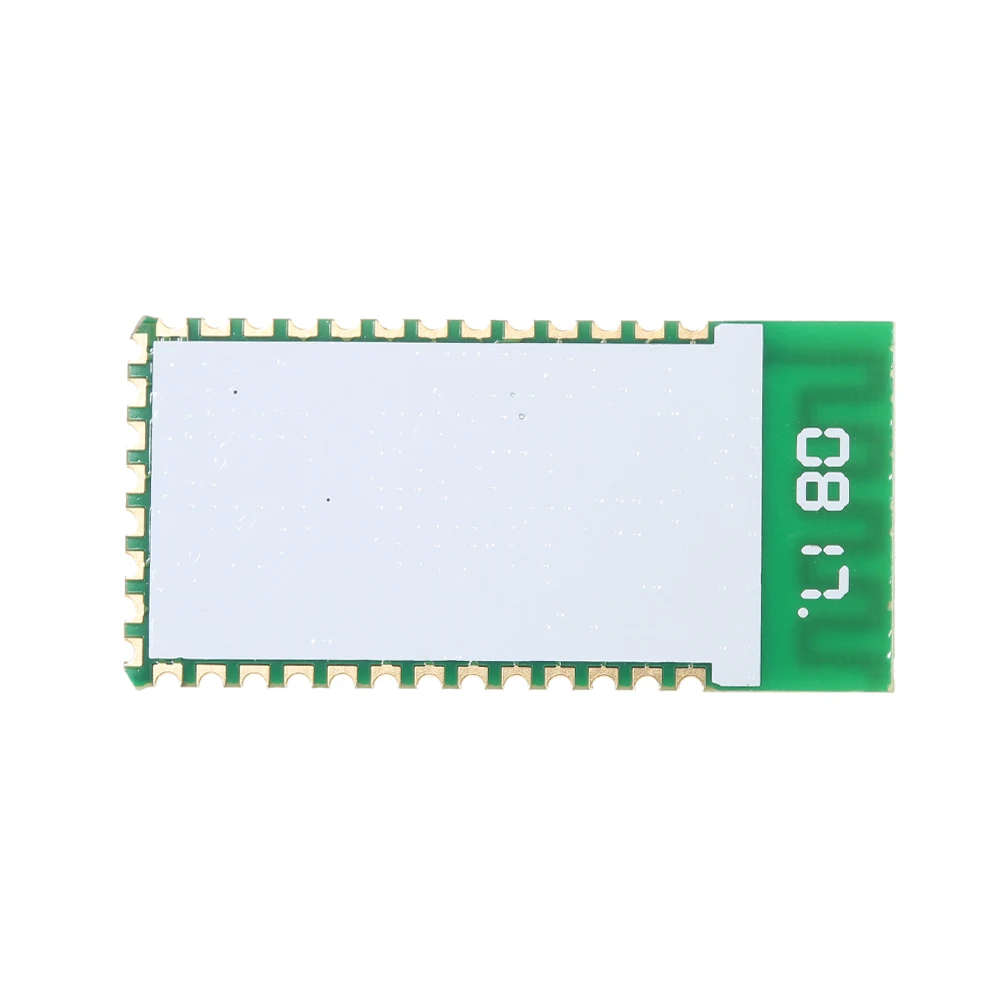

Размер модуля Bluetooth: 26*13 мм

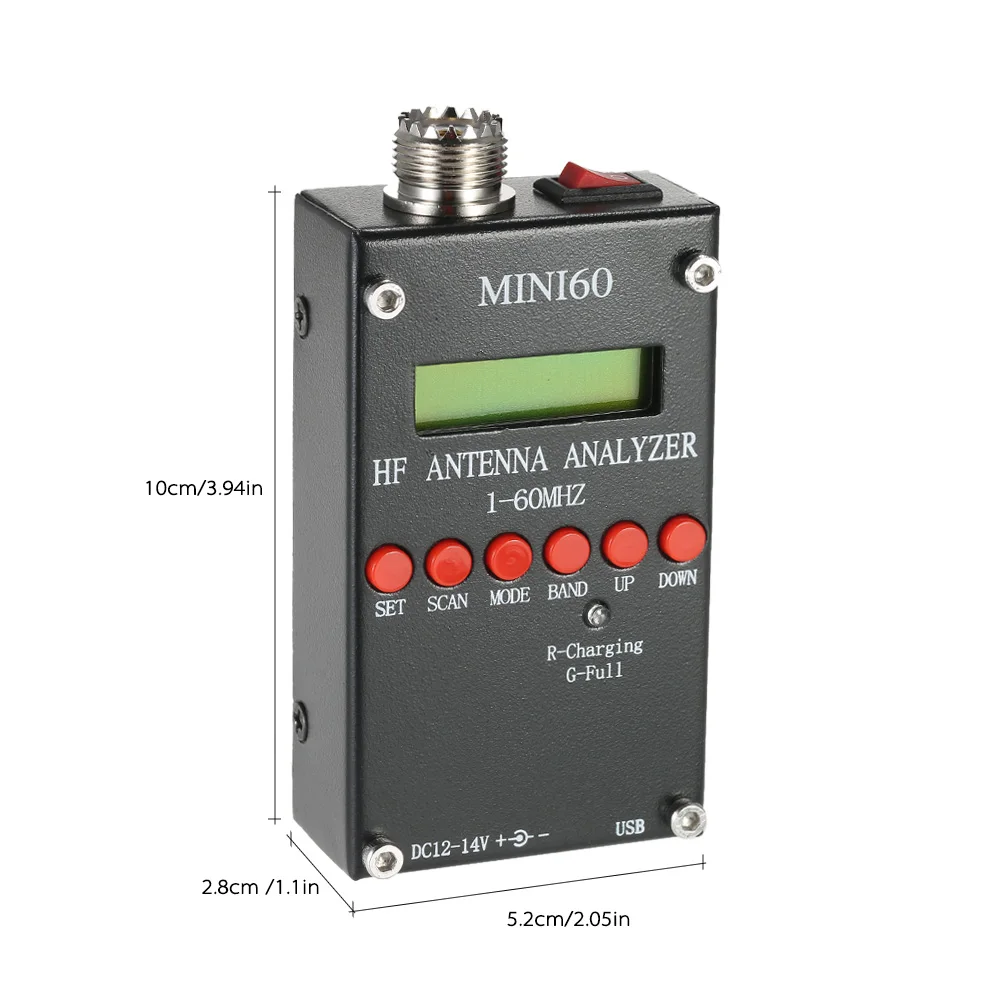

Товар Размеры: 10*5,2*2,8 см/3,94*2,05 * 1.1in
Вес изделия: 200 г/7,05 унций
Посылка Размеры: обычная версия: 11,5*7*7 см; Версия Bluetooth: 12*9*7 см
Посылка Вес: 240-252g/8,47-8,92 oz

Посылка список:
1 * анализатор антенны

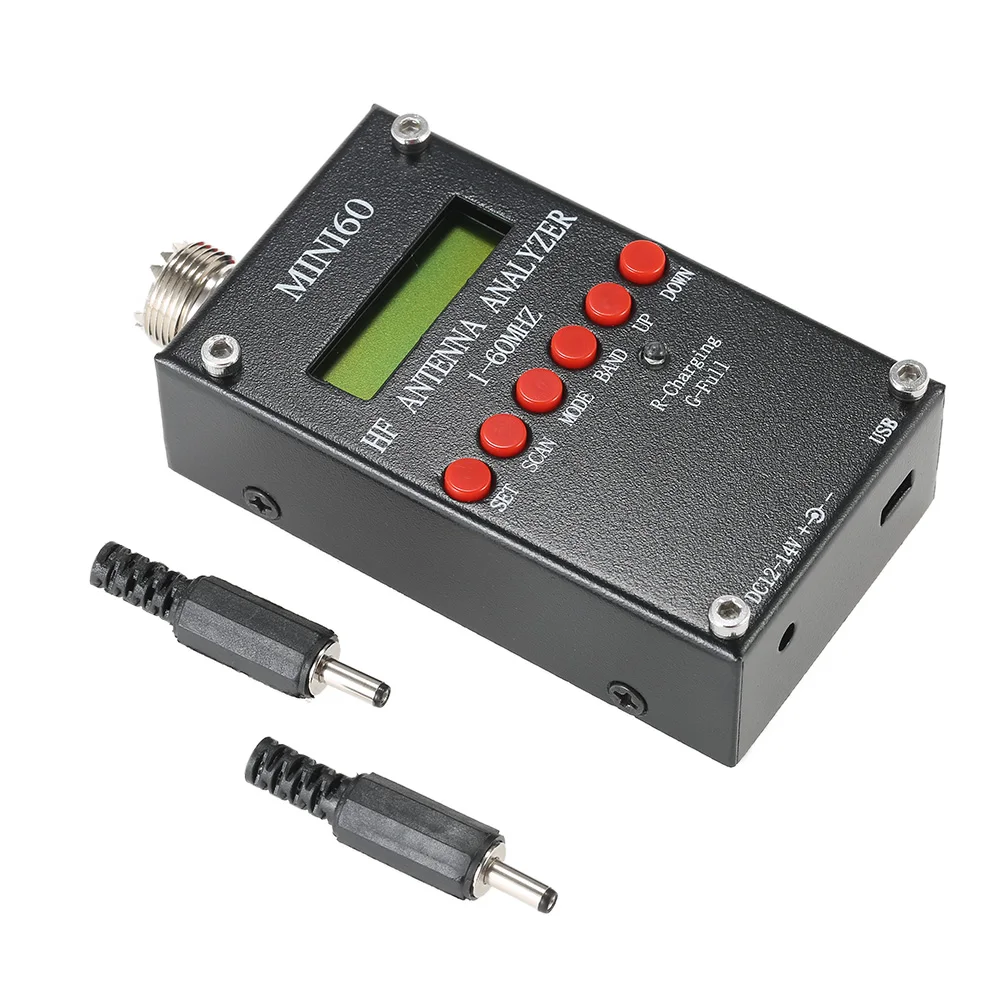

2 * адаптер
1 * модуль Bluetooth

Примечание:
Анализатор без аккумулятора!
Поддерживает Android 2,2-4,0 или новую версию; Поддерживает 3-10 дюймовый мобильный телефон и планшет; Поддерживает windows через программное обеспечение.

Программное обеспечение для Установка:
//www.dropbox.com/s/zd02wuofkmcu3od/Mini60.apk?dl=0
