Глава 1 Введение продукта

A. Краткая информация

MB10DI8RO 10Переключатель ввода и 8 модуль релейного выхода могут собрать 10 сухих или влажных контактных узлов сигнала (активный или Пассивный вход), может вводить общий анод или общий катод, и автоматически переключать полярность, без переключателя перемычки. 10 позиционный переключатель сигнал количества собранных данных через RS485 интерфейс выхода; 8 способ реле может быть управляется через MODBUS автобус; Интерфейс управления для изоляции RS485, используя Modbus-RTU, прямое прилегание PLC, DCS и отечественное различное программное обеспечение конфигурации.

Обнаружение открытого сигнала, релейный выход, источник питания, связь RS485, электрические сигналы изолированы друг от друга, что эффективно подавляет все виды серийного режима и помех общего режима, А также обеспечивает надежную работу модуля.

Две. Характеристика

1. Принятие протокола Modbus-RTU.

2. Получение сигнала, релейный выход, источник питания, RS485 связь, электрические сигналы изолированы друг от друга.

3. RS485Интерфейс вывода сигнала связи обеспечивает двойную защиту от перенапряжения и перегрузки по току.

4. Тип входного сигнала и формат связи могут быть установлены программным обеспечением.

Пять Мощность защита от обратной полярности.

6. Открытый сигнал настройки

1) При подключении к активному входу входной сигнал может также использоваться в качестве входного сигнала для общего количества Инь и Ян или входного сигнала, не нужно устанавливать перемычку, функция разворота внутренней полярности.

2) Когда установлен сухой входной сигнал контакта, до тех пор, пока короткий сигнал заканчивается до общего конца сигнала. Но пользователи должны указать, когда они покупают, являются ли они открытыми или раздельными (цена изоляции выше).

Три. Технический индекс

Проект

Параметр

Входной сигнал

1Вход канал: 10 способ сухого контакта или в любой другой влажной узел переключатель Вход

2Тип сигнала: обычная идентификация входного сигнала Инь или Ян

3Уровень сигнала: высокий уровень (10 В ~ 30 В) низкий (0 В ~ 3 В)

ЧетыреЧастота дискретизации: 1000 Гц

ПятьИзолированная защита напряжения: 1500 В

Выходной сигнал

1Выход канал: 8 способ нормально разомкнутый реле Выход

2Несущая способность: активных сопротивлений для цепи переменного тока 250V/10A индуктивные нагрузки 250V/3A

ПятьИзолированная защита напряжения: 1500 В

Связь выход

1Протокол: MODBUS-RTU

2Тип интерфейса: Изолированная связь RS485, выходной интерфейс принимает избыточное напряжение и перегрузки по току двойную защиту

3Скорость передачи данных: 1200BPS, 2400bps, 4800bps, 9600bps, 19200bps

38400bps57600bps, 115200bps.

4Паритет: Нет проверки паритета, даже проверка паритета, нечетная проверка

5Настройки: адрес модуля, скорость передачи данных, четкость бит, через настройки программного обеспечения

6Расстояние связи: 9600bps 1200 метров

СемьЗащита электрической изоляции: 1500 В

Размер модуля

Индивидуальный Размер модуля: 145 мм * 90 мм * 40 мм

Установка метод

Стандартный c креплением на рейке DIN

Рабочая среда

Температура: -10 ~ + 55 градусов C Влажность: 35 ~ 85% (без росы)

Рабочая мощность

1Напряжение питания: 10 В ~ 30 в широкий диапазон питания, с защитой от полярности

2Потребляемая мощность: менее 10 Вт

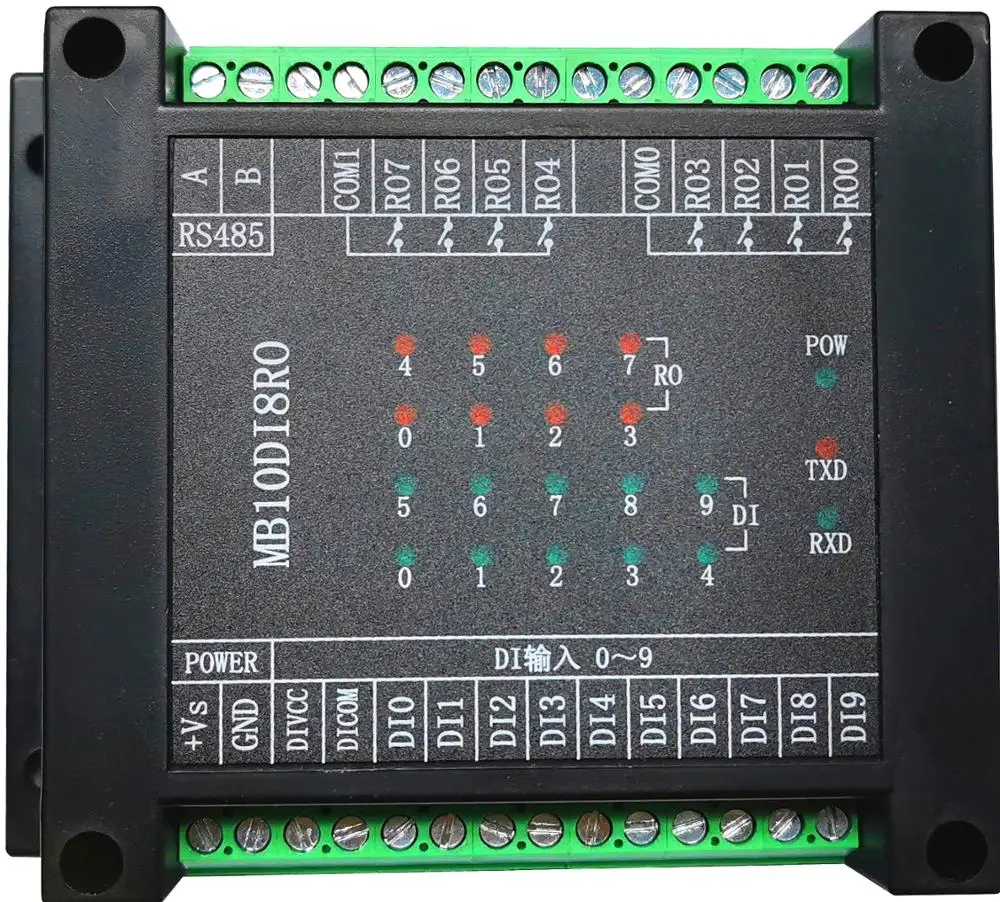

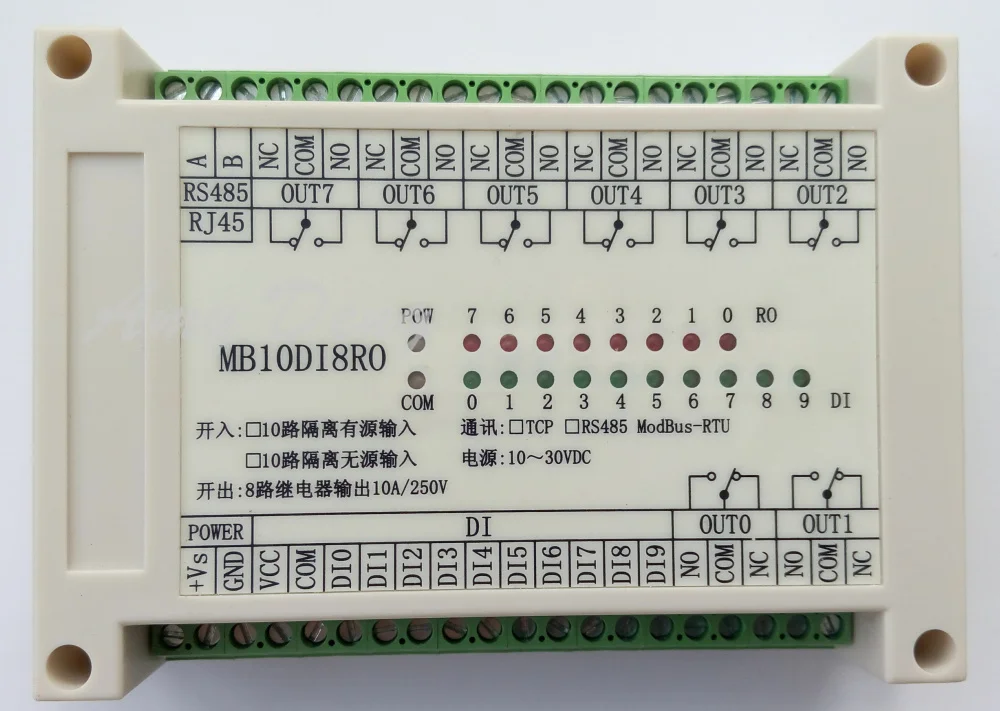

Четыре. Внешний вид изделия

Пять. Модуль периферийных Монтажная схема

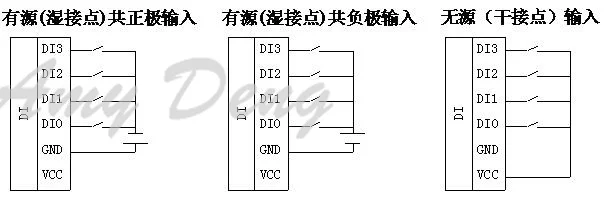

1. Переключайте входные

2. Релейный выход соединение

3. Подключение связи и источника питания

Шесть. Описание индикатора модуля и функции переключателя

1. POW/комплект;Модуль работа индикатора состояния

A.Зеленый светильник включен: модуль работает. B. Красный светильник: модули имеют параметры конфигурации для записи, необходимо перезаряжать.

2. TXD/RXD:Связь индикация состояния

A.Зеленый светильник мигает: передача данных, B. Красный светильник мигает: модуль отправляет данные

C.Зеленый светильник всегда включен: линия связи на данных + и данных-соответствует линии RS485 или соединение сломано.

3. Модуль правый переключатель сброса

1) Когда параметры связи (адрес модуля, скорость передачи данных, паритет) не знают и не могут установить связь с контактным модулем, решение заключается в сбросе параметров связи; мы используем зажим, чтобы удерживать переключатель сброса не открыт, через 5 секунд после [POW/SET] Модуль красного индикатора, отпустите переключатель сброса, параметры связи были сброшены, до тех пор, пока модуль питания после времени перезапуска, параметры связи модуля были сброшены.

2) Сброс параметров связи: Адрес: 1, скорость передачи данных: 9600bps, паритет бит: нет.

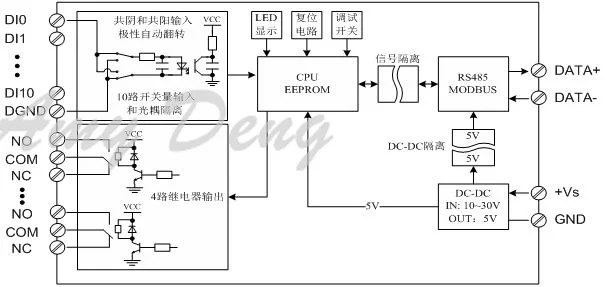

Семь. Принцип блок-схема

Восемь. MODBUSЗарегистрировать Описание

1. Модуль поддерживает код функции MODBUS

Код

Определение

Операция

0x01H

Прочтите несколько катушки регистрирует

Прочитайте значения одного или нескольких регистров катушек

0x 02H

Читается с множеством входов и регистрирует

Считывает значения одного или нескольких открытых регистров

0x03H

Прочтите несколько держать регистрирует

Считывает значения одного или нескольких холдинговых регистров

0x05H

Написать катушки регистр

Напишите значение регистра катушки

0x 06H

Запись единого регистратора

Запись данных в фиксатор

0x0FH

Напишите один или несколько регистров катушек

Запись значений для одного или нескольких регистров катушек

0x 10H

Написать несколько держать регистрирует

Запись одного или нескольких данных в фиксатор

2. Зарегистрировать определение Описание

1) Катушка регистр0x01H,0x05H,0x0FH)

Адрес

Параметр

Прочитать/Пишите

Минимальная величина

Максимальное значение

Объяснить

00001

RO0

Чтение и запись

0

-1 шт.

0

00002

RO1

Чтение и запись

0

-1 шт.

-1 шт.

00003

RO2

Чтение и запись

0

-1 шт.

2

00004

RO3

Чтение и запись

0

-1 шт.

3

00005

RO4

Чтение и запись

0

-1 шт.

4

00006

RO5

0

-1 шт.

5

00007

RO6

0

-1 шт.

6

00008

RO7

0

-1 шт.

7

2) 0x02H)

Адрес

Параметр

/

Минимальная величина

Максимальное значение

Объяснить

10001

DI0

0

-1 шт.

0

10002

DI1

0

-1 шт.

-1 шт.

10003

DI2

0

-1 шт.

2

10004

DI3

0

-1 шт.
