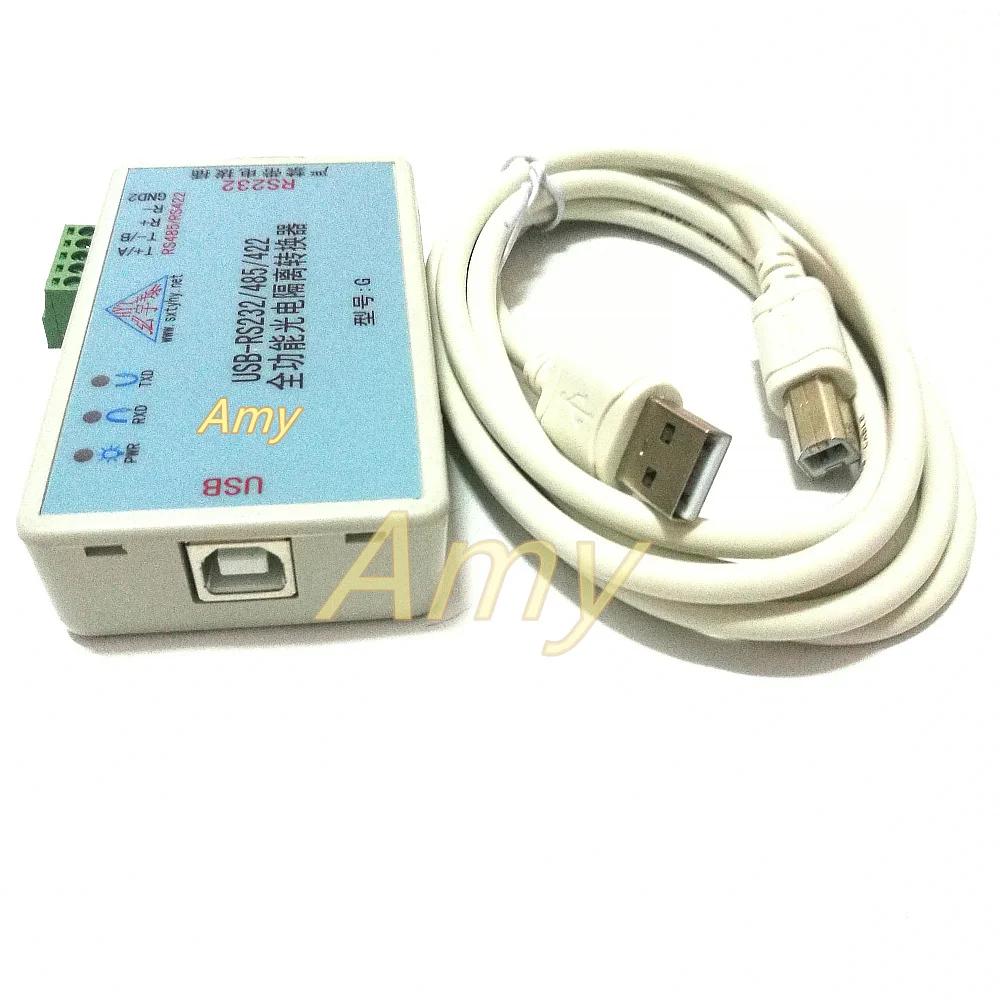

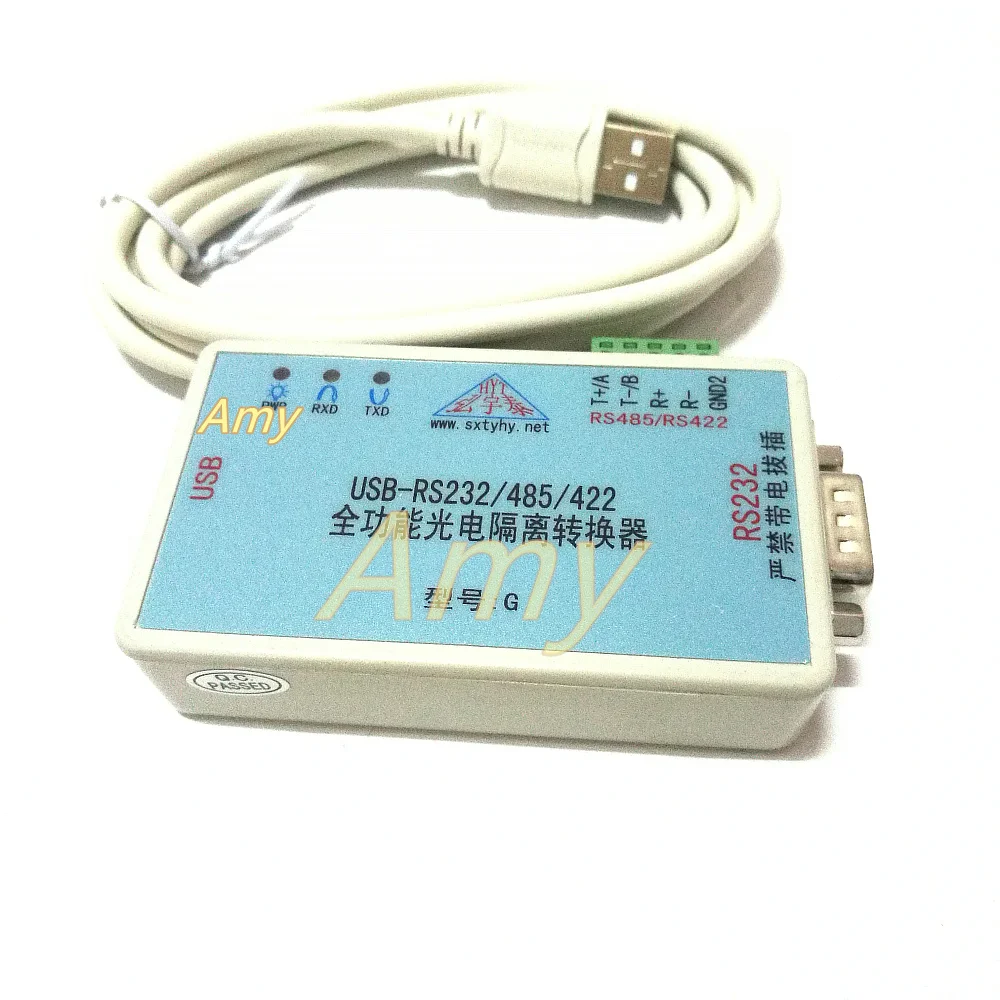

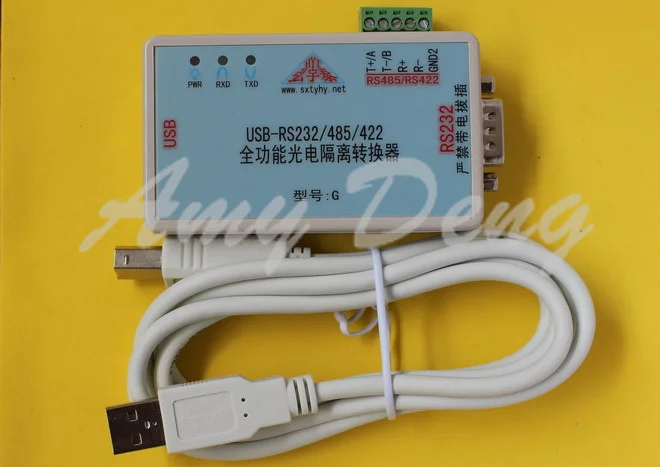

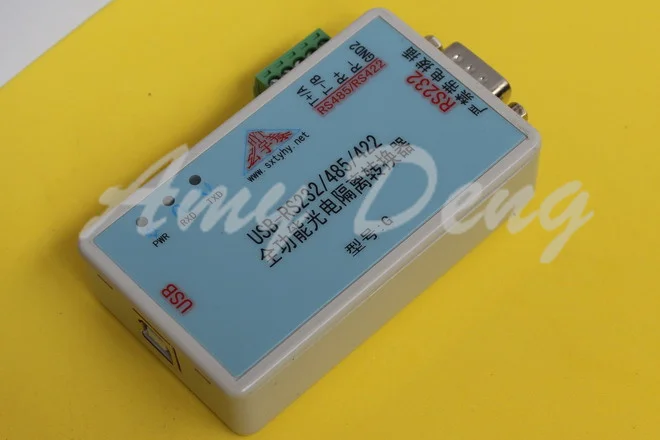

USB-RS232 (9 проводов) /RS422/RS485 фотоэлектрический изолирующий преобразователь

Модель: USB-RS232/422/485-G (реальная полная функция, полная изоляция, улучшенный DB9 pin, последовательный порт плюс полностью изолированный RS422/RS485 интерфейс связи, 600 Вт Защита от молнии, поддержка WIN7 8, wince, linux)

Этот продукт полностью разработан в соответствии с промышленными стандартами, 1.Чип чашки с использованием британского оригинального чипа FT232RL, совместимость супер, скорость связи может быть 3 м;2.RS422/RS485 Интерфейс чип выбирается из промышленный чип VP3085, дальность связи может достигать 1,2 км при промышленной сфере анти-помех производительности; 3.RS422/RS485 выходной интерфейс принимает высокоскоростную оптопару 1500 В фотоэлектрическую изоляцию и 600 Вт молниезащиту, может эффективно предотвратить RS422/от шины RS485, lightning, всплеск и Электростатическая разность потенциалов на повреждение компьютера; 4.Интерфейс RS232 поддерживает высокоскоростную фотоэлектрическую изоляцию 1500 В с использованием DC-DC модуля питания + usb-порта 5 В с преобразователем питания + 12 В с портом RS232, напряжение порта + 12 В, чип интерфейса RS232 используется для чипа материнской платы последовательного компьютера GD75232, очень хорошая способность вождения.Работа и электрические характеристики точно такие же, как у последовательного порта RS232 на рабочем столе. Он может выполнять аппаратные операции ввода/вывода напрямую, как для программистов приложений, как при получении доступа к физическому порту RS232. Поддерживает большинство устаревших кабелей программирования PLC, которые могут подключать различные традиционные кабели программирования RS232 с PLC-коммуникациями. Пока Серийный порт компьютера поддерживает кабели программирования и оборудование, конвертер поддерживает.

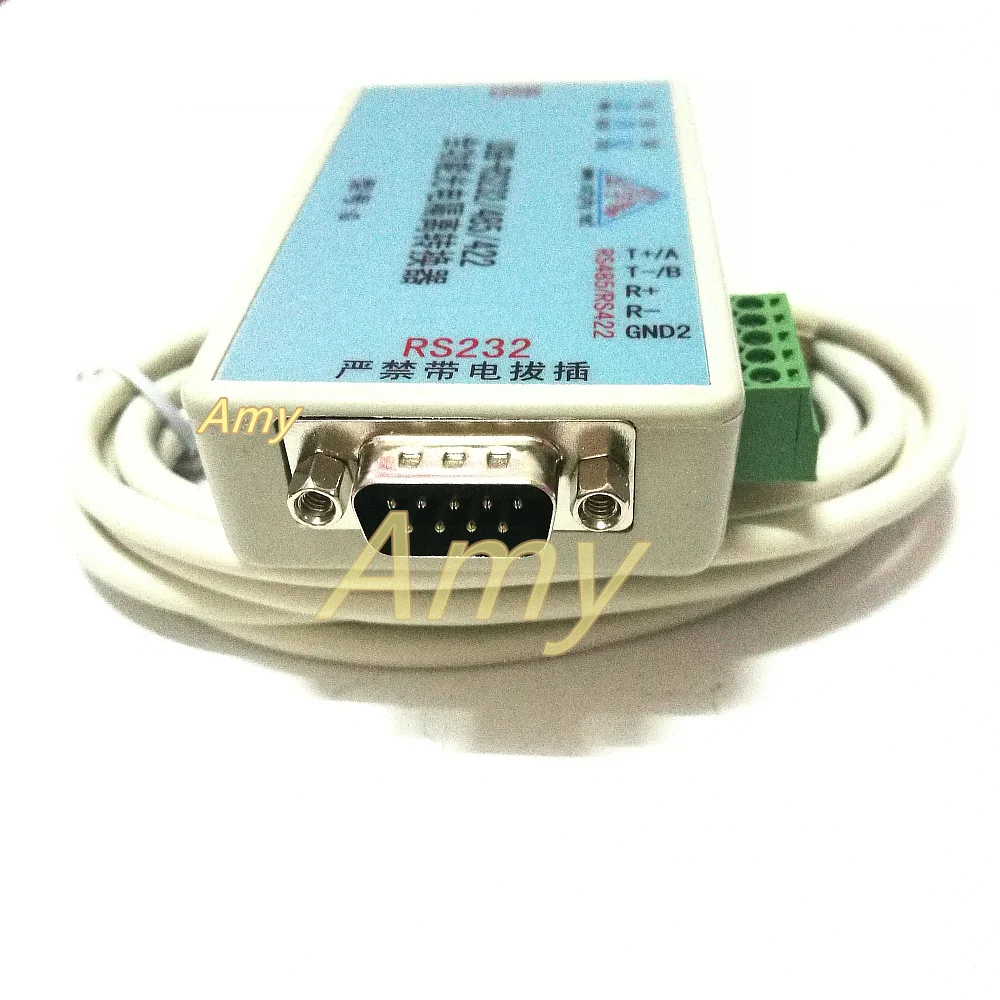

Контакты интерфейса RS232 расположены следующим образом:

1 ---------- DCD (вход)
2 ---------- RX (получение)
3 ---------- TX (отправка)
4 ---------- DTR (выход)
5 --- GND2
6 ---------- DSR (вход)
7 ----------- RTS (выход)
8 ---------- CTS (вход)
9 ---------- RI (вход)

RS422/RS485 терминалы расположены следующим образом: (этикетки продукта отмечены)

1 --------- T + (A) RS422 отправляет положительный конец/RS485 D + (A)
2 --------- T- (B) RS422 отправляет отрицательный конец/RS485 D- (B)
Положительный конец 3 ---------- R + RS422 приемника
4 ---------- R- RS422 получает отрицательный конец
5 --- GND2

Питание: нет внешнего источника питания, источник питания через USB;

Встроенный изолированный источник питания постоянного/постоянного тока, + 5 В блок питания, преобразующий usb-порт + 12 В источник питания в порт RS232, USB терминал и RS232/RS422/RS485 терминал полная фотоэлектрическая изоляция, обеспечивает надежность безопасности связи

Чип интерфейса RS232 используется для чипа материнской платы последовательного компьютера GD75232, очень хорошая способность вождения.
Системные требования: ПоддержкаWindows/2000/XP/Vista, Win7, Win8, Linux, Mac, OSОперационная система версия;
Стандарт интерфейса: соответствует стандарту A/EIA RS485/RS422/232;
Поддержка диапазона скорости передачи данных: RS232 300bps-120kbps; RS485/RS422 300bps-1Mbps;
Он полностью соответствует стандарту USB2.0, совместим с USB1.1;
Поддержка RS--232 стандартного интерфейса DB9 pin 9
Установка драйвера проста, совместима со всеми сериями (RS--232) высокоскоростное оборудование передачи данных, преобразование
Поддержка удаленного пробуждения и управления питанием;
Поддержка автоматическое подтверждение установления связи соглашения
Поддержка штепсельной вилки и горячей вилки (USB конец);
Рабочий режим: полный дуплекс асинхронный;
Использование окружающей среды: от-25 до 70 градусов Цельсия, относительная влажность от 5% до 95%;
Носитель передачи: витая пара или экранированный провод;
Расстояние передачи: соответствует стандарту A/EIA RS485/RS422/232;
Защита интерфейса: фотоэлектрическая Изоляция Напряжение: 1500 В; 600 Вт + 15 кВ, защита от перенапряжения, Электростатическая защита
Он предназначен для подключения высокопроизводительного оборудования Moden и PDA, может быть серией PLC, SCM и другого промышленного оборудования, медицинского оборудования, оборудования связи и так далее.
1,5 м длинный USB линия распределения
Размер корпуса: 85*50*22 мм;
-Вес: 35 г;

Светодиодный дисплей передачи данных (многие Дисплейные компании использовали, почти все производители совместимы с контрольной картой, после тестирования очень хороши);
Машина PLC считывает и записывает данные;
Контроль считывания данных и контроль PTZ;
Электрический контроль для домашнего интерьера;
Система контроля доступа; Смарт-карта;
Все виды инструментов промышленной автоматизации;
Плата за парковку автобуса;
Система посещаемости персонала столовой;
Шоссе платной станции; Атм; И т. Д.

Специализируется на использовании ноутбука или настольного компьютера без 9 pin (последовательный порт) на компьютере, этот продукт полон фотоэлектрической изоляции, полной функции, 9 pin последовательный сигнал усилен, И добавьте интерфейс связи RS422/RS485 в фотоэлектрическую изоляцию. В промышленной области тестирования, отладка более удобна и безопасна.
