Многофункциональная макетная плата Rich UNO R3 Atmega328P для Arduino с модулем MP3 /DS1307

Многофункциональная макетная плата Rich UNO R3 Atmega328P для Arduino с модулем MP3 /DS1307

Описание продукта:

Примечание 1:Вы можете перейти по ссылке google drive, чтобы посмотреть видео и скачать документы:

Google Диск://drive.google.com/drive/folders/0B6uNNXJ2z4CxaXFpakMxR0p1Unc?usp=sharing

Примечание 2: Потому что в комплектеБатарея и магнитной застежкой, Он может быть отправлен только  Почта Сингапура/Почта Швейцарии или DHL, Если вы выбралиПочта Китая заказной авиапочтой/ePacket/ AliExpress премиум доставка или EMS , Посылка будет отправлена Почта Сингапура/Почта Швейцарии или DHL.

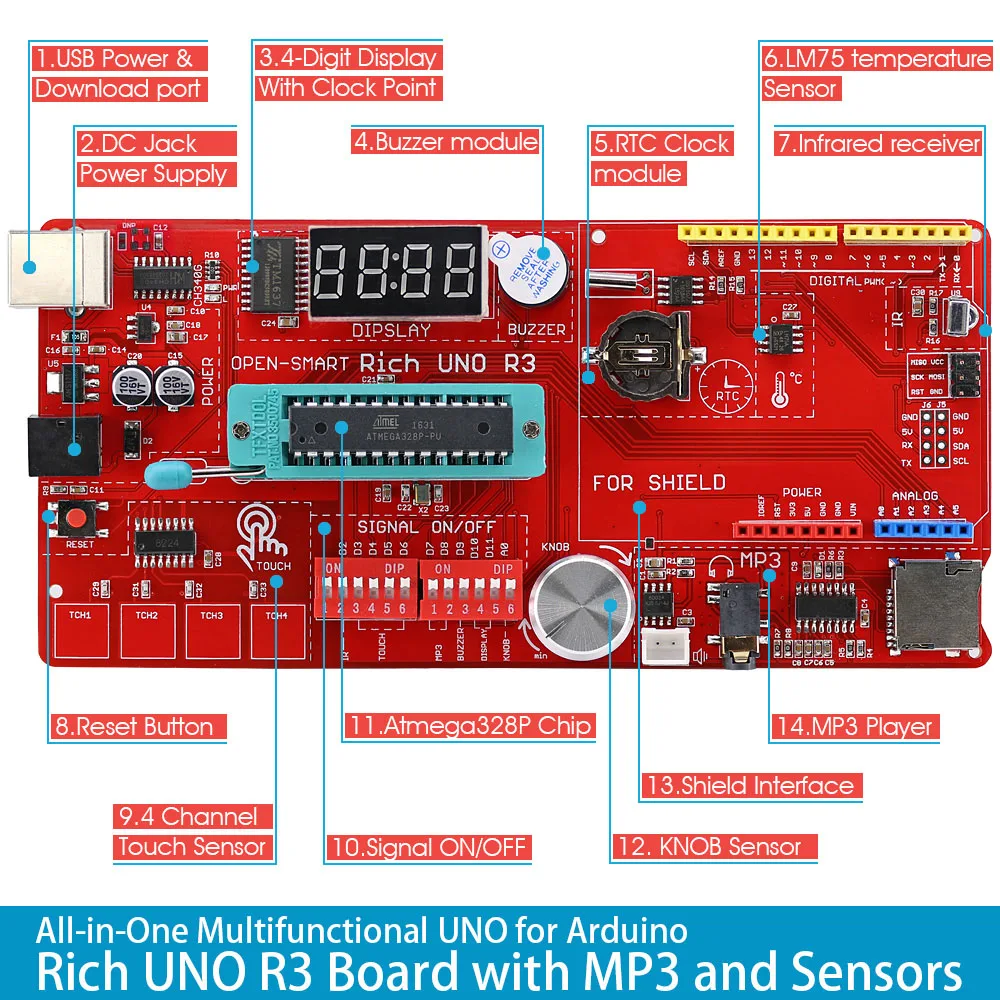

Совместимость с Ar duino UNO R3, OPEN-SMART Rich UNO R3-это разработочная плата ATMEGA328P с богатыми периферийными устройствами. Периферийные устройства включают в себя 4 цифры дисплей, DS1307 часы, LM75 датчик температуры, инфракрасный приемник, серийный, MP3 плеер, угол поворота сенсор, 4-канальный сенсорный датчик. Аппаратные ресурсы очень богаты, не нужны провода DuPont, и использование очень простое. Он очень подходит для учащихся Ar duino.

Комплект содержит tf-карту, динамик, аккумулятор CR1220, инфракрасный пульт дистанционного управления, и это необходимые аксессуары для MP3,DS1307, инфракрасного приемника.

4 цифры дисплей: 4 цифры по ценам от производителя труба на солнечных батареях (0,36 дюйма), которая может отображать часы точка, она нуждается в D10/D11 штырями для того чтобы контролировать и отображать целое,», будильник, секундомер, счет и так далее.

Часы DS1307: на основе высокоточного модуля часов в реальном времени DS1307, интерфейса I2C, адрес 0x68.

Датчик температуры LM75: датчик температуры интерфейса I2C, не только может измерять температуру, но также может установить температуру защиты температуры, адрес 0x48.

Инфракрасный приемник: Используйте D2 pin, он может получить модулированный инфракрасный сигнал 38 кГц, который отправляется модулем ИК-передатчика и демодулировать его на логический уровень, И он может завершить инфракрасный пульт дистанционного управления с помощью программы кодека.

Серийный MP3: модуль MP3-плеера основан на высококачественном MP3 музыкальном чипе, используйте D7 / D8 pins для последовательного порта программного обеспечения, вы можете отправлять команды для переключения песен, измените режим громкости и воспроизведения и другие операции.

Угол поворота сенсор: 10K ohm регулируемая ручка потенциометра датчик угла поворота, используйте A0 ПИН-кода, используется для MP3, регулировка громкости, 4-разрядный регулировка яркости дисплея.

4-канальный сенсорный датчик: емкостный сенсорный переключатель, только при касании соответствующего положения пальцами, модуль соответствующего штифта (D3 / D4 / D5 / D6) выводит на высокий уровень, В противном случае выход низкий.

Особенности:

-Применение UNO загрузчика

-Он на 100% совместим с программой UNO R3, расширительные щиты, IDE.

-Используйте через отверстие разъем USB типа B, в соответствии с UNO R3, прочность и длительный срок службы.

-Вы можете сжечь программу с помощью кабеля типа A-типа B.

-Встроенный предохранитель 500 мА для защиты питания от usb-порта и разъема постоянного тока одновременно.

-Чип драйвера USB интерфейса: CH340G, совместим с win7, win8, linux, MAC OS.

-Микроконтроллер: Atmel ATmega328P

-Рабочее напряжение: 5 В

-Логическое напряжение IO: 5 В

-Рабочий ток: 500 мА (макс.)

-Цифровые контакты ввода/вывода: 14 (из которых 6 обеспечивают выход ШИМ)

-Флэш-память: 32 КБ, из которых 2 КБ используется загрузчиком

SRAM: 2KB

-EEPROM: 1KB

-Частота часов: 16 МГц

-Встроенный DIP-переключатель, вы можете отключить соединение между периферийным модулем на плате и Atmega328P.

-Встроенный ArИнтерфейс duino Shield, можно подключить совместимый расширительный щит.

Фото

1 x плата

1 х USB кабель (50 см)

1 x tf-карта (256 Мб)

1 x CR1220 кнопочный аккумулятор (40 мАч)

1 х Выступающие

1 x инфракрасный пульт дистанционного управления (с одной батареей CR2032)
