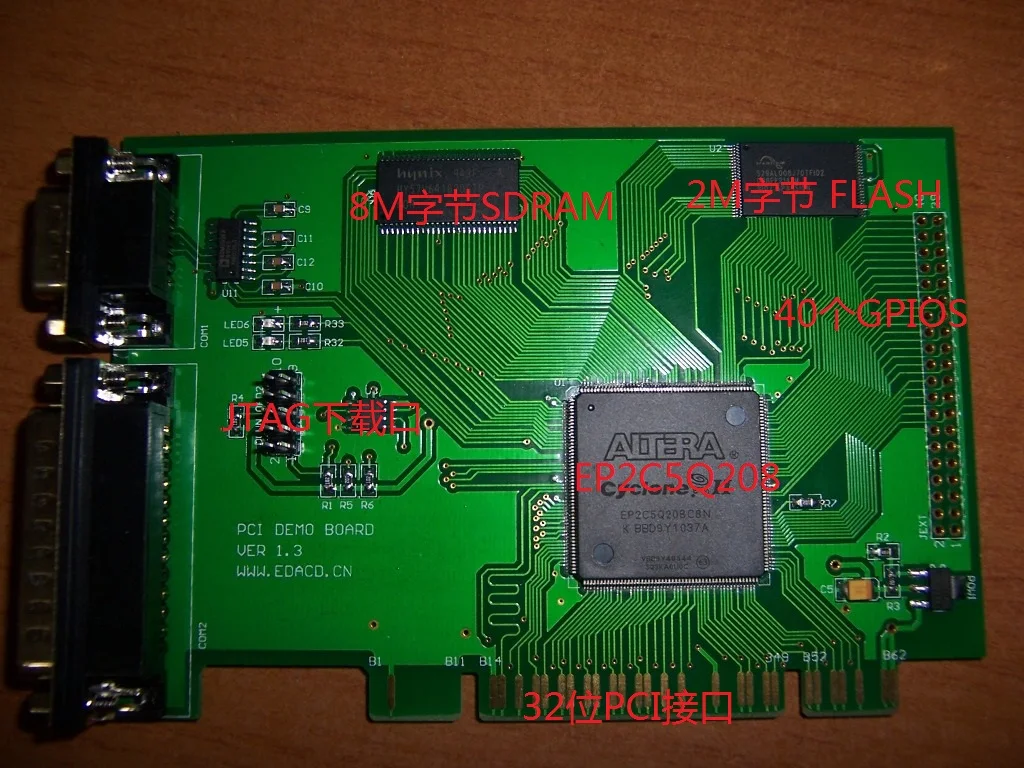

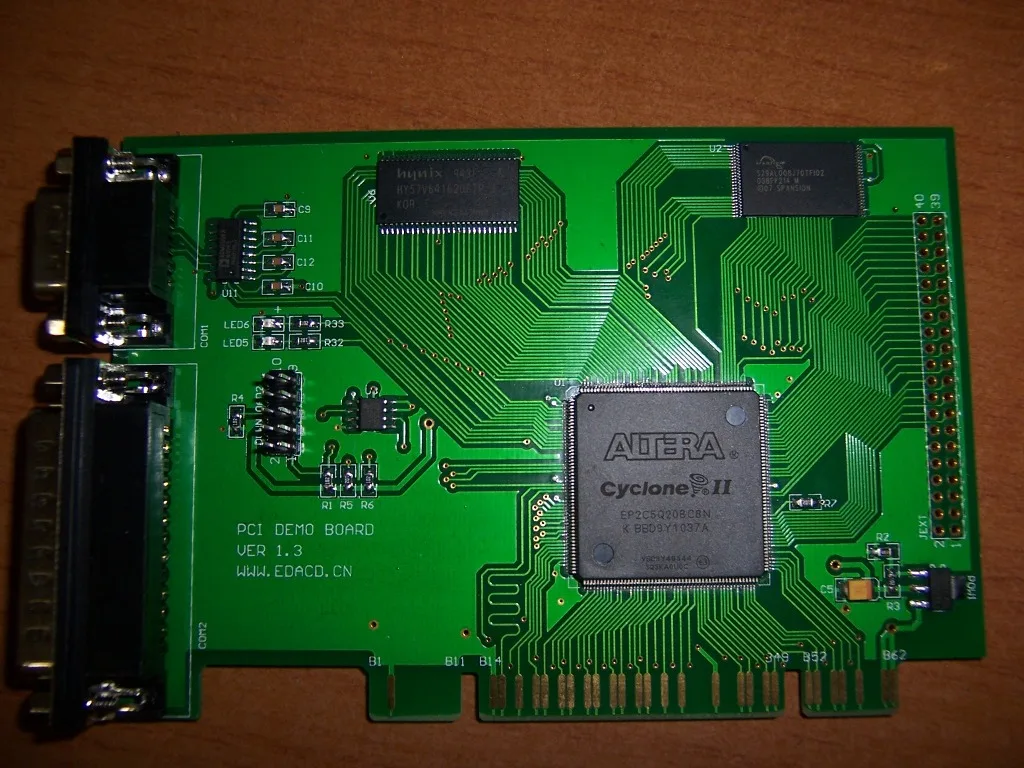

S1300 PCI FPGA плата разработки с использованием интерфейса PCI, удобный для самостоятельного развития,
Пользователи могут проектировать свои собственные патч-панели приложений, такие как внешний сбор данных A / D,
Обработка изображений и Другие Системные приложения, без необходимости слишком большого понимания интерфейса PCI.
Плата разработки совместима с конструкторской доской FPGA Fire нож «дракон» иридиевой элемент, и цена очень дешевая.
Основной чип FPGA использует новую серию ALTERA компании CYCLONE FPGA,
EP1C6Q240C8 (стандартная конфигурация) / EP1C12Q240C8, емкость 6000/12000 логических макро единиц соответственно,
Эквивалент к стандартному 150000/30 миллионов логический, скорость до 8 лет, после того, как в обработке данных скорость может достигать 100 МГц,
Может поддерживать разработку системы NIOS2 с ядром ALTERA SOPC, окружение разработки NIOS2
Исполняемые файлы могут быть загружены через интерфейс PCI к макетной плате для вспышки;
Бесплатные ALTERA QUARTUS2 4,1 и NIOS2 1,01 инструменты разработки CD;
Плата разработки поддерживает режим загрузки AS и PS, с платформой разработки бесплатно ALTERA
BYTEBLASTER 2 загрузите кабель для пользователей;
Предоставление руководства по разработке процессора NIOS2 и технической поддержки;

Для интерфейса PCI материнской платы внешний интерфейс шины поддерживает 8,16, 32-разрядный шины данных, может быть напрямую и Процессор,
SDRAM, FIFO, чип внешнего интерфейса и другое оборудование напрямую подключено.
Ниже приведен внутренний IP основной интерфейс FPGA development board:
Шина PCI 2,2 стандарт, 32-разрядный автобус, полностью VHDL исходный код предназначена для обеспечения;
Поддержка конфигурации шины PCI чтение, настройка записи;
Поддержка PCI bus IO read, IO write;
Поддержка PCI bus BUS MASTER read, BUS MASTER write;
Поддержка внутреннего прерывания DMA и генерации внешнего входного прерывания шины;
Поддерживает два пространства PCI IO, Размер 256 байт;
Поддерживает пространство памяти PCI, размер 4M байт;
Поддержка доступа к PCI burst, длина лопасти от 8 до 128, длина двойного слова;
Пользователи могут определить свой собственный идентификатор устройства и идентификатор производителя;

1 Процессор NIOS2 для тестирования пользователя;
1 FPGA внутренний 16C450 Серийный порт, полностью VHDL ядро предоставляется;
1 группа 4MX32 бит SDRAM, максимальная емкость для поддержки 64MX32 бит SDRAM интерфейс, полный VHDL
Исходный код интерфейса ядра SDRAM;
1 группы 16-бит флэш-памяти (29LV800BB), 1 м байт, а также может быть расширена до 32 бит,
Флэш-память до 16 м, полностью VHDL исходный код предназначен для обеспечения NIOS2 ЦП загрузки программы;
4-канальный выход переключателя, открытый коллекционный выход, 500ma приводной ток, масштабируемый
До 64 выходов переключателя;
4-канальный цифровой вход переменного тока, оптической изоляцией вход переменного тока, может быть увеличена до 64 входного сигнала;
1 7-сегментный цифровой дисплей выходное, обеспечивая прямая функция отображения, дружественный FPGA развитию
И отладки;
4 Светодиодный индикатор состояния, который обеспечивает отладку и тестирование использования,
Предоставляется исходный код ядра VHDL;
2 ключа ввода, чтобы обеспечить внешний вход прерывания функции тестирования для пользователей для тестирования и отладки использования;
Внешний Стандартный 32-битный шины данных, обеспечивая dma передача данных потенциала;

Вышеуказанные функции обеспечивают интерфейс PCI для доступа и работы, обеспечивая DOS, WINDOWS98 / WINDOWS
2000 WDM драйвер и программа тестирования исходный код.


С FPGA development board free QUARTUS4.1 и NIOS2 1,01 development tools CD, а также
ALTERA BYTEBLASTER 2 скачать кабель один;
Плата разработки поддерживает режим загрузки AS / PS;


Производительность и совместимость, тестирование стабильности
Плата разработки PCI-E протестирована на следующем ПК-совместимом и работает нормально:
Тест производительности с использованием максимального цикла передачи, каждый DMA Размер блока 512K байт, согласно среднему потоку 5 секунд, рассчитанный на 1

Сколько раз блок DMA переносится.
Материнская плата памяти процессора Чипсет операционная система DMA чтение DMA запись
P4 2,66G 512M DDR 915P 533 FSB WIN2000 / XP 112M байт/сек 89M байт/сек

Область применения:

Сбор данных, a / d, d / a преобразование данных, обработка данных
Многоканальное расширение 232/485, без внешнего 16c550, максимум 1k50 может обеспечить шесть последовательных портов,
Внутренний 16c550 fifo до 1k байт;
Многоканальный цифровой вход/выход расширения, может быть расширен до 64 дороги;
Буферизация данных Pci, шифрование данных;
Промышленное управление;

Http:/www.mbm-chip.com
