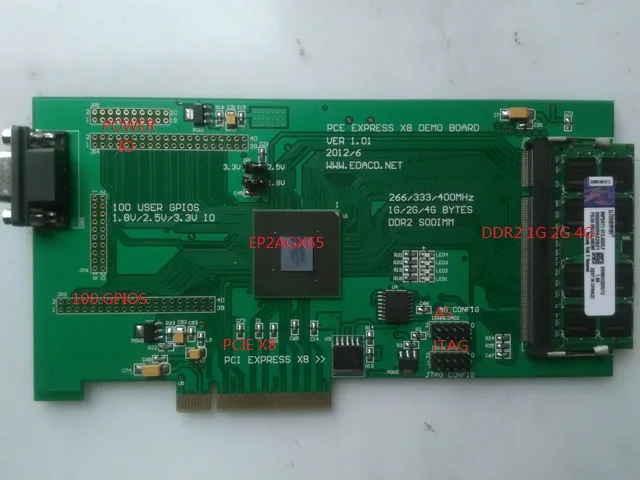

S5800PCI-EX8 платформы разработки основные спецификации оборудования:
FPGA: EP2AGX65DF29C6 прибор скорости также является необязательным-4-5 высокоскоростными устройствами. FPGA обеспечивает PCI-EX8 жесткий IP, PCI-E протокол 1,1 для достижения физической слой и передачи данных протокол, пользователям необходимо только дизайн PCI-E протокол TLP (передача данных слой) и прикладной уровень, упрощение инструкция дизайн. Компьютерная шина PCI-E физический уровень и канала передачи данных по жестким IP, не занимает ресурсы FPGA, стабильный и надежный.
DDR2 SDRAM (синхронное динамическое ОЗУ DIMM модуль: стандартный 200-pin DDR2 SDRAM (синхронное динамическое ОЗУ ноутбук модуль памяти, может обеспечить 1G, 2G (стандартная конфигурация), 4G байт объема памяти, может достичь 133 (скорость устройства-6) / 166 (скорость устройства-5) / 200 (скорость устройства-4) МГц тактовая частота, Может достичь минимального 2,13G байт/секундный прилив скорости чтения и записи.
80 пользователя GPIO вход и выход: Поддержка ввода-вывода напряжения 3,3 V, 2,5 V, 1,8 V и 1,5 V, поддержка LVDS вход и выход.
JTAG и как порт загрузки: Поддержка отладку онлайн-отладки и подборка функция загрузки, EPCS16 конфигурации устройство для удовлетворения EP2AGX65 требования.

S5800PCI-EX8 платформы разработки основной программный Технические характеристики:
PCI-EX8 жесткий IP: был создан путем FPGA внутренней аппаратуры, не занимает ресурсы FPGA, для того чтобы достигнуть PCI-E протокол физического уровня и канала передачи данных, Стабильная и надежная, В передача данных уровень и прикладной уровень интерфейса с помощью AVALON ST интерфейс.
Компьютерная шина PCI-E передача данных слой: полный VHDL исходный код дизайн, для того чтобы достигнуть PCI-E протокол передача данных слой (TLP слой), поддержка чтения, устройство чтения карт памяти записи, DMA чтения, DMA запись в память, DMA памяти читать в комплекте, устройство чтения карт памяти читать завершение несколько TLP формата пакета, Полезная нагрузка загрузка данных Размеры поддержка 4 до 256 байт автоматически переменной, интерфейс с помощью AVALON ST интерфейс, непосредственно подключенный к FPGA PCI-E жесткий IP интерфейсом.
Инструкция по применению слой: полный VHDL исходный код дизайн, поддержка 64-разрядных FIFO интерфейс входа и выхода, 32-битный SLAVE памяти карты чтения и записи интерфейс, поддержка внешнего прерывания входного сигнала.
DDR2 чтения и записи (дюймы): полная VHDL исходный код дизайн, управление ввода и вывода данных на ALTERA Стандартный DD2 SDRAM (синхронное динамическое ОЗУ) IP, для того чтобы достигнуть передачи данных и кэш-память, функция.
Драйверы и тестовые программы: драйвер и платформы разработки приложений с помощью VC6 платформы разработки, DDK средств разработки программного обеспечения для поддержки, драйверов и приложений Полный исходный код дизайн, поддержка DMA чтения и записи, распределение памяти чтения и записи, прерывания функция ввода. Драйвер поддерживает DMA чтения и записи тест производительности, данных DMA проверка и хранения данных файл функция. Привод и испытания, используя драйвер WDM структура, поддержка WIN2000, XP, WIN7 и другими операционными системами.

S5800 PCI-E с высокой скоростью передачи данных: платформы разработки Внутренний порт схема выглядит следующим образом:


В S5800 PCI-EXPRESSX8 развития набор платформы включает в себя следующее:
S5800 PCI-E x8 платформы разработки оборудования схема;
1G байт DDR2 SDRAM (синхронное динамическое ОЗУ ноутбук оперативной памяти;
ALTERA BYTEBLASTER2 скачать линии;
ALTERA QUARTUS2 13,1 платформы разработки Установка компакт-дисков;
DDK и driverworks драйвер средств разработки программного обеспечения компакт-дисков;
FPGA внутренний исходный код дизайн и руководство по использованию и описание;
Драйвер Полный исходный код дизайн и руководство по использованию и описание;
S5800 Принципиальная схема и библиотеки PCB дизайна;

Производительность и совместимость, после испытания стабильности
PCI-E Совет по развитию тестируется на следующий ПК-совместимые и включен в обычном режиме:
Тест производительности при помощи максимальный цикл передачи, в связи с чем каждый размер блока DMA 512 Кбайт, в соответствии с средний поток 60 секунд, рассчитывается по количеству seconds to передачи Кол-во блока DMA расчет. Воздействие PCI-E производительность в дополнение к DMA размер блока, PCI-E нагрузки (загрузка данных), а также влияют на показатели чтения и записи. Обычным PC чипсет поддержка 128 байт DMA чтения и записи Полезная нагрузка, 128 байт Полезная нагрузка DMA чтения и записи коэффициент использования 82%, небольшое количество ПК чипсете Поддержка 256 байт DMA чтения и записи Полезная нагрузка, вы можете открыть внутри CMOS, улучшить показатели чтения и записи, 256 байт Полезная нагрузка DMA чтения и записи коэффициент использования 91%.
Данных DMA нагрузка составляет 128 байт исполнения:
Процессор операционная система DMA прочитал (хост памяти на карту) DMA записи (карточка для хост-памяти)
CORE-I3 XP 583 Mбайт/сек 1362 Мбайт/сек
Ядро E7200 XP 538 Mбайт/сек 1279 Mбайт/сек

Данных DMA нагрузка составляет 256 байт исполнения:
Процессор операционная система DMA прочитал (хост памяти на карту) DMA записи (карточка для хост-памяти)
CORE-I7 XP 690 Mбайт/сек 1693 Mбайт/сек
AMD965 XP 733 Mбайт/сек 1465 Мбайт/сек


S5800 PCI-EX8 платформы разработки Применение:
Промышленная система сбора и обработки данных, a / d, ljrevtyns ghjnbd frwtgnf преобразования данных, обработка данных
Высокоскоростной с высоким разрешением видео система сбора и обработки данных, 1080P Запись видео в режиме реального времени дисплей;
С высокой скоростью передачи данных: амортизации, с высокой скоростью передачи данных: шифрование
Высокоскоростная Промышленная управление;
