Описание продукта:

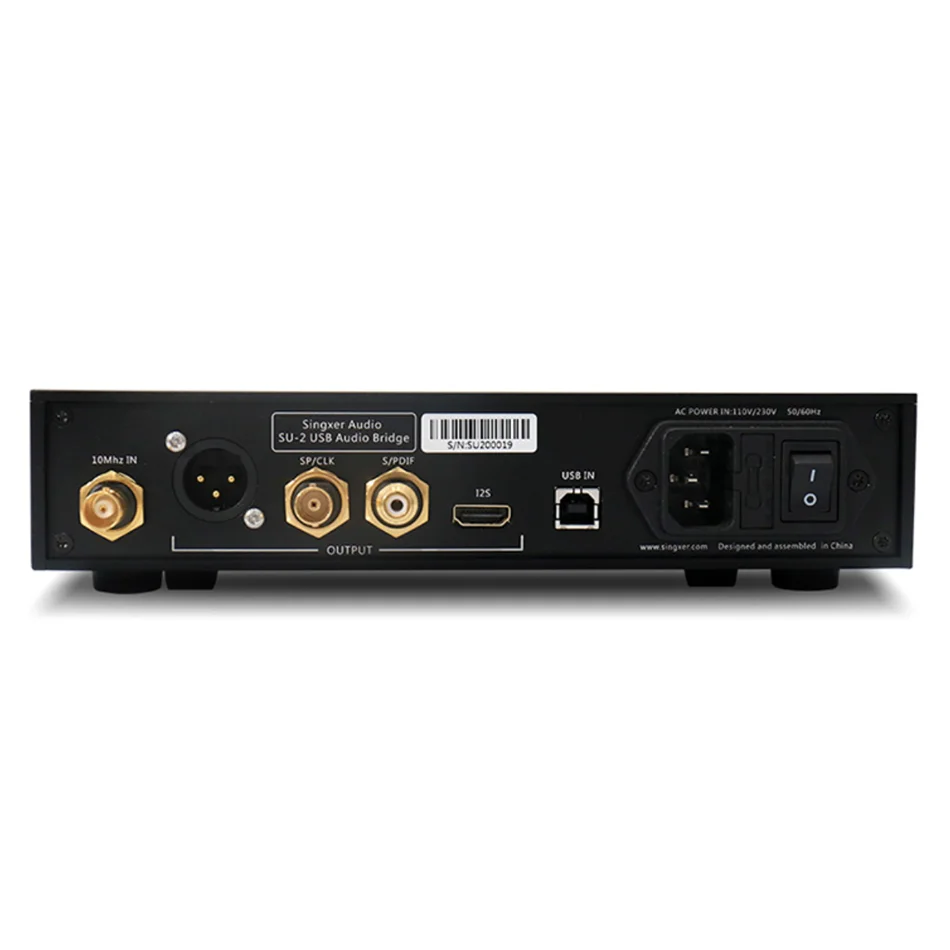

Цифровой интерфейс SU-2-это высокопроизводительный цифровой аудиоинтерфейс USB. Микропроцессор с новейшим рычагом Cortex-M4, так как ядро используется в качестве основного управления частью данных USB. SU-2 использует самостоятельно разработанную сверхнизкую систему часов дрожания (серия ACCUSILICON's AS-318B, которая достигает сверхнизкого дрожания на уровне femtosecond). Большой объем FPGA служит ядром обработки цифровых аудио данных и имеет стандартный входной интерфейс USB2.0. Богатый выходной интерфейс, включая сбалансированный выход XLR AES, коаксиальный RCA и BNC, интерфейс I2S с выходным разъемом HDMI, идеальный мастер-часы и слово часы (WCLK) выход. SU-2 поддерживает внешний вход часов 10 МГц, используя общий Входной Импеданс 50 Ом.

SU-2-это не только интерфейс USB, он также может использоваться в качестве самостоятельного продукта master clock.

1. При использовании в качестве независимых мастер-часов, он может выводить слово часы 44,1 K-384K, или выводить мастер-часы 22,5792 Mhz-49,152 Mhz. (Если устройство не подключено к USB, оно по умолчанию будет использоваться в качестве главного часового устройства) 2. При использовании внешнего часового ввода 10 МГц, он также может использоваться в качестве преобразователя частоты; Поддержка 10 МГц до 44,1 K-384K word clock, или выход 22,5792 Mhz-49,152 Mhz master clock. SU-2-это новый архитектурный интерфейс USB, разработанный нами для замены оригинального SU-1; Частота дискретизации PCM поддерживает до PCM 768K, а DSD поддерживает до DSD1024. Используя большой FPGA в качестве ядра обработки, мы децентрализовали некоторые технологии алгоритма FPGA флагманского интерфейса SU-6 к SU-2; свое положение в середине высшего класса, интерфейс в основном используются следующие три уникальные технологии: 1. Технология полной изоляции (изоляция земли), с использованием чипа полной изоляции 150 Мбит/с, Может быть полностью изолировать помехи от ПК; 2. Синхронизации данных с различных источников технологии и FPGA технологии формовки придайте кисти прежнюю форму в I2S сигнал после того, как изоляция; Устраняет добавка дрожания доставленное чип изоляции; 3. Самостоятельно разработанные Система часов, используя accusilicon высокопроизводительный кварцевый генератор, низкий уровень фазового шума, низкое дрожание; Вы также можете выбрать внешний 10 МГц, будильник, поддержка различных атомных часов, постоянная температура с украшением в виде кристаллов, gpdso входного сигнала.

Этот продукт поддерживает Два виды питания переменного тока, напряжение, 230V и 115V соответственно. Просим тщательно выбирать одежду Вольт подходит для напряжение в вашей стране. Драйвер был обновлен в июне 2019 года. Самая последняя версия V4.67. Последнюю версию драйвера поддерживает DSD1024 и DSD родной режима.

Технические показатели:

Частота дискретизации, поддерживаемая каждым выходным интерфейсом: PCM: 44,1 кГц, 48 кГц, 88,2 кГц, 96 кГц, 176,4 кГц, 192 кГц, 352,8 кГц, 384 кГц, 705,6 кГц, 768 кГц [в тех случаях, когда I2S из прочного алюминия всех частотой дискретизации, S / PDIF поддерживает до 384 кГц, DOP128] 2,8 МГц (DSD64)-DOP, 5,6 МГц (DSD128)-(DOP), Родной 11,2 МГц (DSD256)-DOP, 22,5792 МГц (DSD512)-DOP, 45,1584 МГц (DSD1024)-[который I2S из прочного алюминия всех DSD форматов, S / PDIF и AES / EBU поддерживают режим DSD128 DOP] Ширина Бит: до 32 бит над выходом I2S 24 бит над S / PDIF

Электрические стандарты для каждого интерфейса:

1. Вход USB разъем является стандартным USB-B муфтовый стыковочный переводник, а USB источника питания Диапазон 4,5 V-5,1 V; 2. RCA Интерфейс выходы стандартные размеры S / PDIF сигналов с уровнем 550mV (подключается к стандартному нагрузки) и выходное сопротивление 75 Ом; 3. Потребляемая мощность составляет 115V / 230 В переменного тока, и внутренне импортные трансформатор используется для источника питания.

Детали:

1. Мы уделяем большое внимание дизайн источника питания схемы, используя ldo с высокой производительностью, низким уровнем шума и быстрый отклик в качестве основного источника питания. Вся доска использует несколько независимых LDO блоков питания, и часы часть даже использует ADI ультра-низким уровнем шума LDO, который создает прочную основу для обеспечить максимальную производительность. 2. PCB Главная плата принимает 4-секционный измельчитель для специй с схема конструкции для того, чтобы обеспечить полное горизонтальной плоскости и уровня мощности. Высокоскоростной метод цифрового дизайна используется для обеспечения целостности сигнала и целостности питания всей платы. Часового сигнала специально обработан и Заземленный дизайн и точный контроль сопротивления принимаются для того, чтобы обеспечить часы качество сигнала и улучшить свою анти-помех. Входные и выходные сигналы соответствуют стандартной конструкции, особенно высокоскоростные сигналы USB используют управление дифференциальным сопротивлением 90 Ом.

Системы Совместимость на уровне систем:

1, Windows 7, Windows 8, Windows 10; 32/64 бит, специальных драйверов не должны быть установлены 2, Native MacOS 10,6 и более поздних версий, с помощью системы собственного драйвера 3.Native Linux с совместимым ядром UAC2, с использованием собственного драйвера системы (Протестировано на Ubuntu и Daphile системах, на базе платформы INTEL X86) 4, ОС Android 4,2 и более поздних версий, устройства должен поддерживать функцию OTG. Вообще говоря, Android 9,0 и более поздних версий систем поддерживаются по умолчанию. Рекомендуется использовать с специализированные плееры ниже 9,0.

I2S интерфейс использует разъем HDMI выход:

1. 3,3 V низковольтного дифференциального сигнала; 2. DSD ON signal, 5 в источник питания (малый ток), CPLD был обработан внутри немой сигнал, и нет необходимости выводить немой сигнал; 3. DSD на сигнал может быть определен сам по себе. DSD на сигнал может быть произвольно выход для того, чтобы вытащить шпильку 13, 14, 15, 16 наклонных штрихов в розетку.

Гибкий I2S и выход часов конфигурации:

1. Переключатели 1-4 года соответствуют PIN13-16 Контакты Разъем HDMI. Для того чтобы узнать больше о положение ВКЛ, это значит, что в данный момент HDMI PIN имеет удобный емкостный Мини-стилус, служащий также в DSD_ON. 2. Переключатели 5 и 6-это режимы, которые настраивают выход часов: когда переключатель 5 выключен, часы выводят MCLK, и когда он включен, часы выводят WCK. Переключатель 6 настраивает на частоте MCLK, который является 22,5792 м/24,576 м в выключенном состоянии, и 45,1584 м/49,152 м в тех случаях, когда; Конфигурация переключатель 6 действительна для CLK, RJ45-I2S, И HDMI-I2S. 3. Переключатель 7 можно установить на левые и правые каналы в режиме DSD в I2S сигнала отдельно. 4. Переключатель режимов 8 можно установить на BCLK линии последовательности в I2S сигнала; При выключенном состоянии, PIN4 является BCLK + и PIN6 является BCLK-; 5. Переключатель 9 может установить линейную последовательность LRCLK в сигнале I2S; При выключении PIN7-LRCLK +, а PIN9-LRCLK-; 6. Переключатель 10 может установить последовательность линии передачи данных в I2S сигнала; При выключенном состоянии, PIN1 данные + и PIN3 данные-; SU-2 может быть настроен через SW переключатели для того чтобы одеть по-разному I2S стандартов. Тем не менее, насколько мы знаем, HDMI-I2S отличается для каждого производителя во всем мире. Для большинства производителей, HDMI-I2S представляет собой фирменного протокола завода-изготовителя. Поэтому, извините, SU-2 не может адаптироваться ко всем HDMI-I2S машинам, поэтому мы не можем принять возврат из-за несовместимых интерфейсов I2S.

Чехол размер и упаковка:

Чехол см (длина х ширина х высота): 234 мм * 170 мм * 46 мм, за исключением высота ног и выступающая часть разъема на задней панели чехол. Автономный Вес: 1,8 кг. L * W * H картонная посылка: 350 мм * 230 мм * 110 мм. Доставка посылка Вес: 2,3 кг комплектация: кабель USB и кабель питания.
