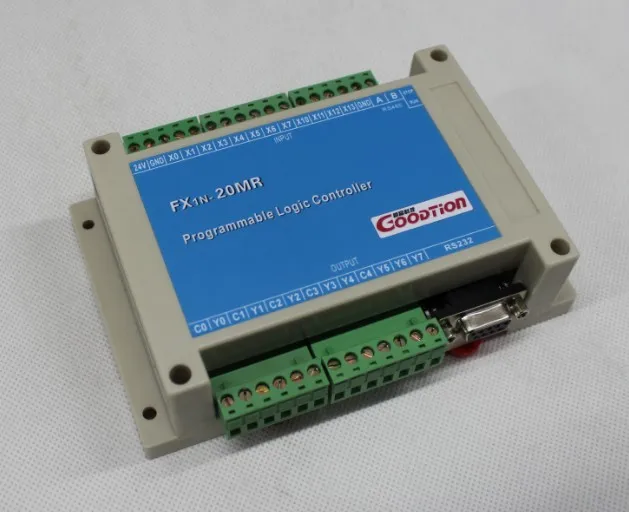

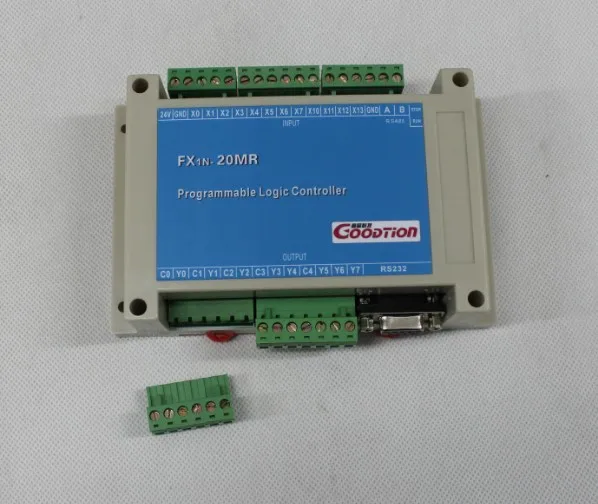

FX1N 20MR релейная плата модуля 32 бит RS232 RS485 Modbus 24VDC для Mitsubishi ПЛК высокоскоростной

FX1N 20MR релейная плата модуля 32 бит RS232 RS485 Modbus 24VDC для Mitsubishi ПЛК высокоскоростной

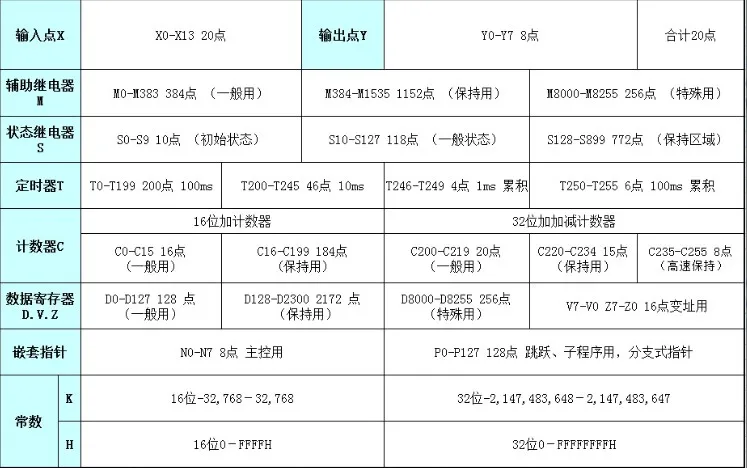

Эта плата управления24VDCМощность, выберите тип входа FX1N:X0-X13 co 12:00Выход:Y0-Y7 8:00.Максимальная емкость памяти: 8000 шагов.

Может использовать непосредственно программное обеспечение для программирования Mitsubishi GX разработчик илиGX Works2ДляПрограммирование, загрузка, отладка, мониторинг.

Специальные компоненты программного обеспечения:
M8000 (контакты мониторинга операции), M8001 (анти-контакты мониторинга операции).
M8002 (Инициализация импульсного контакта), M8003 (Инициализация импульсного счетчика контактов).
M8004 (контакты с индикацией ошибок).
M8011 (10 мс пульс), M8012 (100 мс пульс), M8013 (1 секундный пульс), M8014 (1 минутный пульс).
M8020 (нулевая отметка), M8021 (кредитный флаг), M8022 (переносной флаг).
M8029 (флаг завершения выполнения инструкции).
M8033 (память для поддержания контактов).
M8034 (отключите выходные контакты).
Больше информации о серии FX1N.

II: продукт в настоящее время поддерживает командный набор

Основные инструкции: LD, LDI, AND, ANI, OR, ORI, OUT, (OUTT, OUTC), SET, RST, ANB, ORB, MPS, MRD,
MPP, INV, LDP, LDF, ANDP, ANDF, ORP, ORF, RET, OUTM, SETM, RSTM, out, SETS,
RSTS, PLS, PLF, MC, MCR, PI, END.
Инструкции по шагу: STL: поддержка до 8 параллельных ветвей, количество различных состояний может иметь двойную катушку.
Инструкции по сравнение: LD \ u003e =, LD \ u003c =, LD \ u003e, LD \ u003c, LD \ u003c \ u003e, LD =, И \ u003e =, и \ u0026 lt; =, и \ u003e, и \ u003c, и \ u003c \ u003e, и =, Или \ u003e =, или \ u003c =, или \ u003e, или \ u003c, или \ u003c \ u003e, или =.
Отправить и сравнить инструкции: MOV, CML, XCH, BCD, BIN, CMP, ZCP, FMOV.SMOV.BMOV.
Четыре арифметические инструкции: ADD, SUB, MUL, DIV, INC, DEC, WAND, WOR, WXOR, NEG.
Инструкции по вращению: SFTR, SFTL, SFWR, SFRD.
Инструкции по обработке данных: ZRST, DECO, ENCO.
Инструкции по программному потоку: CJ, CALL, SRET, IRET, EI, DI, FEND, WDT, FOR, NEXT.
Простые инструкции: IST, ABSD, INCD, ALT, RAMP,
Высокоскоростные инструкции по обработке: REF, REFF, MTR, SPD, PLSY, PWM, PLSR (два импульсных выхода, Y0, Y1 mouth).
Периферийные Порты ввода/вывода: DSW, SEGL, от, до.
Команда периферийных устройств: RS, PRUN, ASCI, HEX, CCD, VRRD, VRSC, PID.
Команда позиционирования: ABS, ZRN, PLSV, DRVI, DRVA.
Время работы: TCMP, TZCP, TADD, TSUB, TRD, TWR, HOUR.

Поддержка 32-битных инструкций.

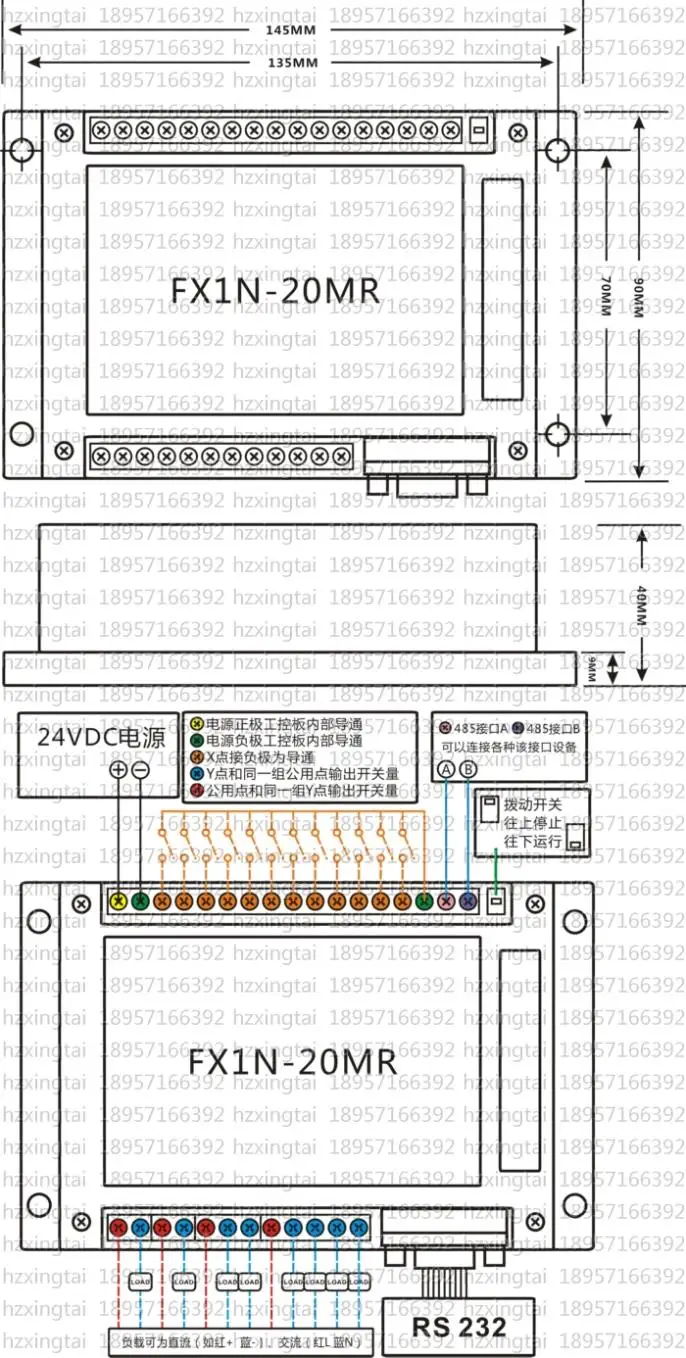

IPC размер платы и проводка:

Если вы используете мост выпрямителя трансформатора из выхода реактора постоянного тока, необходимо добавить конденсаторы фильтра, электролитический конденсатор 35v 4000 мкФ может выбрать вокруг.

(Оригинальные входные и выходные порты платы и внутренние общие земли, новая версия делает лучшую изоляцию. Если он не работает без конденсатора, то волна

Форма будет сделанаСтаньтеВходной порт будет похож на пульс, что влияет на работу промышленных панелей управления)
