Регулируемый источник питания 0 30 в 5 А обучающий эксперимент плата постоянного

Регулируемый источник питания 0 30 в 5 А обучающий эксперимент плата постоянного

全插件主板,尺寸 10*10 см

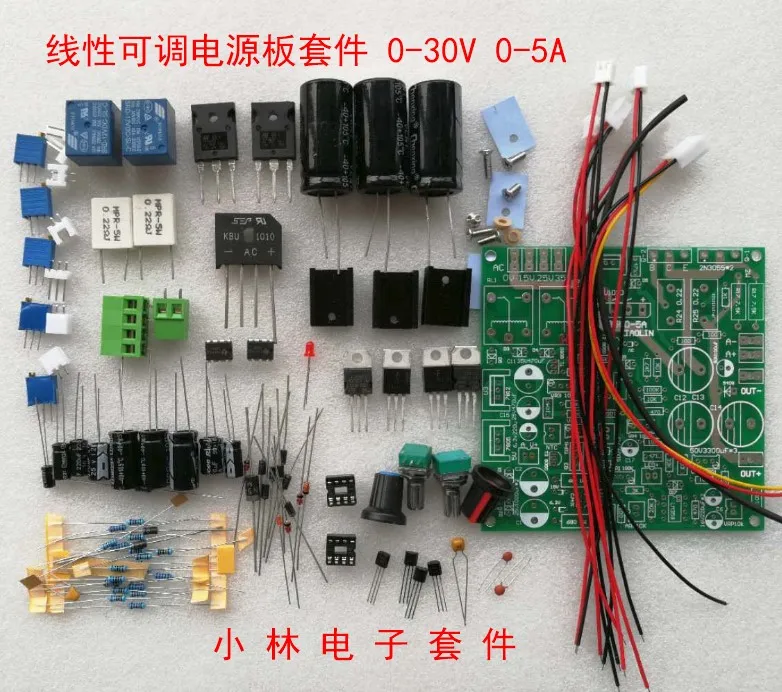

    套件的全部:

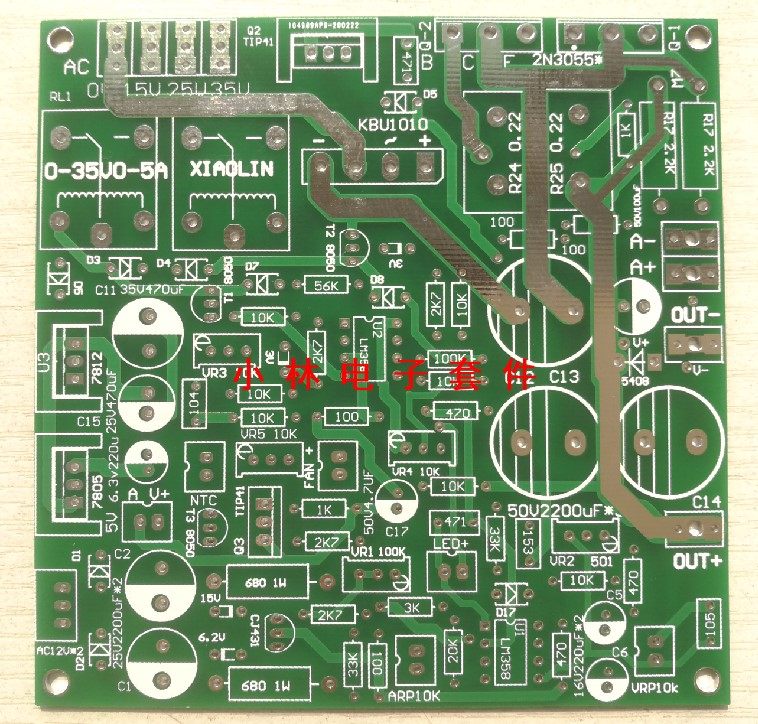

 焊接参考图:

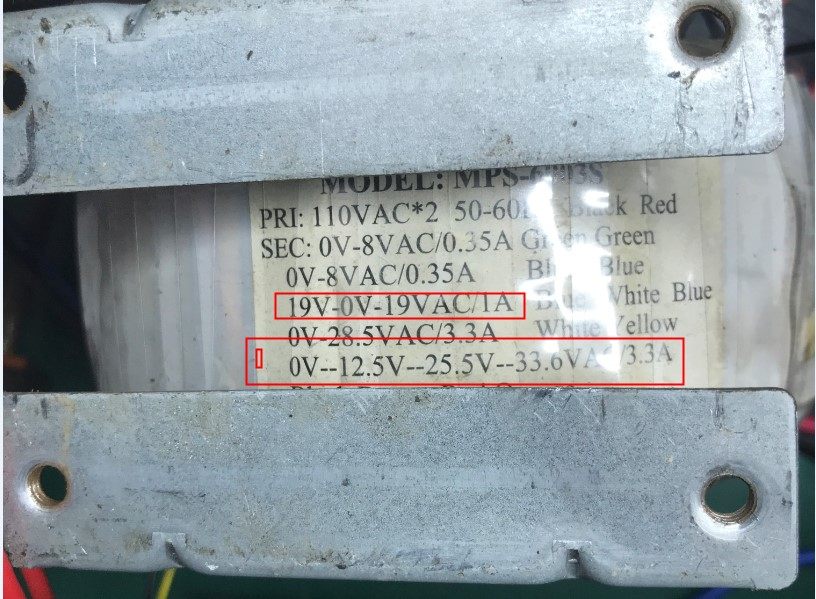

Применение праздный двойной 11,5 V 3A основной выходной трансформатор под рукой для того, чтобы сделать 0-алюминиевая крышка, 25В 0-3A регулируемый,

11,5 V-0-11,5 V подключен к 1 2 3 столба линии в последовательности, столба линии 4 пуста. Двойное 15 в 1 А соединяется со вспомогательным 3P сиденьем.

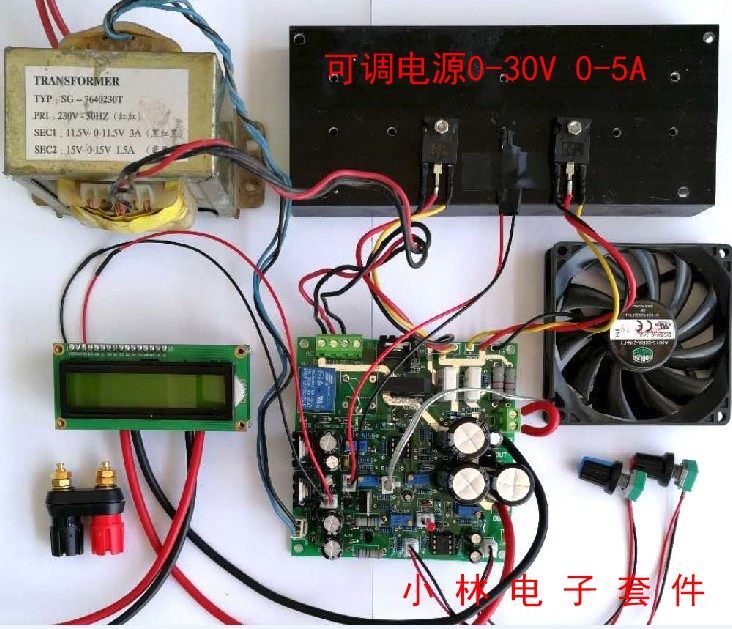

Оснащен периферийными аксессуарами, как показано:

Примечание! Не ссылайтесь на проводку цифрового заголовка 1602!

Это тестовая линия напряжения и тока. Не такой, как цифровой заголовок с двумя дисплеями

Правильный метод подключения двойной головки дисплея:

Выход + и выход на плате-основная выходная мощность, соединенная с красными и черными переплетами

A + A-терминал соединен с толстым красным черным цифровым измерителем, а выход 5 в рядом с 7805 соединен с тонкой Красной черной линией счетчика

Небольшая желтая линия V +, соединенная с тонкой желтой проволокой счетчика, также может быть непосредственно сварена для вывода + (V-подключается к отрицательному измерителю указателя)

NTC подключен к вентилятору термистора подключен к охлаждающему вентилятору

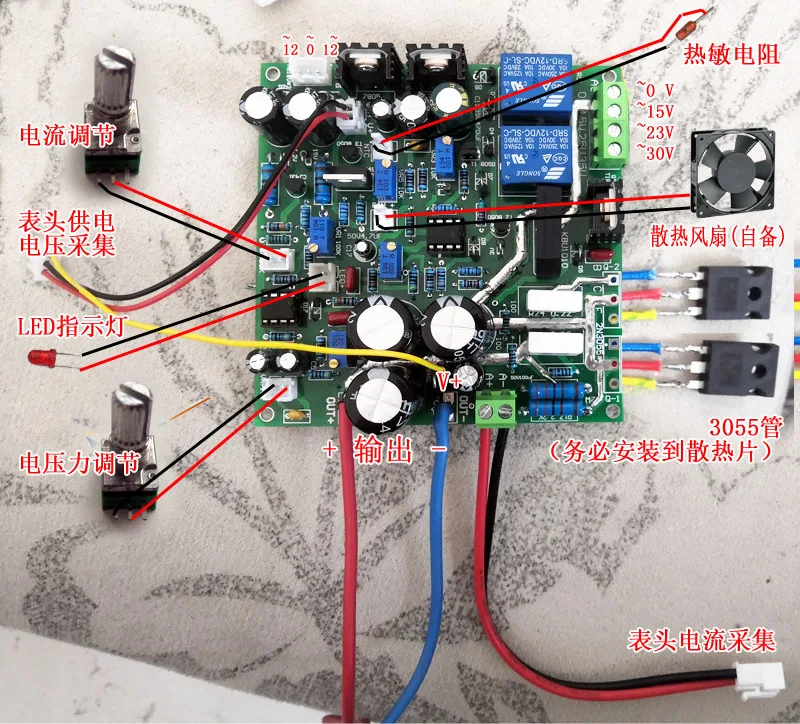

Схема подключения периферийных устройств:

Заявление об ответственности:

Так как продукт предоставляется в качестве набора, комплект также должен быть собран сам по себе, в том числе электронные компоненты пайки, отладки цепи и т. Д. Являются сложными мерами, которые полагаются на опыт.

Этот комплект обеспечивает все компоненты и схемы цепи, но трансформатор, корпус, напряжение и измеритель тока должны быть подготовлены пользователем! Пользователь должен понимать, что ошибки из-за неудачной сборки могут быть вызваны различными неожиданными причинами и нести потери самостоятельно.

Электронные продукты тесно связаны с электричеством, пожалуйста, подтвердите вашу покупку в соответствии с вашими возможностями электронного производства,

Этот комплект не предоставляет Никакой технической поддержки, пожалуйста, внимательно прочитайте схему набора и соответствующие инструкции по отладке перед покупкой и подтвердите, что вы можете завершить независимую отладку перед покупкой, спасибо за сотрудничество!

О принципе, характеристиках и использовании регулируемого постоянного напряжения и постоянного тока питания:

Принцип постоянного давления и постоянного тока:

Согласно U = IR, R = U / I:

Если R> (U / I), источник питания работает нормально.

Если R <(U / I), я постоянный, то блок питания постоянного тока защищен, и выходное напряжение падает до тех пор, пока состояние R = (U / I) не будет выполнено.

Характеристика:

Так называемое постоянное напряжение, то есть напряжение может быть постоянным для значения, регулируемое постоянное напряжение, то есть это постоянное значение напряжения регулируется.

Так называемый постоянный ток, то есть ток может быть постоянным значению, регулируемым постоянным током, то есть это постоянное значение тока регулируется.

Использование:

Регулируемое постоянное напряжение постоянного тока источник питания должен установить значение защиты постоянного тока перед использованием, а затем установить выходное напряжение, а затем начать работу.

Сначала Отрегулируйте выходное напряжение источника питания примерно на 5 В, короткое замыкание на выходе, Отрегулируйте регулятор выходного тока, чтобы установить ток защиты до нужного вам значения, отмените короткое замыкание, отрегулируйте напряжение до необходимого значения, подключите экспериментальное оборудование и начните работать.

Например, рабочее напряжение цепи составляет около 0,3a при 12 В, и операция такова.

Отрегулируйте выходное напряжение источника питания до 5 В, короткого замыкания, Отрегулируйте регулятор выходного тока, чтобы установить ток защиты 0.5A (немного больше, чем рабочий ток), отменить короткое замыкание, отрегулировать напряжение до 12 В, подключить цепь и начать эксперимент.

Если монтажная плата помещается на металл во время испытания, часть цепи коротко замыкается, так что ток резко увеличивается. Когда ток поднимается до 0,5a, защитная часть источника питания с постоянным током работает, даже если выходное напряжение падает для защиты испытательного оборудования.

Общий смысл:

После того, как напряжение переменного тока фильтруется полноволновым выпрямительный конденсатор, напряжение постоянного тока примерно в 1,414 раз превышает напряжение переменного тока.

Например, напряжение переменного тока 10 в фильтруется полноволновым выпрямительный конденсатор, а напряжение постоянного тока приблизительно равно 14 в. Выбор точки переключения реле:

Входное напряжение переменного тока минус 5 в равно импульсному напряжению.

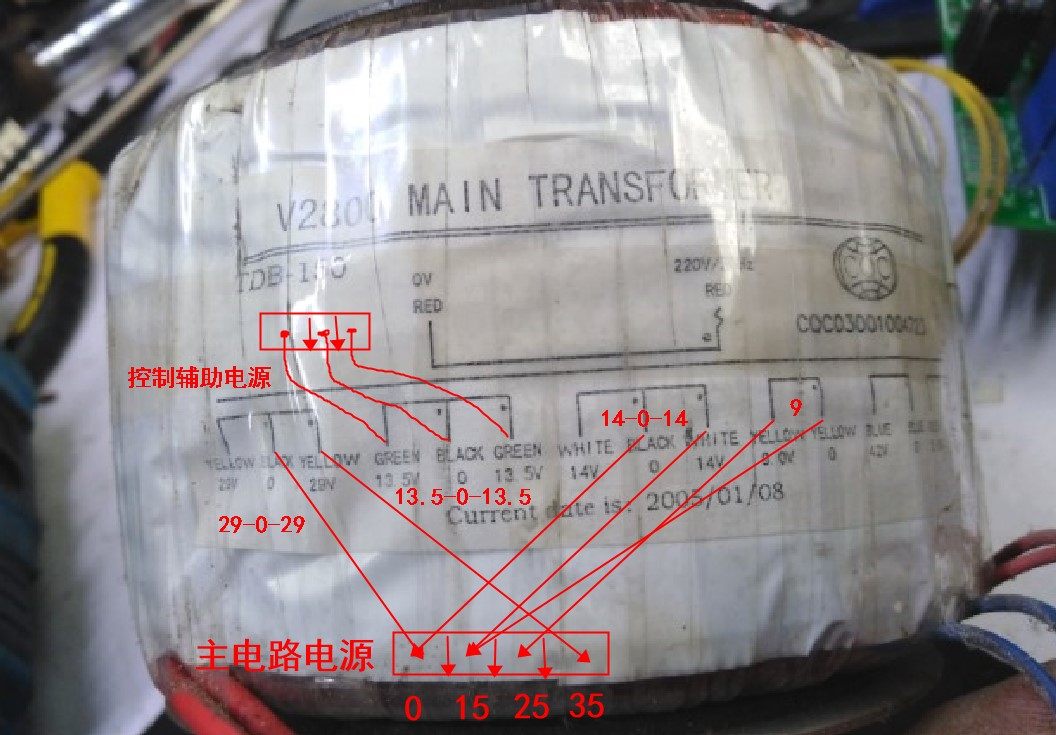

Например, кран-трансформер 0-15V-25V-35

Затем Переключение напряжения первого этапа составляет 15-5 В = 10 в, то есть переключение на 25 в кран при 10 В.

Переключающее напряжение второго этапа 25 В-5 В = 20 в, то есть переключается на кран 35 в при 20 в.

Относительно того, переключается ли реле или нет, его можно оценить путем измерения напряжения через R17. Напряжение R17 (DC), деленное на 1,414, приблизительно равно текущему напряжению крана (AC).

Подготовка до ввода в эксплуатацию:

После проверки и проверки установки (должен быть установлен выходной клеммный конденсатор и диод; TIP3055 должен быть установлен на большом радиаторе), если вы не подключаете амперметр, пожалуйста, короткого замыкания Амперметр контакт "A", а затем включить.

См. Схему схемы:

Измерьте напряжение C1, C2, оно должно быть нормальным при 12-25 В.

Измерение напряжения C11, менее 30 в является нормальным.

Измерьте напряжение C15, 12 В является нормальным.

Если вышеуказанное напряжение является ненормальным, проверьте, работает ли трансформатор, правильно ли подключены краны и правильно ли установлены компоненты. Повторите вышеуказанные действия до тех пор, пока напряжение не будет нормальным.

Процесс ввода в эксплуатацию:

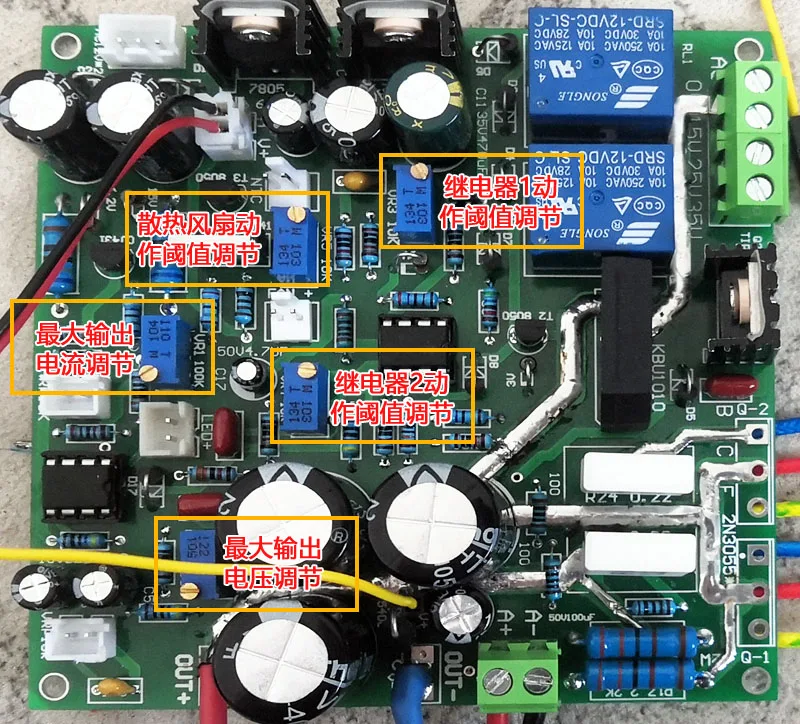

Настройте VR3 и VR4 так, чтобы напряжение контактов 2 и 6 чипов U2 было выше 10 в

(Опорный штырь 4 U2 в качестве опорной точки).

Напряжение через R17 должно быть напряжением после первого этапа выпрямления и фильтрации трансформатора.

A-RP регулятор тока регулируется до середины, и индикатор постоянного тока LED1 не должен гореть.

Отрегулируйте V-RP, напряжение может регулироваться около 0-18 в (напряжение R17) считается нормальным.

Выходное напряжение регулируется на напряжение первого этапа Реле Переключения

(Если вы не понимаете, см. «Выбор точки переключения реле» выше), настройте VR3, чтобы сделать RL1 тянуть, RL2 не должен тянуть в это время, И напряжение R17 должно быть напряжением после выпрямления крана второго этапа.

Выходное напряжение регулируется на напряжение переключателя реле второго уровня (см. «Выбор точки переключения реле» выше), отрегулируйте VR4, чтобы сделать RL2 тянуть, И напряжение R17 должно быть напряжением после третьего этапа выпрямления крана.

Настройте выходное напряжение, чтобы увидеть, будут ли два реле тянуть рядом с точкой переключения. Повторите вышеуказанные шаги, если вы не можете тянуть и продолжать тянуть.

Отрегулируйте V-RP, чтобы увидеть Диапазон выходного напряжения. Отрегулируйте V-RP, чтобы максимизировать выходное напряжение. Если максимальное напряжение не составляет 30 в, настройте VR2, чтобы сделать максимальное напряжение 30 в.

Регулировка постоянного тока:

Сначала убедитесь, что Регулировочная трубка имеет достаточно большой радиатор, и теплоотвод хорош.

Отрегулируйте напряжение до 5 В, используйте Амперметр для проверки короткого замыкания, посмотрите, включен ли индикатор постоянного тока LED1?

Если он не горит, есть проблема с контуром постоянного тока. Проверьте, установлены ли компоненты неправильно, и посмотрите, установлен ли LED1.

Если он включен, он короткое замыкание. Настройте A-RP на максимальный ток короткого замыкания. Если максимальный ток не 5А, настройте VR1, чтобы сделать ток 5а.

Что касается VR5 вентилятора с контролем температуры, когда радиатор горячий в определенной степени, вы думаете, что Вентилятор охлаждения должен работать, отрегулируйте VR5, чтобы сделать вентилятор работать.

В этот момент ваш источник питания может быть введен в эксплуатацию.

Желаю вам всего успеха!
