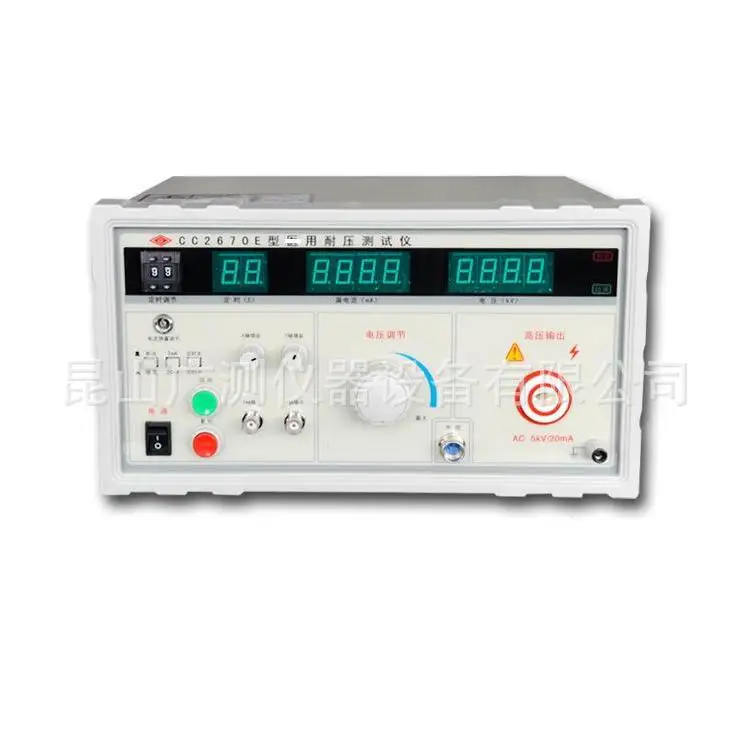

Выдерживающий тестер напряжения CC2670E с пультом дистанционного управления

Выдерживающий тестер напряжения CC2670E с пультом дистанционного управления

CC2670EТип тестер напряжения

Совместимость сGB9706.1-2007/IEC60601-1:1988Стандартные требования

Технические характеристики

Диапазон измерения напряженияПеременный ток:0 --- 5 кВ.(5% + 3Слово)

Диапазон тестов токаПеременный ток:0,3-2 мА;2-20 мА(.5% + 3Одно слово)

Предустановленный диапазон предупредительного значенияПеременный ток:0,3-2 мА;2-20 мА(.5% + 3Одно слово)(Непрерывная настройка)

Диапазон времени тестирования1-99Секунды (непрерывная настройка) +5%

Емкость трансформатора500ва

Выходной сигнал50 ГцСинусоидальная волна

Условия работы температура окружающей среды:0-40C, относительная влажность меньше или равна:75%Атмосферное давление:101,25 кПа

ОбъемМм)315*165*250

Вес15 кг

Источник питания220В 50Гц.2%

Процедура работы:

1.Перед подключением измеряемого объекта значение индикатора на вольтметре сначала определяется"О"Прибор находится в перезагрузке, и подключение к земле хорошее.

2.Установите требуемое значение тока утечки.

(1)Нажмите на заданный переключатель.

(2)Выберите желаемый диапазон сигнального тока.

(3)Настройте предустановленный потенциометр тока утечки до желаемого значения сигнала тревоги.

3.Ручное тестирование:

(1)Поместите переключатель таймера в закрытое положение, нажмите кнопку Пуск, тестовый индикатор включен, а затем поверните ручку регулировки напряжения к требуемому значению индикации.

(2)После тестирования отрегулируйте значение испытания напряжения1/2После размещения нажмите кнопку сброса, выход напряжения отключен, и лампа протестирована, и объект измеряется в это время

Квалифицированный.

(3)Если значение тока утечки измеряемого объекта превышает заданное значение, прибор автоматически отключает выходное напряжение и одновременно срабатывает сигнализация, а лампа с индикатором утечки включена,

В это время испытанный объект не квалифицирован. Кнопка будильника может быть удалена нажатием кнопки сброса, и прибор может быть восстановлен в тестовом состоянии.

4.Проверка времени:

(1)Поместите переключатель синхронизации в открытое положение и Наберите время, необходимое для настройки набора времени.

(2)Нажмите кнопку Пуск, чтобы отрегулировать напряжение до необходимого значения теста.

(3)Когда время истекает, тестовое напряжение отключается, и Обнаруженный объект квалифицирован. Если ток утечки слишком велик, времени недостаточно, лампа с течением утечки яркая, и о приборе сообщают

Полиция была дисквалифицирована.

5.Обнаружение дуги (flashover)

(1)ИспользованиеBNC-BNCСоединительная линия будет выдерживать Тестер давленияXВыходной разъем валаBNCРозетки и осциллографыXСоединение входного гнезда вала.

(2)ИспользованиеBNC-BNCСоединительная линия будет выдерживать Тестер давленияYВыходной разъем валаBNCРозетки и осциллографыYСоединение входного гнезда вала.

(3)ОсциллографXИ валYВалы отдельно расположены0,2 В/Решетка.

(4)Подключите тестер напряжения и источник питания осциллографа, отрегулируйте осциллограф.

(5)Отрегулируйте манометр соответственноXИ валYПотенциометр регулировки усиления вала делает гладкий, стабильный осциллограф с круговым дисплеем (или эллиптический), как на лиссау (рис. 2).

(6)В соответствии с этим разделом1,2,3,4Стержень соединяет измеренный объект и проверяет его.

(7)В процессе тестирования, Lissajous фигура (кольцо) по-прежнему поддерживать гладкий и стабильный, является определение электрического оборудования не является феноменом «flashover» и «arc».

(8)В процессе тестирования, например, листовой рисунок (Yuan Huan) кромки заусенцев или дрожания, путем определения электрооборудования «flashover» и «arc» феномена. (как показано на рис. Три или четыре)

6.Дистанционное тестирование:

(1)Подключите пять вилок к пульту дистанционного тестирования с гнездом дистанционного управления на Тестер давления.

(2)Нажмите кнопку включения тестового стержня для проверки. Когда переключатель выпущен, тест закончен.

(3Примечание: Функция синхронизации прибора не работает при удаленном тестировании.

Корпус

(1Шнур питания1Корень

(2Испытательный стержень высокого давления1Оплатить

(3Руководство по эксплуатации1Книга

(4)BNC-BNCСоединительная линия2Корень

(5Сертификат сертификации продукта1Поделиться
