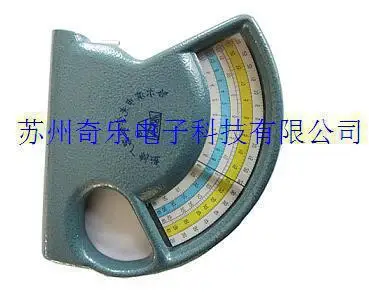

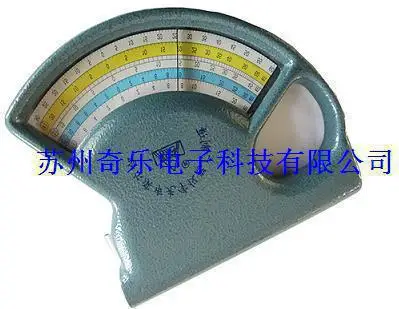

Устройство для прямого считывания параметров высота устройство измерения

Максимальная высота измерения: 60 м

Максимальная высота: 60 градусов

Максимальный угол: 30 градусов

Расстояние установки: 15 м, 20 м, 30 м, 40 м

Погрешность измерения: 1%

Инструмент Вес: 0,4 кг

Размер: 156*127*25 (мм)

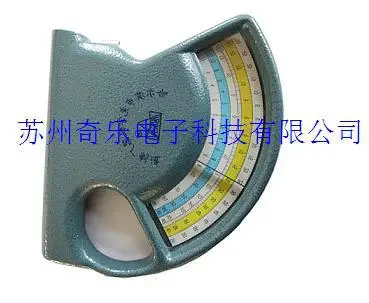

Устройство для измерения высоты CGQ-1 типа прямого считывания

Измерение деревьев, зданий и других целей, разницы в высоте и высоте, а также высоты и наклона местности.

Основные функции:

Измеренные значения высоты можно читать непосредственно без преобразования и таблицы внешнего вида. Еще одна особенность заключается в том, маленький размер, светильник вес, легко носить с собой, простота в эксплуатации, удобный, быстро и точно, что измерения были сделаны вручную. Если вы измеряете только данные с высокой корреляцией, вы не можете создавать большие комплексные инструменты, такие как теодолит. Полезная модель может удовлетворить требования к измерениям в различных случаях и может быть широко применена для исследования и строительства различных проектов, таких как лесное хозяйство, геология и минеральные ресурсы, мощность, связь, Luqiao, строительство, сохранение воды и установка и т. д.
Принцип и структура:
Визуальное наблюдение отверстие трубы в поле зрения и составляют линию наблюдения, при измерении высоты точки, линии и горизонтальной линии будет составлять высоту, когда известное горизонтальное расстояние, тангентные отношения могут быть высоко оценены. Четыре значения окружности парка слева от верхнего ряда диска высоты указывают четыре различных расстояния установки соответственно. При измерении в соответствии с конкретными обстоятельствами, чтобы выбрать одно расстояние, в метрах, шкала на каждой строке значение представляет высоту в конце строки представляет степень подъема или депрессии.
Применение метод
(I) Измерение высоты
1. Измеряйте расстояние между измеренным предметом и прибором в качестве базовой линии измерительной лентой или измерительным Канатом
15 м, 20 м, 30 м, 40 м).
2. Удерживайте инструмент в правой руке и нажмите кнопку. Указатель выпущен.
3. Правый глаз находится близко к смотровому отверстию, и прибор вращается в вертикальном направлении
Измерительное отверстие и наконечник шарика для анализа сверху, пауза 2-3 секунды до тех пор, пока указатель не прекратит качать состояние отвеса после запуска, указатель заблокирован. Значение указателя на соответствующей базовой линии диска по высоте-это высота угла фасада h1.
4, пользователи не на месте, Согласно вышеуказанному методу, выравнивание анализатора в нижней части, считывание высоты В2. (Рис. B, c)
Высота измеренного объекта:
H = tg theta D + TG theta D
Из которых: тестер «+» на холме, и когда наклон «-»
Примечание: на высоту диска влияет наклон земли, когда высота дерева измеряется на наклоне
Значение должно быть исправлено (в пределах 5 градусов наклона без коррекции):
H = hh - 8
Тип: высота с исправлением H
H-высотомер читать высота
Номер коррекции Дельта (контрольный список)
Выравнивание: h = tg theta D + hi (см. Рис. a)
Где Привет-тестовая группа
(Два) измерительный наклон;
Метод наклона такой же, как и выше. Прочтите нижнюю линию на диске по высоте
Числовое значение-наклон.

Параметры:

Максимальная высота измерения: 60 м

Максимальная высота: 60 градусов

Максимальный угол: 30 градусов

Расстояние установки: 15 м, 20 м, 30 м, 40 м

Погрешность измерения: 1%

Инструмент Вес: 0,4 кг

Размер: 156*127*25 (мм)

CGQ-2 устройство прямого считывания высоты нового типа

Технический параметр

Тип CGQ-2

Максимальная высота

Прямой метод чтения31 м

Двухместная Смола метод62 м

Максимальная высота вида

Прямой метод чтения10 м

Двухместная Смола метод20 м

Счетом высоты

0,5 м

Максимальная высота

60 градусов

Максимальная депрессии

Температуре не более 30 градусов

Угол Отдел Соотношение цена/качество

1 градусов

Стандартное горизонтальное расстояние, используемое для altimetry

Л/ч, 15 м,20 м

Квази непрерывный переменный шаг интервал:(7)~12 дюймов) M

Общий размер машины

156x127x25 (мм)

Чистое качество всей машины

0,4 кг
